精密齿轮压铸成型模具结构设计

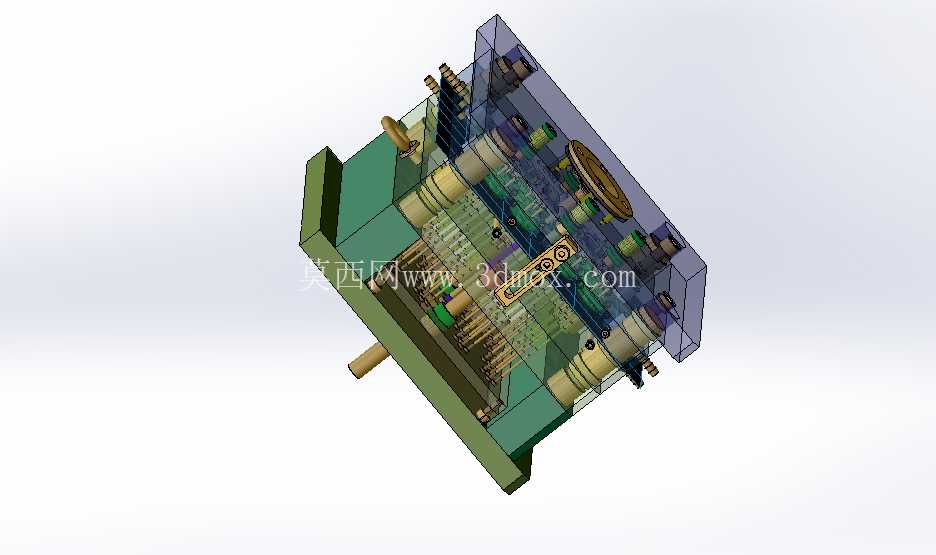

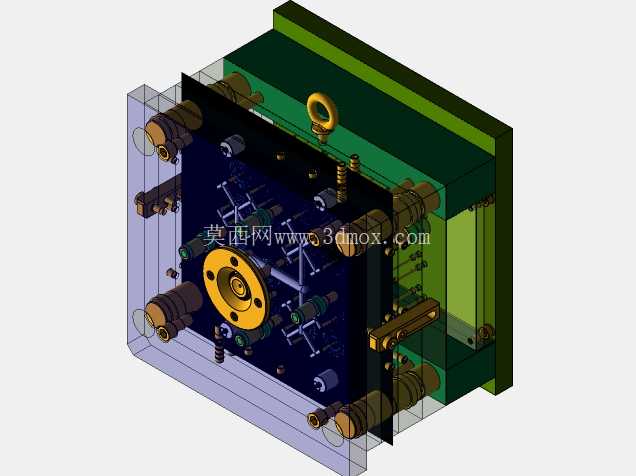

这套齿轮成型模具主要面向小模数精密圆柱齿轮的批量压铸生产场景，适配汽车传动部件、小型减速机内部齿轮、电动工具传动齿轮等对齿形精度、成型一致性要求较高的零件生产，在有色金属压铸车间的卧式压铸机上即可完成装夹投产，可覆盖锌合金、铝合金等常用压铸齿轮材料的成型需求。从结构布局来看，整套模具采用标准三板模架作为基础承载结构，动定模合模导向依靠四角布置的精密导柱导套完成定位，导套内部设置储油槽结构，可在连续开合模过程中保持导向面润滑，减少长期生产的导向件磨损，保证合模重复精度控制在0.02mm以内，避免齿形型腔错位导致的零件齿向偏差。

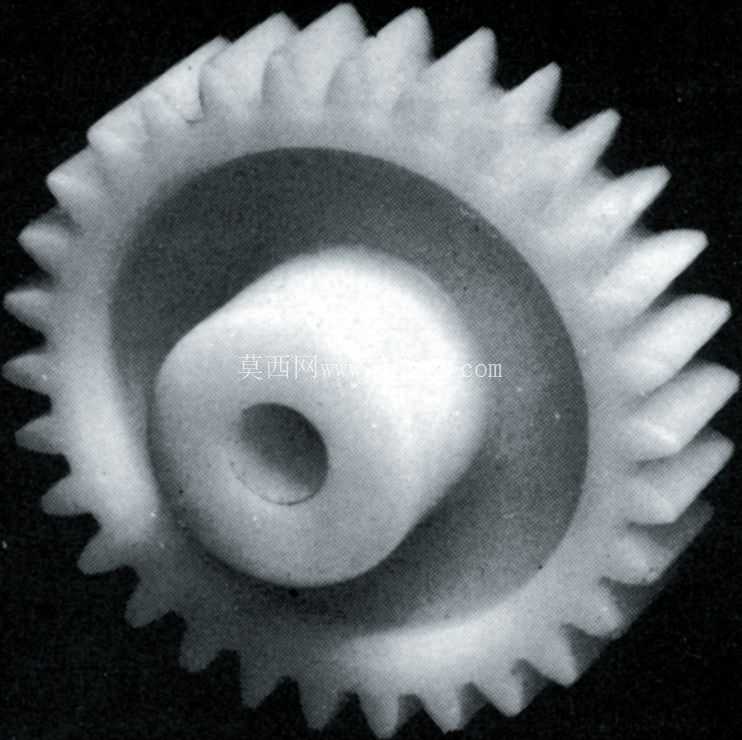

成型部分的型腔直接围绕齿轮零件的齿形参数做拆分设计，定模侧加工出齿轮端面的成型型腔，动模侧集成齿圈成型镶块，镶块采用分体式装配结构，齿形部位单独使用耐热模具钢加工后嵌入模架基体，既保证齿形部位的高温强度和耐磨性，也降低了模架整体的材料成本，后续齿形出现磨损或需要调整齿轮参数时，仅需更换对应镶块即可，无需重新加工整套模体。浇注系统采用侧浇口进料结构，主浇道从定模浇口套延伸至分型面位置后，通过分流道将熔融金属均匀分配到各个型腔的进料口，浇口位置设置在齿轮轮毂的端面处，避免进料痕迹残留在齿形工作面上，减少后续去浇口的加工工作量，同时保证金属液填充过程中不会直接冲刷齿形成型面，减少型腔表面的冲蚀损耗。

冷却回路的布置围绕型腔和浇注系统做分层设计，定模侧在浇口套周边设置环形冷却水道，快速带走浇口位置的集中热量，避免浇口处金属液冷却过慢导致的生产节拍延长；动模侧在齿形镶块周边布置随形水道，水道距离型腔壁的距离保持均匀一致，保证整个齿轮成型区域冷却速度均匀，避免因冷却不均导致的齿轮齿形变形、内应力集中等问题，成型后的齿轮零件齿圈径向跳动可控制在0.03mm以内，满足精密传动的精度要求。顶出机构采用顶杆+推板的组合顶出结构，顶杆均匀布置在齿轮轮毂和浇注系统凝料的对应位置，推板同步带动所有顶杆动作，保证顶出力均匀分布在零件上，避免顶出过程中零件出现变形、顶白等缺陷，顶出行程预留足够的安全距离，保证零件成型后可以完全脱离型腔，不会出现卡模问题。

整套模具的安装边界完全适配行业通用的200吨卧式压铸机装夹尺寸，动定模的装夹槽、定位圈尺寸均采用标准规格，无需额外做改装即可直接上机安装，模具闭合后的总厚度控制在设备允许的模厚范围内，开合模行程匹配设备的开模距离，保证生产过程中取件、喷涂脱模剂等操作有足够的操作空间。排气结构开设在分型面的齿形末端位置，通过排气槽将型腔内的空气在金属液填充过程中顺利排出，避免齿轮零件出现气孔、填充不满等成型缺陷，排气槽的深度根据压铸金属液的流动性做对应设置，既保证排气顺畅，也不会出现金属液飞边过大的问题。在实际生产场景中，这套模具可以实现连续自动化生产，配合压铸机的自动取件、自动喷涂装置，单班生产效率可达到千件以上，成型后的齿轮零件仅需去除浇口凝料、做简单的飞边清理即可进入后续的机加工或热处理工序，大幅减少后续加工余量，提升齿轮零件的生产效率和材料利用率。模具的各个活动部件均设置了润滑通道，日常生产维护时可以通过预留的注油点对导柱、顶杆等活动部件做定期润滑，延长模具的整体使用寿命，关键成型部件均做了表面氮化处理，提升表面硬度和抗热疲劳性能，可承受长期高温金属液冲刷和冷热交替的工作环境，减少生产过程中的模具维修频次。
