精密齿轮注塑成型模具结构设计

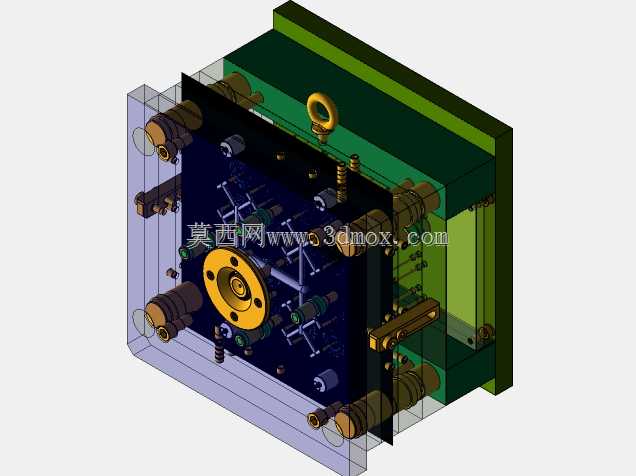

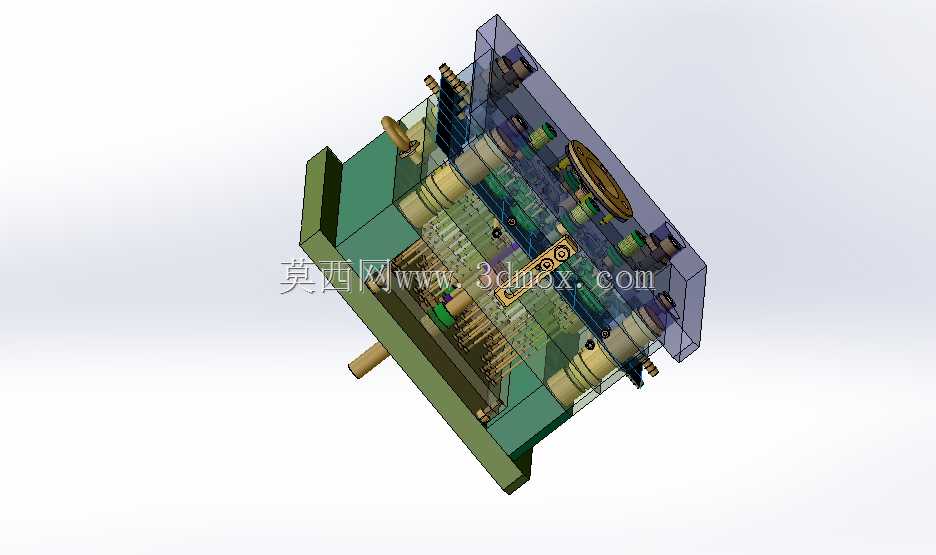

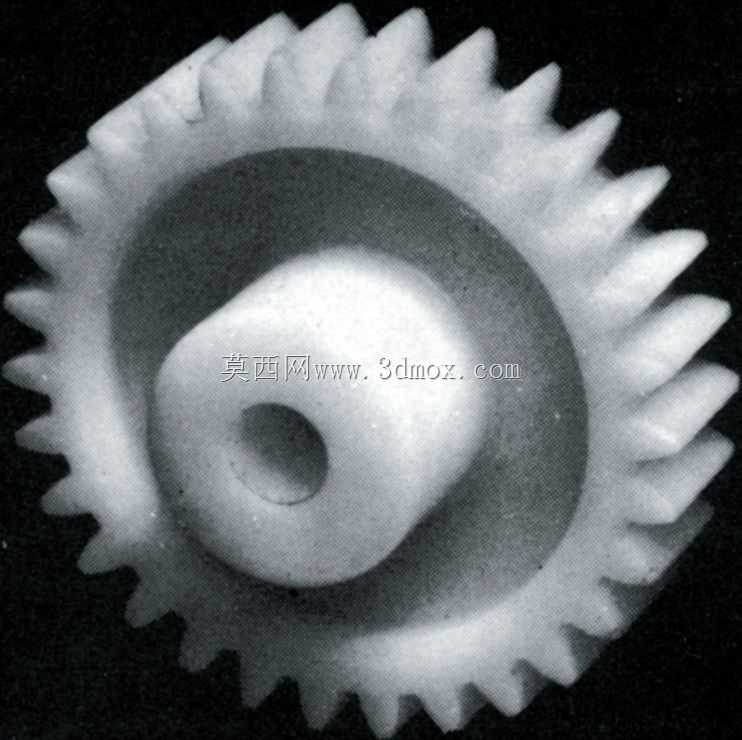

这套模具主要面向小模数精密塑料齿轮的批量注塑生产场景，常见于办公设备传动组件、小型家电减速机构、玩具传动系统等领域的零件加工，这类应用场景对齿轮的齿形精度、同轴度、成型收缩率控制都有较高要求，模具结构的合理性直接决定最终成型齿轮的传动平稳性与使用寿命。从结构布局来看，模具采用标准模架搭配定制化成型镶块的设计思路，上下模合模后形成的封闭型腔精准复刻齿轮的完整齿形轮廓，型腔周边均匀布置的冷却水道可在注塑保压阶段快速带走熔体热量，让型腔内的塑料熔体均匀冷却固化，避免因冷却不均导致齿形翘曲、内应力集中等问题，保证每个成型齿轮的尺寸一致性。浇注系统采用平衡式流道布局，熔融塑料从主浇道进入后可均匀分配到各个型腔，保证每个型腔的充模压力、充模速度保持一致，减少不同型腔成型齿轮的尺寸偏差。脱模机构采用顶针与推板结合的组合式设计，开模后顶出动作平稳施力，避免顶出力集中在齿轮齿形部位导致齿部变形、缺料等缺陷，保证成型齿轮顺利脱离型腔。模具的导向定位结构采用精密导柱导套配合，合模时可保证上下模的同轴度误差控制在极小范围内，避免合模错位导致齿形错边、壁厚不均等问题。安装边界上，模架的安装孔位、开模行程参数适配常用规格的卧式注塑机，无需额外改装即可上机使用，模具的整体厚度、顶出行程都经过匹配校核，可直接对应常规注塑设备的装夹参数。设计过程中针对塑料齿轮的成型收缩特性，对型腔齿形做了预补偿修正，抵消塑料冷却收缩带来的齿形尺寸偏差，保证成型后的齿轮参数符合设计公差要求，同时模具的易磨损部位采用镶拼式结构，后期维护时只需更换磨损镶块即可，无需整体报废模架，降低长期生产的维护成本。冷却回路的走向避开了浇注系统与脱模机构的运动路径，不会出现水路与顶针、流道干涉的问题，同时水路接口采用标准规格，方便车间快速接入冷却循环系统。
