电磁阀控制高压燃油喷油器结构设计

这款由电磁阀控制的高压喷油器，是汽车发动机燃油供给系统里的核心执行部件，主要应用在缸内直喷式汽油发动机以及高压共轨柴油发动机的燃油喷射环节，直接决定了发动机的燃油雾化效果、燃烧效率与排放表现。从实际装车场景来看，这类喷油器需要安装在发动机气缸盖的喷油器安装孔内，头部伸入燃烧室顶部，尾部衔接高压燃油导轨与电控接线端子，安装时需要严格保证喷油嘴的喷射角度与燃烧室形状匹配，避免燃油喷到气缸壁或者活塞顶面造成湿壁、积碳问题。

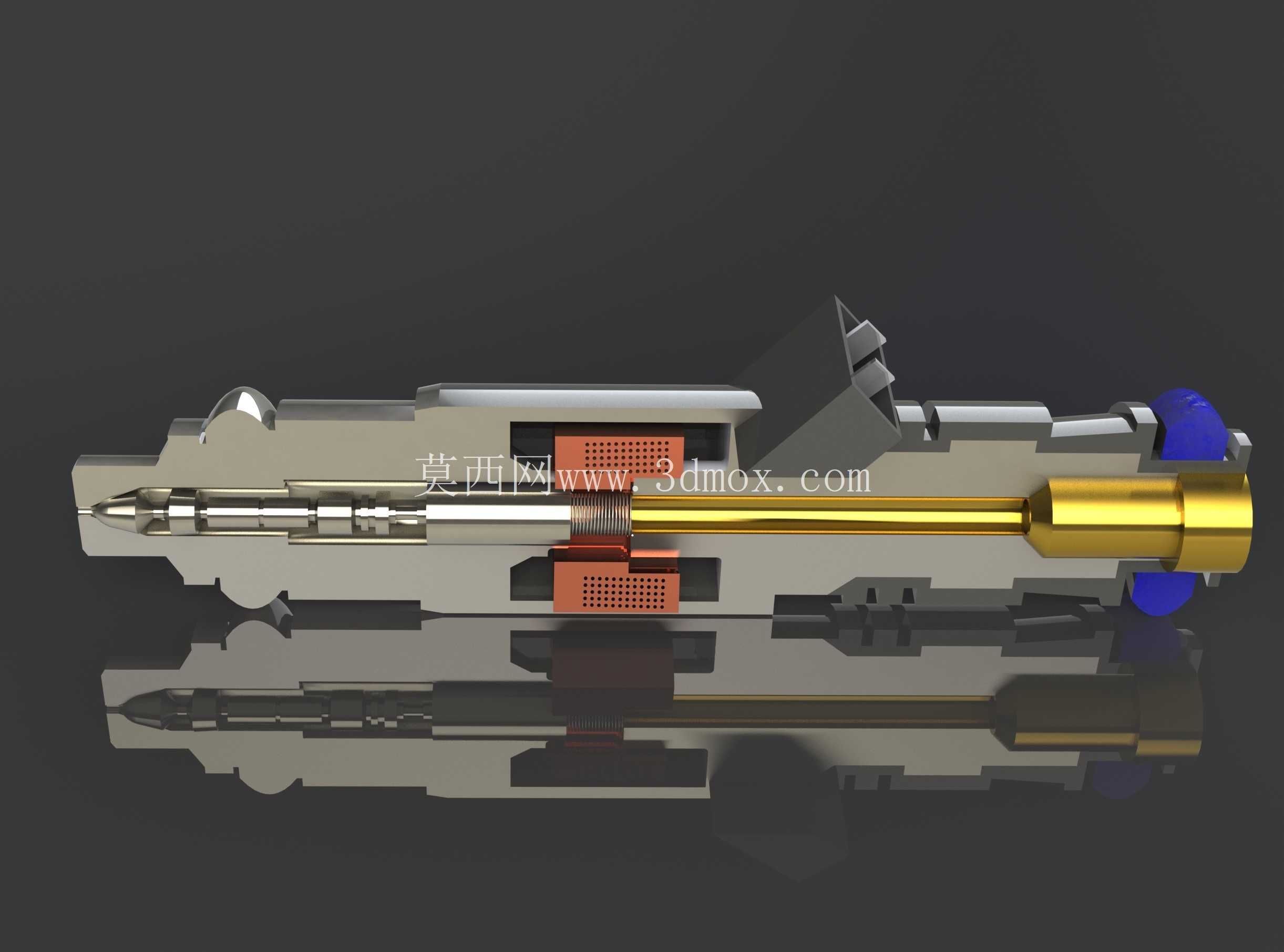

从功能特性上看，这款喷油器依靠内置的高速电磁阀通断来控制燃油喷射的时机与喷油量，高压燃油从尾部进油口进入喷油器内腔后，会在针阀上部形成稳定高压，当ECU发出喷射指令，电磁阀通电吸合，泄油通道打开，针阀上部压力快速下降，针阀在下部燃油压力作用下抬起，高压燃油就通过头部的喷孔以极细的雾状喷入燃烧室；电磁阀断电后泄油通道关闭，针阀在弹簧与上部油压作用下快速落座，切断燃油喷射。整个响应过程通常在毫秒级，能够满足发动机不同转速、负荷工况下的多次喷射需求，比如压缩行程的预喷、做功行程前的主喷以及后期的后喷，以此降低燃烧噪音、提升燃油利用率、减少尾气污染物排放。

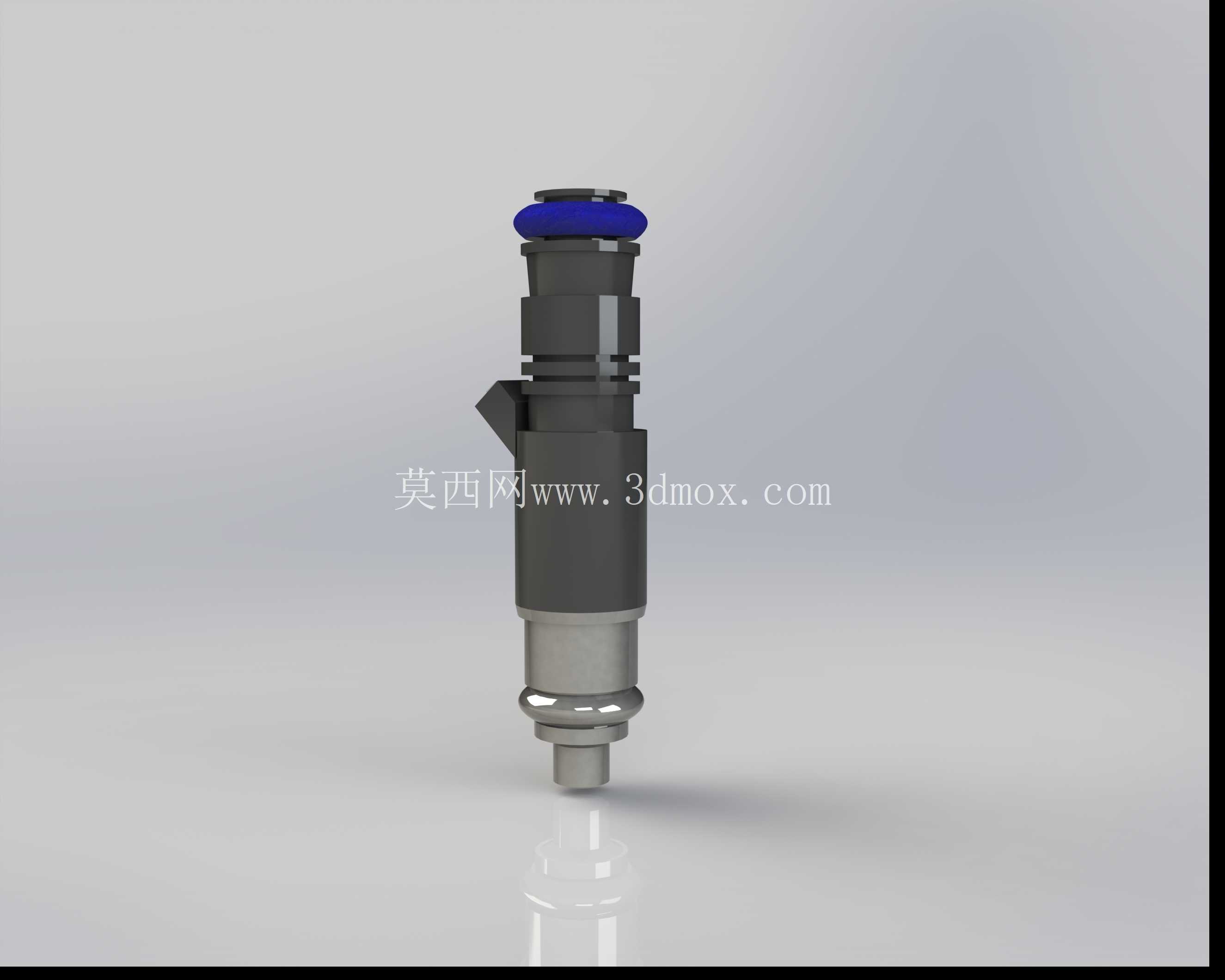

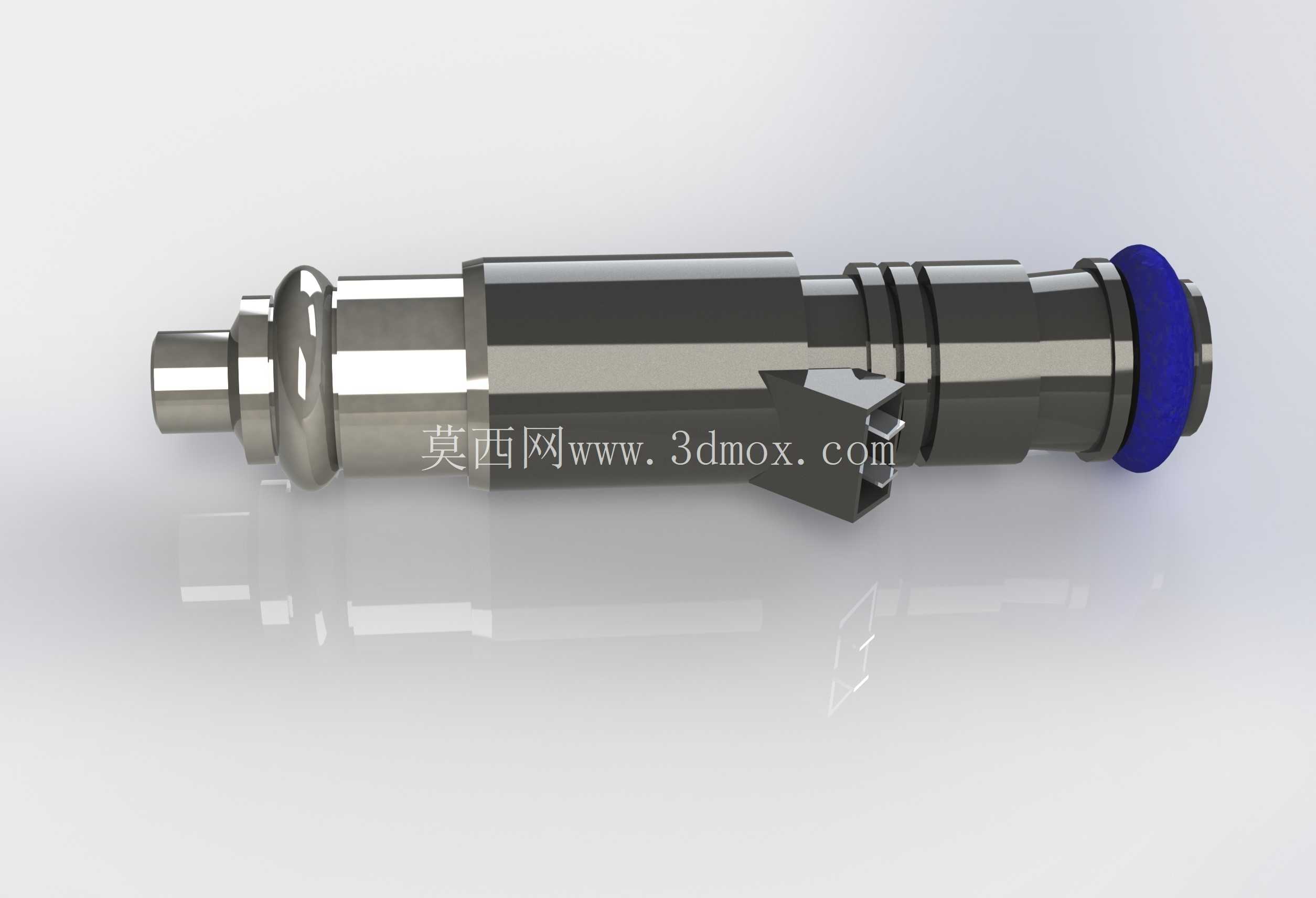

在设计思路上，这款模型还原了喷油器的典型分层结构：尾部的蓝色密封胶圈用于和燃油导轨安装孔配合，实现燃油密封同时隔绝发动机振动传递；中段的多道环形卡槽一方面用于安装定位卡簧，固定喷油器在气缸盖内的轴向位置，另一方面布置O型密封圈，防止气缸内的高压燃气窜出，同时隔绝机油与冷却液的渗入；头部的细长喷嘴段设置了多个微米级的喷孔，喷孔的数量、直径与倾斜角度都是经过流体仿真反复优化的，保证燃油喷入燃烧室后能和空气充分混合，形成均匀的可燃混合气。模型上的侧置电磁阀安装座，还原了实际产品里电磁阀驱动机构的布置位置，这种侧置结构能够缩短电磁阀到针阀的传动路径，提升喷射响应速度，同时缩小喷油器的整体径向尺寸，适配气缸盖上紧凑的安装空间。

从安装边界来看，这款喷油器的整体轴向长度需要匹配气缸盖的安装孔深度，尾部接线端子的位置需要预留足够的线束插拔空间，径向最大直径不能超过气缸盖安装孔的加工尺寸，头部伸出气缸盖底面的长度需要严格控制，避免和活塞运动到上止点时发生干涉。在建模过程中，各段的同轴度公差是需要重点关注的部分，针阀与针阀体的配合间隙通常只有几微米，建模时需要保证配合面的圆柱度与同轴度，否则会出现针阀卡滞、燃油泄漏的问题；各密封槽的尺寸需要对应标准O型圈的规格，槽宽、槽深与表面粗糙度都要满足密封要求，避免高压燃油泄漏。另外，喷油器尾部的进油口接口尺寸需要和高压燃油导轨的出油接头匹配，保证密封可靠，能够承受共轨系统数百个大气压的燃油压力而不出现渗漏。

在实际工程应用中，这类喷油器的三维模型常被用于发动机整机装配仿真、气缸盖结构设计校核、燃油系统匹配计算等环节，设计人员可以通过模型检查喷油器与周边零部件的间隙是否合理，运动过程中是否存在干涉，也可以基于模型进行流场仿真，优化喷孔参数提升雾化效果。模型还原的金属质感外观也对应了实际产品的加工工艺，主体采用高强度合金钢经热处理加工而成，表面经过磨削处理保证尺寸精度与耐磨性，能够承受长期高压往复运动的磨损，以及燃烧室附近的高温工作环境。
