5/8英寸开口梅花两用扳手结构设计

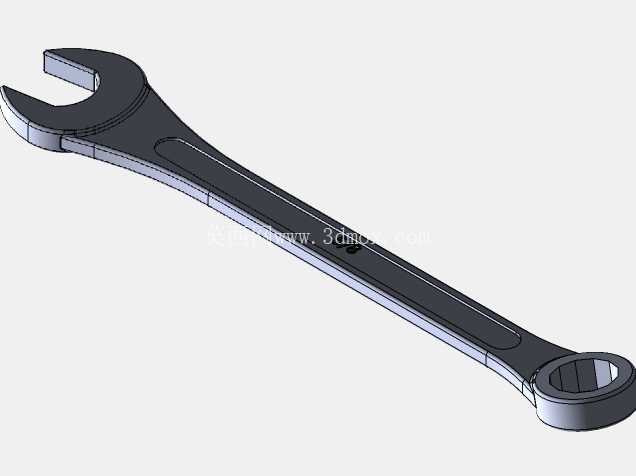

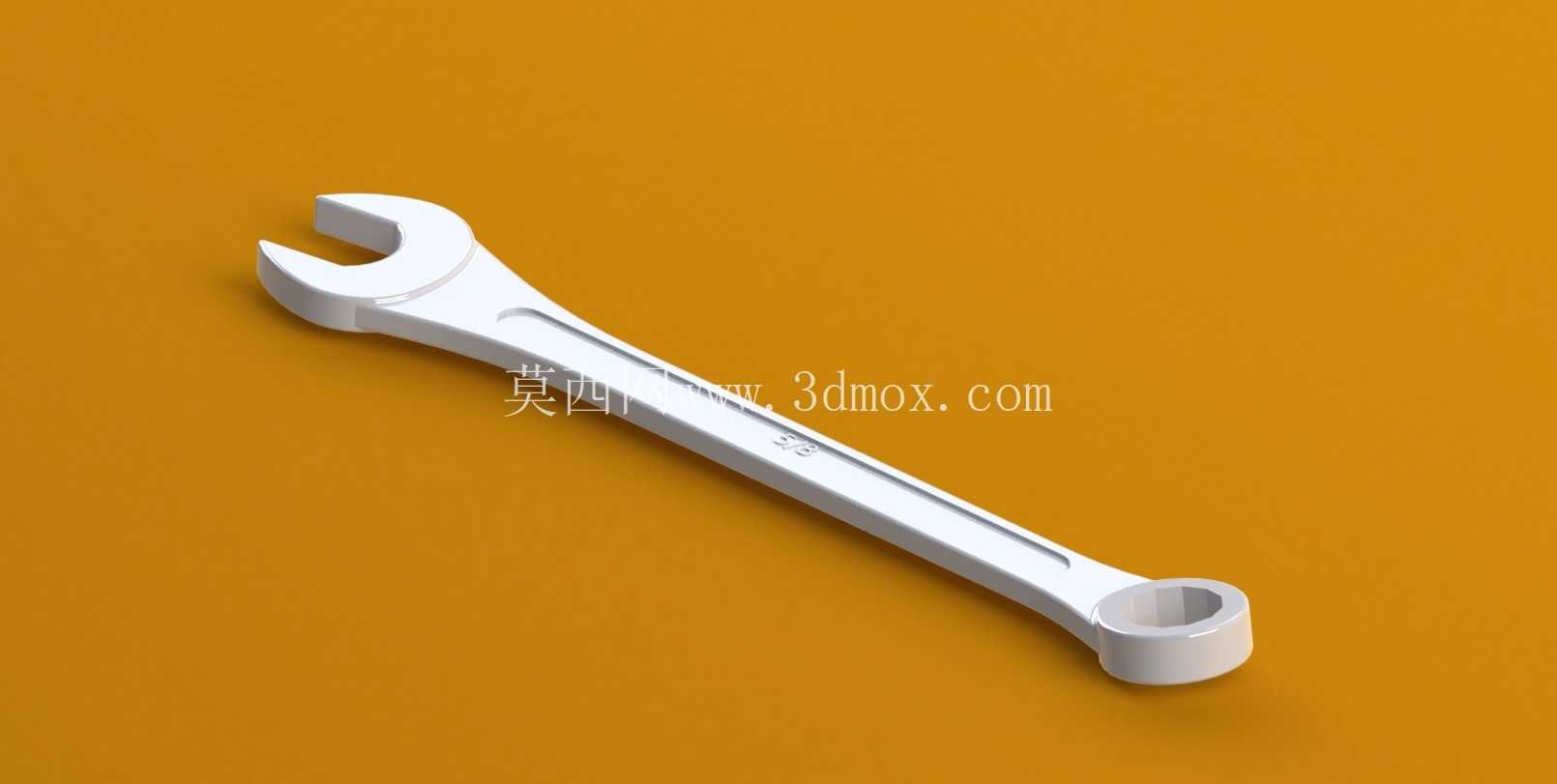

　　这款5/8英寸规格的两用扳手，是手动拆装作业场景中覆盖极广的基础五金工具，日常设备维保、产线装配、家用五金维修、机电设备拆装等场景都能见到它的身影，相比单一开口或者单一梅花的扳手，它能在不同作业空间下灵活切换工作端，减少工具携带数量，提升拆装作业的效率。从结构设计来看，扳手整体采用一体化锻造的流线型杆身设计，杆身中部做了内凹的加强筋结构，不要小看这道看似简单的凹槽，它能在不额外增加杆身整体厚度、不提升整体重量的前提下，大幅提升杆身的抗扭抗弯强度，在施加较大拧紧力矩的时候，能避免杆身出现弯折变形的问题，同时凹槽结构也能提升握持时的摩擦力，手上沾有少量油污的时候也不容易打滑。

　　扳手一端为开口式呆头结构，开口尺寸严格适配5/8英寸的外六角紧固件，开口头部做了15度的偏转角度设计，这个角度是经过大量实际作业验证的最优角度，在平面空间内拆装螺栓的时候，只需要将扳手翻转就能实现小角度的棘轮式进给，不需要完全将扳手从螺栓上取下重新对位，在狭窄的作业空间里能大幅减少操作幅度，尤其适合管路周边、设备框架内部这类扳手转动空间受限的场景。另一端为梅花式环形端头，环内部为12角的花键结构，这种结构相比6角的端头，能和螺栓头实现更多的接触面咬合，拧紧的时候受力点均匀分布在螺栓的每个棱边上，不容易出现打滑磨圆螺栓头的问题，适合需要施加较大力矩的最终拧紧或者锈蚀螺栓的拆卸作业，环形的封闭结构也能避免施力过程中扳手从螺栓头滑脱，提升作业的安全性。从尺寸边界来看，这款扳手的整体长度经过力矩匹配设计，既不会因为长度过短导致施加力矩费力，也不会因为长度过长在狭小空间内无法转动，开口端和梅花端的头部厚度都做了减薄处理，能伸入到沉孔、凹槽类的紧固件安装位置，不会因为头部过厚无法卡入螺栓。杆身的截面采用工字型过渡设计，从两端头部向杆身中部平滑过渡，没有应力集中的直角台阶，避免长期受力后在台阶位置出现断裂隐患，整体表面做了光滑的钝化处理，没有毛刺锐边，握持使用的时候不会划伤手部。

　　在实际使用场景中，这类两用扳手常配套在设备随机工具箱、家用维修工具包、汽修机修工具组套内，针对5/8英寸规格的美制外六角螺栓、螺母进行拆装作业，开口端适合快速对位、初拧或者空间位置开阔的快速操作，梅花端适合大扭矩终拧、锈蚀紧固件拆卸，两种功能集成在同一把扳手上，外出作业不需要携带多把同规格不同类型的扳手，能有效减少工具负重。建模过程中需要重点关注两个端头的尺寸公差，开口端的开口尺寸需要控制在合理的公差范围内，间隙过大会导致打滑磨损螺栓，间隙过小会出现卡滞无法顺利套入螺栓的问题；梅花端的12角形位公差需要严格控制，保证每个齿的受力均匀，避免出现个别齿受力过大崩裂的问题。

　　杆身的过渡曲面需要保证平滑连续，锻造的时候不会出现应力集中的缺陷，同时整体的重心落在杆身中部位置，握持的时候手感平衡，不会出现头重脚轻的问题。另外扳手头部和杆身的连接位置做了加宽的圆弧过渡，这个位置是扳手受力时应力最集中的区域，加宽过渡能分散应力，避免大扭矩作业时头部断裂。在实际选型使用的时候，需要注意这款扳手适配的是5/8英寸的美制外六角紧固件，不能用来拆装公制规格的螺栓，否则会因为尺寸不匹配损坏螺栓棱角，也容易出现打滑伤人的问题；同时使用时要根据螺栓的强度等级选择合适的施力角度，不要随意在扳手上加装延长套管施加超出设计范围的力矩，避免扳手变形断裂。
