多安装孔圆形法兰压盘结构设计

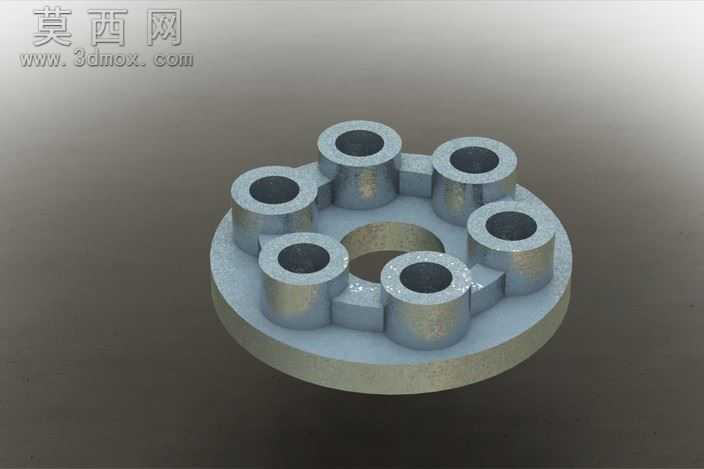

该压盘采用SolidWorks完成全参数化三维建模，整体为圆盘式对称结构设计，建模过程首先绘制中心基准轴与底部圆盘的草绘轮廓，通过拉伸凸台命令生成厚度均匀的圆形底座，底座中心预留大尺寸通孔，用于适配穿过主轴或定位杆件，保证安装时的同轴度要求。在底座圆周方向均匀阵列分布六个带通孔的圆柱凸台，每个凸台与底座之间通过小块加强筋结构过渡连接，既减少了整体材料用量降低零件自重，又有效提升了凸台与底座的连接强度，避免受力时出现应力集中断裂的问题。建模完成后对模型进行了倒角与圆角处理，所有锐边均添加了工艺圆角，既符合实际机械加工的工艺要求，也避免安装使用时划伤操作人员。渲染阶段采用金属磨砂材质，模拟实际铸钢或铝合金加工后的金属质感，调整环境光与漫反射参数，让零件表面的金属颗粒质感自然呈现，同时通过柔和的阴影效果突出各部位的结构层次，清晰展现凸台、通孔、加强筋与底座的位置关系。该压盘的设计思路围绕压紧定位的核心功能展开，圆周分布的六个安装孔可通过螺栓实现多点位均匀压紧，相比单孔或双孔压盘压紧力分布更均匀，不会出现局部压合不实的问题，中心通孔可实现与轴类零件的配合定位，整体结构紧凑，加工难度低，适合作为机械装配中的通用压紧元件使用，可广泛应用于工装夹具、液压设备、传动机构的轴向压紧场景，建模过程中所有尺寸均采用参数化驱动，后续可根据实际使用需求快速调整底座直径、凸台数量、孔径大小等参数，快速生成适配不同工况的衍生型号。
