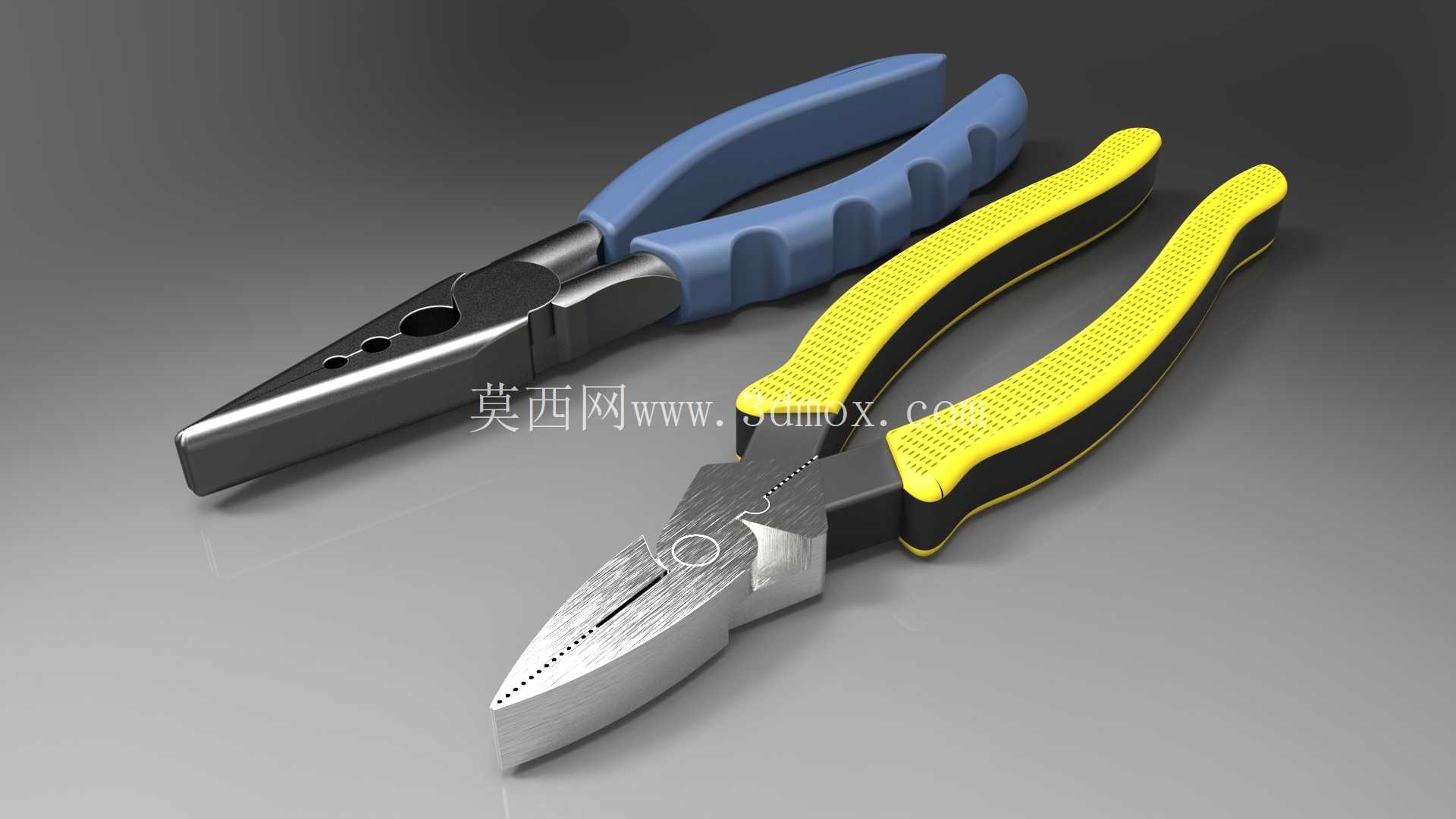

人体工学尖嘴钳斜口钳组合工具结构

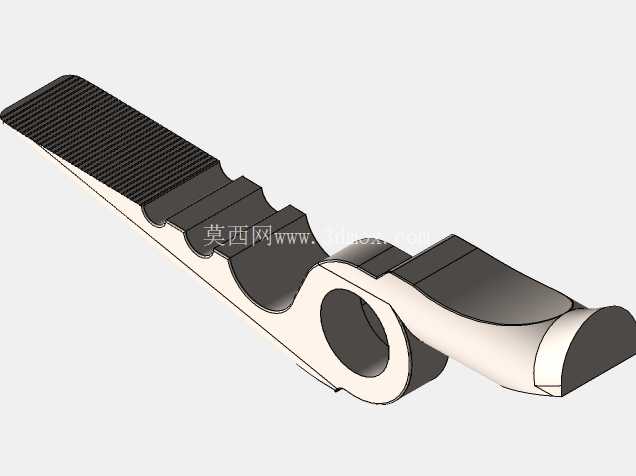

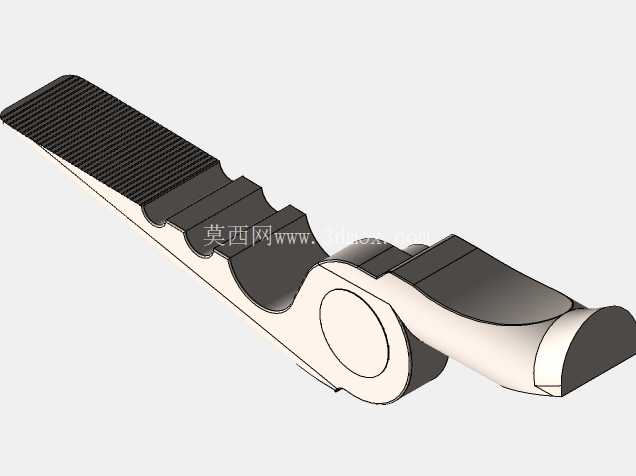

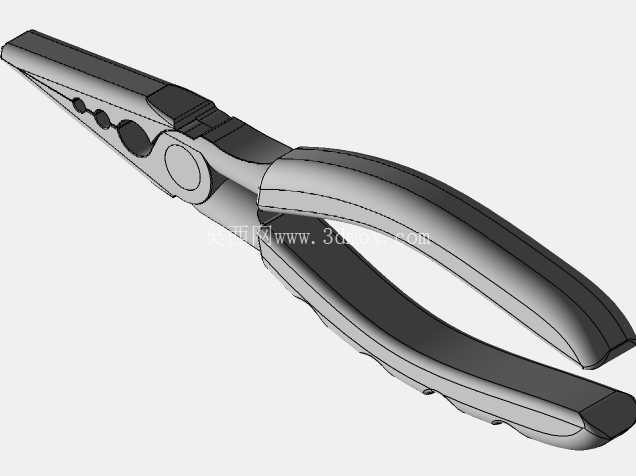

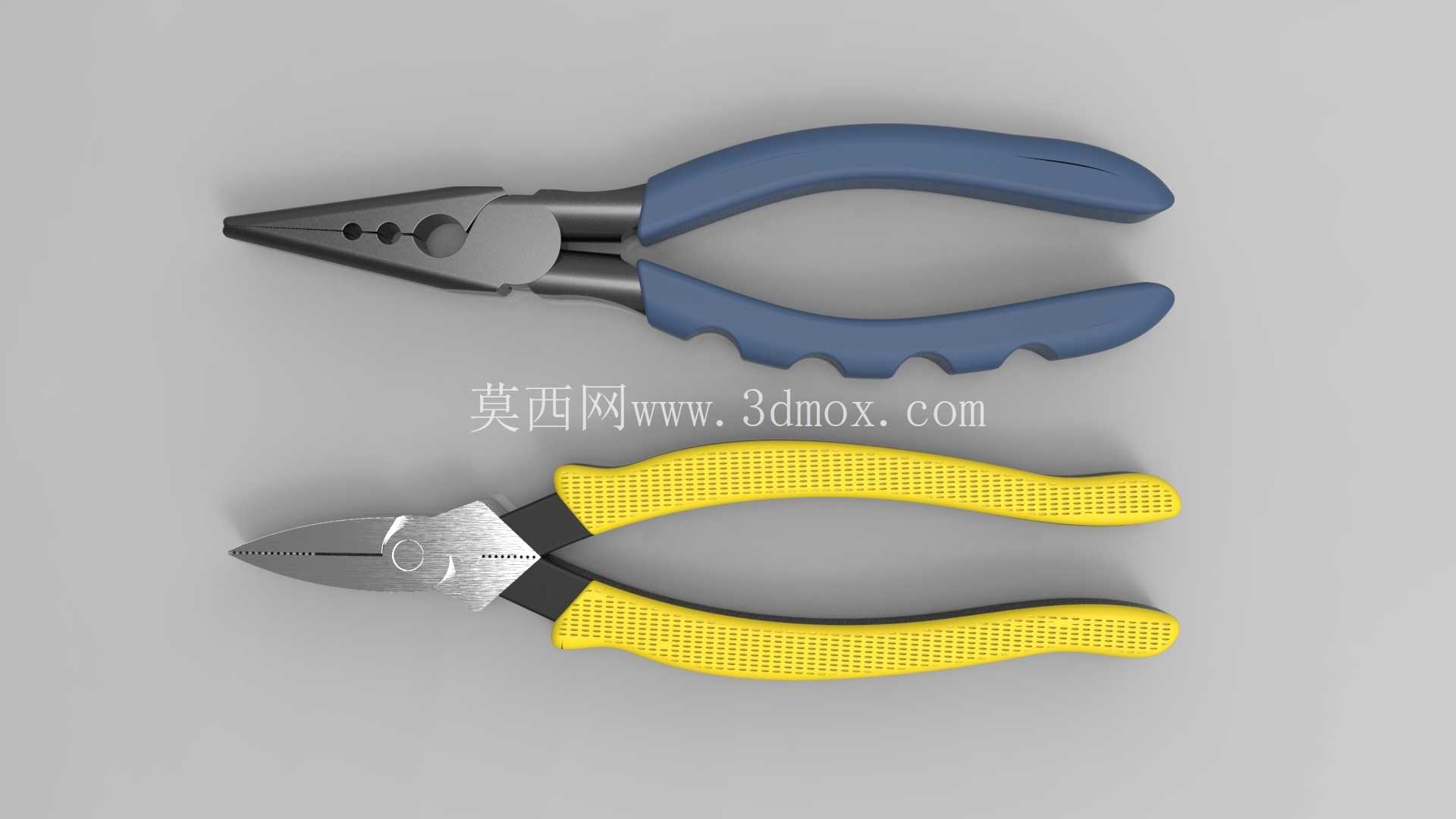

　　日常电子装配、线束加工、五金维修场景里，手动钳类是作业人员接触频次最高的手持工具之一，不同于大型工装设备，这类手持工具的设计合理性直接关联长时间作业的疲劳度、操作精度与作业安全，本次建模的两款钳具分别对应尖嘴夹持与线材剪切两类核心作业需求，从结构到握持形态都围绕实际作业场景的痛点做了针对性设计。先看两款钳具的功能边界，尖嘴款的钳头做了细长收窄设计，钳口顶端直径控制在3mm以内，可伸入狭窄的设备腔体内完成小零件夹持、引脚弯折、细铁丝缠绕等操作，钳头中段预留了三个不同直径的剥线卡口，可适配0.5-2.5平方毫米的单股铜芯线剥线作业，无需额外携带剥线钳即可完成常规线束处理；钳口咬合面做了细密的交叉滚花纹理，夹持光滑金属零件时不会出现打滑偏移，刃口段做了局部高频淬火处理，硬度可达HRC55-60，可剪切硬度不超过HRC30的细金属丝，不会出现刃口崩缺问题。

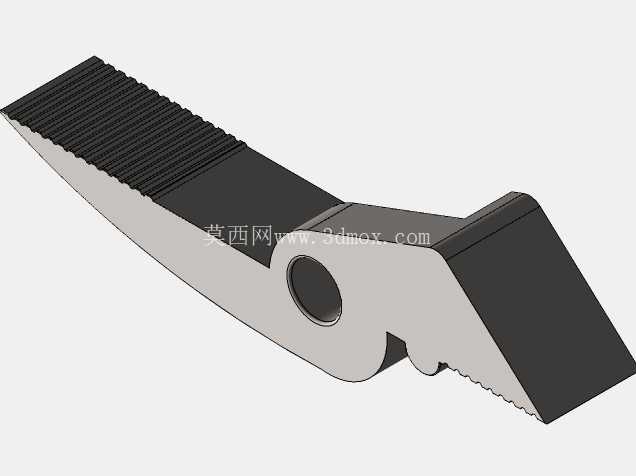

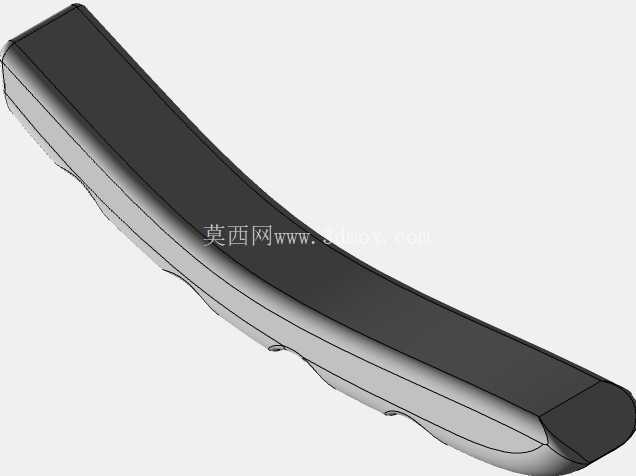

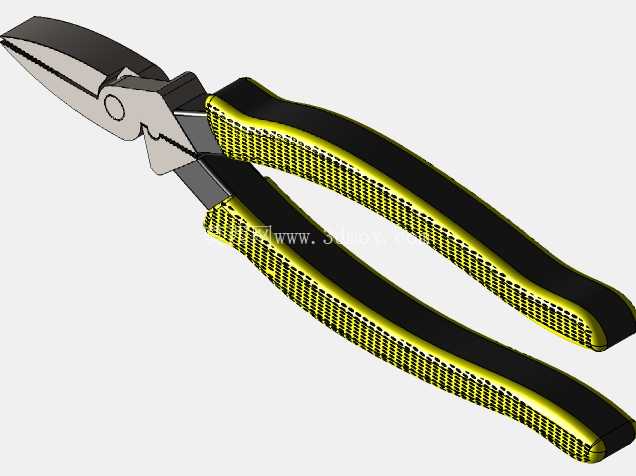

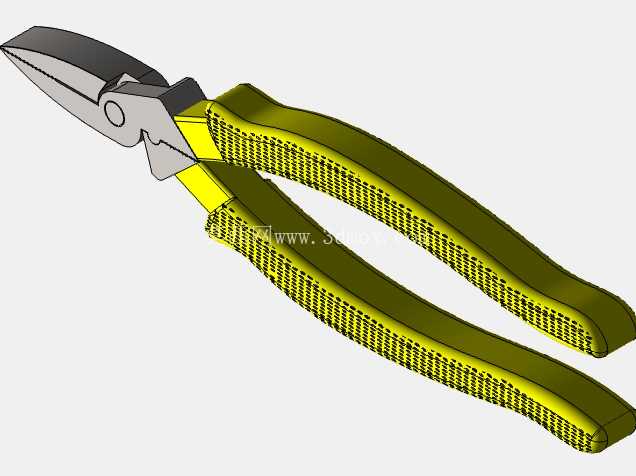

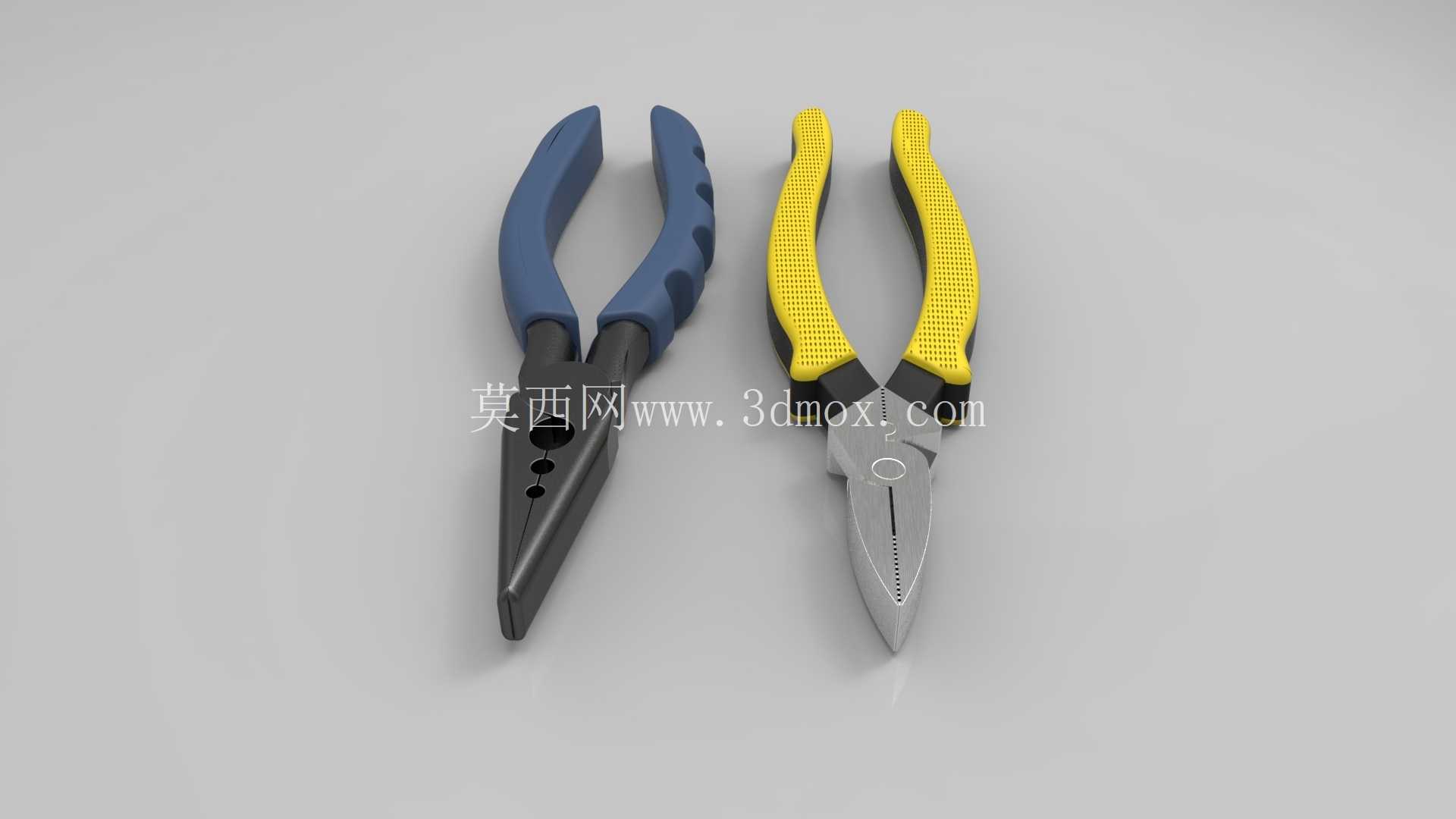

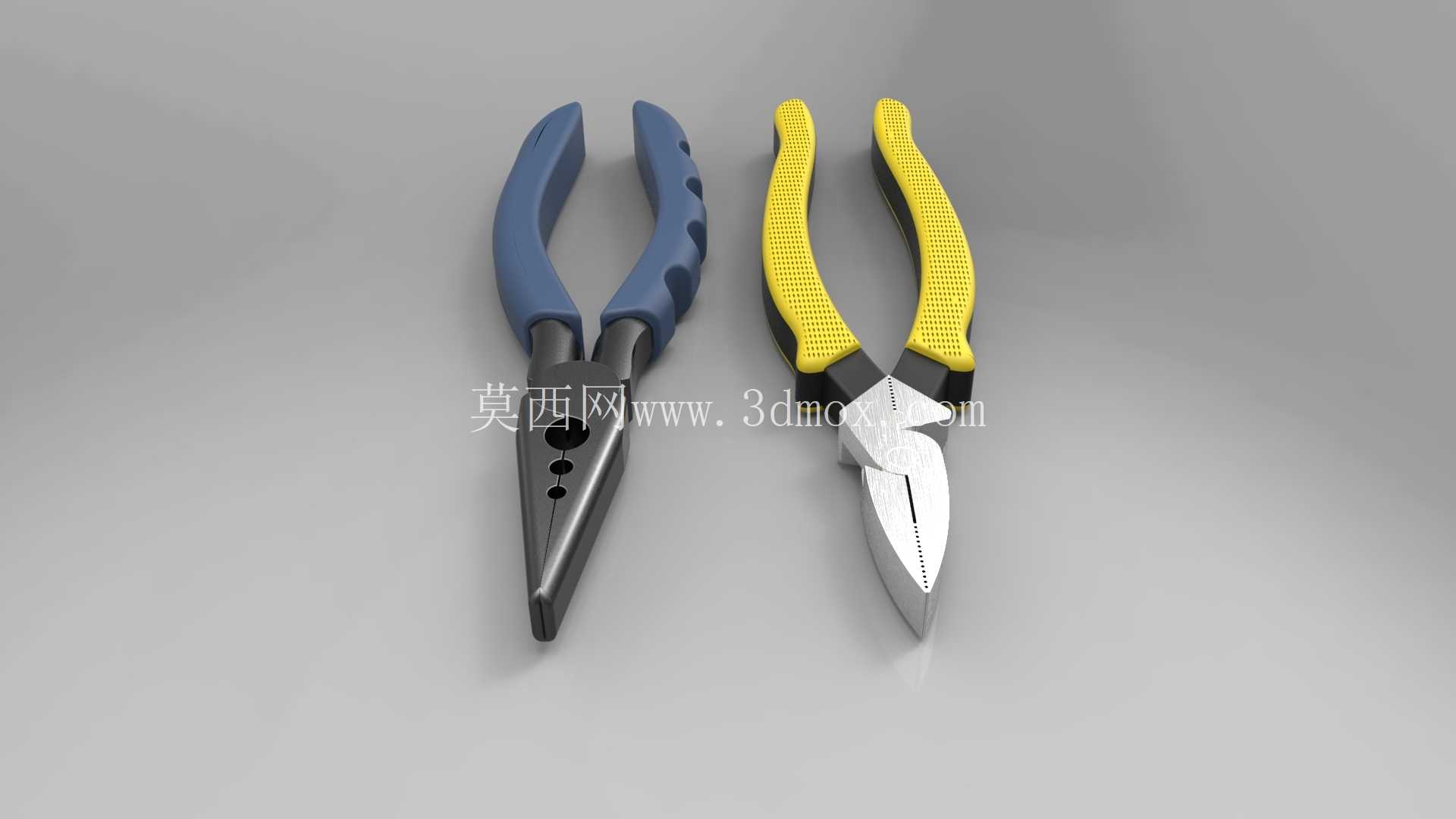

　　斜口款的钳头做了斜切刃口设计，刃口与钳身呈25度夹角，剪切作业时刃口可贴合PCB板面、接线端子根部等平面位置，齐平剪断多余引脚与扎带，不会残留过高的凸起影响后续装配；刃口做了错位贴合研磨，两片刃口闭合时间隙控制在0.02mm以内，剪切细铜线时不会出现连丝、毛边问题，钳头根部预留了硬线剪切卡口，可剪切直径1.6mm以下的钢丝，满足日常维修中的硬线裁切需求。握持部分的设计是本次建模的核心考量点，两款钳具的手柄都采用了双色注塑的人体工学形态，整体轮廓贴合手掌自然弯曲的弧度，手柄最粗处直径控制在32mm，适配多数成年男性的手掌握持尺寸，握持时手掌受力均匀分布在大鱼际、指根与指尖位置，不会出现局部应力集中导致的长时间作业酸痛。

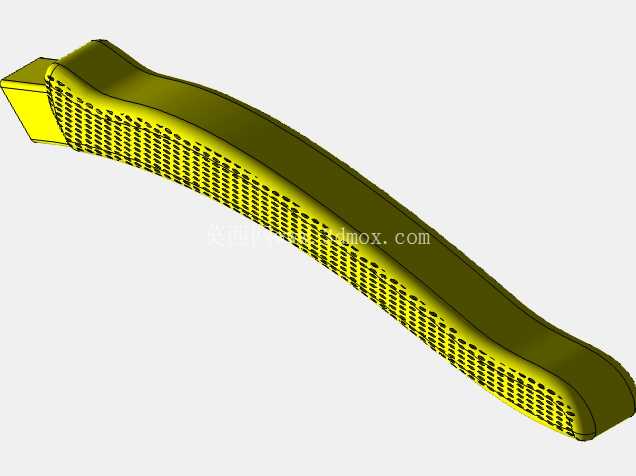

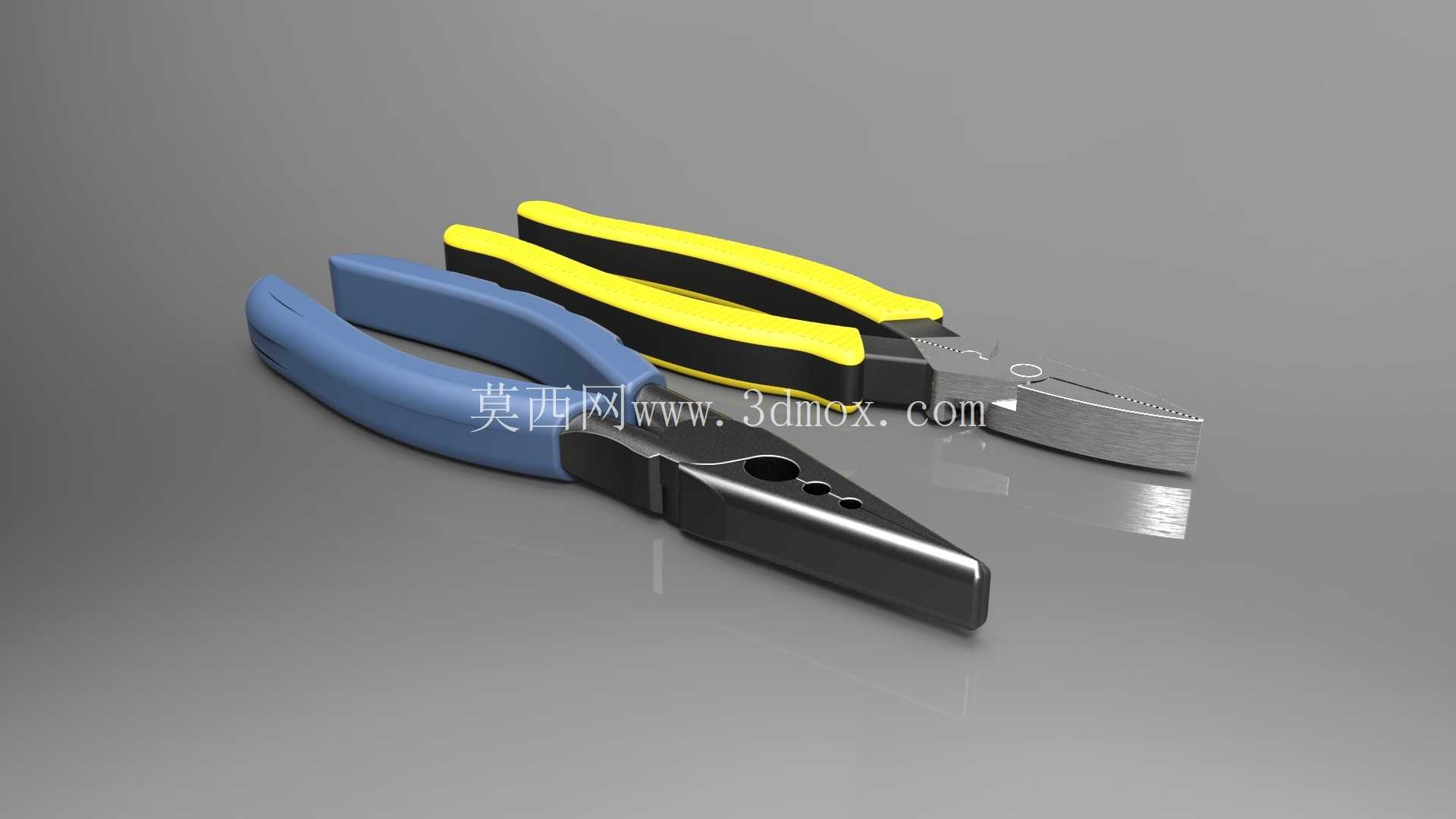

　　手柄表面做了分区纹理设计，握持受力区做了细密的凸点防滑纹理，沾有少量油污、汗液时也能保持足够的握持摩擦力，不会出现工具滑脱；手柄尾端做了轻微的外扩挡边，施力剪切时可防止手从手柄尾端滑出碰到钳头造成划伤。两款钳具的转轴都采用了铆接式转轴结构，转轴配合间隙控制在0.01-0.03mm，钳身开合时无明显旷量，反复开合上万次也不会出现转轴松动、钳头错位的问题；钳身金属部分采用高碳钢整体锻造，表面做了发黑防锈处理，日常存放不易生锈，整体长度控制在160mm，可放入常规的工具腰包、电工工具袋中携带，不会占用过多收纳空间。

　　从装配适配性来看，两款钳具的手柄护套与金属钳身采用过盈配合结构，护套壁厚控制在4mm，过盈量0.3mm，装配后护套不会在使用过程中出现松脱转动，护套边缘做了圆角包边处理，不会割伤手掌。在实际产线应用中，这类钳具可覆盖电子厂插件工位的引脚剪切、线束工位的剥线弯折、设备维修工位的零件夹持剪切等多类作业需求，相比普通无人体工学设计的钳具，长时间握持作业的手部疲劳度可降低40%左右，操作精度也能得到有效保障，不会因为手柄打滑、钳头旷量导致零件损伤、作业失误。建模过程中对钳头的刃口角度、转轴配合间隙、手柄曲面弧度都做了1:1的还原，可直接用于工具类产品的结构验证、展示渲染，也可作为虚拟装配场景中的工具类资产使用，模型中各部件都做了独立拆分，可单独拆解展示钳身、转轴、手柄护套的内部结构，方便做结构原理演示。
