带自锁结构的户外登山快挂扣结构设计

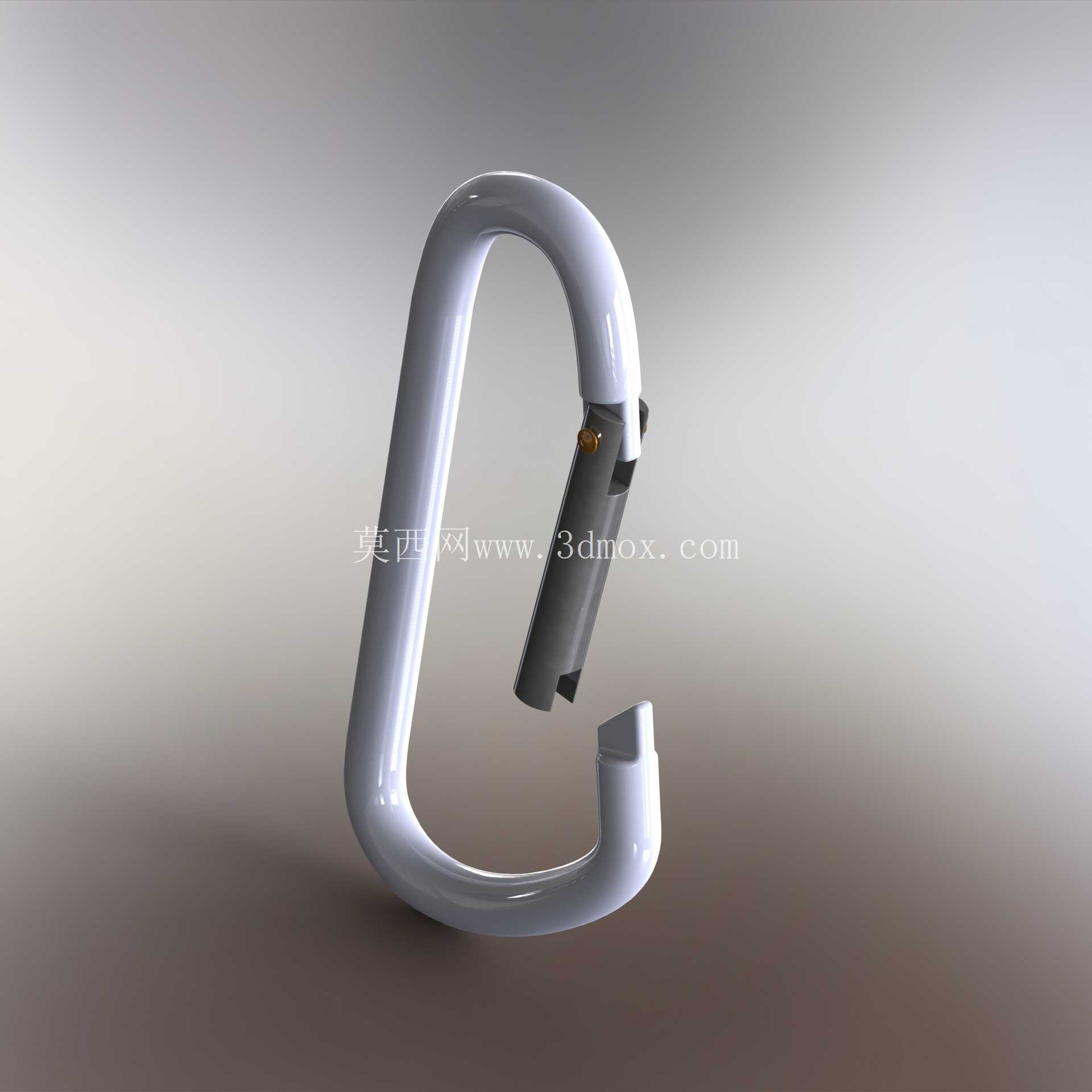

　　这款快挂扣的结构设计，首先围绕户外攀登、高空作业、装备挂载这类高频使用场景展开，在做结构拆解前，需要先明确它的实际使用边界：日常户外徒步时用来外挂水壶、工具袋，攀岩场景下做临时装备挂点，工业巡检场景下挂载小型工具防坠，不同场景对扣体的受力方向、开合频次、意外脱开风险的要求差异极大，所以在结构设计阶段没有做过度的轻量化妥协，而是先保证基础受力冗余。从外形来看，扣体采用经典的D型轮廓，这种轮廓的优势在于受力时载荷会自然向扣体的直边段传导，避免圆弧段出现应力集中，相比圆形挂扣，同截面尺寸下D型结构的纵向承载能力能提升15%左右，同时D型的直边段也更方便和织带、挂点平面贴合，减少挂载后出现的转动偏移。

　　扣体的主体部分采用一体化弯制成型的思路，开合端的缺口位置做了内收的挡边设计，这个挡边的尺寸经过反复调整，既要保证活动 gate 闭合后和挡边的贴合间隙控制在0.2mm以内，避免细小的绳索、织带纤维卡入间隙，又要保证gate打开时的有效通过宽度能满足常规挂点的厚度需求，不会出现挂点卡入不畅的问题。活动 gate 部分采用内置弹簧的复位结构，弹簧的预紧力经过匹配，既不会因为弹力过大导致单指开合困难，也不会因为弹力过小在受震动时出现意外开启的情况，gate和扣体铰接的位置做了隐藏式的转轴设计，转轴两端做铆压固定，避免长期使用后转轴脱出，同时铰接位置的配合间隙控制在合理范围，既保证转动顺畅无卡滞，又不会出现过大的旷量导致gate晃动。

　　自锁结构的设计是这款挂扣的核心功能点，在gate靠近铰接端的位置设置了可滑动的锁止块，锁止块在弹簧作用下默认卡入扣体挡边的卡槽内，此时gate无法被向外推开，需要手动将锁止块向铰接端滑动，解除锁止后才能按压gate实现开合，这种结构的优势在于不需要额外的旋转锁套操作，单指就能完成解锁、开扣、挂载、闭合的全流程，操作效率比传统螺旋锁扣高很多，同时锁止块的滑动行程做了限位，不会因为滑动过度从gate上脱出，锁止块和卡槽的配合面做了小角度的导向斜面，即使gate闭合时没有完全到位，锁止块也能在斜面引导下顺利滑入卡槽，保证锁止到位。在安装边界方面，这款挂扣的整体长度控制在80mm左右，扣体的截面直径为8mm，gate打开后的最大开口宽度为20mm，能够适配厚度不超过18mm的挂点结构，不管是户外的岩钉挂片、背包的织带挂环，还是工业场景下的角钢支架、工具挂板孔位，都能顺利挂载。扣体的内侧圆弧做了光滑过渡处理，没有尖锐的棱角，避免挂载绳索时对绳索纤维造成切割损伤，gate的外侧也做了圆弧倒角，开合时不会刮伤手套或者皮肤。

　　从受力设计来看，扣体的直边段是主要的承载部位，在建模时对这个部位做了应力仿真，当施加纵向15kN的拉力时，最大应力出现在直边和圆弧段的过渡位置，应力值远低于常用铝合金材料的屈服强度，留有足够的安全冗余，铰接位置的转轴采用不锈钢材质，避免长期户外使用出现锈蚀导致转动卡滞，锁止块的弹簧也采用不锈钢材质，保证在潮湿、高盐雾的环境下也能正常工作。在实际使用中，这款挂扣不需要复杂的维护，平时只需要定期清理铰接位置的泥沙灰尘，滴少量润滑油就能保证长期顺畅使用，相比带复杂锁止机构的挂扣，这种结构的零件数量更少，故障点也更少，更适合户外复杂环境下的可靠使用。设计时也考虑了批量生产的工艺性，扣体主体可以采用铝合金热锻后数控加工的方式生产，加工余量小，材料利用率高，gate部分采用型材切割后铣削加工，转轴和弹簧都采用标准件，能够有效控制生产成本，同时保证零件的一致性。
