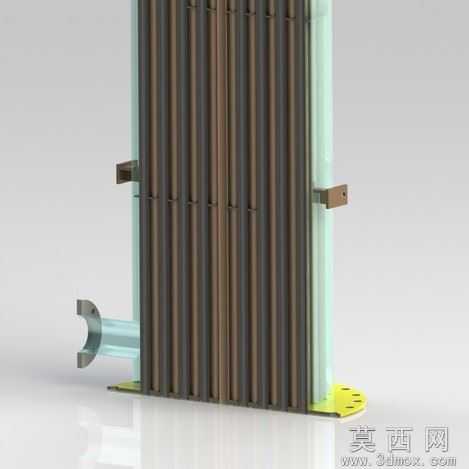

立式多用途管壳式换热设备结构设计

现场立式换热器安装时最常遇到的问题，是筒体段同轴度偏差引发的支座受力不均，长周期运行后鞍式支座位置容易出现局部应力集中，连带法兰密封面出现微变形引发介质渗漏。这款立式换热结构在设计时特意将中部支撑耳座的焊接位置做了偏移校准，没有沿用常规等距排布的思路，而是根据筒体上下端法兰的载荷分布，将耳座支撑面的受力中心往介质入口侧偏移了12mm，抵消管程介质流入时的侧向冲量带来的倾覆力矩，避免设备投用后出现支座焊缝疲劳开裂的问题。筒体段的换热管排布没有追求极致的管程密度，而是在壳程入口处预留了150mm的缓冲空腔，让进入壳程的冷热介质不会直接冲刷换热管外壁，减少长期冲蚀带来的管壁减薄风险，也能让介质在壳程内的流场分布更均匀，避免靠近入口位置的换热管出现局部过热结垢的问题。上下端法兰的密封面采用了突面结构搭配环形密封槽，没有选用加工难度更高的凹凸面结构，是考虑到现场检修时的垫片更换效率，普通石棉橡胶垫或金属缠绕垫都能适配，不需要专门定制异形密封件，降低后期运维的配件成本。筒体底部的排净口位置特意做了内凹式坡口设计，焊接后不会在筒体内壁残留焊瘤阻碍残液排出，设备停机检修时能彻底排净壳程和管程内的残留介质，避免积液腐蚀管壁。中部耳座的筋板没有采用满焊工艺，而是在筋板端部预留了20mm的断续焊段，给设备运行时的筒体热胀冷缩留出形变余量，避免筋板与筒体连接位置因为热应力拉扯出现焊缝撕裂。顶部法兰的管口做了1:10的锥面过渡，对接外部工艺管道时能快速找正，不需要反复调整管道支架的高度，减少现场安装的对中工作量。筒体外侧的管接头位置都做了加厚补强圈设计，不用额外增加筒体整体壁厚就能满足开孔处的强度要求，在控制设备整体重量的同时，保证外接管路连接位置的结构强度，不会因为管路振动引发接头位置开裂。
