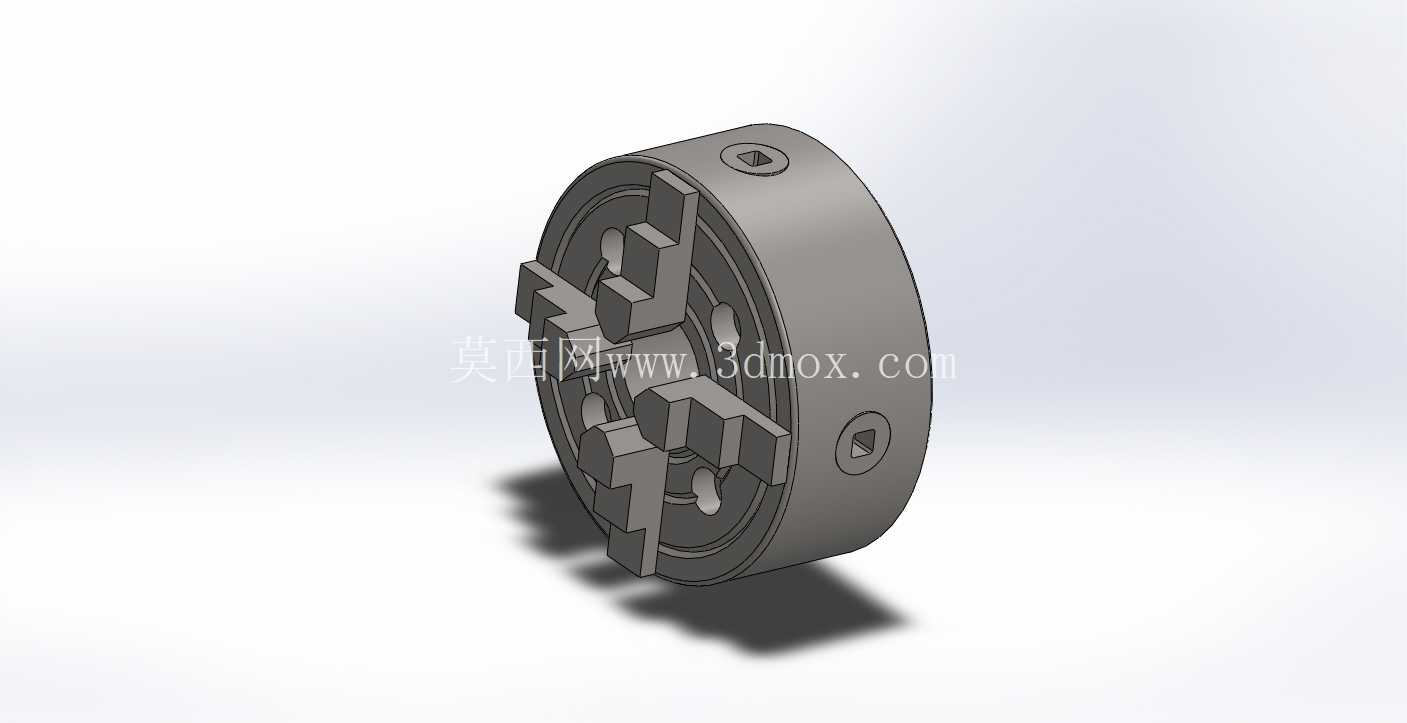

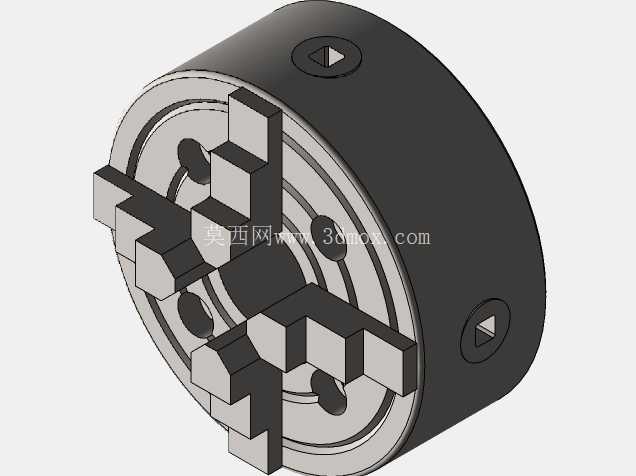

四爪自定心车床卡盘结构三维设计

　　这款卡盘是车床加工环节里核心的工件装夹执行部件，日常在普通卧式车床、数控车床的主轴端配套使用，负责在回转加工过程中牢牢夹持工件，传递主轴扭矩，保障车削外圆、内孔、端面、螺纹、锥面等工序的加工精度。从结构设计来看，这款四爪卡盘采用盘式本体结构，本体采用高强度铸铁材质铸造后经时效处理，消除内应力避免长期使用出现形变，本体上均匀分布四个可同步径向移动的卡爪，卡爪与本体的配合采用精密梯形螺纹传动副，传动间隙控制在0.02mm以内，既保证足够的夹紧力传递，又能实现卡爪的同步定心，装夹圆形、正多边形工件时无需逐爪找正，大幅缩短装夹辅助时间。卡爪采用分体式设计，包含基爪与顶爪两部分，顶爪可根据加工工件的直径范围更换正爪或反爪，正爪适用于装夹直径较小的棒料、盘类工件，反爪可向外撑开装夹大直径的环形、盘壳类工件，适配不同尺寸规格的加工需求。本体上预留的三个安装沉孔，是与车床主轴法兰端面对接的安装接口，安装时通过螺栓将卡盘本体与主轴法兰锁紧，安装端面的平面度要求控制在0.01mm以内，保证卡盘回转时的端面跳动与径向跳动符合机床精度要求，避免装夹后工件出现偏心振颤。

　　在实际加工场景中，这款卡盘的夹紧力通过卡盘扳手插入方孔转动伞齿轮驱动盘丝转动实现，盘丝的螺旋升角设计经过力学验算，保证夹紧后具备可靠的自锁性能，即便在主轴高速回转、大切深车削的工况下，也不会出现卡爪松动、工件飞出的安全隐患。卡爪的夹持面设计有细密的防滑齿纹，齿纹深度0.5mm，齿形角60度，既能增大与工件表面的摩擦力，又不会在工件夹持面留下过深的压痕，对于精加工工序，还可在卡爪夹持面垫铜皮避免夹伤已加工表面。设计过程中，卡盘的整体厚度、最大回转直径都严格匹配对应规格车床的主轴参数，避免卡盘外径超出车床主轴的最大回转范围，卡盘内部的传动部件都预留了润滑脂注油通道，日常维护时可定期注入润滑脂，减少传动副的磨损，延长卡盘的使用寿命。

　　在功能特性上，这款四爪自定心卡盘相比三爪卡盘，夹持力更大，装夹接触点更多，对于截面不规则、薄壁易变形的工件，四个卡爪的夹持力可均匀分布在工件圆周方向，减少装夹变形，相比单动四爪卡盘，它的同步定心特性不需要操作人员逐爪调整找正，装夹效率提升60%以上，非常适合批量零件的车削加工场景。卡盘本体上的减重孔设计，在不降低本体结构强度的前提下，有效减轻了卡盘自身重量，降低主轴启动与制动时的惯性负载，减少主轴轴承的额外载荷，提升主轴的回转精度保持性。

　　在安装边界上，卡盘的后端止口尺寸与对应车床主轴的前端止口采用H7/h6的间隙配合，安装时止口完全贴合后再锁紧安装螺栓，可保证卡盘的回转中心与主轴回转中心重合，同轴度误差控制在0.015mm以内，避免加工出的工件出现圆度、圆柱度超差的问题。日常使用中，卡爪的滑动面需要定期清理切屑与切削液残留，避免切屑嵌入滑动间隙导致卡爪移动卡滞，影响定心精度，长期使用后如果出现卡爪磨损导致定心精度下降，可通过修磨卡爪夹持面或者重新配装卡爪的方式恢复精度，不需要整体更换卡盘，降低生产耗材成本。这款卡盘的结构设计完全遵循机床附件的通用设计规范，所有传动部件的参数都符合行业通用标准，备件替换性强，可适配多数同规格的卧式车床、转塔车床以及简易数控车床的装夹需求，是机械加工车间里应用范围最广的通用工装夹具之一。
