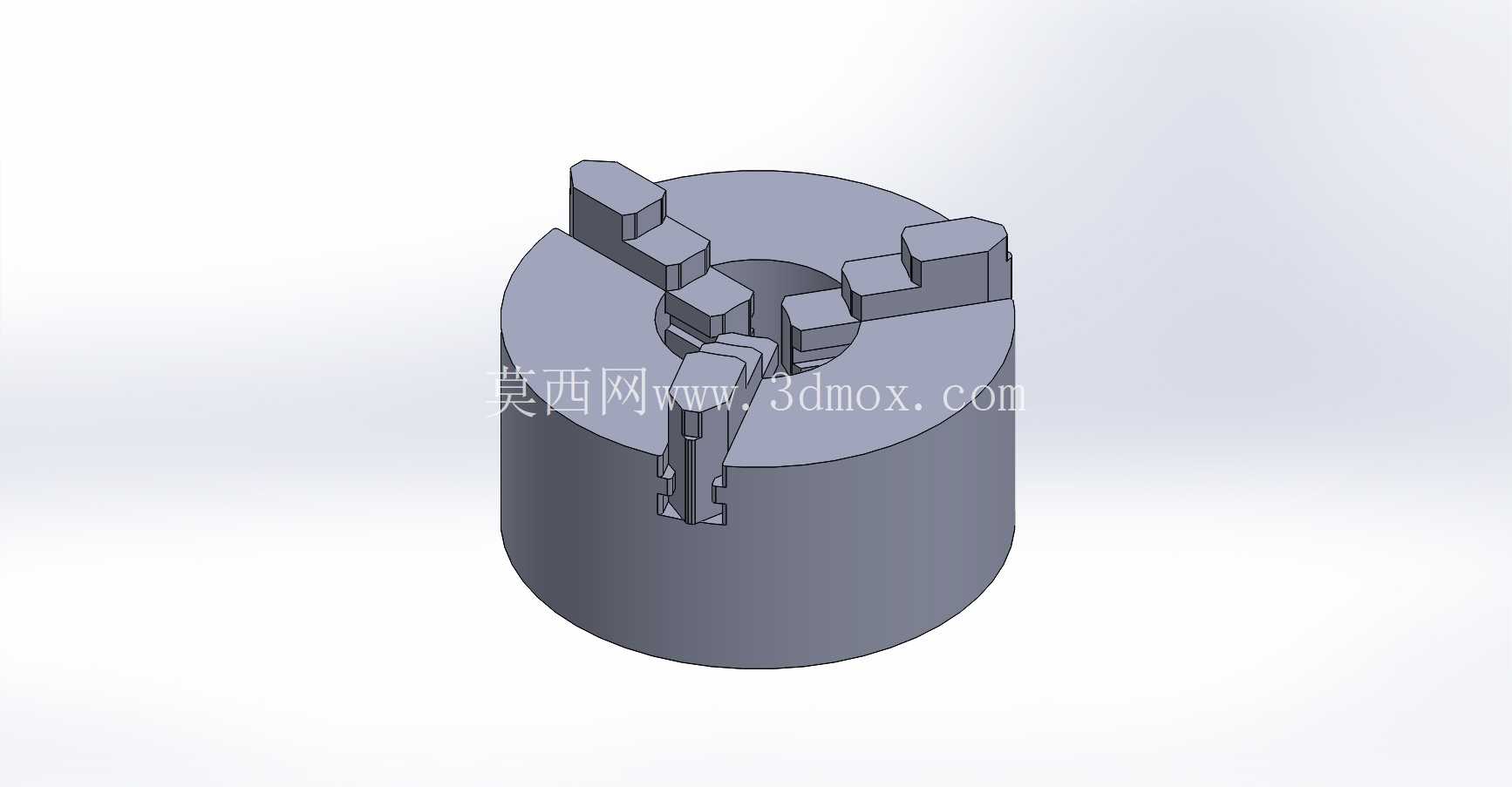

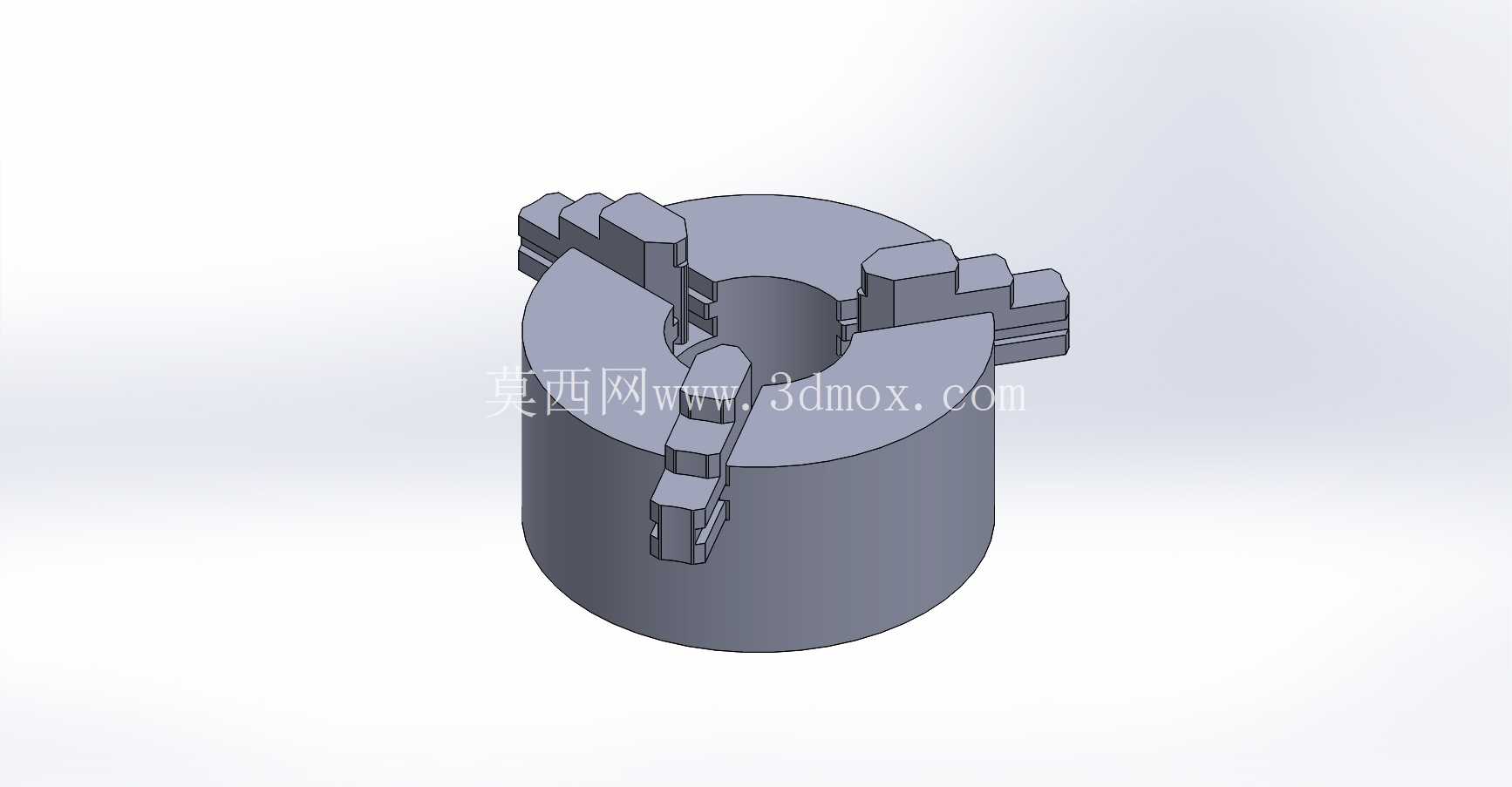

铣床用三爪自定心夹紧卡盘结构

项目分类:机床 发布时间:2026-05-21 ID:1150127
  • 铣床用三爪自定心夹紧卡盘结构
  • 铣床用三爪自定心夹紧卡盘结构
  • 铣床用三爪自定心夹紧卡盘结构
  • 铣床用三爪自定心夹紧卡盘结构
  • 铣床用三爪自定心夹紧卡盘结构
  • 铣床用三爪自定心夹紧卡盘结构

在常规铣削加工场景中,工件的装夹刚性与定位精度直接决定了最终加工面的形位公差表现,这款三爪结构的卡盘正是针对数控铣床的工位装夹需求设计的核心夹紧部件。从实际加工场景来看,这类卡盘常布置在铣床工作台的T型槽工位上,既可以配合分度头完成等分零件的周向铣削加工,也可以直接固定在工作台面作为常规装夹载体,适配轴类、盘类、小型异型块类零件的粗铣、半精铣工序,在小批量机加工车间、工装维修工位、职业院校机加工实训场景中都有极高的使用频次。

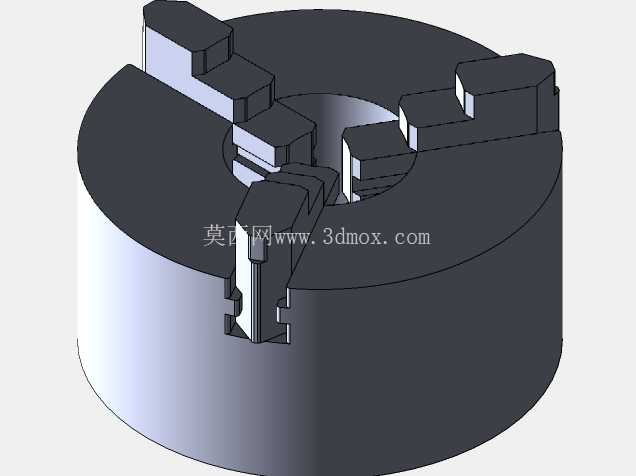

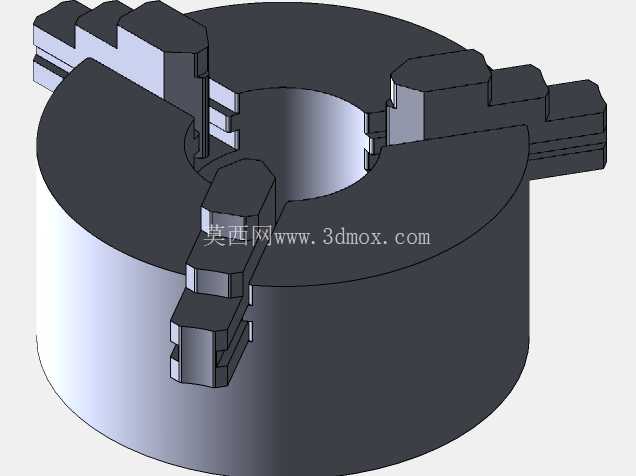

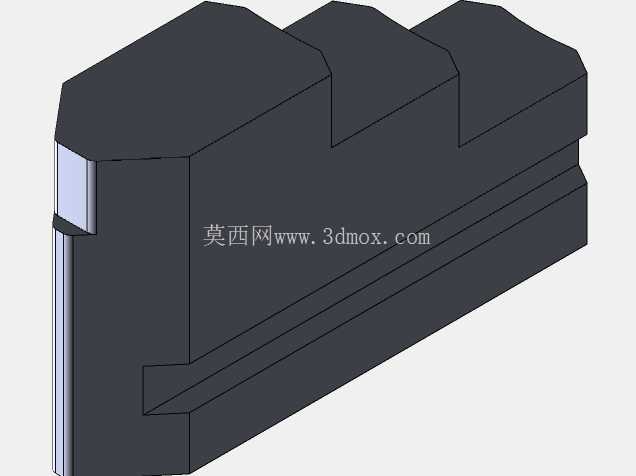

从功能特性上看,该卡盘采用三爪同步联动的自定心结构,三个卡爪沿盘体周向120度均匀分布,转动驱动构件时三个卡爪会沿径向同步趋近或退离中心,不需要逐个找正即可快速完成圆形、正三边形、正六边形截面工件的中心定位,能大幅缩短单件装夹的辅助时间。卡爪采用阶梯式齿面啮合结构与盘体内部的驱动盘配合,啮合间隙经过结构优化,在承受铣削过程中的断续切削冲击力时,不会出现卡爪窜动、工件移位的问题;卡爪的夹持面做了分段台阶设计,既可以夹持小直径的棒料工件,也可以反向安装卡爪实现大直径盘类零件的内撑装夹,适配的工件直径范围覆盖了常规数控铣床的常规加工尺寸区间。

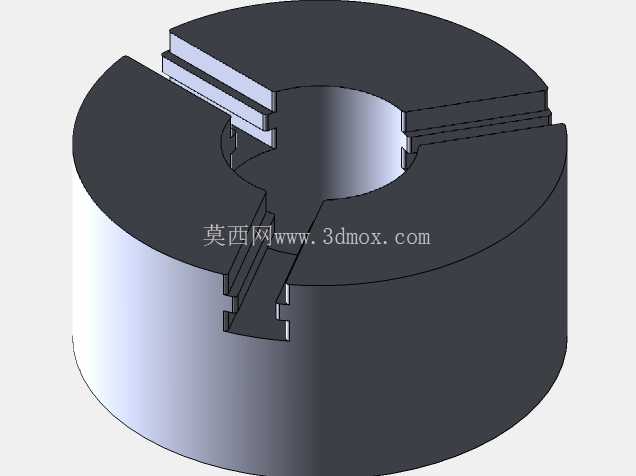

设计过程中首先考虑的是铣床加工的受力特性,和车床卡盘主要承受周向切削扭矩不同,铣床卡盘需要承受来自铣刀的垂直方向冲击力、水平方向进给力以及断续切削带来的振动,因此盘体主体采用整体式圆柱结构,底部安装面设计为整面贴合结构,安装时通过底部的螺栓孔与铣床工作台或者连接法兰锁紧,保证整个卡盘的安装刚性,避免切削过程中出现共振振纹。内部的驱动螺旋副采用大升角的梯形螺纹配合,既保证了足够的传动扭矩输出,让卡爪能输出足够的夹紧力防止工件在铣削中打滑,同时也兼顾了操作的顺畅性,操作人员使用标准卡盘扳手就可以轻松完成夹紧与松脱动作。

在安装边界的尺寸设计上,卡盘的整体外径控制在适配中小型数控铣床工作台的尺寸范围内,整体高度不会超出铣床Z轴的安全行程区间,底部安装孔的孔距符合通用机床附件的安装标准,可以直接替换同规格的现有卡盘,不需要额外制作过渡连接盘。卡爪的行程设计预留了足够的夹持余量,在夹持最小直径棒料时卡爪不会完全退入盘体内部,在夹持最大直径工件时卡爪也不会脱出盘体的导向槽,避免出现结构干涉或者卡爪脱落的安全隐患。盘体的外圆做了倒角处理,避免安装和操作过程中尖锐边角划伤操作人员,卡爪的外露边角也做了小圆角过渡,防止铁屑堆积在边角位置难以清理。

从实际使用的细节设计来看,盘体表面预留了铁屑导流的间隙,铣削过程中产生的切屑可以顺着卡爪之间的空隙落到工作台面上,不会堆积在驱动结构内部造成卡滞;内部的传动结构预留了润滑脂加注的空间,日常维护时只需要定期加注润滑脂就可以保证操作顺畅,不需要频繁拆解维护。针对铣削加工中常用的切削液喷淋场景,卡盘的配合间隙做了防渗漏设计,切削液混合铁屑不会轻易进入盘体内部的螺纹配合面,能有效延长卡盘的实际使用寿命,减少设备维护的停机时间。
