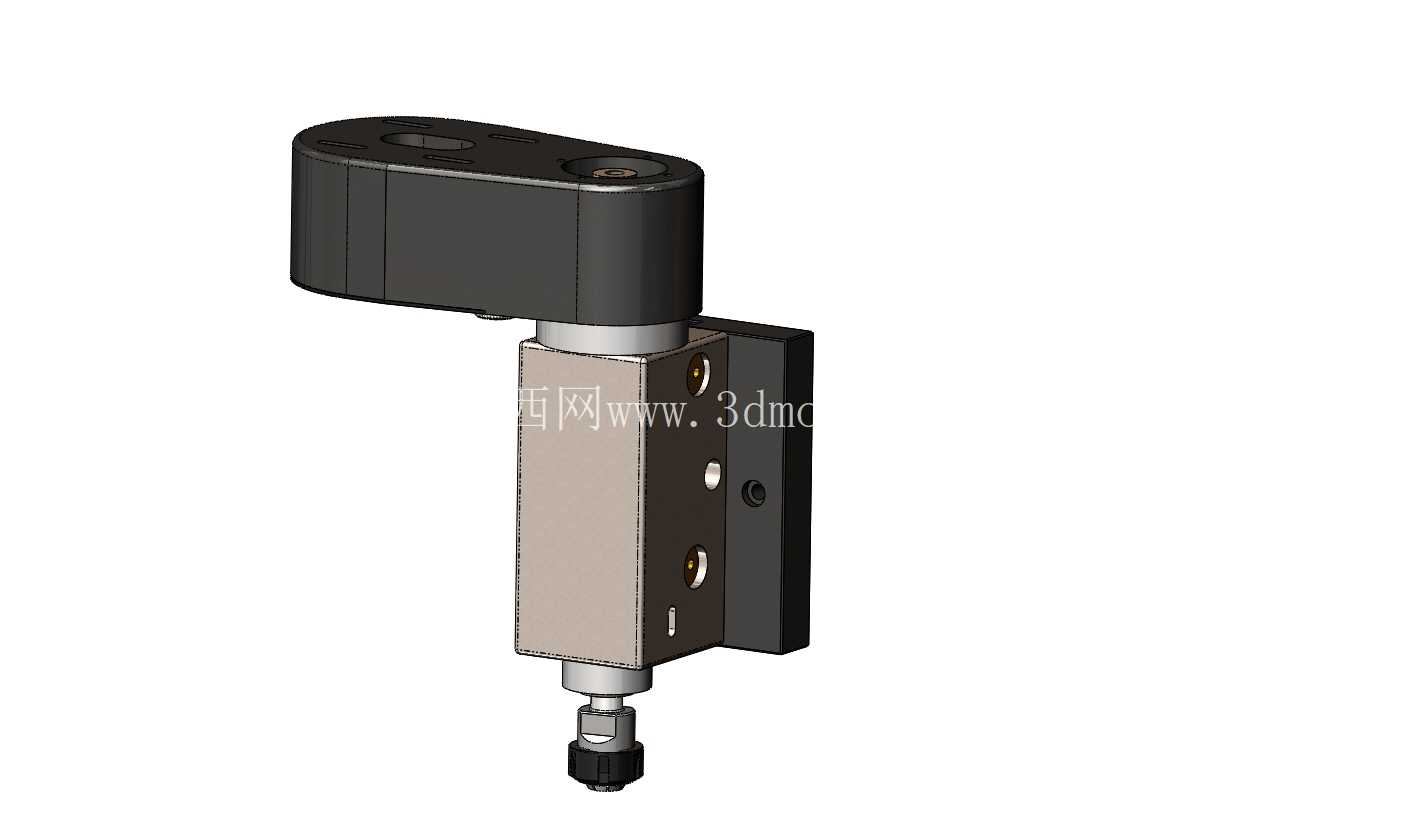

这款侧装式铣削主轴单元,是面向小型专机、组合机床以及非标自动化加工工位开发的切削执行部件,日常在压铸件飞边清理、小型铝件平面铣削、窄槽加工、小直径孔口倒角这类工序里应用极多,不少做3C零部件加工、小型汽配压铸件后处理的设备上,都能看到同结构的主轴单元。区别于传统立式加工中心的主轴箱结构,这款主轴采用侧挂安装的布局,安装基准面位于主轴单元的侧方,安装板上预留了两组定位销孔与螺栓过孔,安装时可以直接贴合设备的立板或者滑台立面完成固定,不需要额外设计转接托架,能大幅压缩工位的横向占用空间,对于排布紧凑的多工位回转台加工设备来说,这种安装形式能有效避免相邻工位的刀具干涉问题。

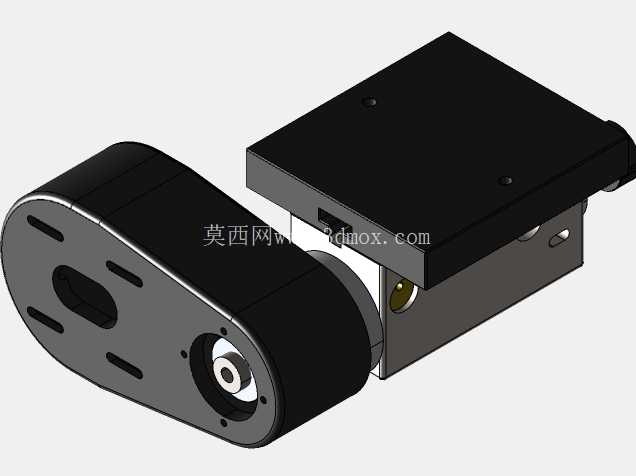

从结构设计逻辑来看,这款主轴采用分体式布局,上部的驱动单元与下部的主轴本体做了分区设计,上部的驱动舱做了圆弧过渡的异形外壳,既可以容纳内置的驱动传动结构,也能避免加工过程中切屑堆积在壳体顶面,圆弧面的倾角刚好能让切削液带着切屑自然滑落,不会出现积屑残留难以清理的问题。下部的主轴主体采用方形截面的本体设计,相比圆形主轴本体,方形结构的四个立面可以作为安装辅助基准,也方便加装冷却管路、吹气嘴或者刀具检测传感器,本体侧面预留的两个内螺纹接口,就是用来外接切削液内冷通道或者气密封接口的,加工时可以通过中心出水或者端面吹气的方式,避免切屑进入主轴锥孔,延长刀具夹持精度的保持周期。
主轴下端的刀具夹持部位采用标准ER夹头结构,适配常规的铣刀、倒角刀、小型钻头等标准刀具,不需要定制专用刀柄,日常换刀操作只需要使用标准ER扳手就能完成,对于批量加工的产线来说,能减少备件库存压力,换刀耗时也能控制在合理范围内。安装边界方面,这款主轴的整体高度控制在紧凑区间,侧装板的厚度经过优化,既保证了安装刚性,又不会过多占用Z向的行程空间,主轴前端的悬伸长度做了严格控制,在满负荷切削时的主轴端跳可以满足精加工的精度要求,不会因为悬伸过长出现振刀导致的加工面波纹问题。
设计过程中针对主轴的受力场景做了强化,侧装板与主轴本体的连接部位采用了嵌入式的定位结构,不是简单的平面螺栓连接,能承受铣削过程中产生的径向切削力,避免长时间加工后连接部位出现间隙导致的精度衰减。上部驱动单元与主轴本体的连接部位做了密封处理,能阻挡加工过程中的切削液、粉尘进入传动舱,日常维护只需要定期按照周期补充润滑脂即可,不需要频繁拆解维护。在实际设备集成过程中,这款主轴可以搭配单轴滑台完成进给动作,也可以固定安装在夹具旁,配合工件的移动完成铣削加工,对于加工行程不大的工序来说,采用固定主轴+工件移动的布局能大幅降低设备的制造成本,相比采购标准加工中心来完成单一简单工序,这种专用主轴单元的投入成本更低,占用的设备空间也更小。主轴本体的方形外壳上预留的传感器安装位,可以加装刀具破损检测传感器,在自动化产线中可以实时监测刀具的磨损状态,避免刀具断裂后出现批量废品。另外这款主轴的走线接口位于上部壳体的尾端,集成布线时可以将动力线、信号线从设备的立板内部走线,不会出现管线外露被切屑刮损的问题,整体的防护设计也适配机加工车间的多油、多切屑的使用环境,外壳的所有拼接面都做了密封槽设计,能达到车间常用的防护等级要求,日常使用中不需要额外加装防护罩就能满足使用需求。
