Bridgeport铣床X轴工作台端部轴承座结构

在普通铣床的日常运维与精度恢复作业中，X轴进给系统的端部支撑部件往往是容易被忽略但直接影响加工精度的核心零件，本次拆解建模的这款部件，正是适配Bridgeport系列万能铣床X轴工作台端部的集成式轴承安装座。从实际车间应用场景来看，这类部件承担着X轴丝杠端部径向与轴向载荷的承载功能，同时兼具轴端防护、安装基准定位的多重作用，在铣床长期进行铣削加工、尤其是重载断续切削工况下，原机轴承座容易出现安装孔位磨损、轴承位圆度超差、结合面形变等问题，直接导致X轴进给窜动、工作台爬行、加工面出现振纹等故障，因此这类部件的测绘建模与替换加工，是普通铣床设备大修、精度恢复环节中常见的测绘建模需求。

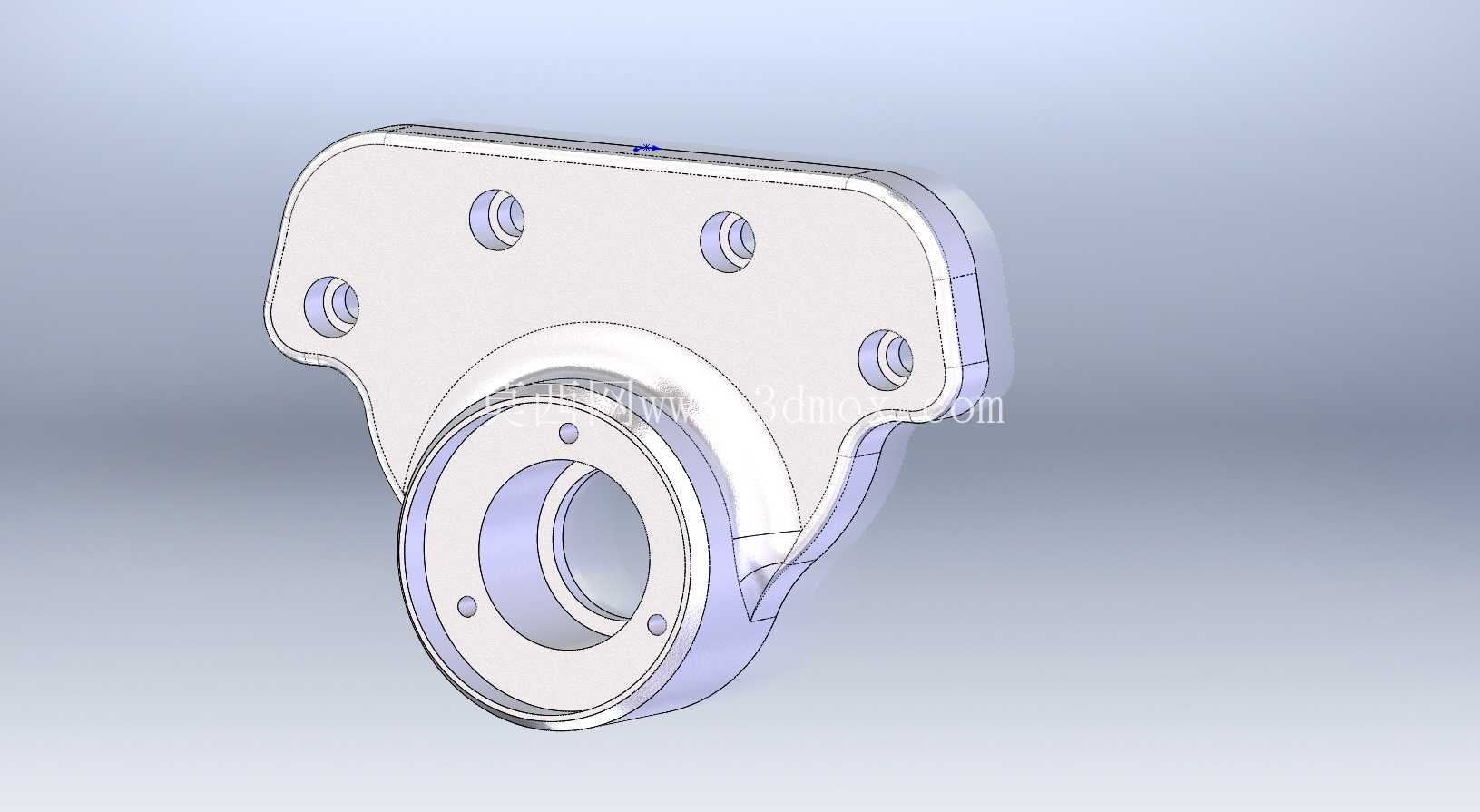

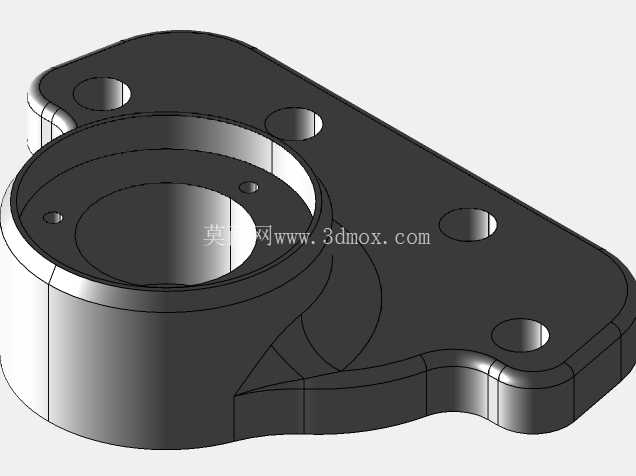

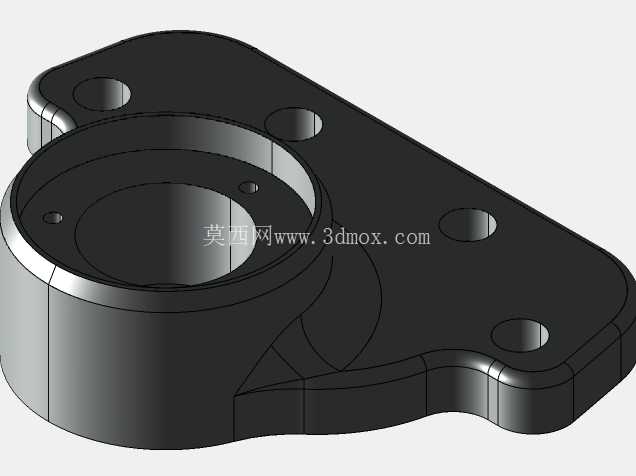

从结构功能特性来看，这款轴承座采用一体化板式安装结构，主体分为安装基板与轴承承托筒两个功能区域：下部的承托筒为阶梯孔结构，内置轴承安装位，孔位的同轴度、端面与孔轴线的垂直度直接决定轴承装配后的旋转精度，承托筒端面预留的三个小直径孔位为轴承端盖的固定孔，用于装配密封端盖，防止铣削加工过程中产生的金属切屑、切削液渗入轴承滚道，避免轴承过早出现磨粒磨损；上部的安装基板为不规则轮廓的平板结构，根据铣床床身端部的安装贴合面做了适配性的轮廓裁切，基板上分布四个贯通的安装沉孔，用于穿装固定螺栓将整个轴承座锁紧在床身端部的安装基面上，孔位的位置度公差直接决定装配后轴承孔与X轴丝杠的同轴度，若孔位偏差过大，会导致丝杠装配后出现别劲现象，直接加剧丝杠与螺母副的磨损，同时增大进给系统的运行阻力。

从设计思路层面还原，这类部件的设计完全围绕安装适配性与承载刚性展开：首先安装基板的轮廓并非规则矩形，而是根据床身端部的避让空间做了切角与轮廓修型，避免装配时与床身周边的润滑管路、行程限位挡块产生干涉；基板与承托筒的衔接位置做了大圆弧过渡结构，而非直角衔接，这一设计是为了降低应力集中系数，在铣床承受交变铣削载荷时，避免衔接位置因应力集中产生裂纹，同时过渡区域的壁厚做了均匀化处理，避免铸件在冷却过程中因壁厚不均产生缩孔、铸造应力等缺陷，提升铸件的成品率与结构强度。承托筒的壁厚根据轴承承载能力做了匹配设计，既保证足够的径向刚性，避免轴承外圈在重载下出现形变，又不会过度增加部件重量，造成材料浪费。

从安装边界与尺寸适配角度来看，这款轴承座的安装基面为平面，装配时需要与床身端部的加工基准面完全贴合，结合面的平面度公差需要控制在0.02mm以内，否则锁紧螺栓后会导致轴承孔出现形变，引发轴承卡滞；四个安装孔的中心距严格匹配床身端部的螺纹孔位置，装配时螺栓需要按照对角顺序逐步锁紧，避免单方向锁紧导致部件偏斜；承托筒的轴承安装孔与X轴丝杠的轴线同轴度需要控制在0.015mm以内，装配完成后需要手动盘动丝杠，确认全程无卡滞、无轻重不均的现象，再进行端盖的密封装配。端盖装配时需要在贴合面加装密封垫片，同时在轴承空腔内填充适配的锂基润滑脂，保证轴承长期运行的润滑条件，避免干磨导致的精度损失。

在实际建模过程中，这类部件的建模重点在于安装孔位的位置度还原、承托筒阶梯孔的尺寸精度还原，以及过渡圆弧的曲率匹配，因为这类替换件往往是在原机部件磨损后进行测绘加工，若建模时尺寸偏差过大，会导致现场无法装配，或是装配后精度达不到原机要求，直接影响铣床的加工精度。不同于标准轴承座，这类设备专属的集成式轴承座没有统一的标准尺寸，完全依附于对应型号设备的安装空间设计，因此建模过程中需要充分考虑现场装配的干涉问题，所有轮廓的裁切、孔位的分布都要完全匹配原机的安装边界，才能保证替换后的部件可以直接装配使用，无需二次修配。
