带座立式外球面拉块轴承组件结构

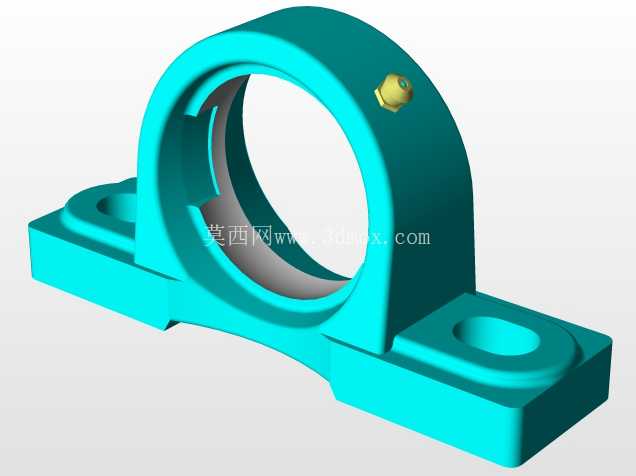

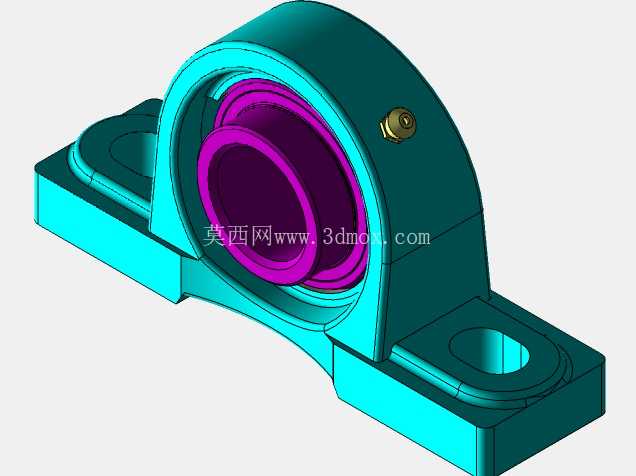

　　这类带立式安装座的外球面轴承组件，在轻工输送线、小型农机传动、食品包装设备的动力传递环节应用极广，核心作用是为旋转轴提供稳定径向支撑，同时补偿一定范围的轴系安装同轴度误差，降低现场安装的对位精度要求。从结构设计逻辑来看，整体采用分体组合式思路，铸造成型的立式轴承座作为承载基体，底部设置两个对称的长圆形安装孔，安装时可沿孔长方向微调轴承的轴向固定位置，适配不同机架的安装孔位偏差，避免硬对位造成的轴承内圈憋劲、运转卡滞问题。轴承座的承窝部分采用与外球面轴承外圈匹配的球面配合结构，当穿入的传动轴存在小幅角度偏斜时，轴承外圈可在承窝内自适应转动调心，抵消轴系挠曲、安装面不平带来的附加载荷，大幅延长轴承的实际使用寿命。

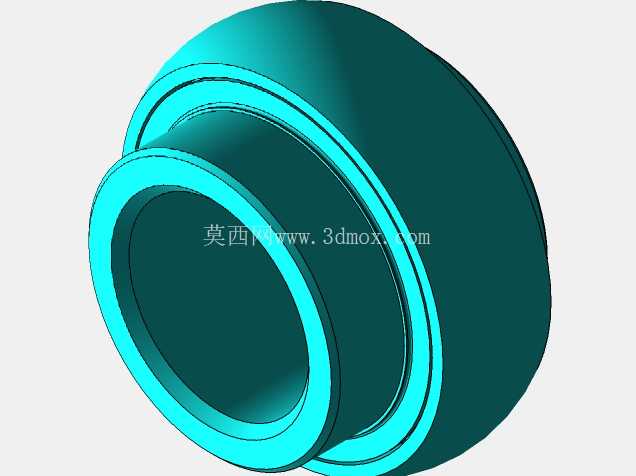

　　内置的外球面轴承内圈采用宽内圈设计，可通过顶丝与传动轴实现锁紧固定，不需要额外加工轴肩定位，现场装配时只需将轴穿入内圈，拧紧侧面的紧定螺钉即可完成固定，装配效率远高于普通深沟球轴承配剖分式轴承座的组合方案。座体侧面预留的注油嘴位置，可直接连通轴承内部的储油空间，设备日常维护时不需要拆解轴承组件，直接通过油枪注入润滑脂即可完成保养，适配长时间连续运转的工况需求。

　　从安装边界来看，这类轴承座的底面为全平面加工结构，安装时需要贴合的机架平面平面度公差建议控制在0.1mm以内，避免安装后座体发生形变挤压轴承外圈；两个安装孔的中心距是选型时的核心匹配参数，需要与机架预设的安装孔位严格对应，长圆孔的宽度适配常用的六角螺栓规格，安装时需加装平垫圈增大接触面积，防止螺栓压紧时压溃铸座的安装面。轴承内孔的直径尺寸直接适配对应直径的光轴，不需要在轴上加工定位台阶，轴的插入端建议做15度倒角引导，避免装配时刮伤轴承内圈的密封胶圈。组件整体的外形轮廓做了圆角过渡处理，没有尖锐的凸起棱角，既可以降低铸造时的应力集中风险，也能避免设备运转过程中剐蹭操作人员或周边管线。

　　在实际工况适配中，这类组件可承受中等强度的径向载荷，也能承受小幅的轴向窜动力，适合转速不超过3000rpm的中低速传动场景，比如皮带输送机的托辊支撑、小型风机的转轴固定、包装设备的辊轮传动位都能看到这类结构的应用。设计建模过程中，需要重点保证轴承座承窝的球面尺寸与轴承外圈的球面尺寸公差匹配，间隙过大会造成运转时轴承晃动、产生异响，间隙过小则会导致调心功能失效，轴承温升过快；底部安装孔的位置度公差需要严格控制，否则现场安装时会出现螺栓无法穿入的问题；注油嘴的安装螺纹孔需要与轴承内部的油道完全连通，避免注油时润滑脂无法进入轴承滚道位置，造成干磨失效。轴承内置的密封结构采用双唇口橡胶密封圈，可阻挡外界的粉尘、水汽进入轴承滚道，同时防止内部润滑脂泄漏，适配多粉尘、有少量喷淋的生产车间环境，不需要额外加装外部密封防护结构。座体的承窝上方设置的定位凹槽，可配合轴承外圈的定位销，防止轴承外圈在承窝内随轴同步转动，避免座体承窝被磨损后出现配合间隙过大的问题。
