油田采油作业游梁式抽油机结构展示

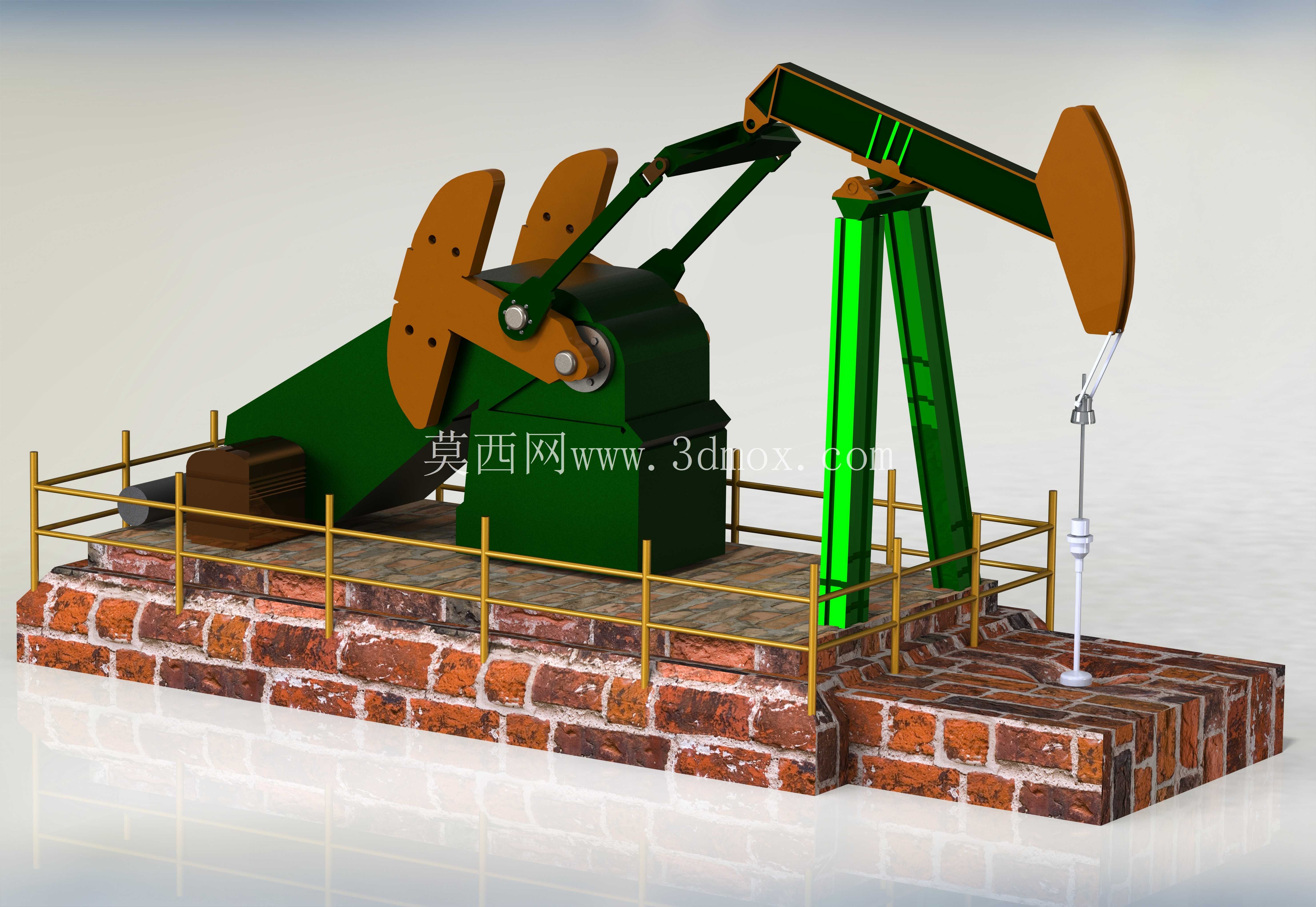

　　在陆上石油开采的井场作业场景中，游梁式抽油机是应用范围最广的有杆采油核心设备，也就是一线作业人员常说的“磕头机”，这类设备承担着将地下油层中的原油举升到地面的核心功能，从常规稀油开采到稠油热采井场，从东部老油田的加密井到西部戈壁的新建产能区块，都能见到这类设备的身影。这套三维结构完整还原了常规型游梁抽油机的全部核心组成，从底部的砖砌基础平台、外围安全防护围栏，到减速箱总成、曲柄平衡块、游梁支架、驴头悬绳器结构，每一处连接关系都按照现场实际装配逻辑搭建，没有做简化省略，能够直观呈现设备的运动传递路径。

　　从设计逻辑来看，这类抽油机的核心是通过四连杆机构将减速箱输出的旋转运动，转化为游梁绕支架轴承座的往复摆动，最终带动驴头端部的悬绳器做上下垂直往复运动，拉动井下抽油杆柱带动抽油泵完成原油抽吸，整套结构的设计核心是平衡驴头侧的井下杆柱载荷，因此在曲柄位置配置了两块可调式平衡块，通过调整平衡块在曲柄上的固定位置，匹配不同井深、不同杆柱重量下的平衡需求，降低减速箱输入轴的扭矩波动，减少电机的功率损耗。模型中还原的砖砌基础是现场安装的核心边界，这类基础需要根据设备的悬点最大载荷、冲程长度做对应的承载力计算，基础顶面的预埋螺栓位置必须和设备底座的安装孔位完全对齐，基础周边预留的操作平台宽度要满足日常巡检、平衡块调整、皮带更换等作业的操作空间，外围的黄色安全围栏高度按照现场安全规范设置，完全围合曲柄、平衡块等旋转运动部件的运动范围，避免巡检人员误入运动区域发生机械伤害。设备的支架采用双立柱桁架式结构，这种结构相比单立柱拥有更好的抗侧向载荷能力，能够承受游梁摆动过程中产生的交变侧向力，支架顶部的中央轴承座是游梁的摆动支点，轴承座的安装水平度直接影响整套设备的运行稳定性，若安装偏差过大，会导致游梁运行过程中出现偏磨，加速轴承、连杆连接销的磨损。驴头的弧面设计是整套结构的细节关键，弧面的曲率中心必须和游梁的摆动支点重合，才能保证驴头摆动过程中，悬绳器始终保持垂直上下运动，不会对井口光杆产生侧向拉力，避免光杆偏磨井口密封件造成原油泄漏。

　　减速箱部分采用分体式箱体结构，输入轴通过皮带轮和驱动电机连接，输出轴两端连接曲柄，箱体内部的齿轮传动组将电机的高转速低扭矩输入，转化为低转速大扭矩输出，匹配抽油作业每分钟3到9次的冲次需求，模型中也还原了减速箱的油位观察、放油螺栓等细节结构，和现场实际设备的维护点位完全对应。从安装边界来看，这类常规10型抽油机的安装基础长度通常在6米左右，宽度在2.5米左右，游梁处于水平位置时设备总高度在5米上下，驴头处于下死点时，悬绳器和井口采油树的顶部间距要满足防冲距调整的空间需求，设备底座和基础之间需要加装减震垫铁，抵消设备运行过程中产生的振动，避免基础出现不均匀沉降。

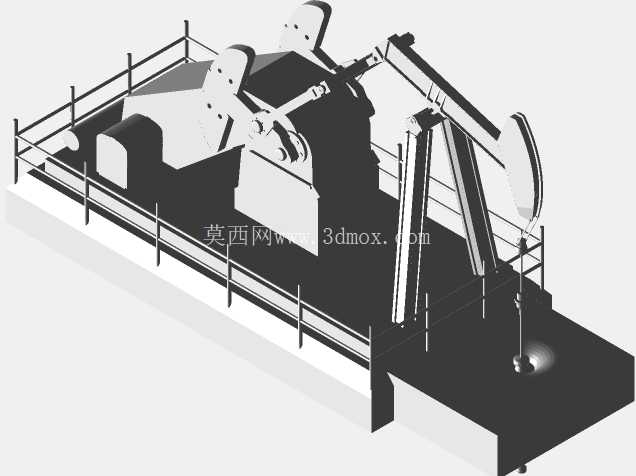

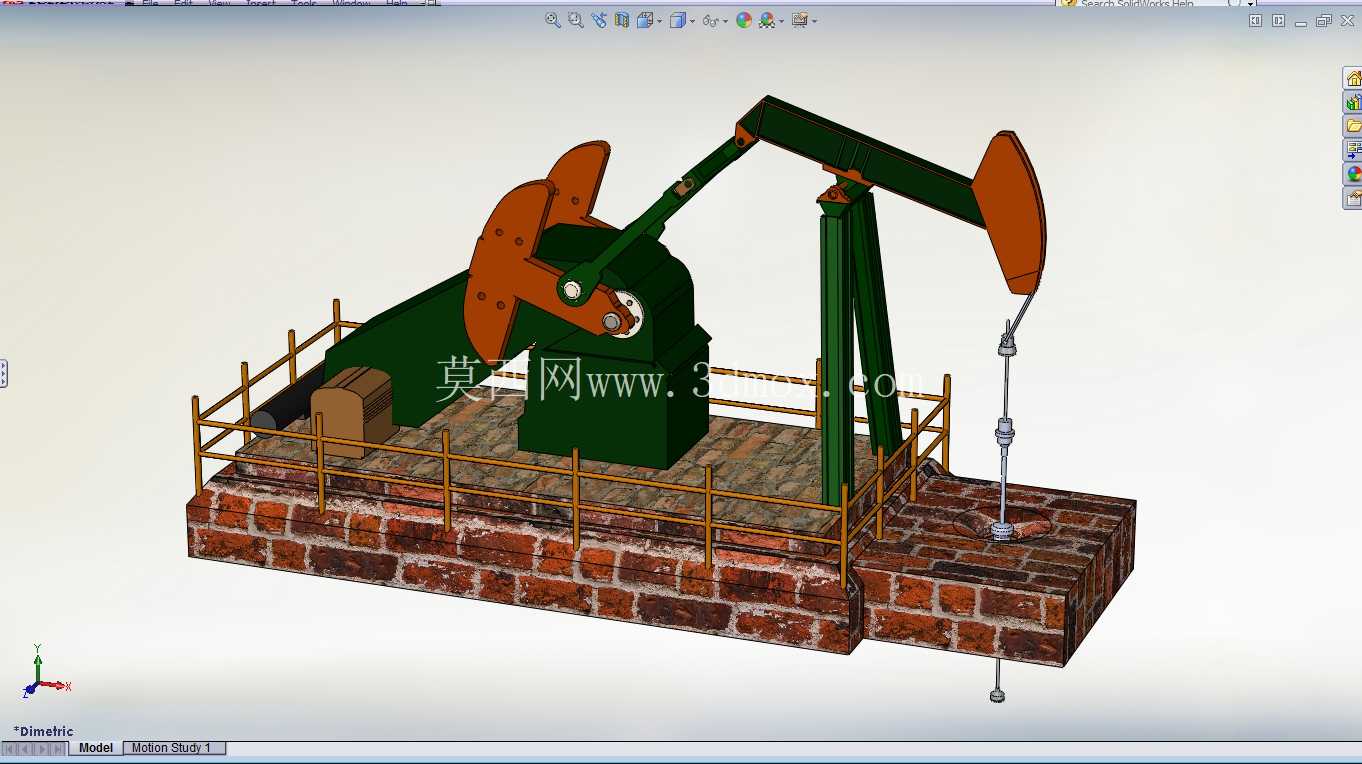

　　这套模型完整呈现了设备的装配层级，从最底部的基础预埋、底座固定，到中间的动力、传动、平衡结构，再到上部的游梁、驴头、悬绳结构，甚至连围栏的立柱间距、栏杆层数都按照现场实际比例还原，能够用于新入职油田作业人员的设备结构培训，也可以作为采油工程相关课程的教学演示模型，帮助学习者直观理解四连杆机构在采油设备上的实际应用，理解平衡调整、冲程冲次匹配这些现场作业内容对应的结构原理，避免只看平面图纸产生的空间认知偏差。在建模过程中，所有转动副的位置都按照实际铰接关系设置，能够直观演示曲柄旋转一周过程中，游梁从下死点到上死点再回到下死点的完整运动循环，清晰展示上冲程、下冲程过程中各部件的位置变化，理解上冲程过程中悬点载荷拉动杆柱上行、抽油泵固定阀打开原油进入泵筒，下冲程过程中游动阀打开、泵筒内原油进入油管的整个采油过程对应的机械动作逻辑。
