日常运维中拆换下来的80*25mm规格轴流风扇,多数因轴承磨损出现运行噪音过大的问题,直接报废会产生不少电子废弃物,直接复用又会给机箱、小型工控设备带来持续的噪音干扰,这类风扇的扇叶、电机绕组大多仍能正常工作,仅需对固定结构做适配改造,就能让旧风扇重新投入使用,适配更多安装场景。

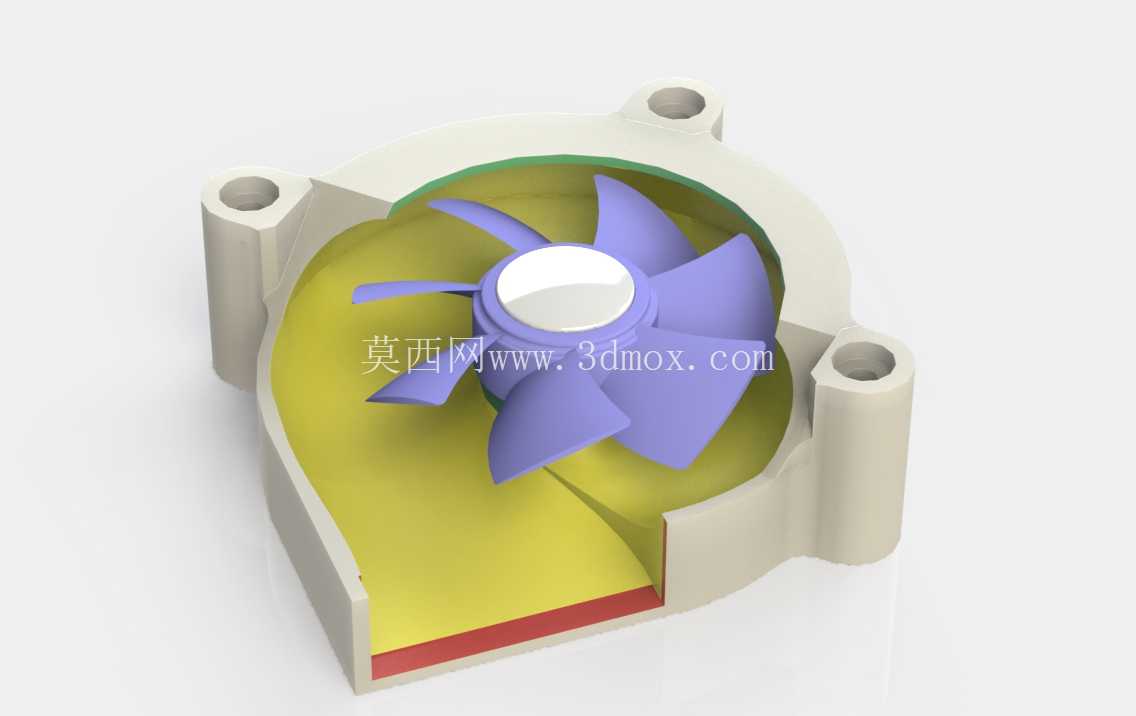

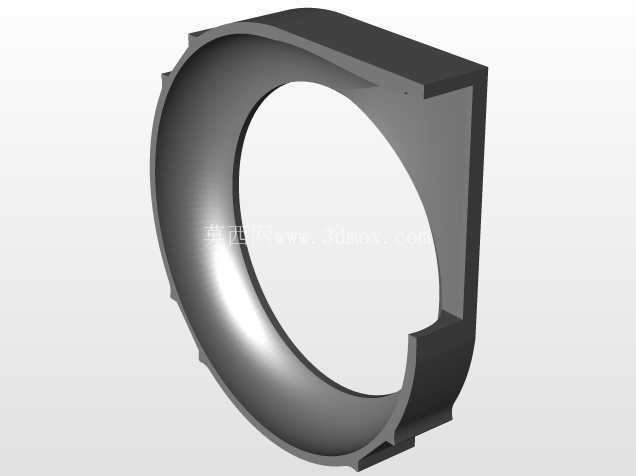

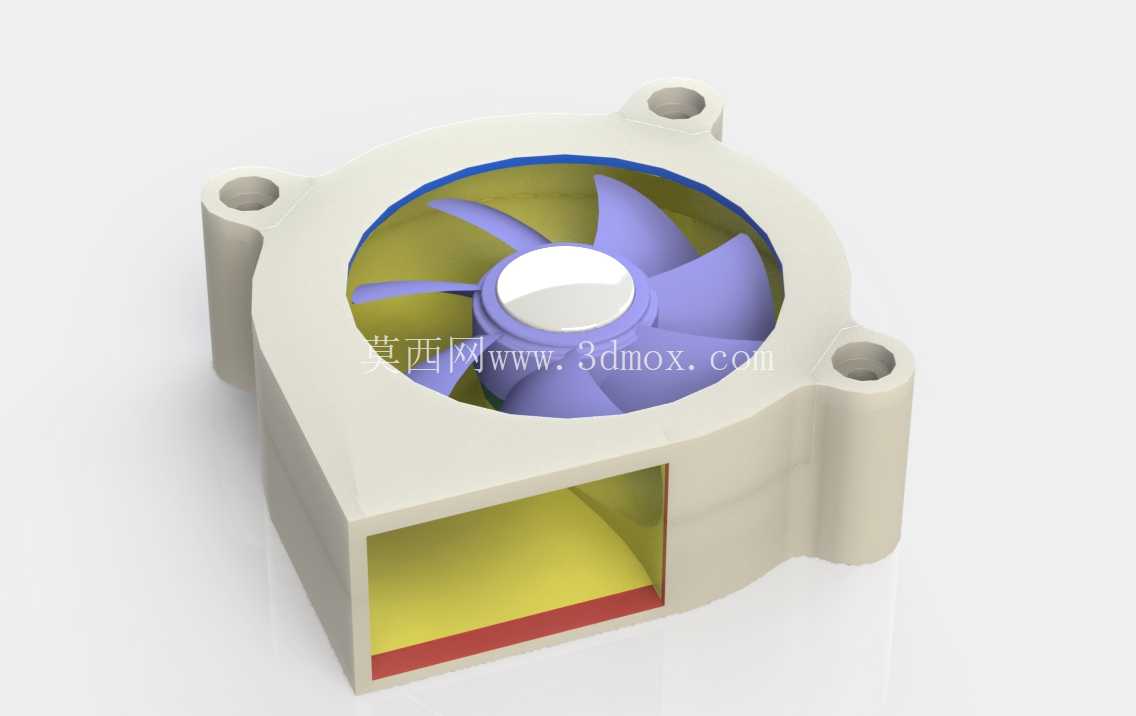

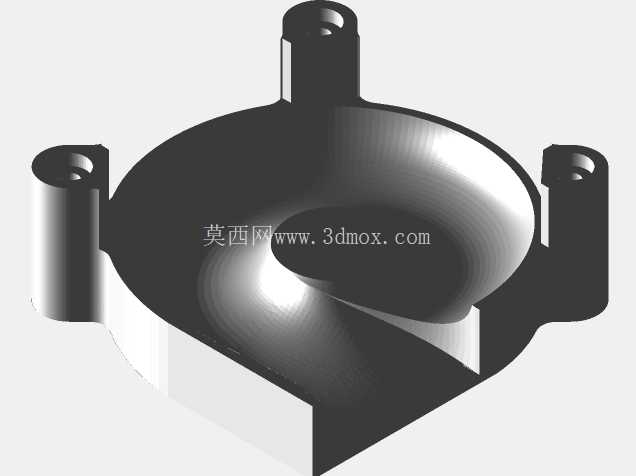

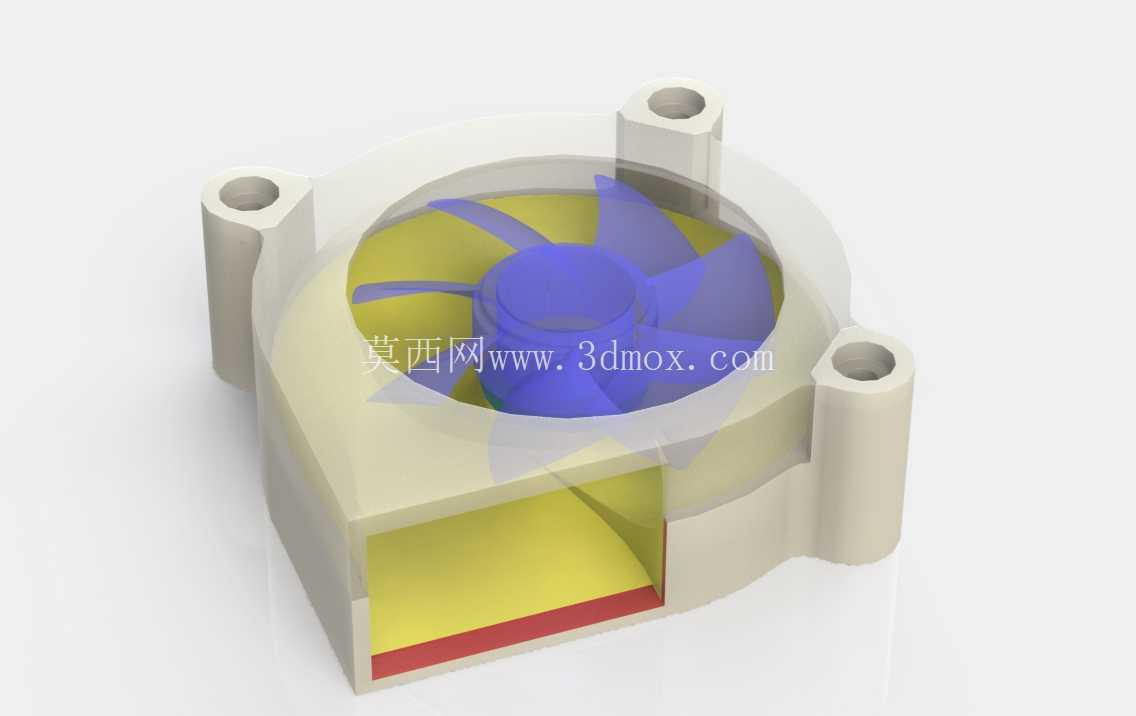

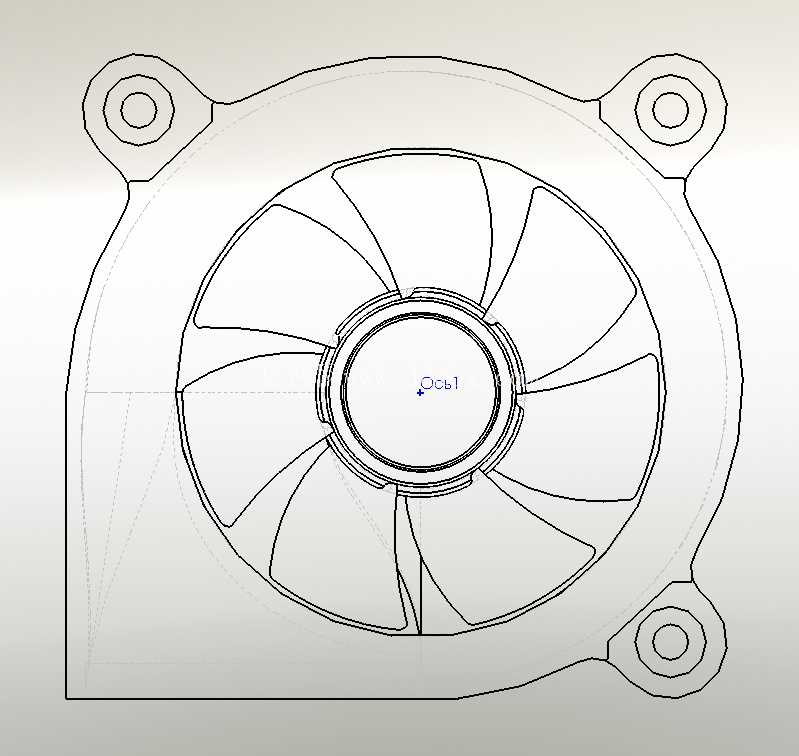

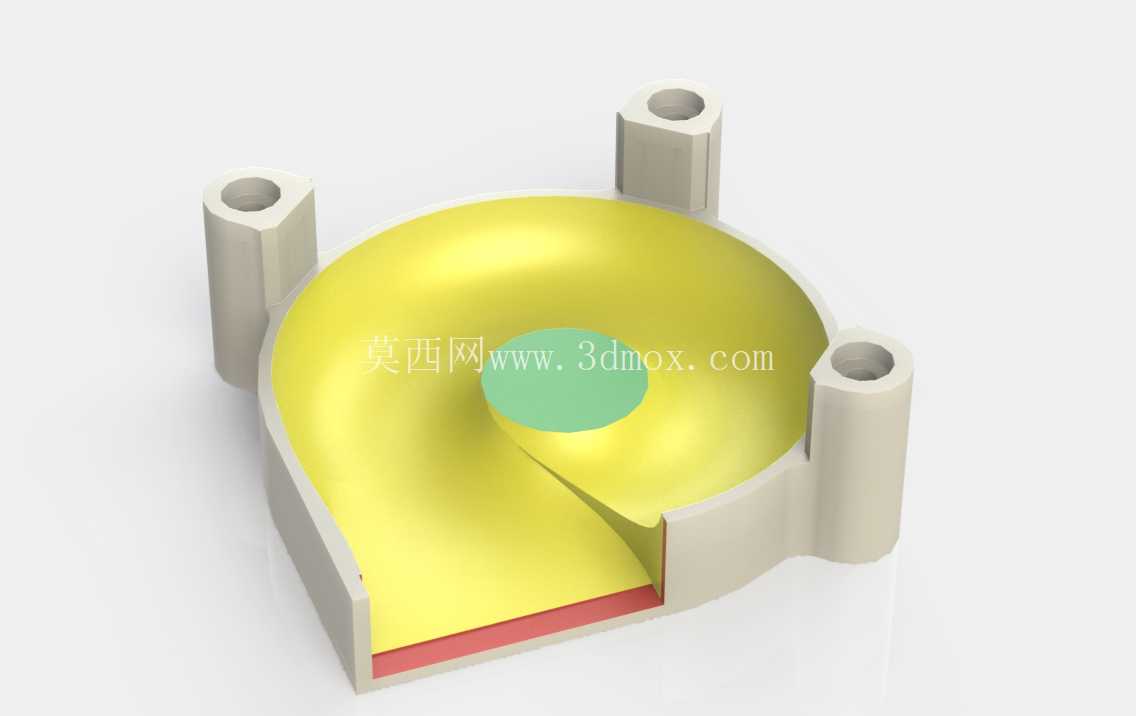

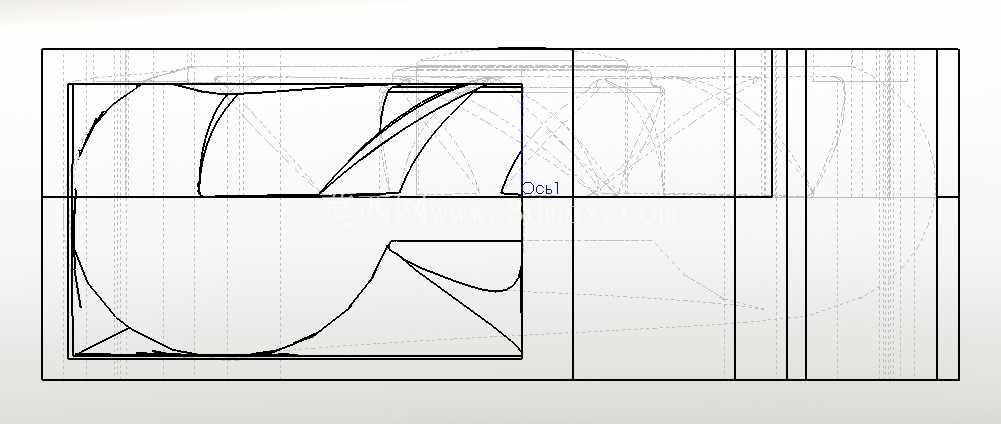

这套改造结构的核心设计思路,是保留旧风扇完整的扇叶与电机总成,通过替换原有硬质塑料固定框架,在固定位增加减震缓冲结构,从振动传递路径上切断噪音传播的渠道。原有旧风扇的安装脚位与外框为一体硬质注塑结构,电机运行时的径向、轴向振动会直接通过安装螺丝传递到机箱钣金或者散热片上,形成结构传声,这也是旧风扇即便扇叶动平衡正常,运行时仍有明显低频嗡嗡噪音的核心原因。改造结构将原有一体外框拆分为主体基座与上盖两个独立打印部件,基座预留了和旧风扇电机尺寸匹配的中央安装位,安装位与基座外圈的安装柱之间做了镂空隔离设计,预留出粘贴双面泡棉胶的间隙,泡棉层作为阻尼减震层,能够吸收电机运行时产生的微幅振动,避免振动直接传导到安装固定端。

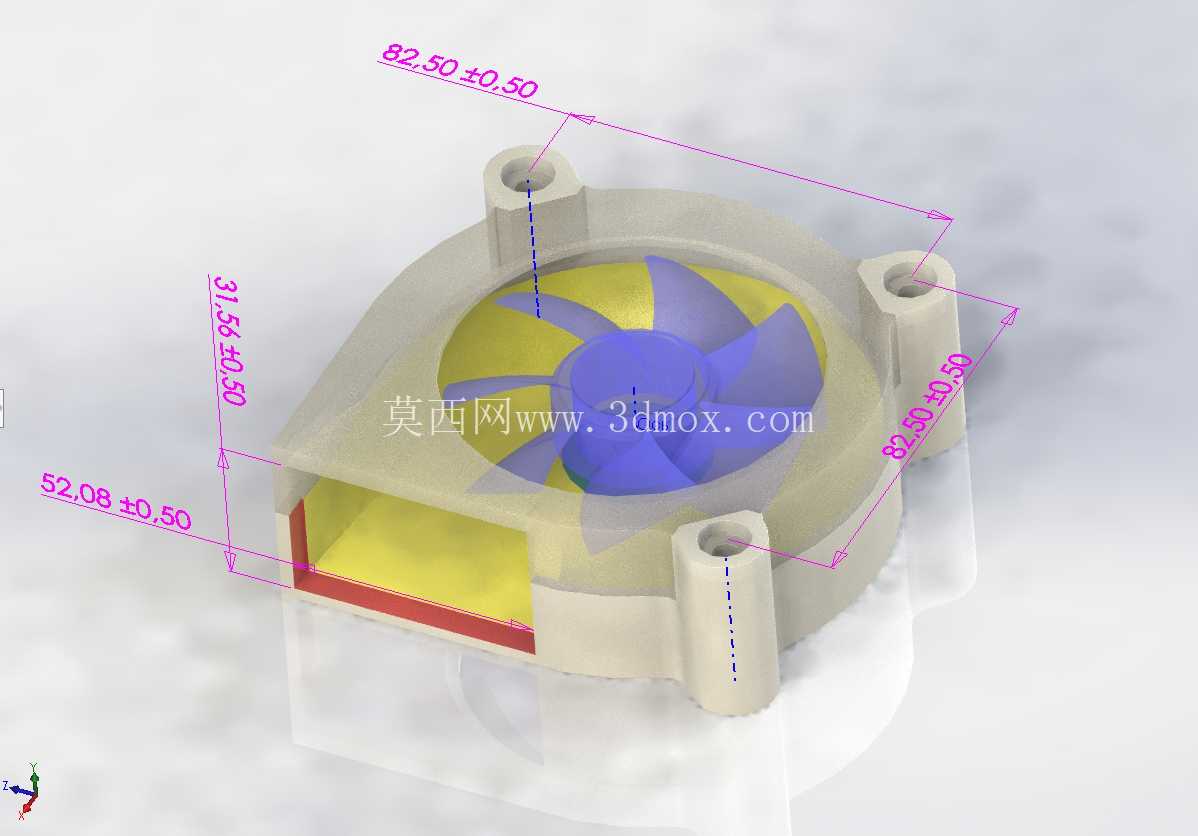

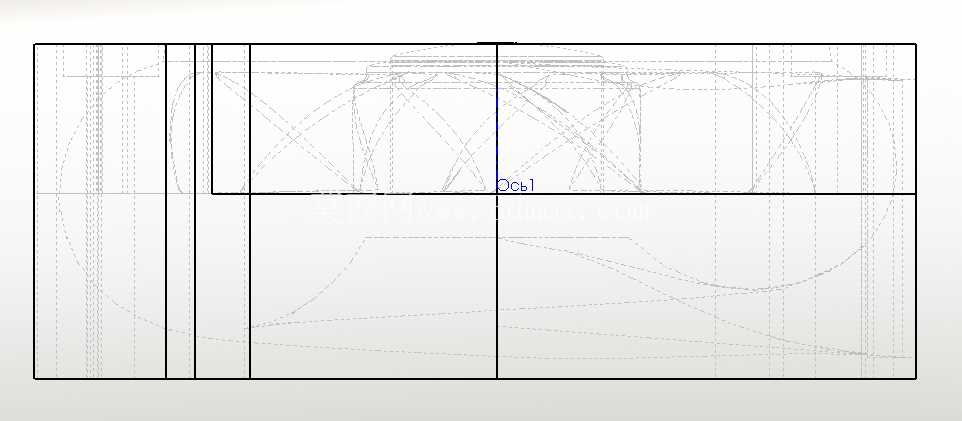

安装边界尺寸上,改造后的结构保留了原80mm风扇的核心出风范围,同时兼容92mm标准风扇的安装孔位,安装柱中心距为82.50±0.50mm,适配原80mm风扇的安装孔位,同时外扩的安装位可直接固定在标准92mm风扇的安装位上,无需额外打孔转接。整体结构总高度控制在31.50±0.50mm,安装柱的壁厚做了加厚处理,柱脚位置增加了圆角过渡,避免3D打印层间受力开裂,安装孔内径为3.08±0.50mm,适配常用的M3机箱风扇固定螺丝,无需额外攻丝,可直接拧入固定。出风侧的开孔做了导风角度优化,相比原风扇的平直格栅,导风边做了小角度倾斜,能够减少出风时的风切紊流,进一步降低气流噪音。

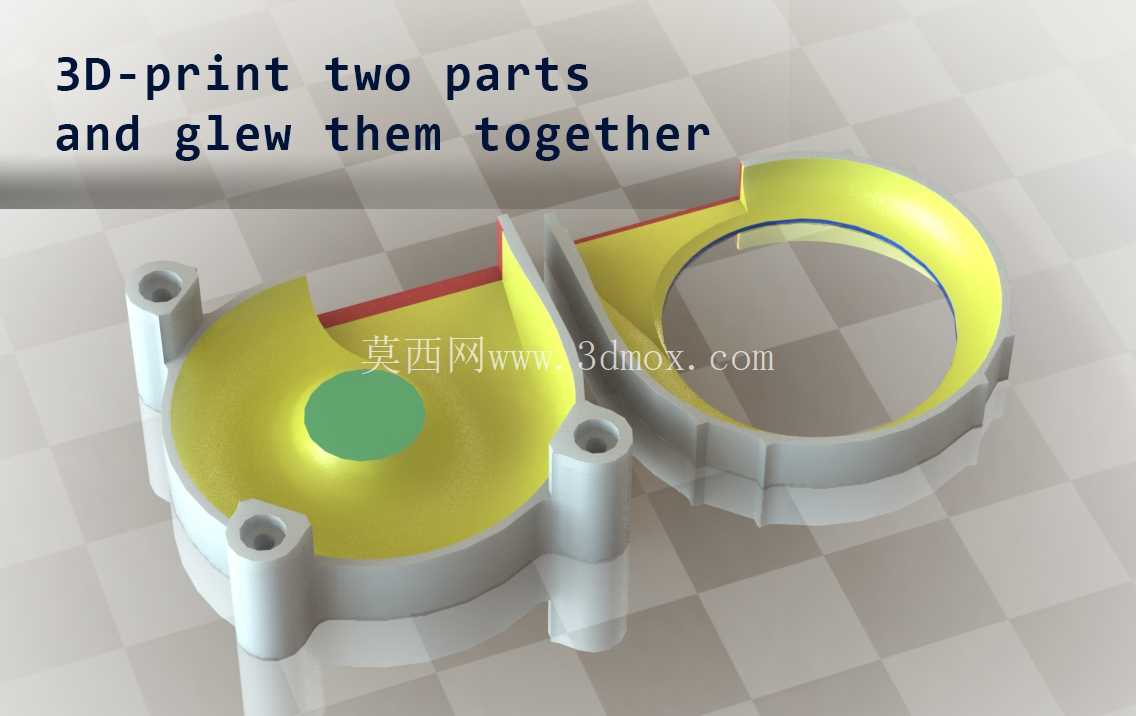

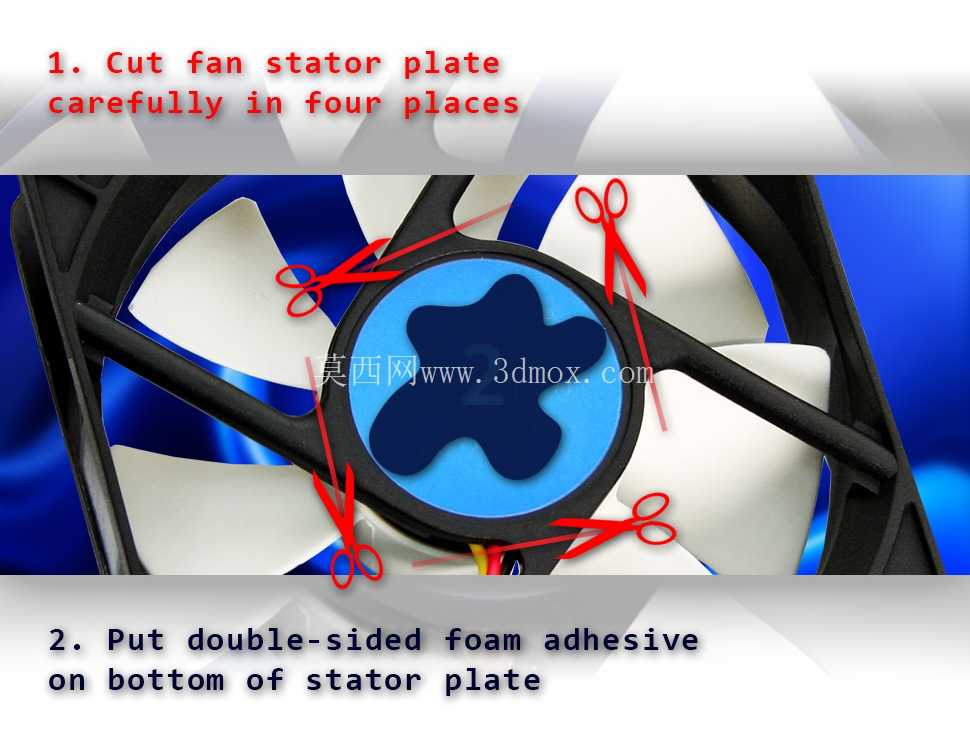

实际装配时,先将拆解下来的旧风扇电机与扇叶总成放入基座的中央定位槽,在定位槽与基座外圈的连接间隙处填充2mm厚的双面泡棉胶,泡棉胶需完全贴合接触面,避免出现硬接触点,之后将上盖与基座对齐,使用丙酮或者强力胶将两个粘接面完全粘合,粘合时需注意保持上下部件的同轴度,避免扇叶转动时蹭到外框内壁。粘合固化后,可根据安装场景选择对应的安装孔位,若安装在原80mm风扇位,直接使用基座上的四个标准安装柱固定即可;若需要替换92mm规格风扇,可利用外扩的安装位直接固定,无需额外转接支架。
这类改造结构主要适配桌面PC机箱、小型NAS设备、入门级网络交换机、桌面3D打印机控制盒等对运行噪音有要求的设备散热场景,相比直接采购全新的静音风扇,改造旧风扇的成本仅为全新风扇的十分之一不到,同时也减少了电子废弃物的产生。结构设计时针对FDM3D打印工艺做了专门优化,所有打印面均避免了大角度悬空结构,无需添加支撑即可完成打印,两个分体部件的粘接面做了定位止口设计,粘合时无需反复对位,降低装配难度。打印时可根据使用场景选择材料,常规室内使用场景选用ABS或者PETG材料即可,若需要在更高温度的机箱内部使用,可选用耐温更好的PC材料打印,泡棉减震层建议选用密度适中的EPDM泡棉,避免泡棉过软导致风扇运行时出现晃动,或者过硬导致减震效果不足。
结构的出风面做了镂空率优化,镂空率达到70%以上,不会阻挡风扇的正常出风,相比原风扇的外框,出风阻力降低约12%,在相同转速下能够获得更高的实际出风量。安装柱的高度做了统一控制,固定后风扇与安装面之间会预留2mm左右的间隙,避免安装面直接贴死风扇进风侧,影响进风效率。针对旧风扇可能存在的导线引出位置差异,基座侧边预留了通用的导线出线槽,无论旧风扇的导线从哪个位置引出,都可以通过出线槽规整走线,避免导线被夹在安装面与结构之间出现破损。
