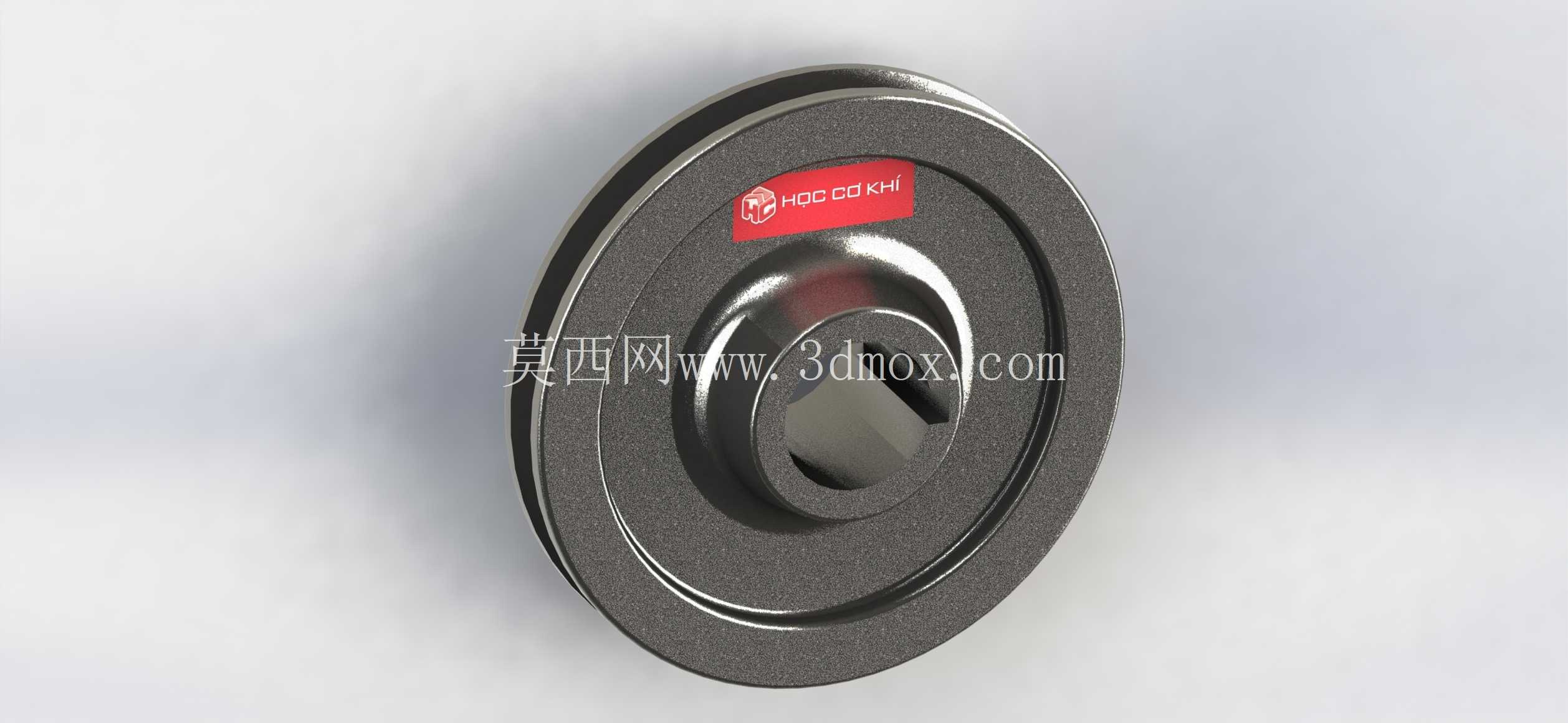

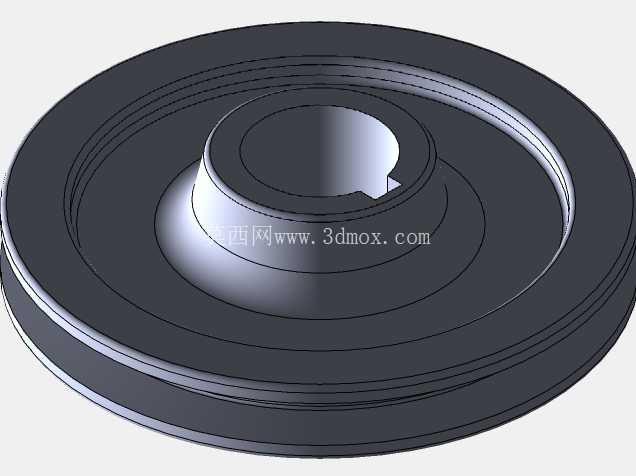

带键槽安装位的工业传动滑轮结构

这类带中心键槽的滑轮，在轻载传动、物料导向的场景里应用极广，从车间小型输送线的张紧轮组，到工装夹具的拉线导向结构，再到小型起重设备的导向轮位，都能见到这类结构的身影。不同于重载起重场景的厚辐板滑轮，这款滑轮采用单槽轮缘设计，轮缘的弧面曲率完全适配常规直径的钢丝绳、尼龙牵引绳，不会出现绳体跑偏、卡滞的问题，轮缘边缘做了小角度倒角，避免绳体在偏角牵引时被锐边割伤，能有效延长牵引件的使用寿命。

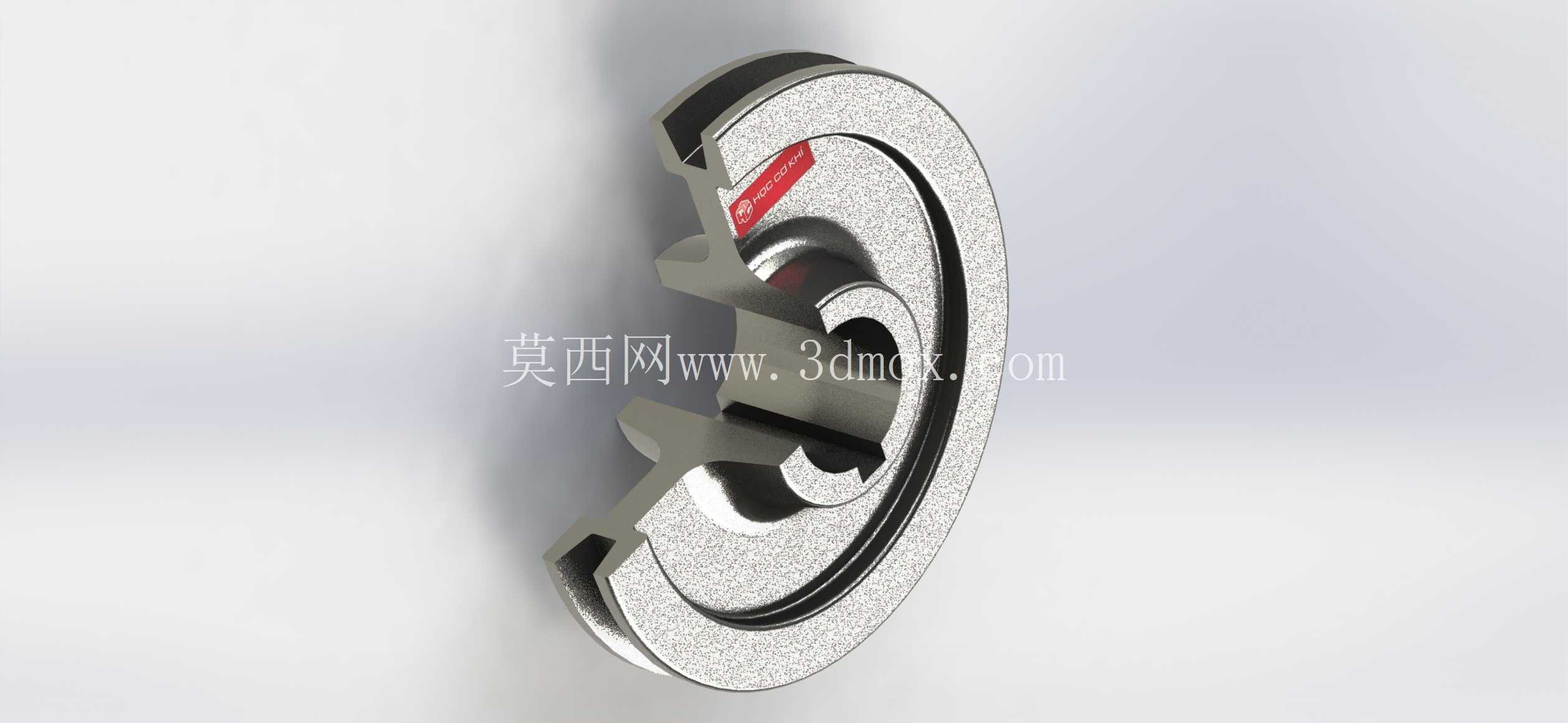

从结构设计逻辑来看，中心的键槽是整个零件的核心安装基准，键槽的尺寸公差需要和配套的传动轴做过渡配合，保证传动过程中不会出现轮体和轴的相对滑动，传递扭矩时不会产生旷量。轮毂部分做了加厚处理，相比轮缘的厚度，轮毂的轴向长度更长，这样的设计是为了增加轮体和传动轴的接触面积，降低接触面的压强，避免长期交变载荷下轮毂出现开裂、松旷的问题。轮辐部分采用了平滑过渡的凹面结构，没有多余的加强筋，一方面是适配铸造工艺的拔模需求，减少铸造时的应力集中点，另一方面也能在保证整体结构强度的前提下，尽可能降低轮体的自重，减少转动时的惯量，让传动过程更平顺，尤其是在频繁启停的传动场景里，低惯量的轮体能有效降低驱动端的负载冲击。

实际安装时需要注意，轮体的轴向定位要靠轴肩和锁紧挡圈配合，轮毂两端的端面都做了车削加工，平面度控制在合理范围内，能和定位件完全贴合，不会出现安装偏斜导致的轮体跳动问题。轮槽的表面粗糙度需要达到对应的加工要求，不能有明显的铸造毛刺、凸起，否则会加速牵引绳的磨损，实际投产时铸造完成后需要对轮槽做精车处理，保证槽面的光滑度。从安装边界来看，这类滑轮的径向尺寸需要和周边的结构件预留足够的安全间隙，尤其是轮缘的外侧，要避免和设备的机架、护罩产生摩擦，轴向方向也要预留出绳体摆动的空间，防止牵引绳在工作偏角范围内蹭到周边结构。

在日常的设备维护场景里，这类滑轮的检查重点主要是键槽的磨损情况、轮槽的磨损深度，一旦键槽出现压溃变形，就会导致传动异响、轮体晃动，需要及时更换；轮槽如果磨损出明显的台阶，就会出现夹绳、跳绳的问题，也需要做报废处理。设计这类零件的时候，很多新手容易忽略轮毂长度和轴径的比例关系，要是轮毂做的过短，轮体在轴上的固定就会不稳定，转动时很容易出现偏摆，加速轴承和轴的磨损；要是轮缘的厚度设计过薄，受到侧向力的时候很容易出现轮缘变形，甚至开裂。这款结构的壁厚过渡非常均匀，从轮缘到轮毂的壁厚变化没有出现突变，铸造的时候不容易产生缩孔、砂眼等缺陷，成品率更高，也能避免应力集中导致的零件断裂问题。

另外，中心的安装孔和键槽的位置度要求也很关键，键槽的对称度需要控制在公差范围内，否则安装的时候键无法顺利装入，即便强行装配，也会出现传动受力不均的问题，一侧的键面受力过大，很容易出现键的剪切失效。轮体的静平衡也是设计时需要考虑的点，尤其是在转速较高的传动场景里，均匀的壁厚结构能减少初始的不平衡量，后续做静平衡处理的时候不需要去除太多材料，就能达到使用要求。
