1/4六角转1/2方头快拆接杆适配结构

在日常装配、设备维保、五金加工的现场作业场景里，经常会遇到工具接口不匹配的问题——手里的1/4英寸六角柄电动起子、气动螺丝刀，没法直接驱动1/2英寸方头接口的套筒，这时候就需要这类转接适配器来完成接口的转换衔接，不用额外更换动力工具，也不用准备多套不同接口的耗材，能大幅压缩作业前的工具准备时间，减少现场工具的携带数量。

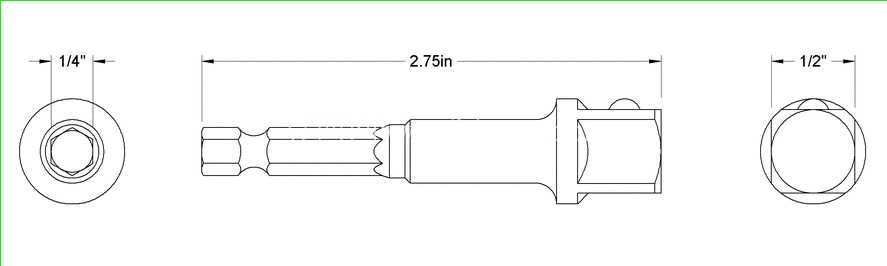

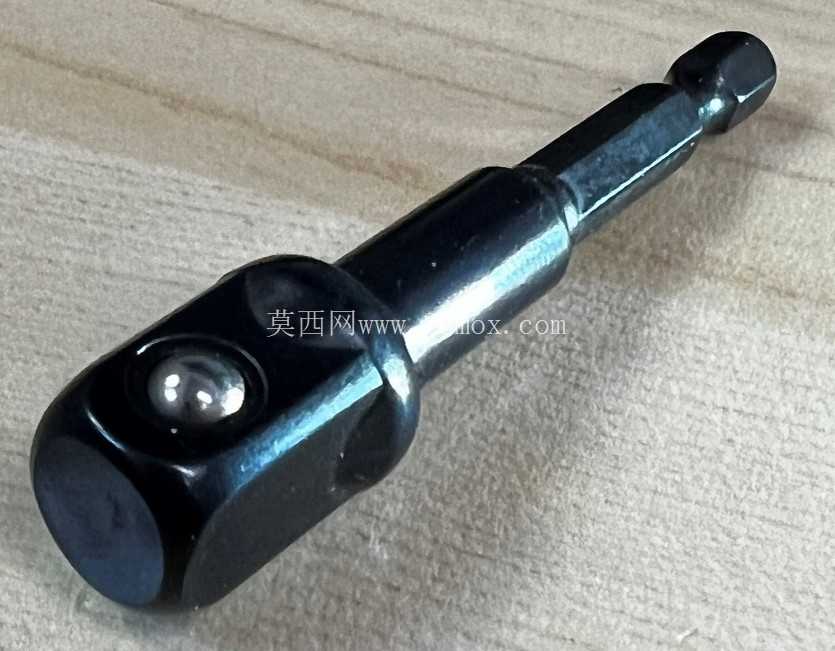

这款转接件整体总长约2-3/4英寸，主体采用合金钢材质的结构设计，一端是标准1/4英寸六角夹持柄，表面做了公差适配的尺寸控制，能直接卡入带1/4英寸六角夹头的电动起子、气动螺丝刀或者手动螺丝刀的夹头内部，六角柄的对边尺寸严格匹配通用夹头的夹持范围，不会出现夹持打滑、柄部晃荡的问题，夹头锁紧后能稳定传递扭矩，不会因为扭矩过载出现柄部脱开的情况。另一端是标准1/2英寸方形驱动头，方头的尺寸完全适配常规1/2英寸系列套筒的方孔，方头上集成了球形制动锁止结构，也就是那个外露的钢珠结构，当套筒套入方头之后，钢珠会在内部弹簧的作用下卡入套筒方孔的定位凹坑内，防止作业过程中套筒从方头上脱落，不需要额外的销钉或者橡胶圈固定，拆装套筒的时候只需要稍微用力推拉就能完成，兼顾连接可靠性和拆装效率。

从结构设计的角度来看，这款转接件的中间杆部做了阶梯变径的处理，靠近六角柄的位置直径稍小，靠近方头的位置直径逐步放大，这种变径设计不是随意做的造型，而是根据扭矩传递的应力分布做的优化：六角柄端输入的扭矩，通过杆部传递到方头端输出，越靠近输出端，需要承受的扭矩载荷越大，逐步放大的杆径能让应力分布更均匀，避免在台阶位置出现应力集中导致的杆部断裂，同时杆部的表面做了发黑处理，既能起到基础的防锈作用，也能提升表面的耐磨性能，减少和周边物件剐蹭带来的表面损伤。

在实际安装使用的时候，需要注意几个边界条件：首先是夹持端的插入深度，1/4英寸六角柄插入夹头的深度不能小于15mm，否则夹头的夹持力不足，大扭矩作业时容易出现柄部打滑，甚至会磨圆六角柄的棱角导致整个转接件报废；其次是输出端的套筒匹配，必须使用标准1/2英寸方孔的套筒，不能用磨损过度、方孔变形的旧套筒，否则会导致钢珠无法有效锁止，作业时套筒飞出存在安全隐患；另外这款转接件的额定传递扭矩要匹配1/4英寸六角柄工具的常规输出范围，不能用大扭矩的1/2英寸风炮直接接这个转接件使用，否则超过杆部的强度极限会出现杆部扭断、方头崩裂的问题。

在装配线的批量锁付作业里，这类转接件的使用频率非常高，比如汽车零部件装配工位，工人需要用同一把电动起子，一会拧小规格的十字螺丝，一会拧大扭矩的六角螺母，只需要拔下批头换上这个转接件，再接上对应规格的1/2英寸套筒就能快速切换作业模式，不用来回更换工具，能有效提升单工位的作业效率。在设备维保的现场，比如生产线的设备抢修，维保人员不需要携带整套不同接口的工具，只需要带一把常用的1/4英寸六角柄起子，配上这个转接件和几个常用规格的1/2英寸套筒，就能处理大部分的螺栓锁付需求，减少工具包的负重，也避免了因为工具接口不对导致的维保停滞。

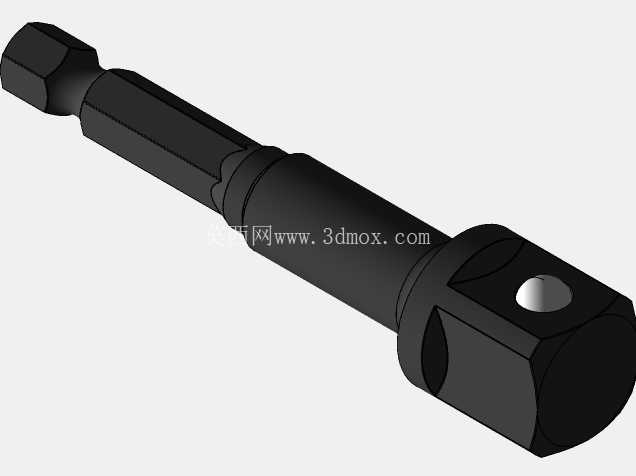

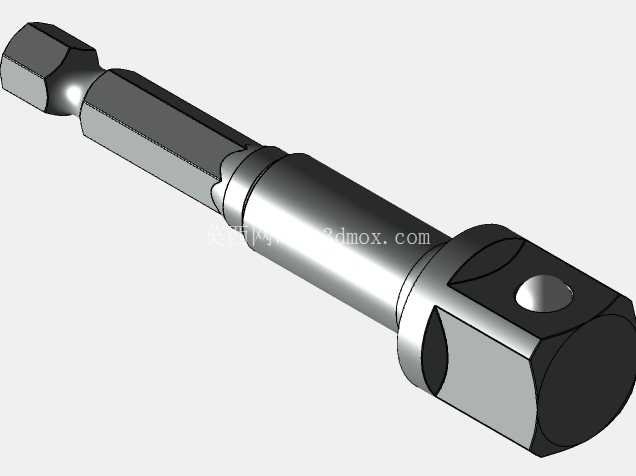

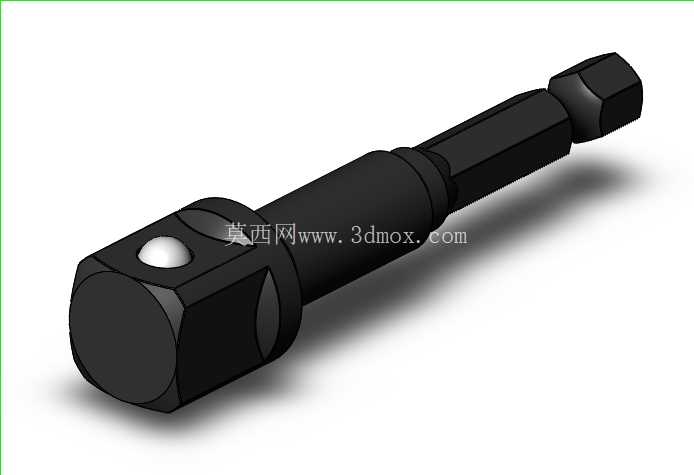

从建模的细节来看，这个转接件的所有尺寸都严格遵循五金工具的行业通用标准，六角柄的对边尺寸、方头的对边尺寸、钢珠的凸出高度、各段台阶的过渡圆角都做了精准的还原，没有出现尺寸偏差导致的装配干涉问题，比如方头和套筒的配合间隙控制在合理范围内，既不会因为间隙太小导致套筒套入困难，也不会因为间隙太大导致套筒晃动、扭矩传递出现冲击。杆部的过渡位置都做了圆角处理，没有尖锐的直角棱边，既避免了热处理的时候出现应力开裂的问题，也能防止使用过程中棱边划伤操作人员的手。球形制动结构的内部弹簧腔、钢珠安装孔的位置也做了准确的建模还原，能直观看到锁止结构的工作原理，对于做工具类结构设计的工程师来说，这个模型可以作为接口设计的参考，直接套用标准接口的尺寸参数，减少自己查标准、算公差的工作量。

在日常的工具存储过程中，这类转接件要和批头、套筒放在专门的工具盒里，避免和其他尖锐的五金件混放磕碰，否则会把六角柄的棱角、方头的定位面磕伤，导致夹持打滑或者套筒无法安装。如果钢珠位置进入了铁屑、灰尘，要及时清理，然后滴少量的润滑油保养，保证钢珠能灵活弹出，否则会出现锁止失效的问题。长期使用之后如果发现钢珠磨损、弹簧弹力不足，要及时更换转接件，不要继续使用，避免作业时套筒脱落引发安全事故。
