带NEMA17陡坡电机的铝型材CNC机架结构

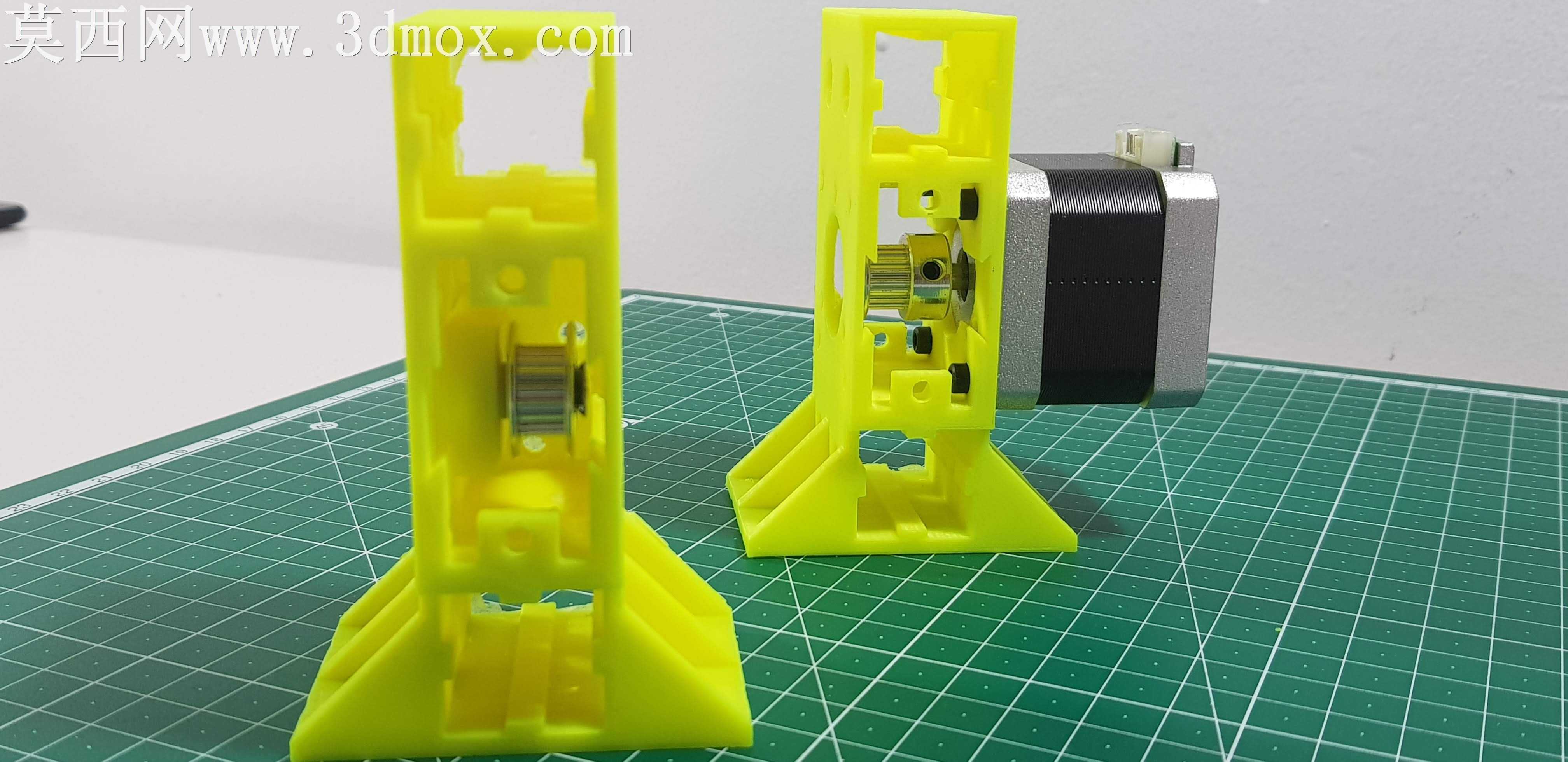

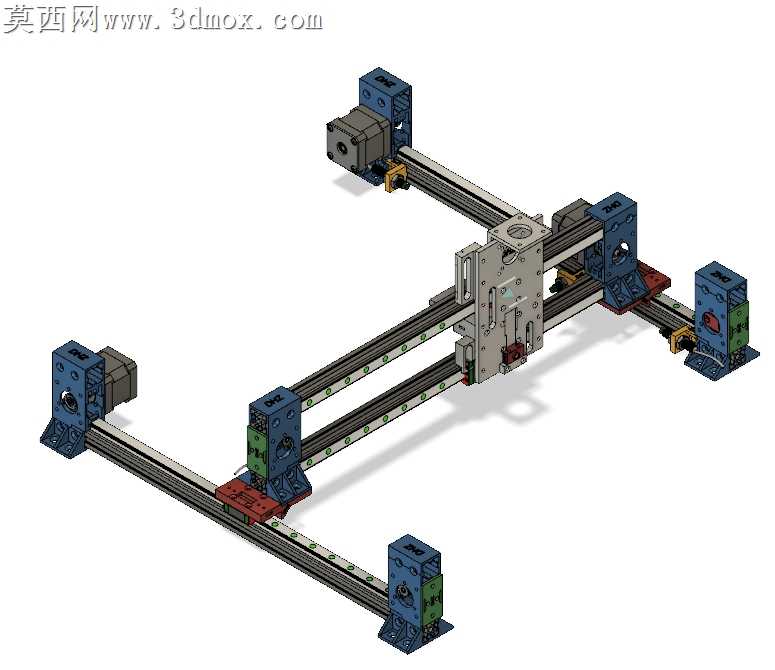

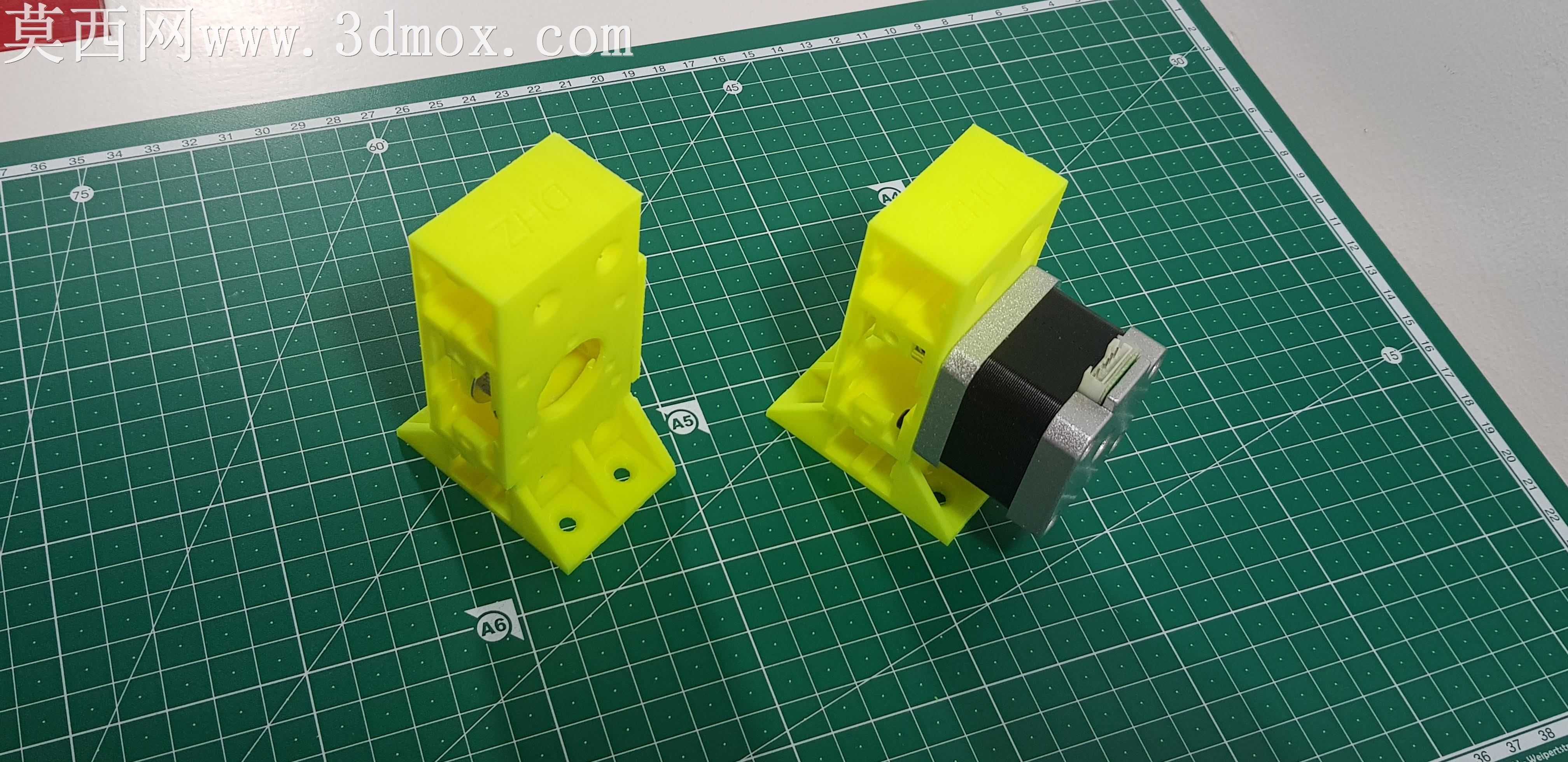

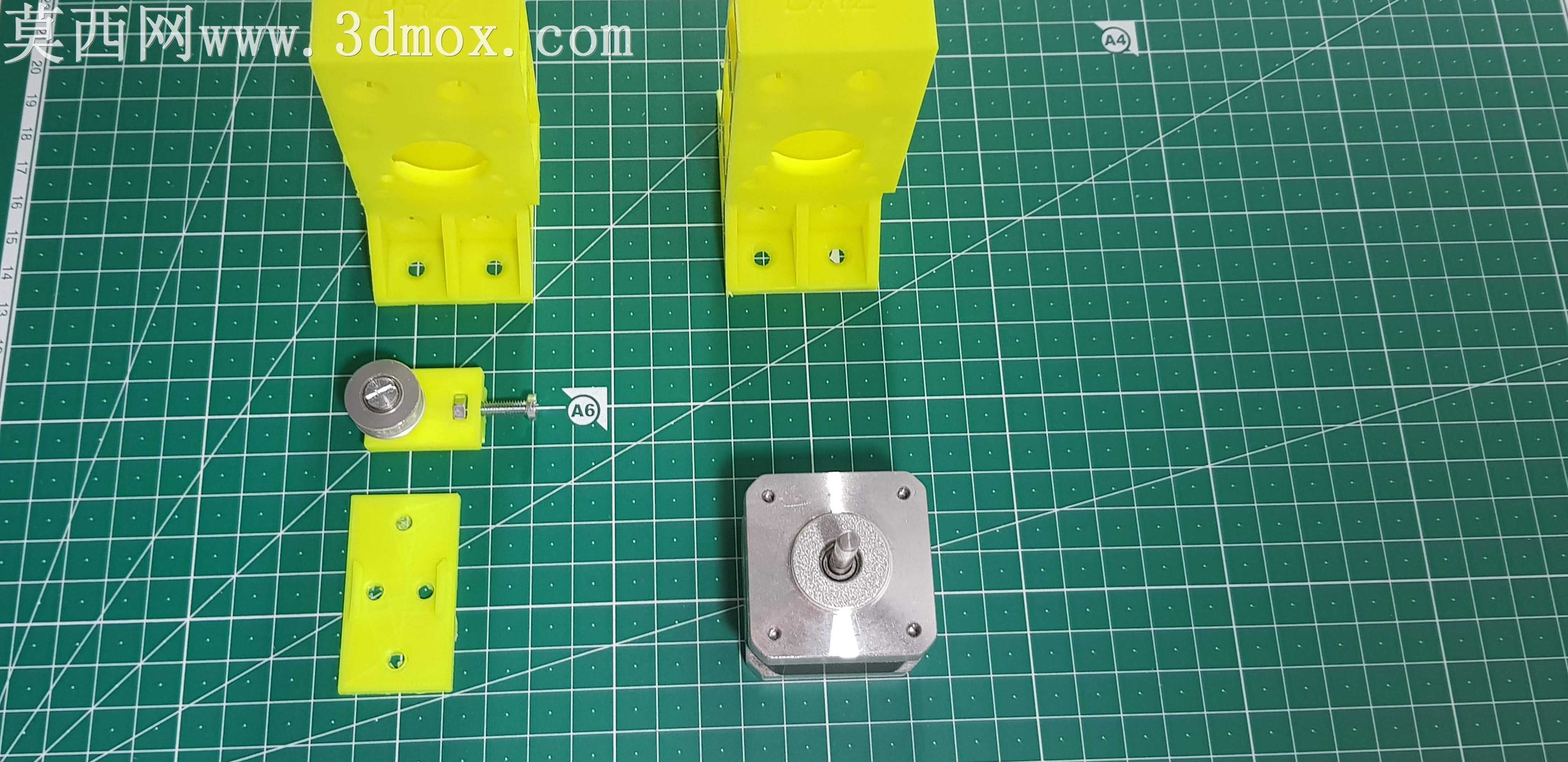

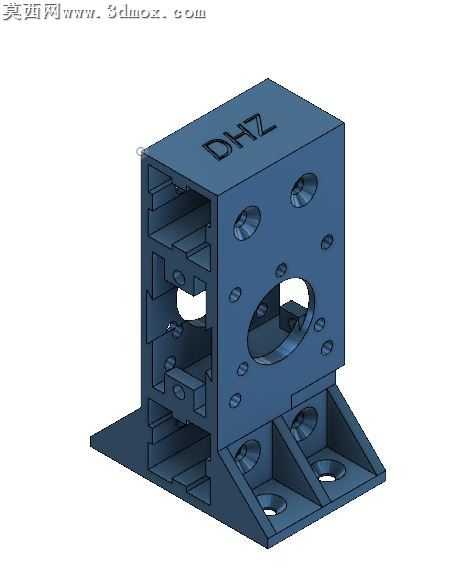

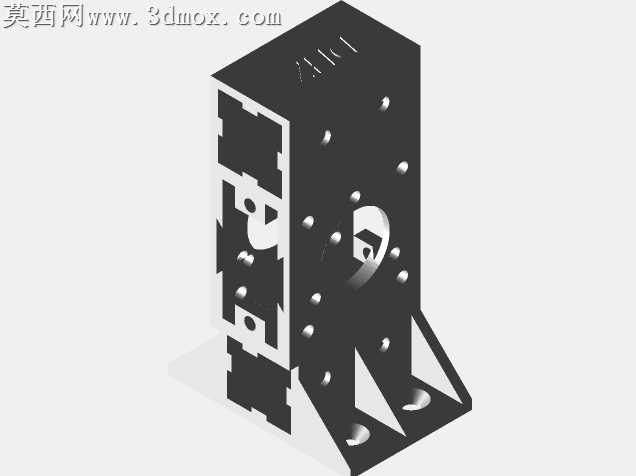

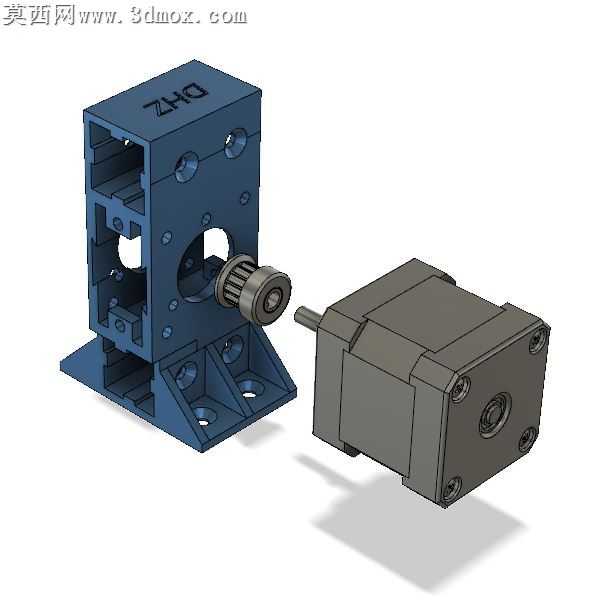

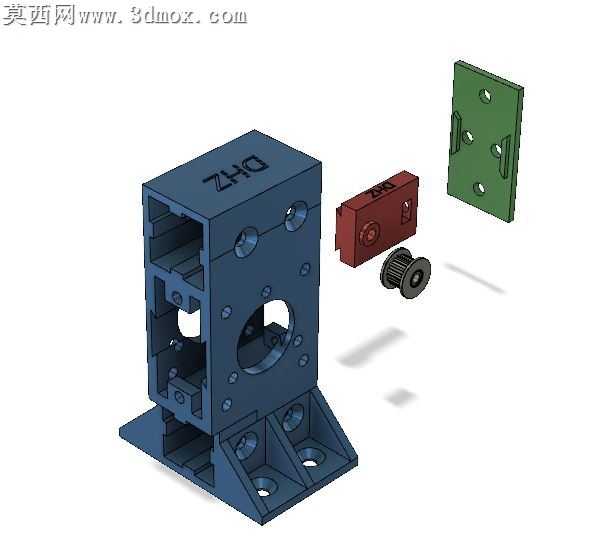

本作品为基于2020系列铝型材搭建的多功能数控加工机架三维模型，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循2020铝型材的标准截面尺寸、安装孔位公差，对每一处连接结构做了干涉校验，确保各运动部件在全行程范围内无碰撞卡滞。模型完整还原了机架的支撑固定座、线性导轨安装位、NEMA17陡坡电机的适配安装结构，各支撑座采用对称式布局设计，分别对应X、Y双轴的传动端与从动端，电机安装位预留了标准的NEMA17电机孔距，可直接适配市面上常规的42系列步进电机，安装面做了沉台设计保证电机装配后端面贴合平整，传动连接位预留了同步轮的装配空间，可适配常规的GT2同步带传动结构。渲染阶段采用金属质感材质模拟铝型材的阳极氧化表面效果，支撑座部件采用工程塑料质感材质还原3D打印加工件的表面特征，电机部分采用哑光金属与黑色塑料结合的材质区分定子外壳与端盖结构，导轨部分做了金属亮面处理突出线性滑轨的顺滑质感，整体渲染光影柔和，清晰展现各部件的装配关系与层次结构。设计思路围绕多功能加工需求展开，机架可同时适配数控路由雕刻与激光数控加工两种功能场景，采用2020铝型材作为主体框架兼顾了结构刚性与组装便捷性，用户可根据自身需求快速调整横梁跨度与工作行程；在初始测试阶段针对电机运行不稳定的问题，对支撑座的受力结构做了优化，增加了电机安装位的加强筋结构，提升电机固定端的刚性，减少高速运行时的共振问题，各连接部位均预留了标准的T型螺母安装槽，无需额外打孔即可完成整机组装，降低了DIY制作的加工门槛，模型的各部件均做了独立的结构拆分，可直接导出用于3D打印加工或机加工生产，装配关系完全符合实际组装逻辑，可直接用于DIY数控设备的结构参考与零件加工。
