双工位SMT贴装Z轴拾取放置执行机构

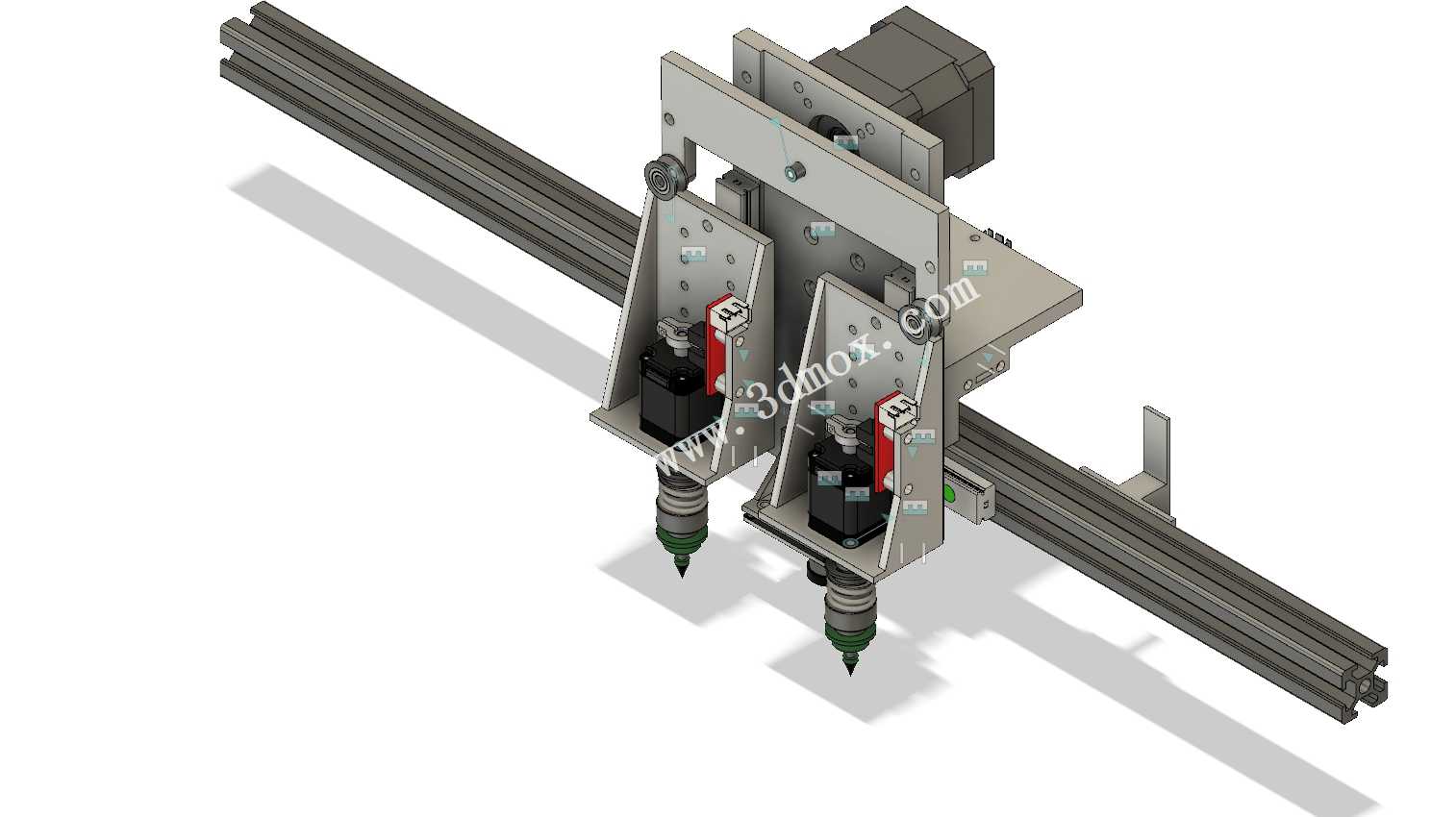

该机构是面向表面贴装生产场景开发的Z轴拾取放置执行单元，主要应用于桌面型SMT贴装设备、小型元器件插装工位、精密小件分拣工位的垂直方向取放动作执行，可适配OpenPNP类开源贴装控制系统，满足小批量多品种电子组装产线的柔性生产需求，能够完成0402及以上规格阻容元件、小型接插件、异形贴片件的拾取、升降、对位、放置全流程动作，替代人工完成重复性高、定位精度要求严的小件取放作业，降低人工操作的疲劳误差，提升小批量电子组装环节的生产一致性。机构采用双贴装头并行布局设计，两套独立的Z轴升降单元并排安装在同一安装基板上，可配合XY轴运动平台实现交替取件、同步贴装的作业逻辑，有效缩短单块电路板贴装过程中的空行程等待时间，相比单头Z轴结构可提升近一倍的贴装作业效率。每个Z轴单元均配置独立的驱动组件与吸嘴安装接口，可根据待拾取元件的规格更换不同口径的吸嘴，适配不同尺寸、不同重量的贴片元件拾取需求，吸嘴端预留负压气路接口，可直接对接设备的真空气路系统，通过负压通断控制实现元件的拾取与释放动作。设计过程中充分考虑了安装适配性，整体采用线性导轨作为Z轴升降的导向部件，保证升降过程的运动直线度与重复定位精度，避免升降过程中出现偏摆导致元件贴装偏移；整体安装基板预留标准的型材安装槽位，可直接固定在2020系列铝型材搭建的XY运动横梁上，无需额外加工复杂的转接安装板，降低设备整体的搭建改造成本。机构的横向安装宽度控制在双工位最小间距范围内，纵向运动行程覆盖常规SMT贴装所需的升降高度，既可以满足不同厚度PCB板的贴装高度需求，也预留了吸嘴更换、元件高度检测的操作空间，不会与下方的PCB传送轨道、定位工装产生运动干涉。整体结构采用轻量化的板材加工设计，在保证结构刚性的前提下尽可能降低运动部分的重量，减小Z轴高速升降过程中的惯性冲击，提升运动响应速度与长期运行的稳定性，各传动部件均做了安装间隙调整设计，可在长期使用后通过调节结构消除传动间隙，维持稳定的取放精度。
