改良版Prusa多材料送料切换单元结构

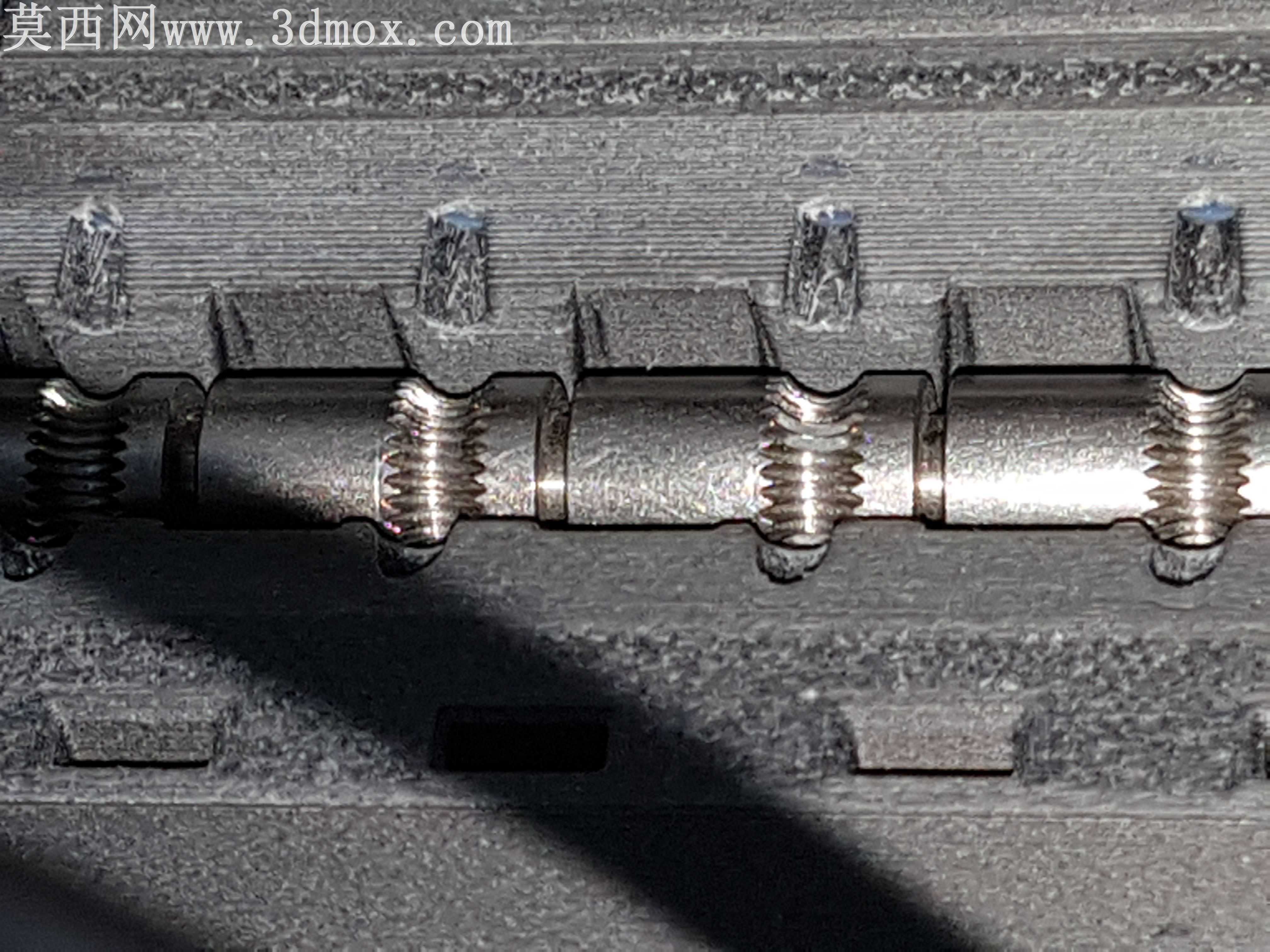

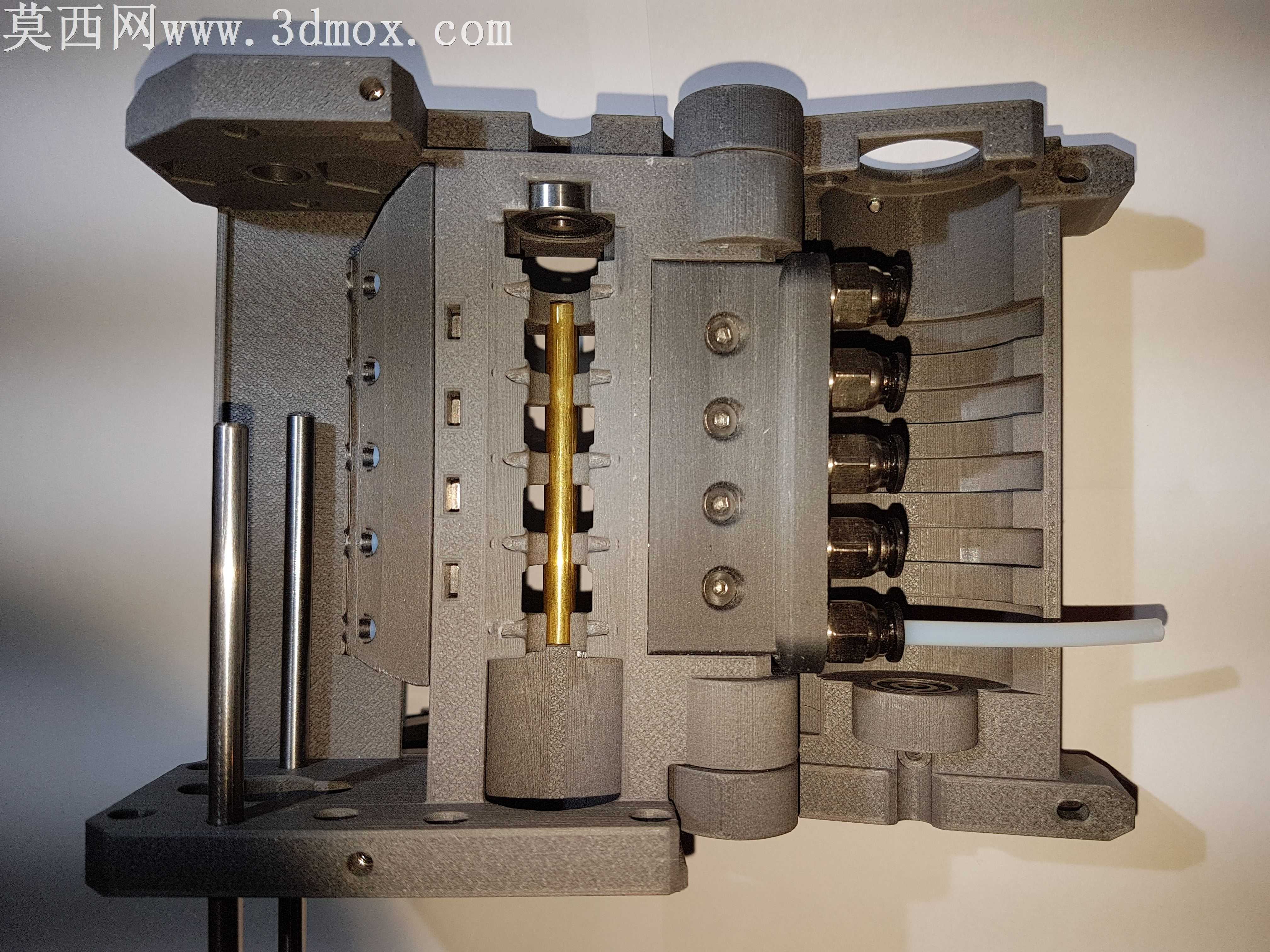

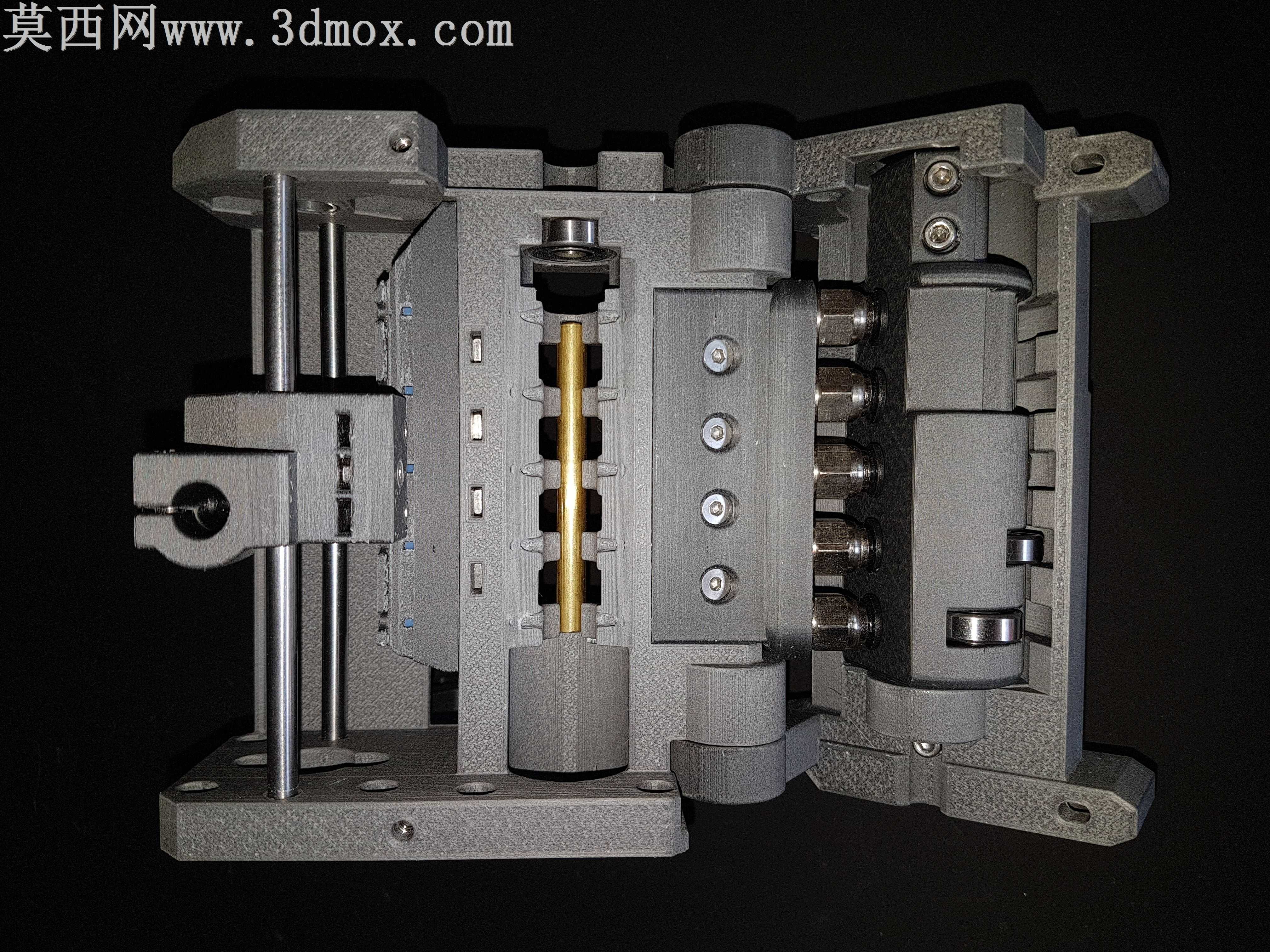

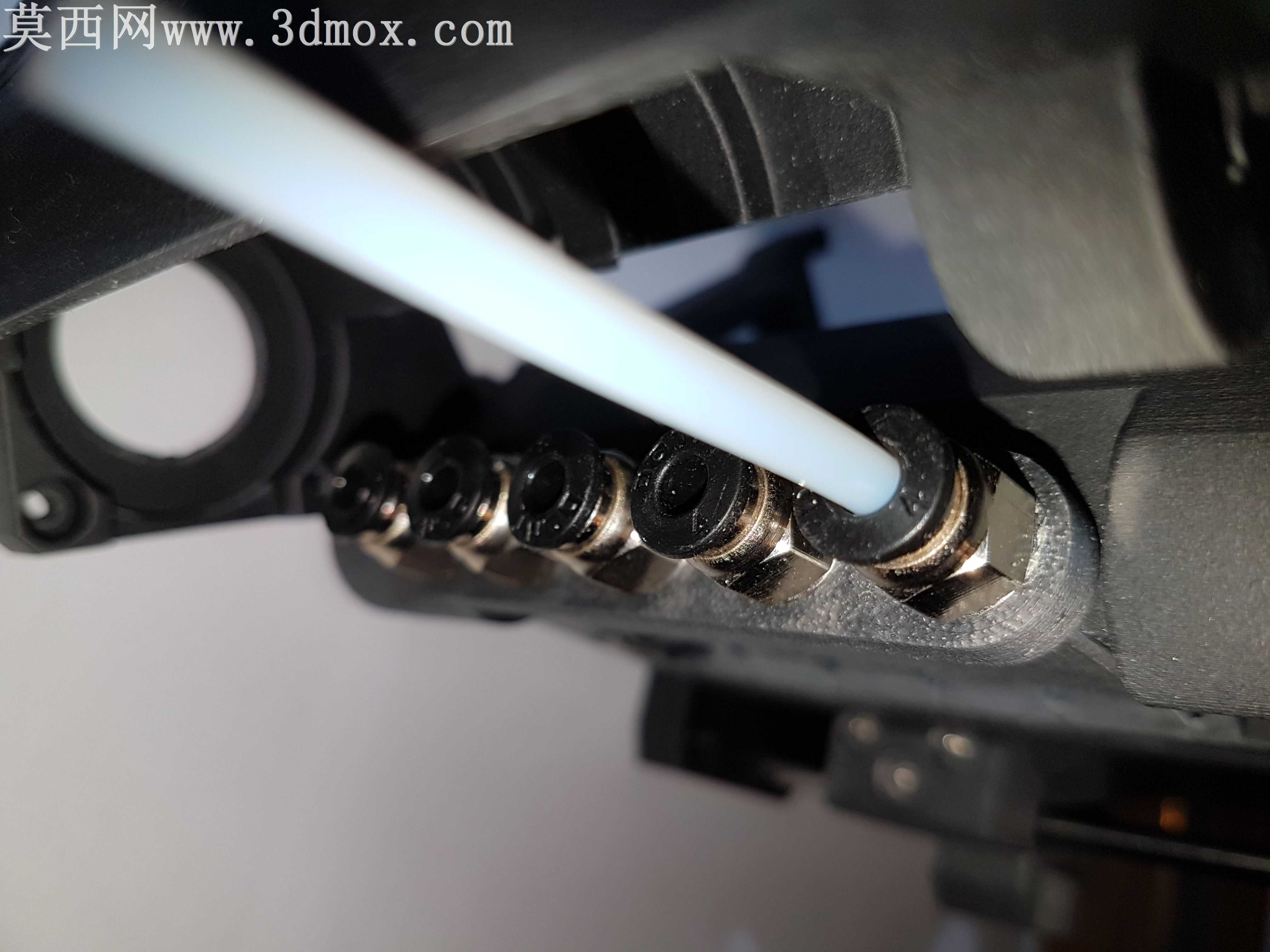

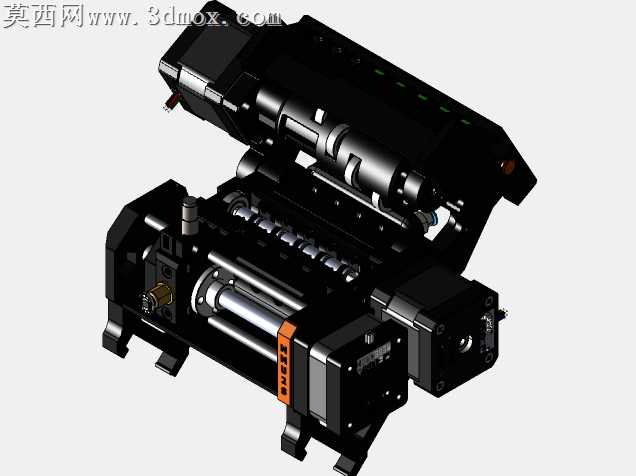

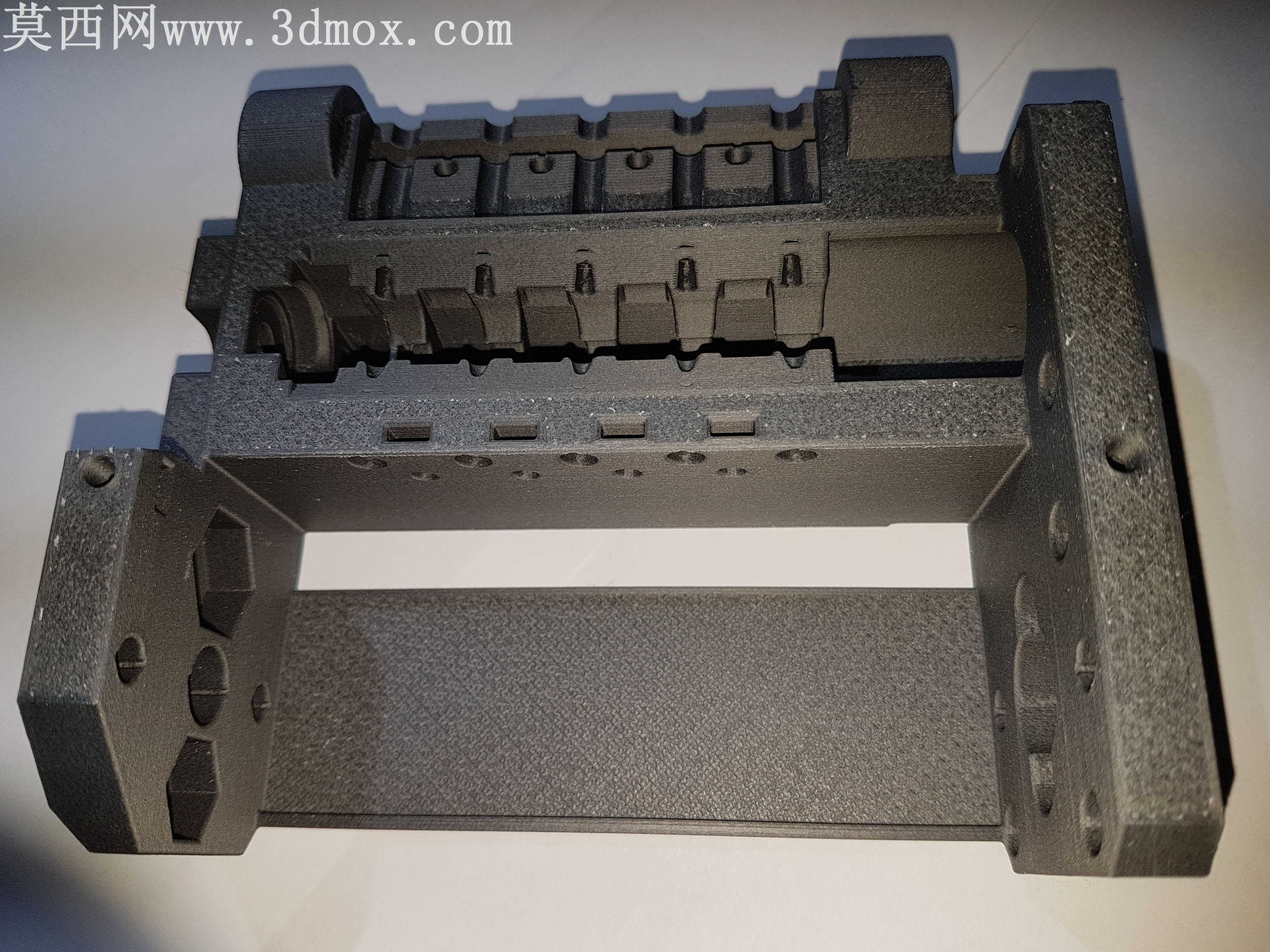

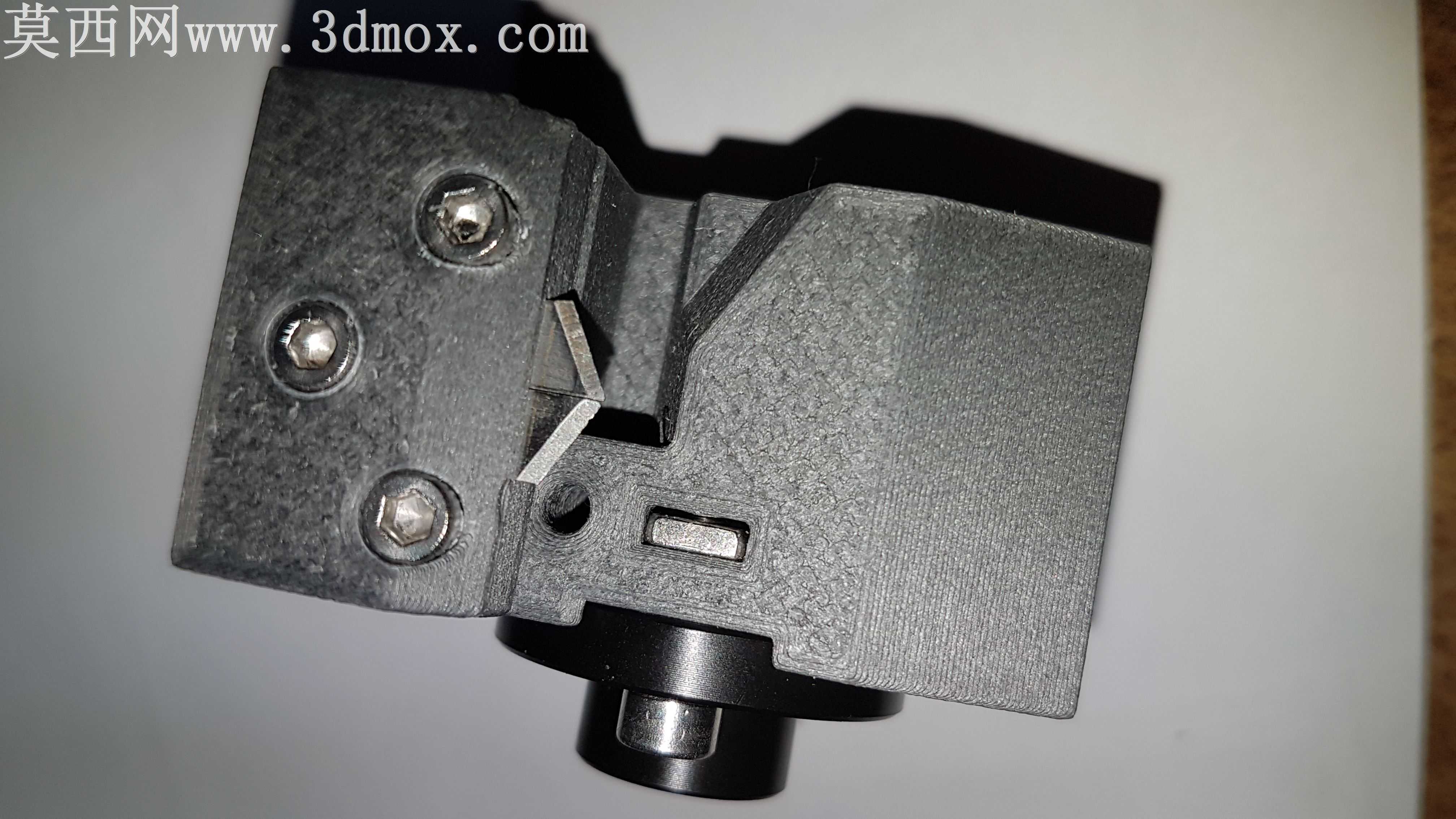

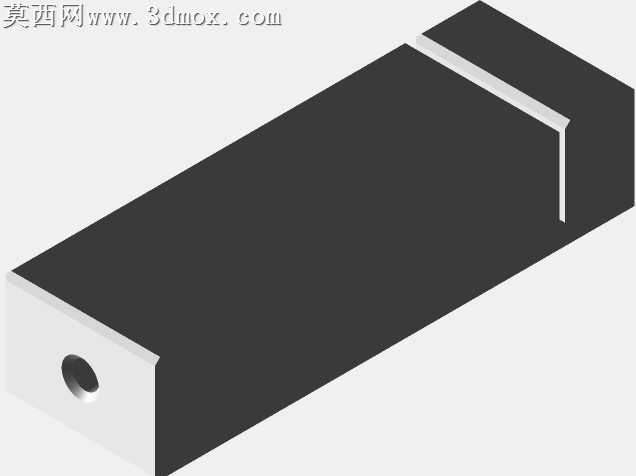

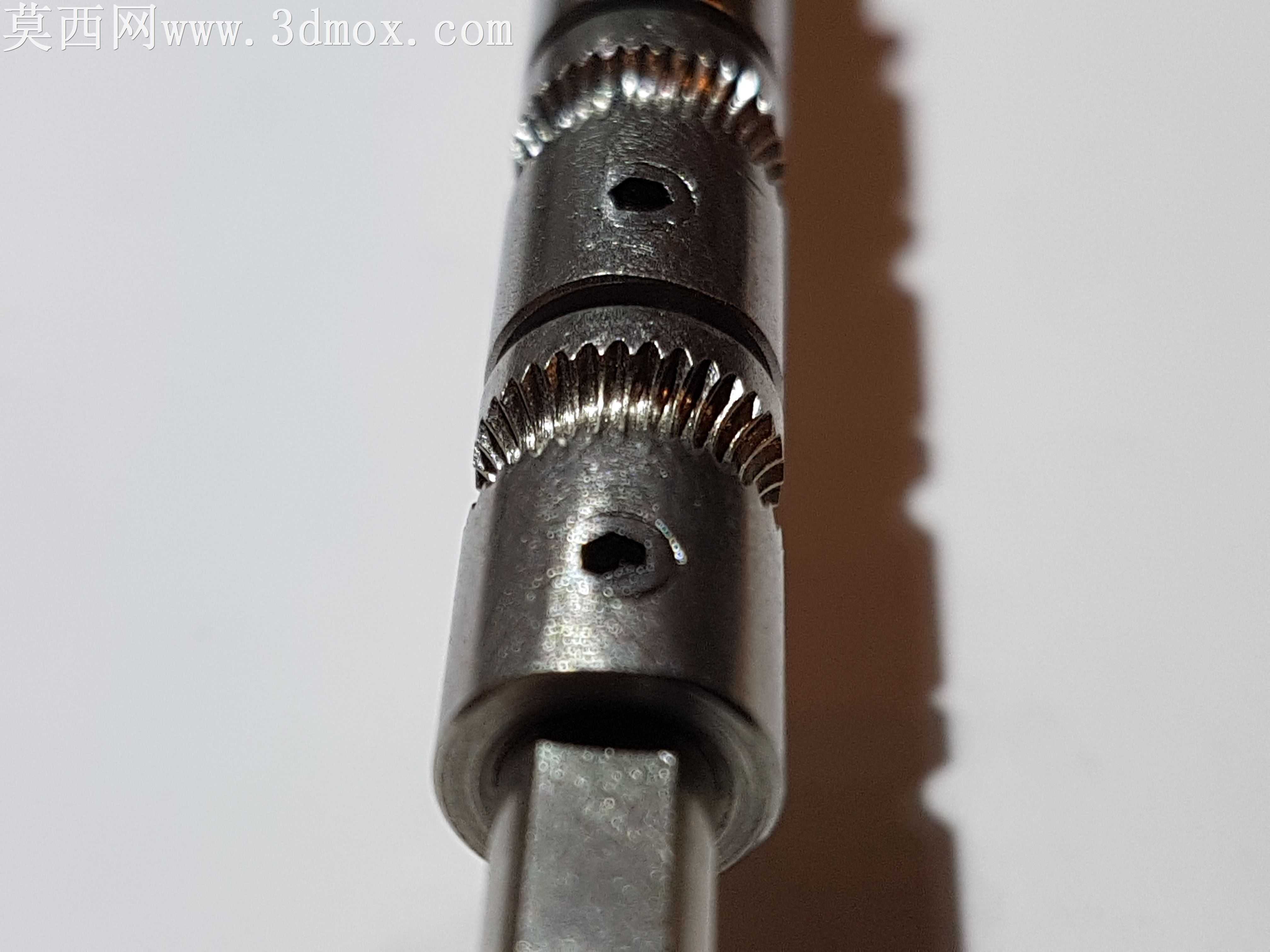

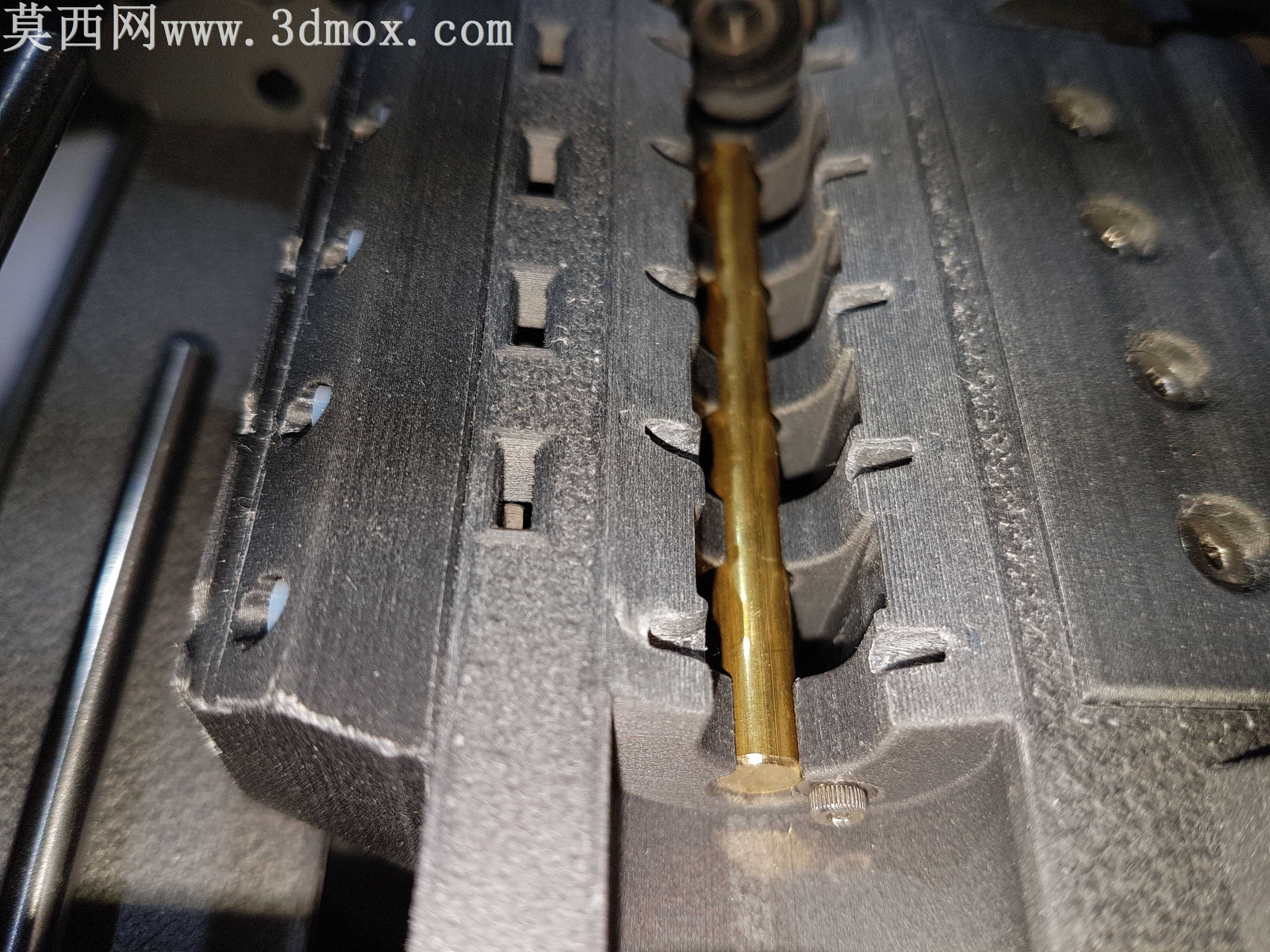

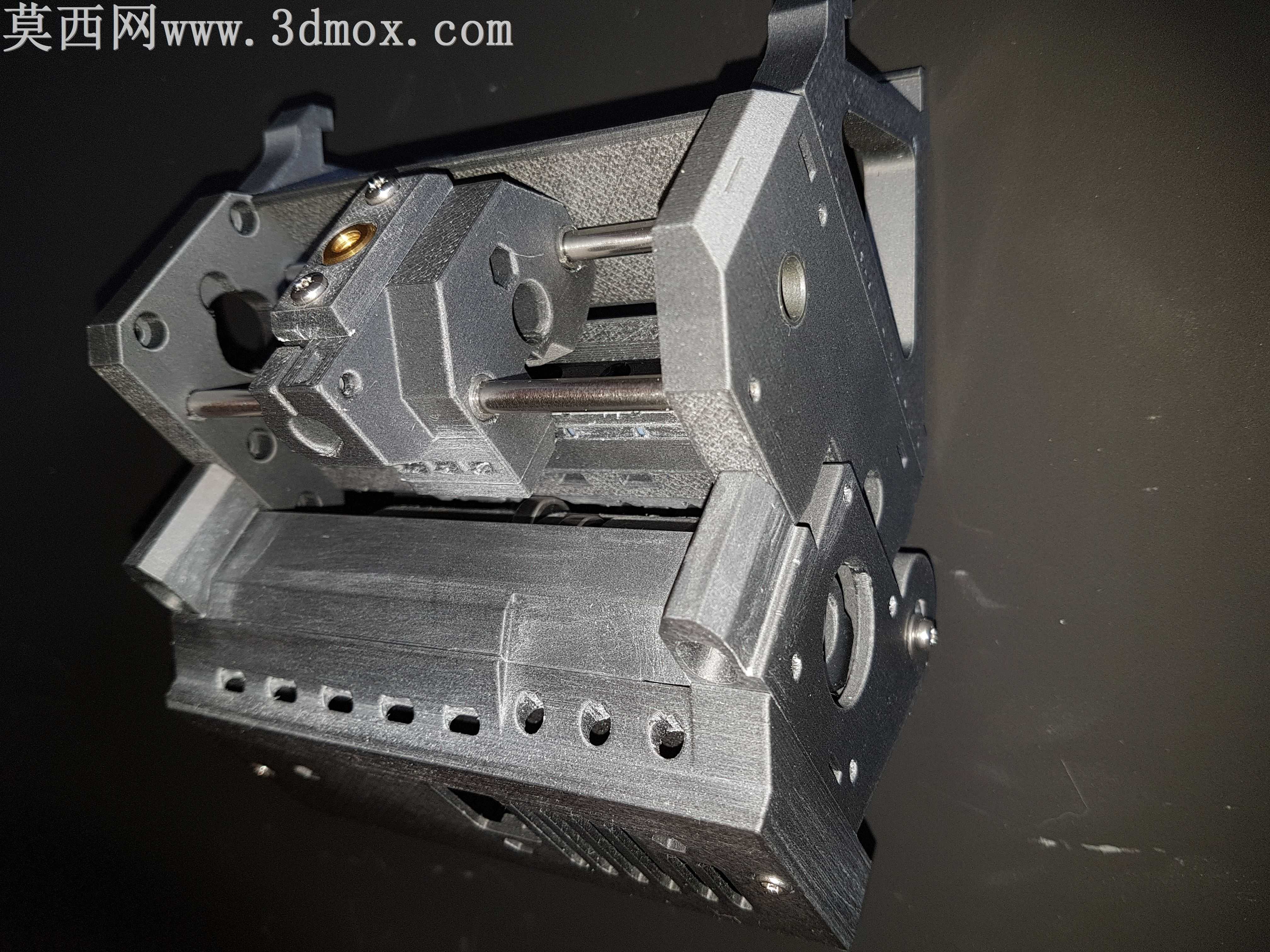

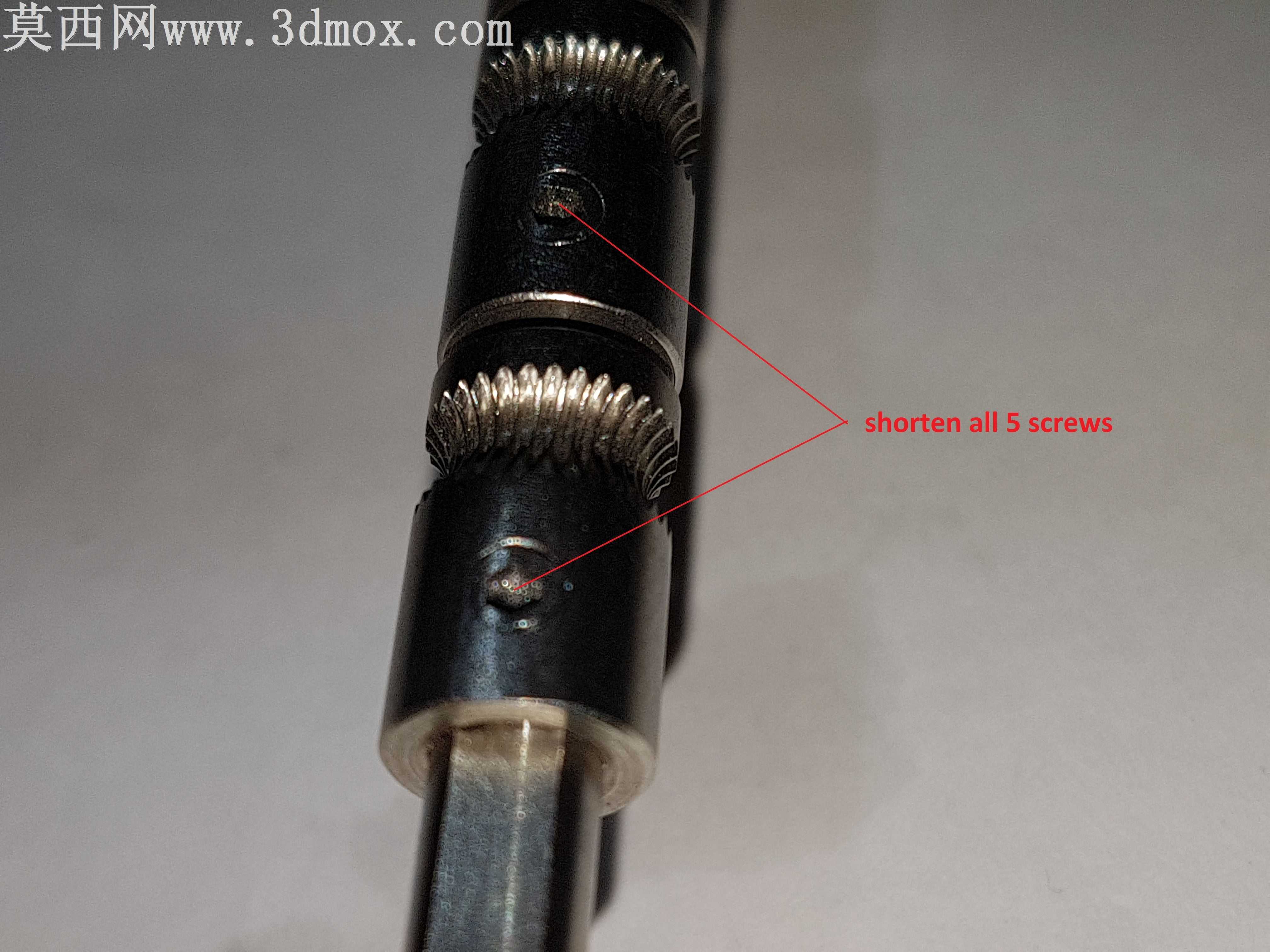

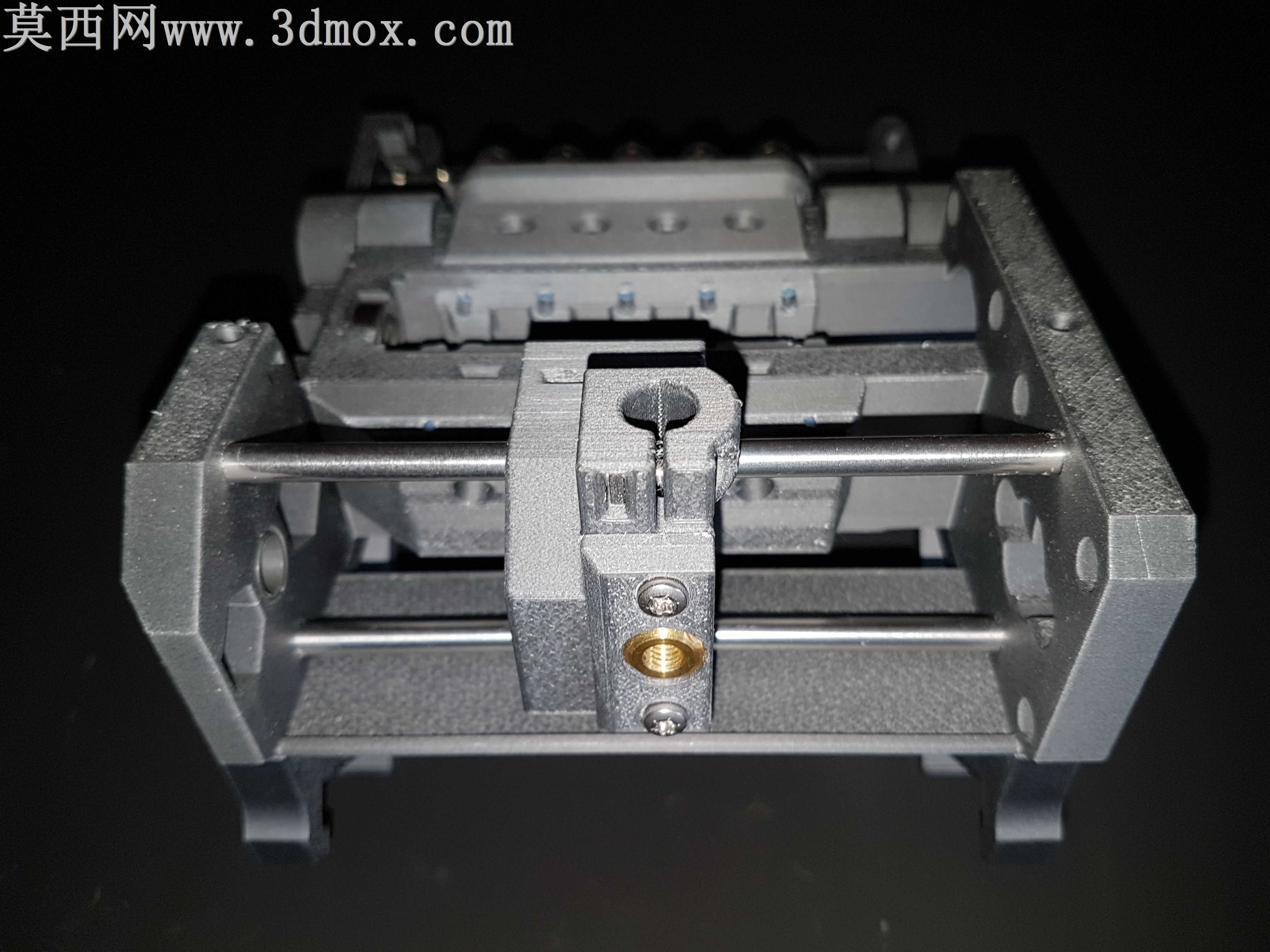

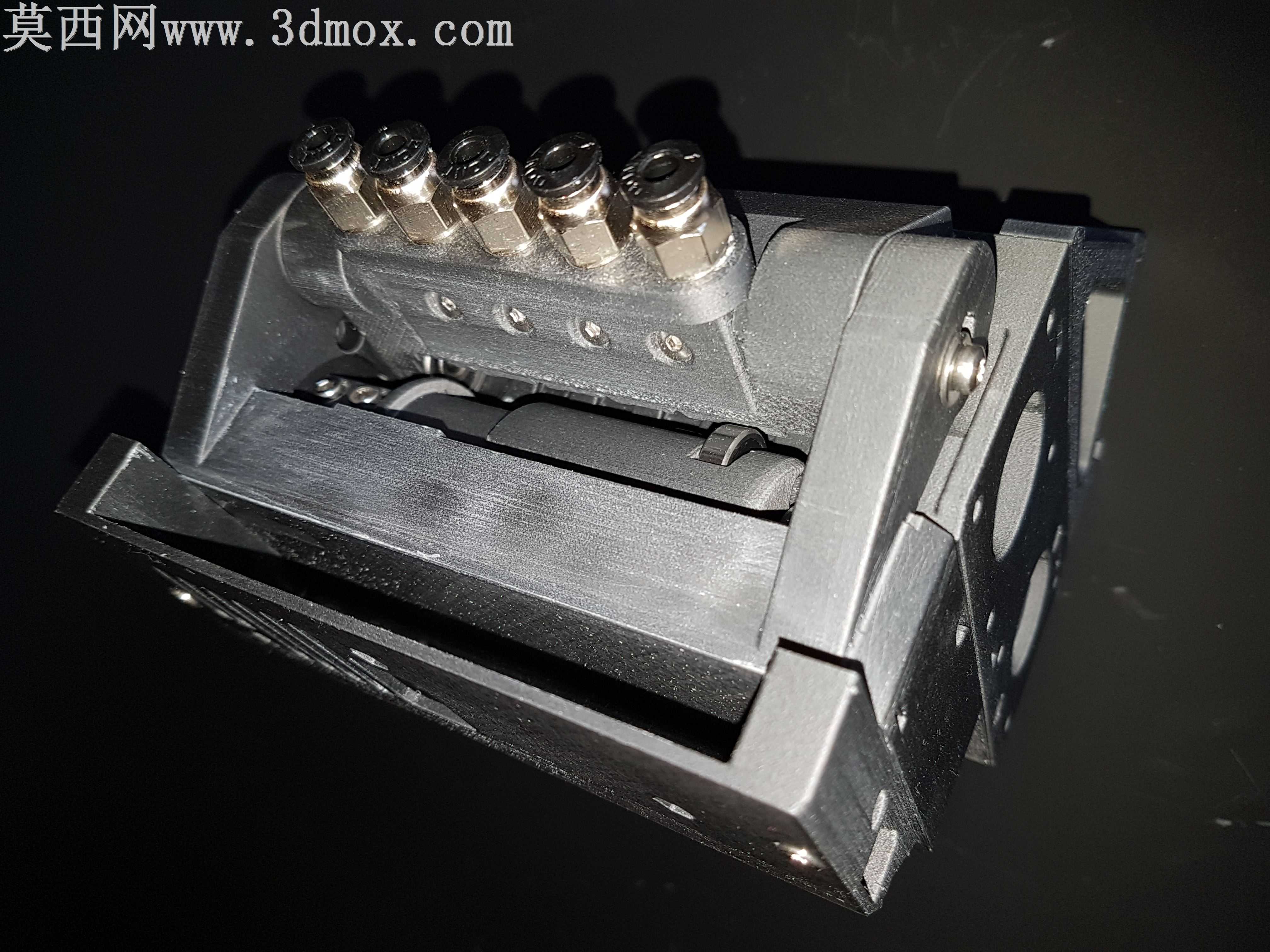

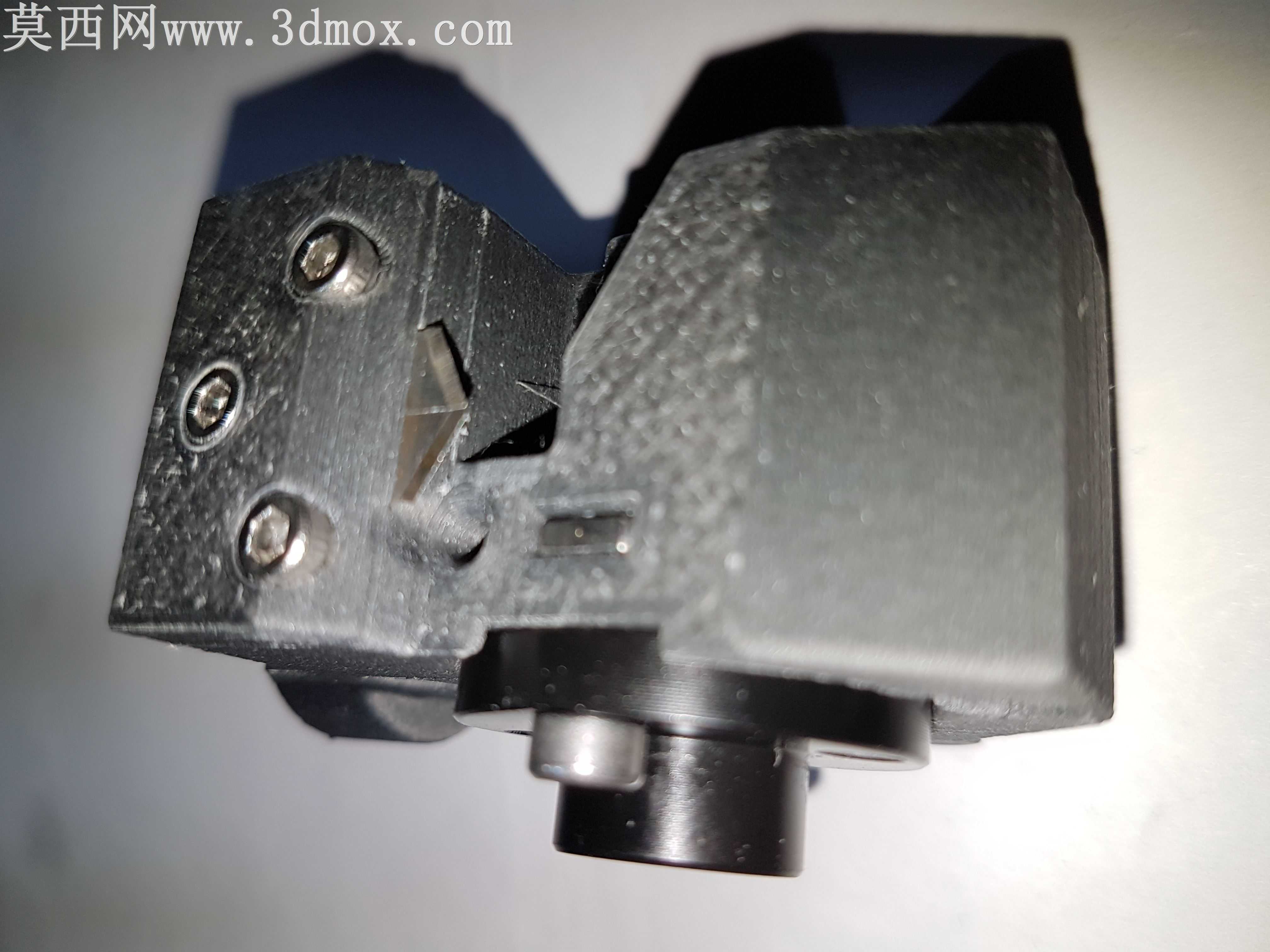

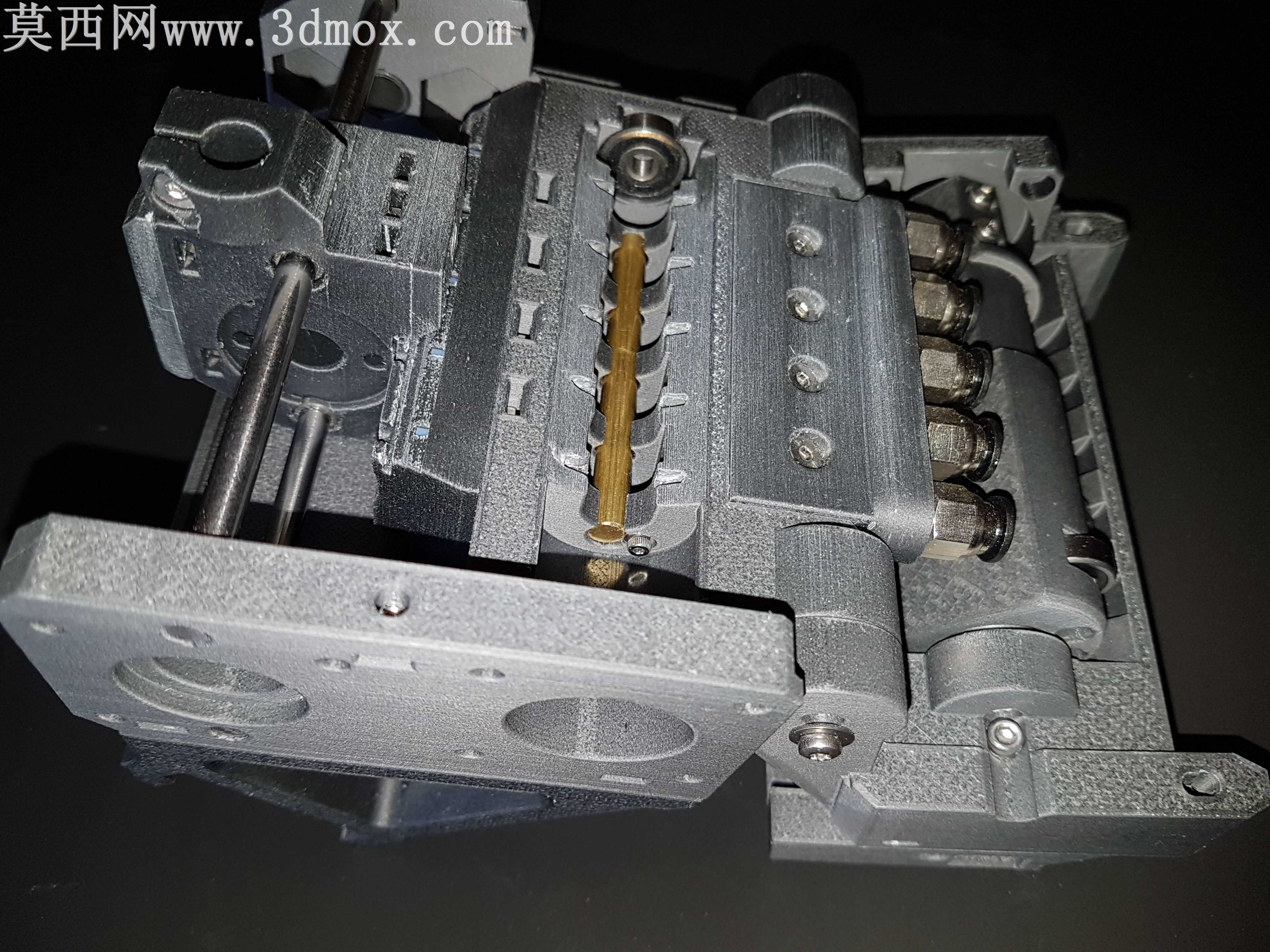

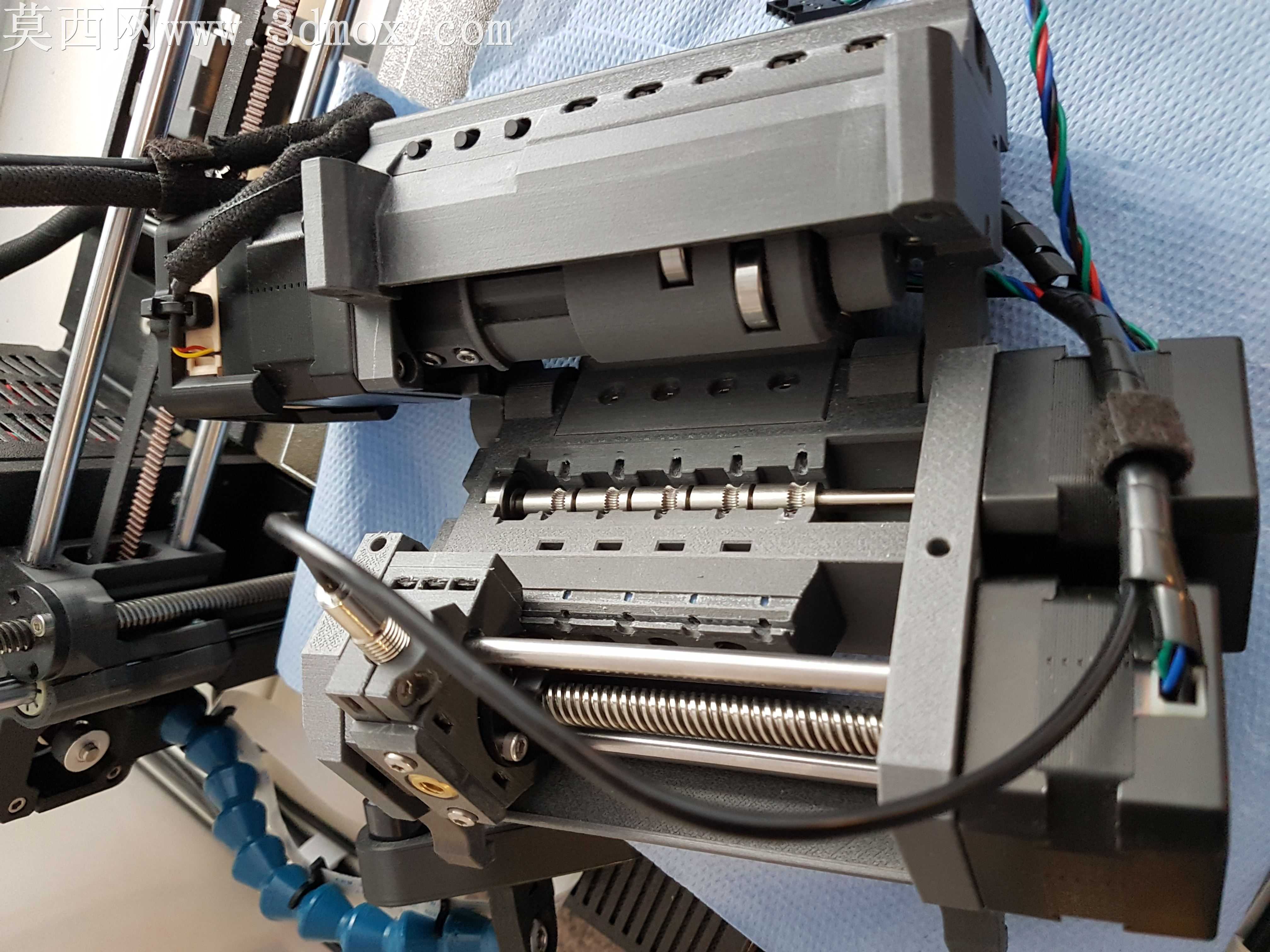

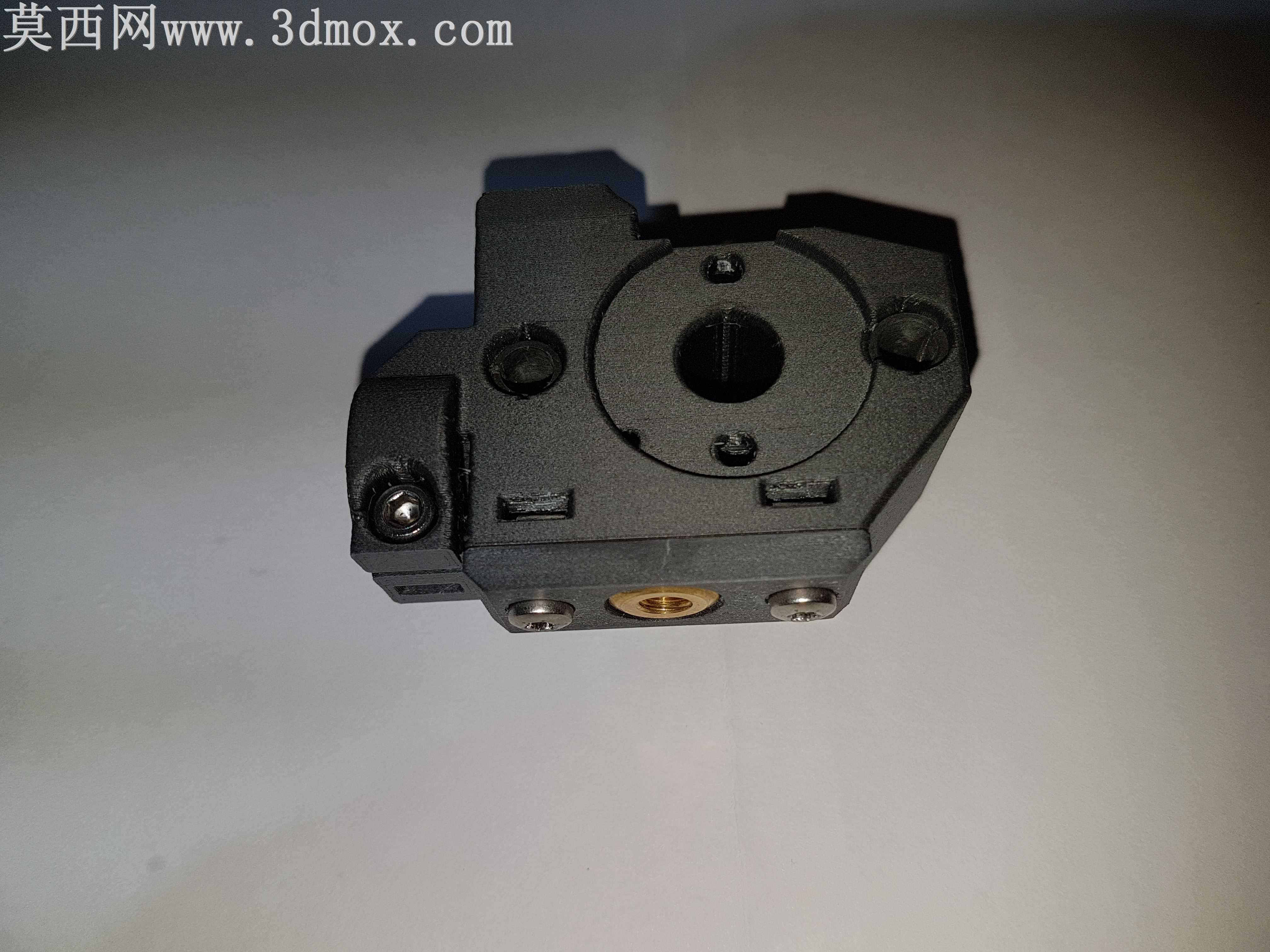

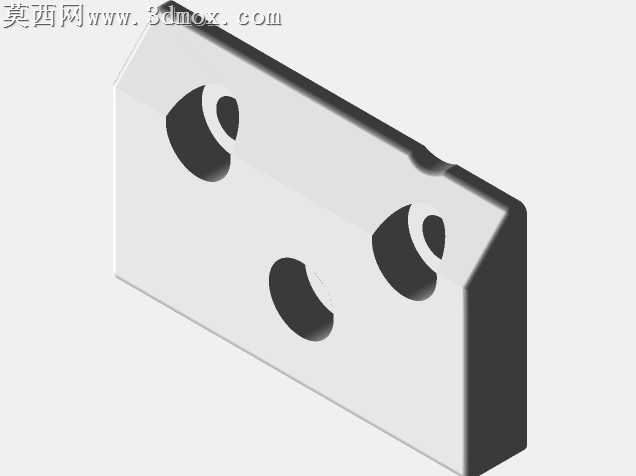

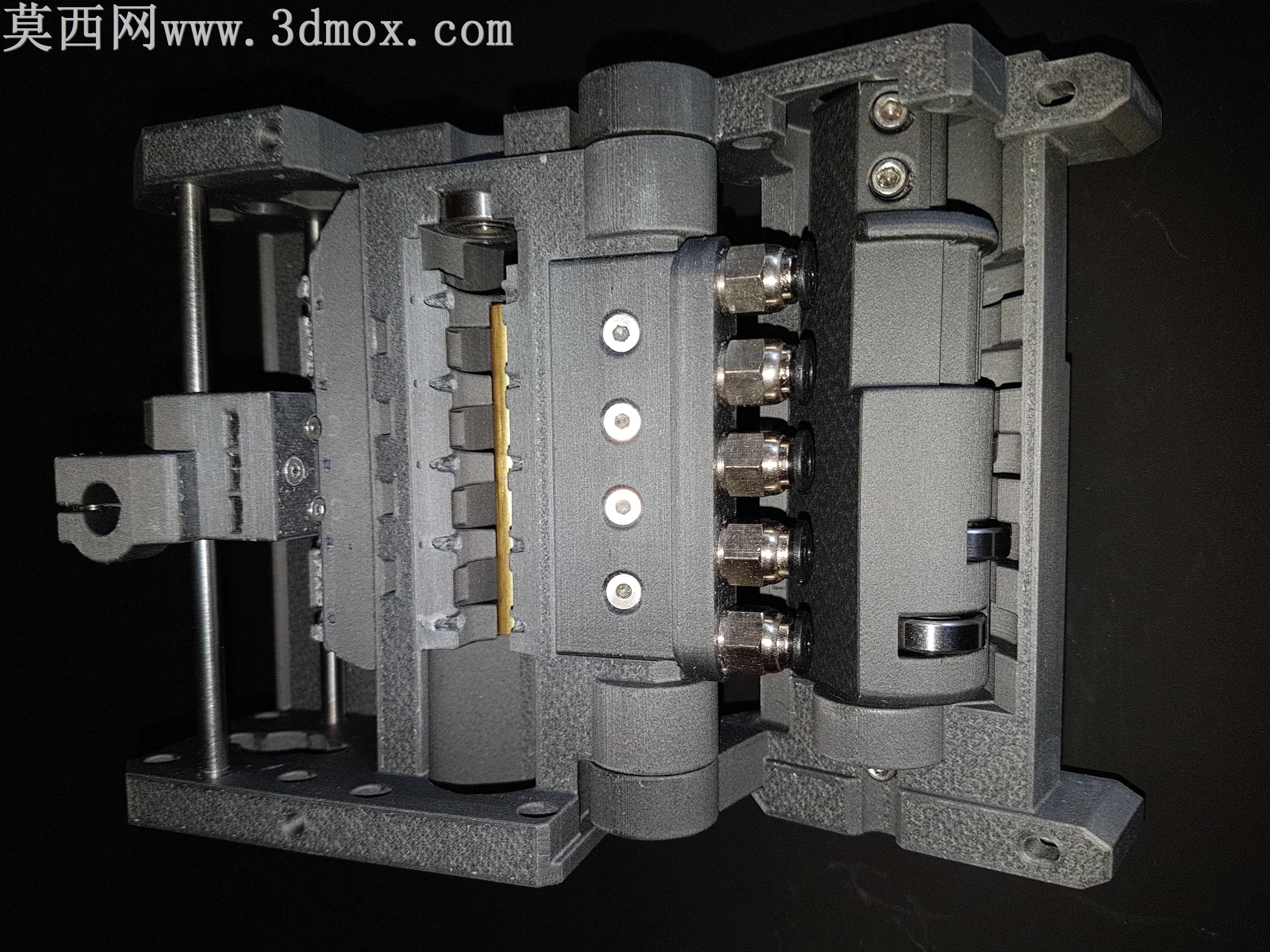

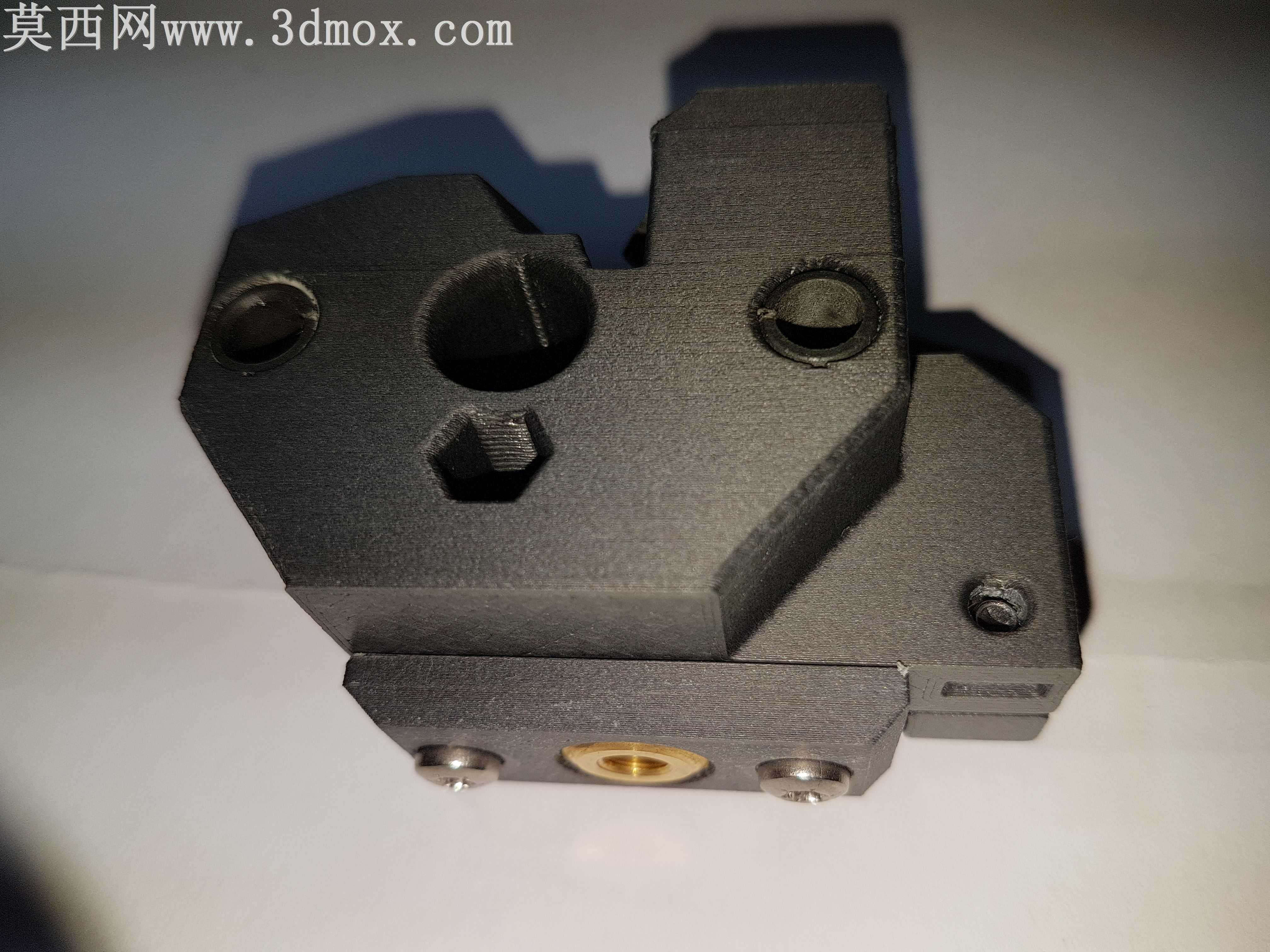

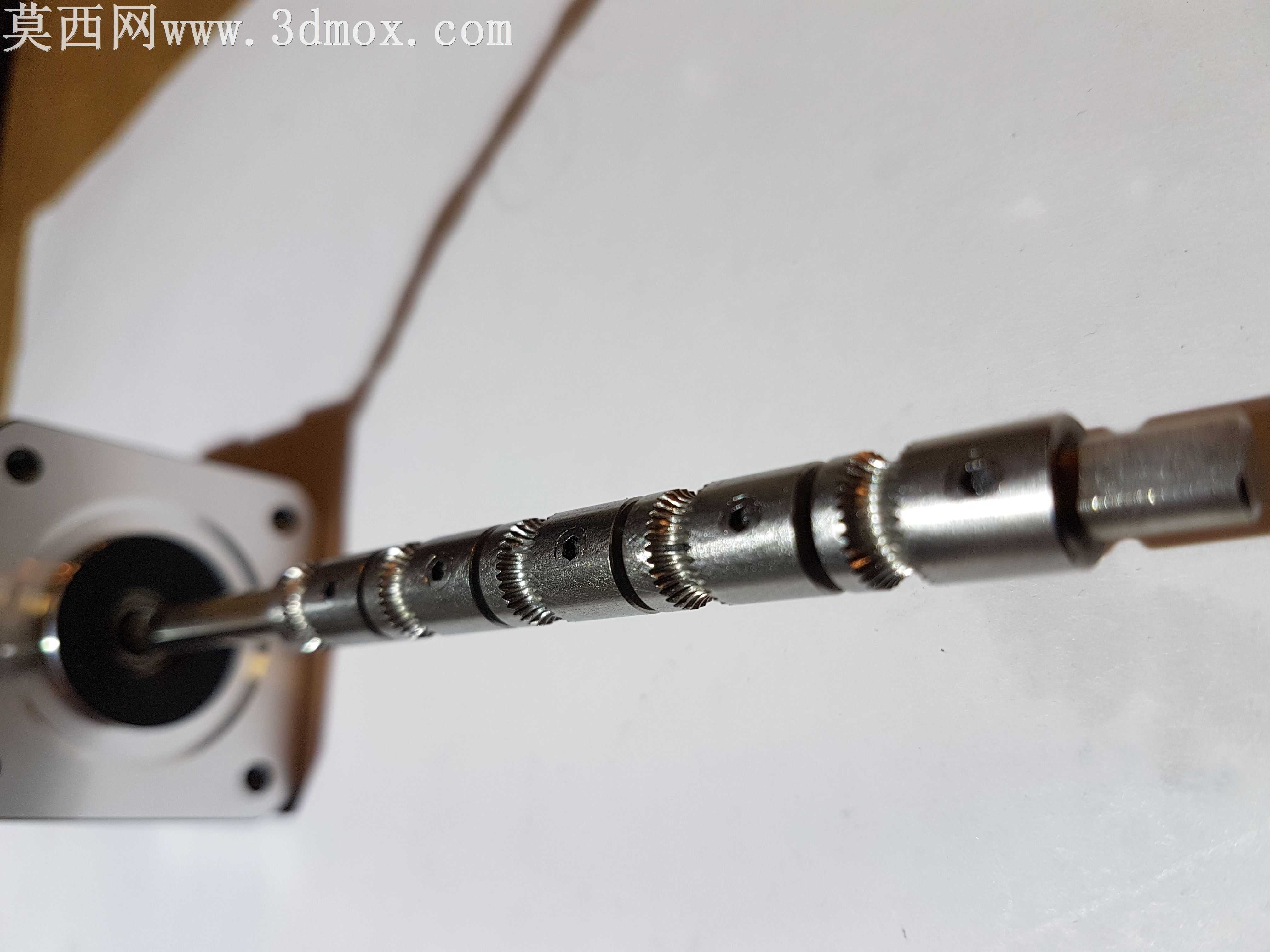

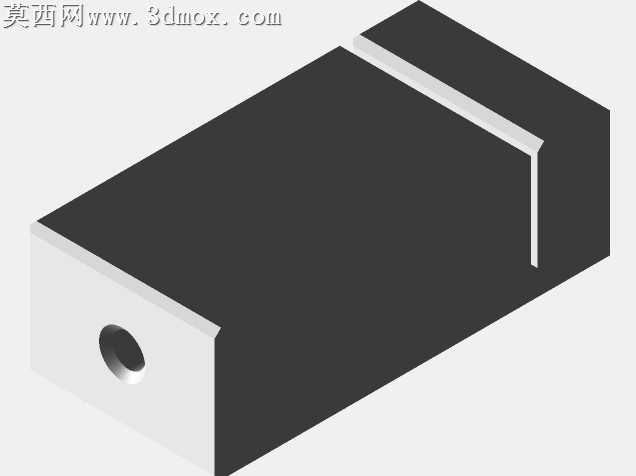

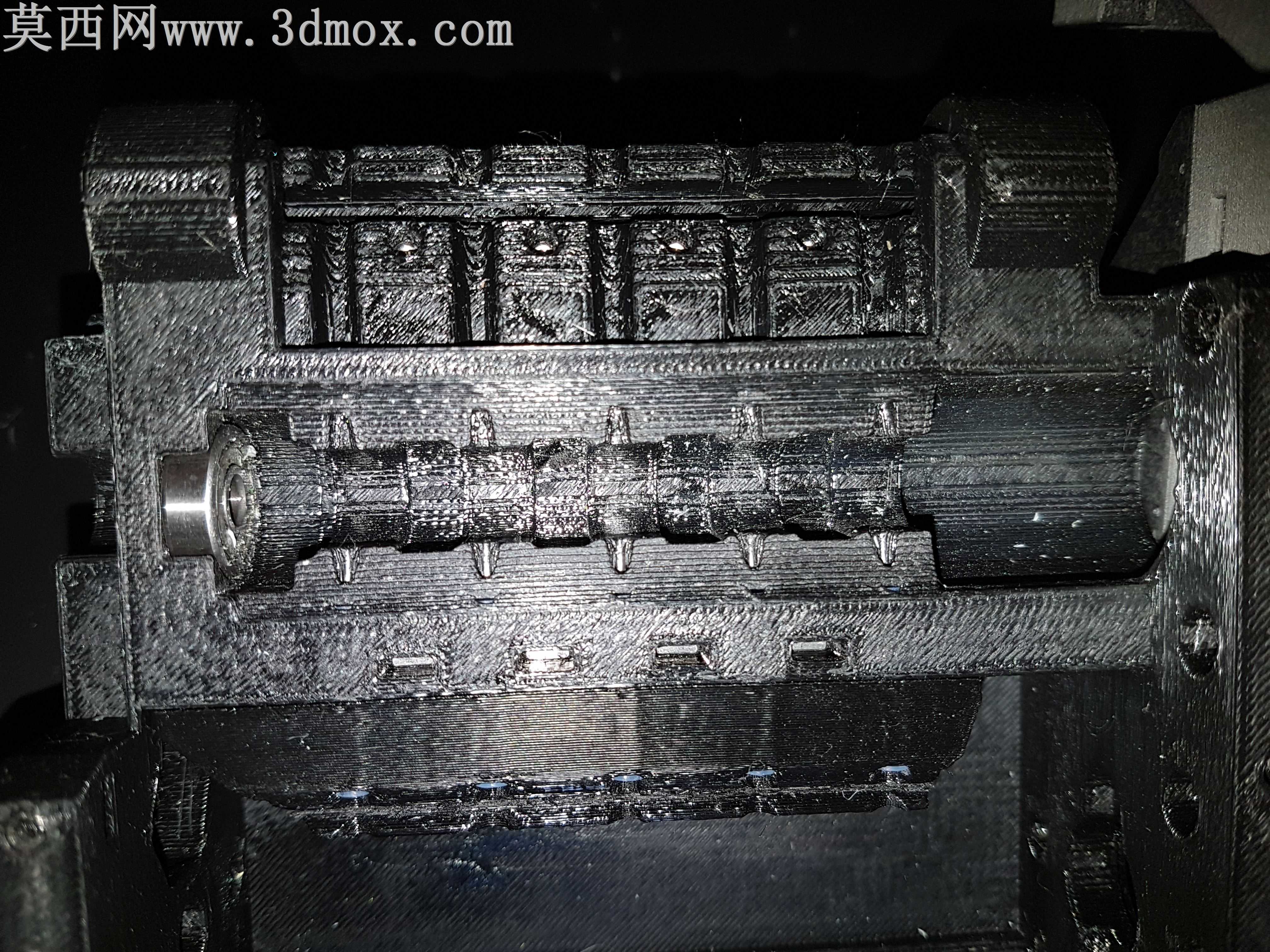

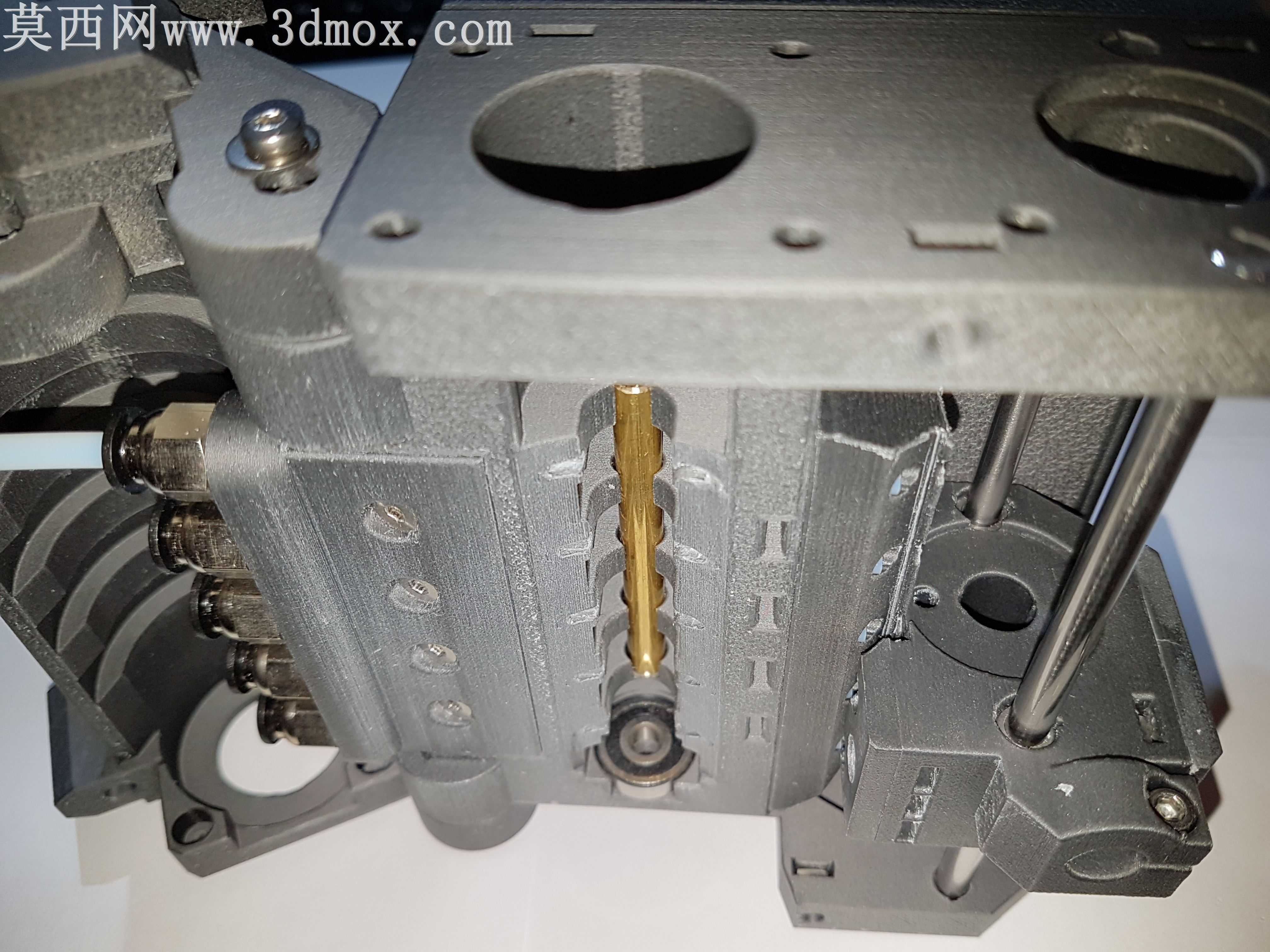

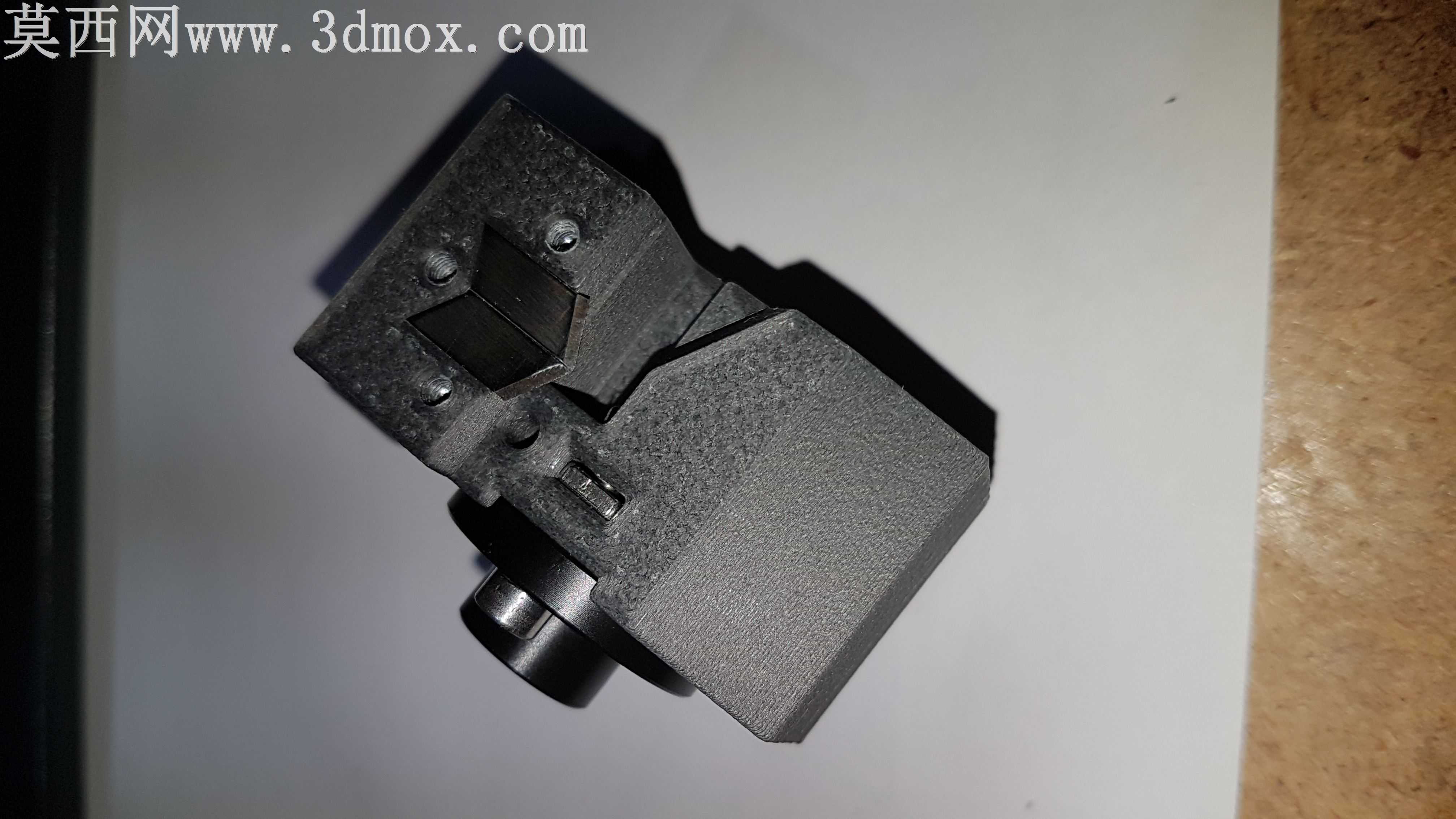

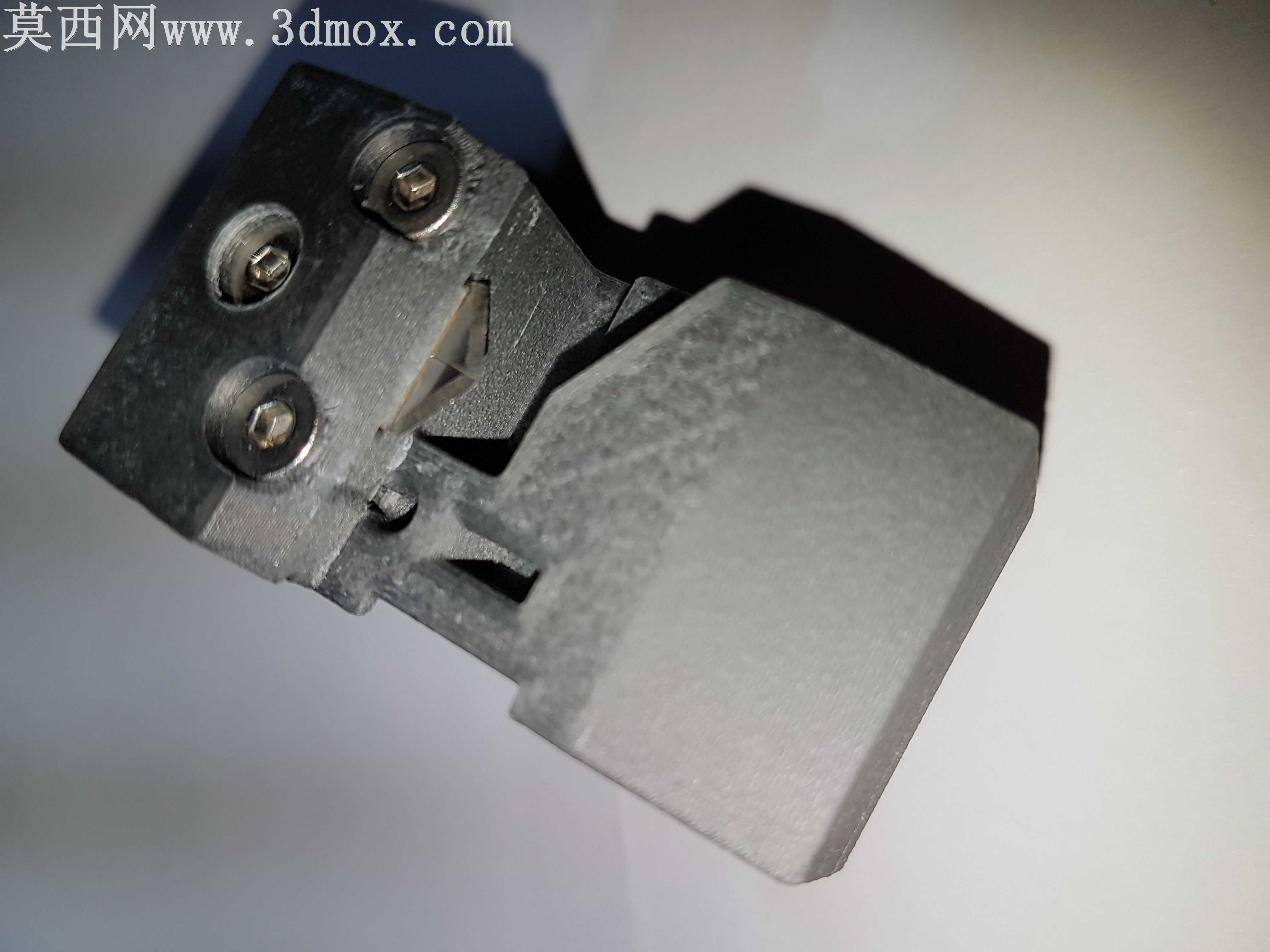

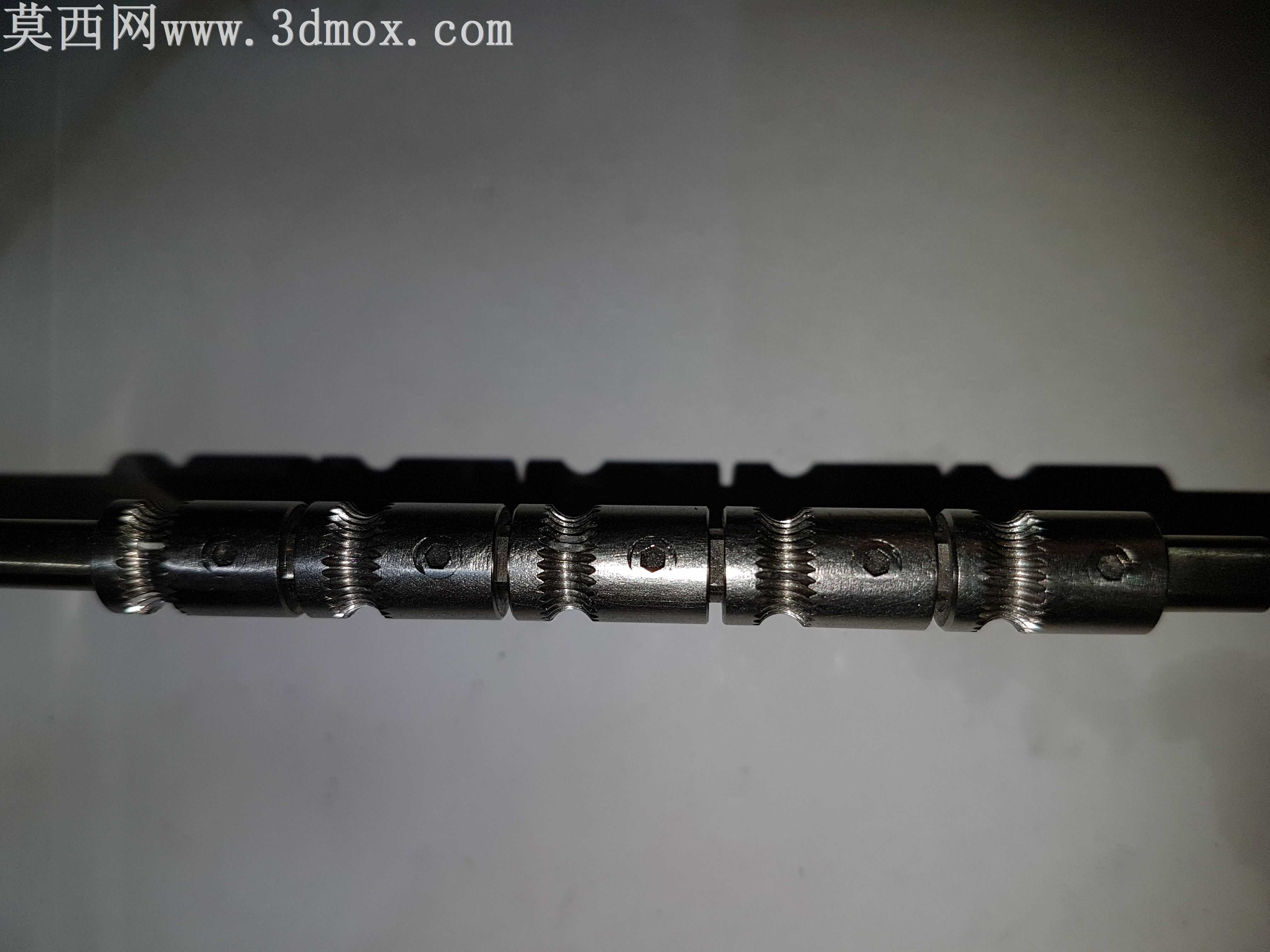

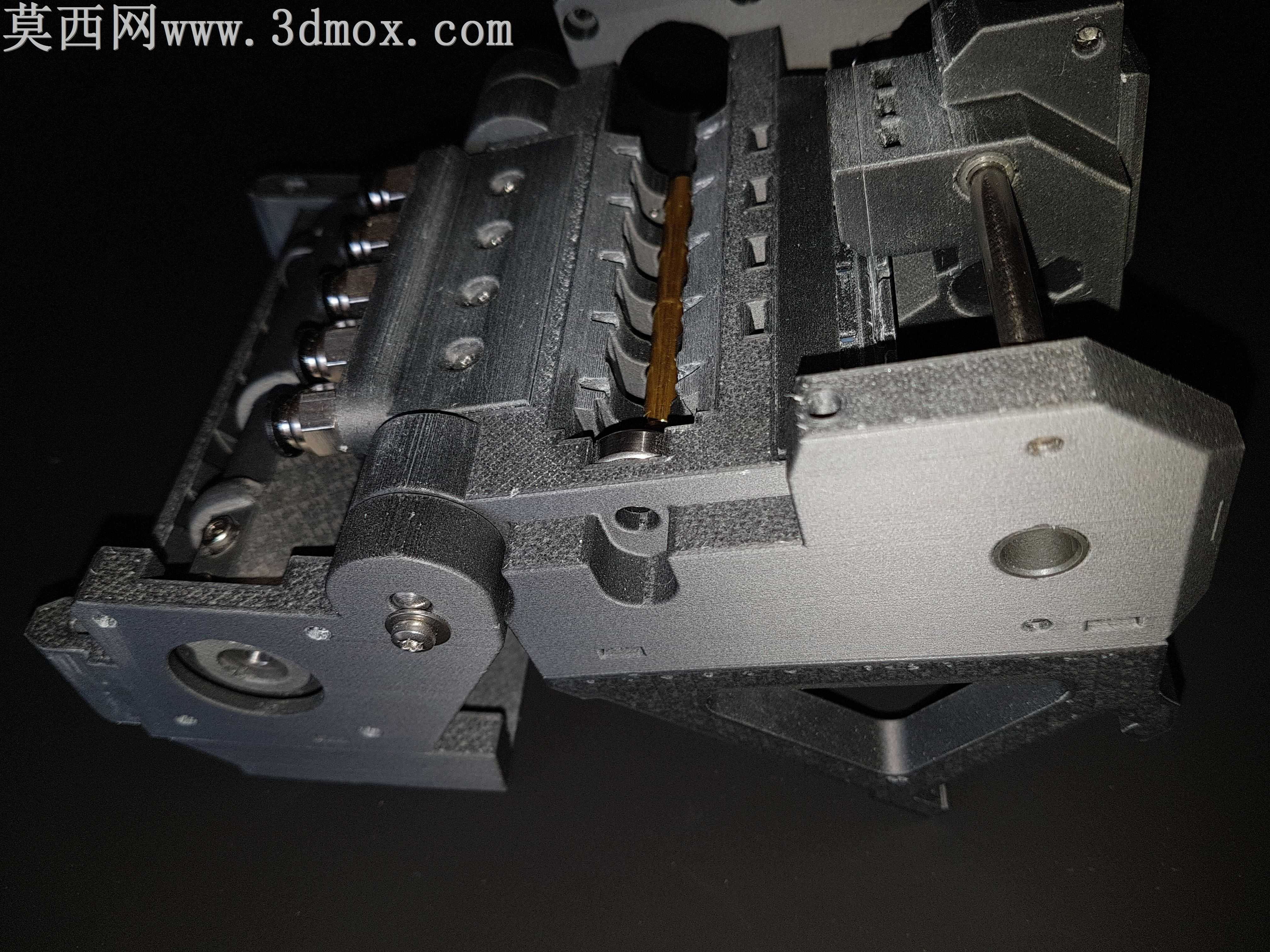

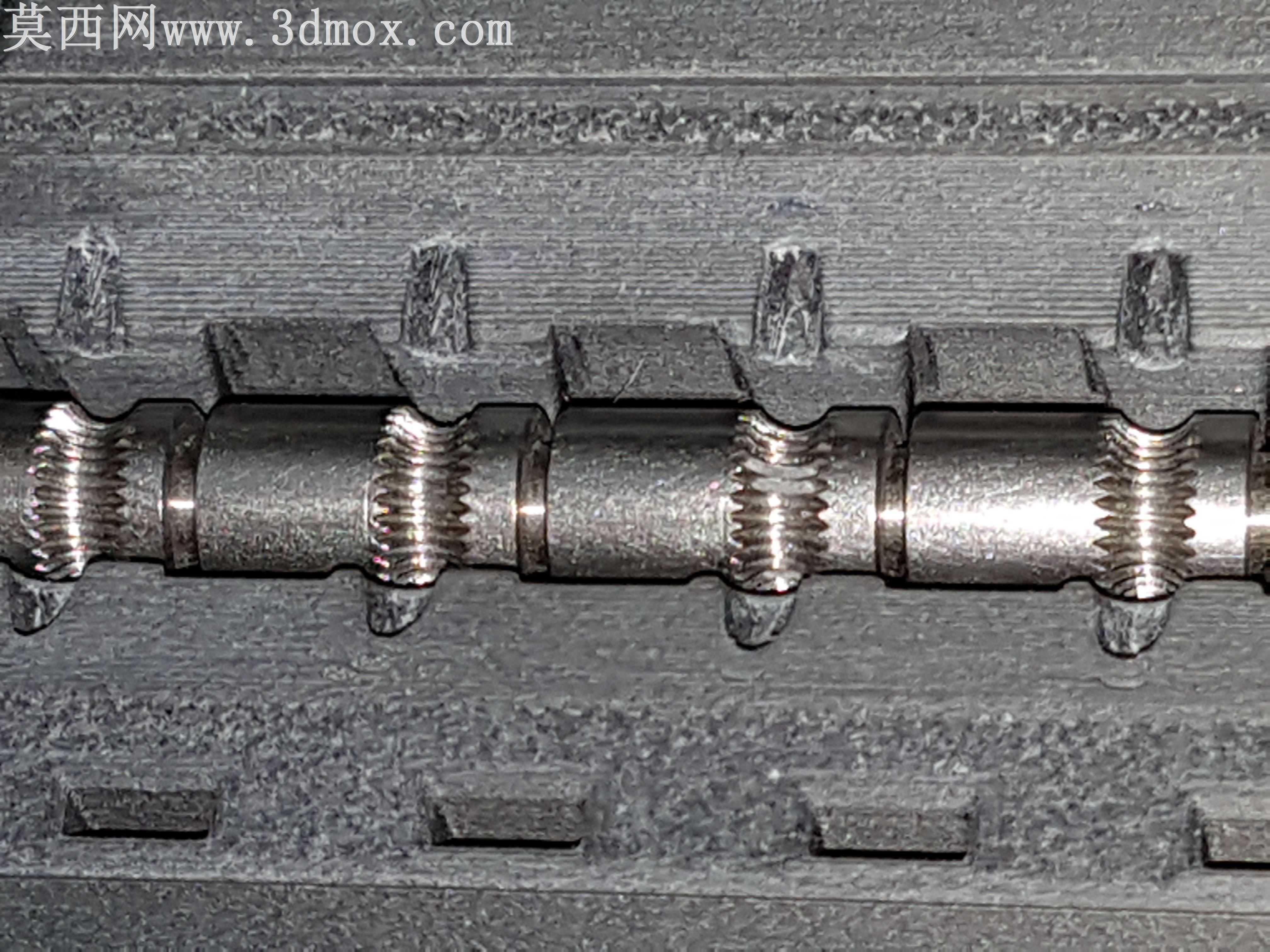

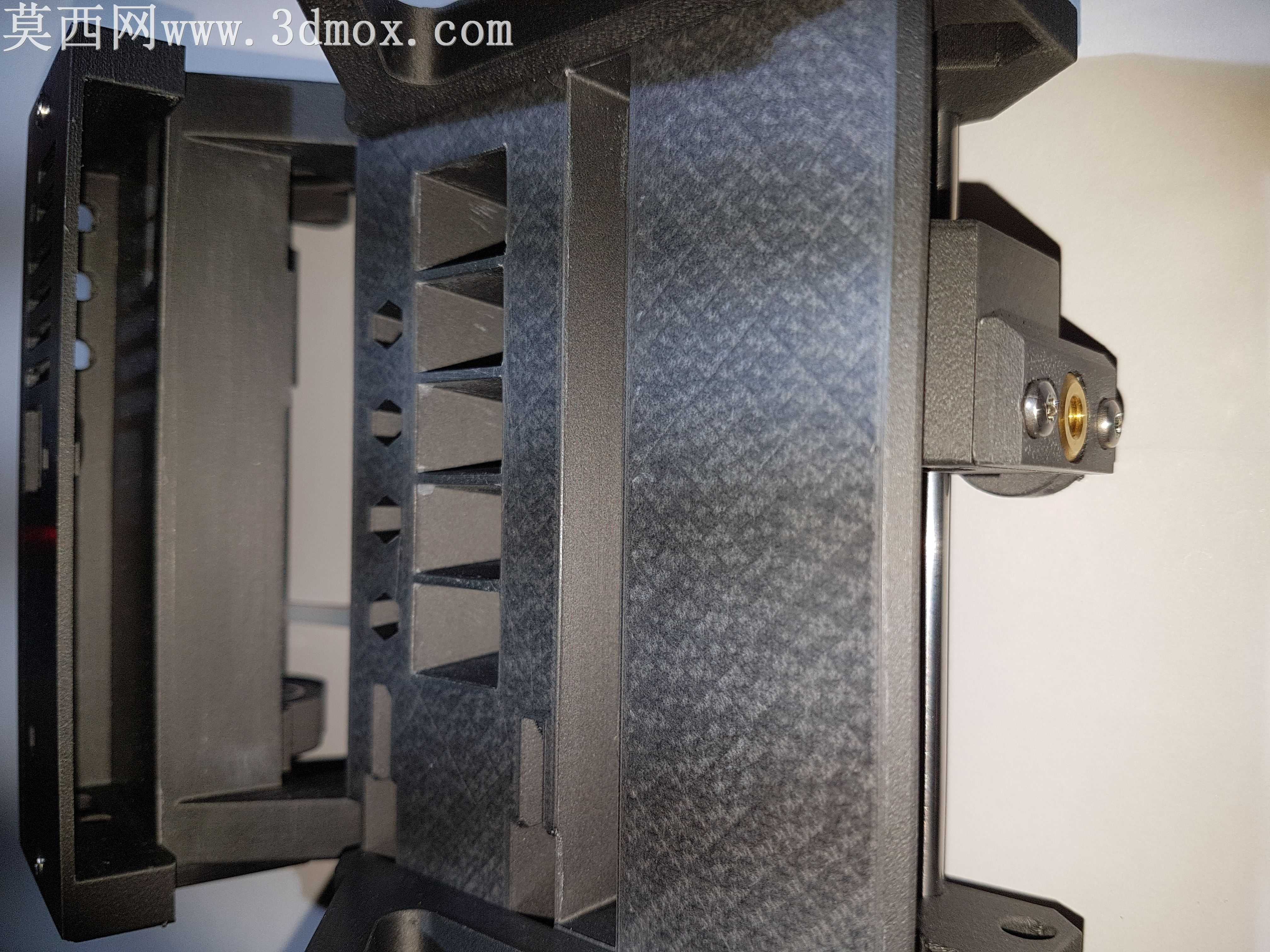

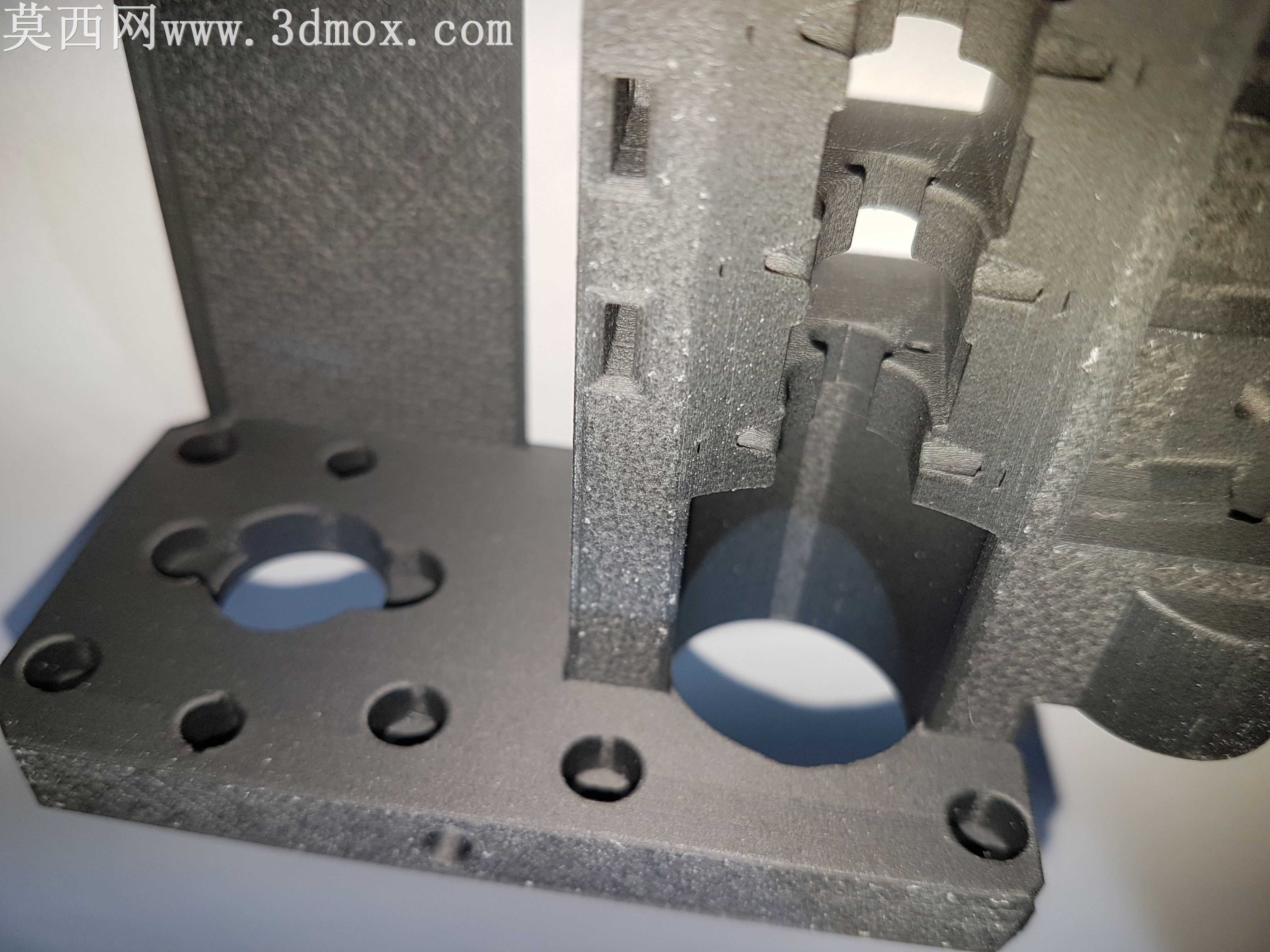

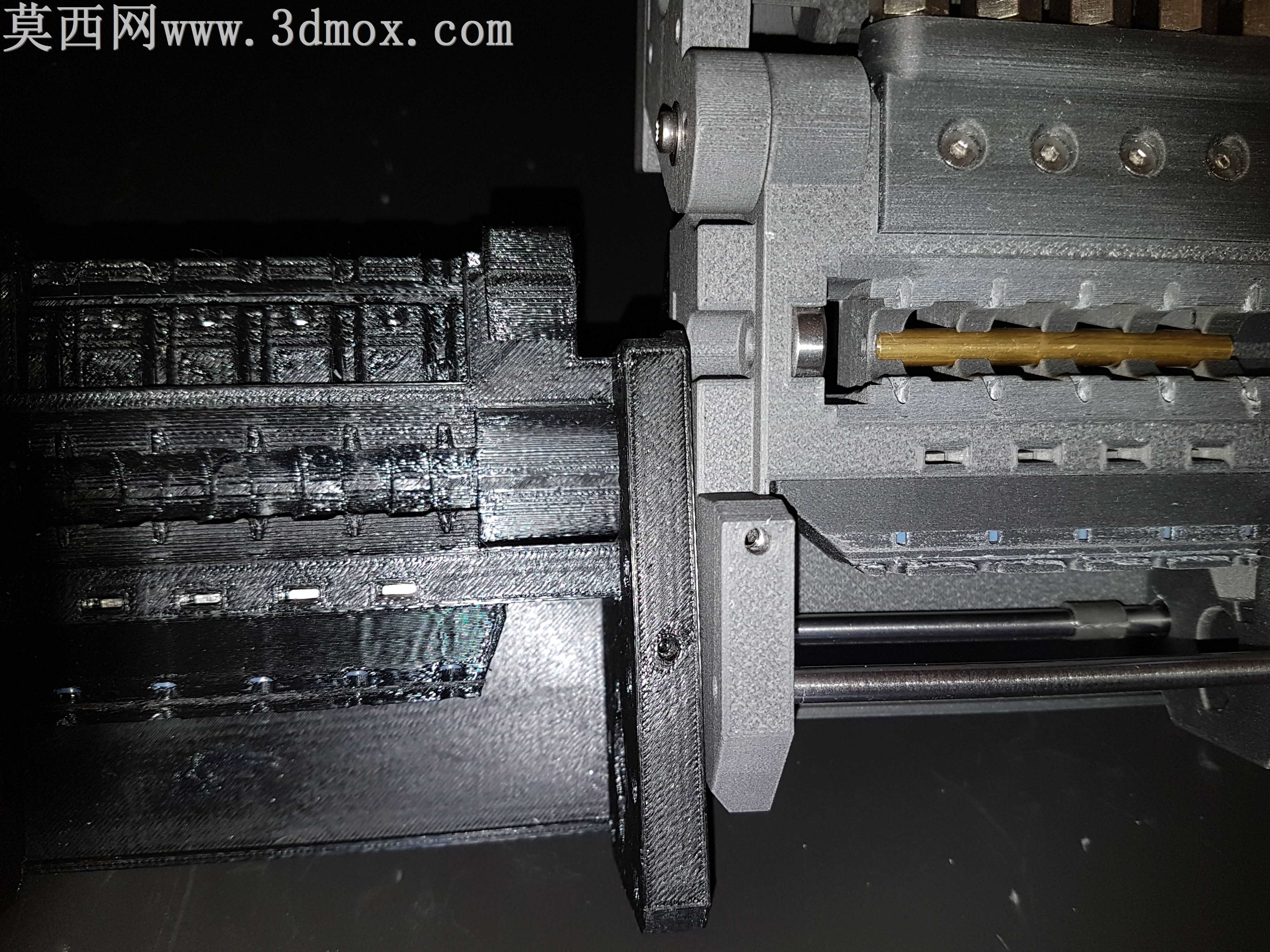

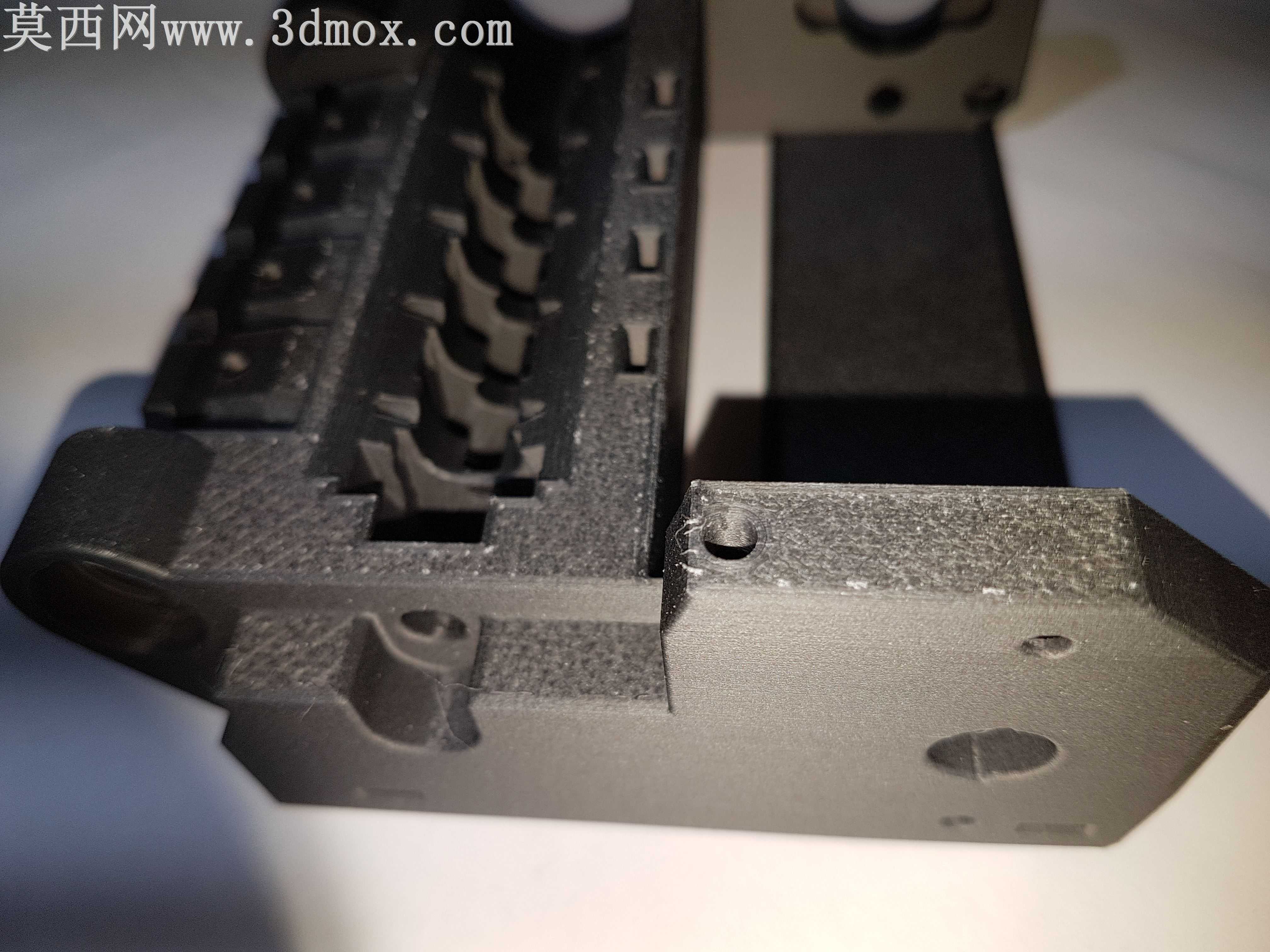

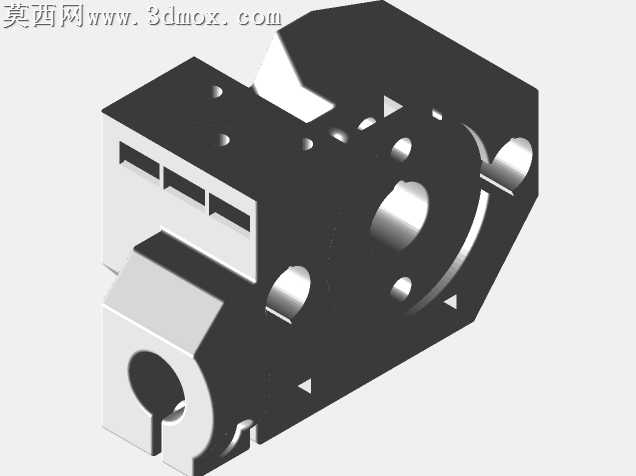

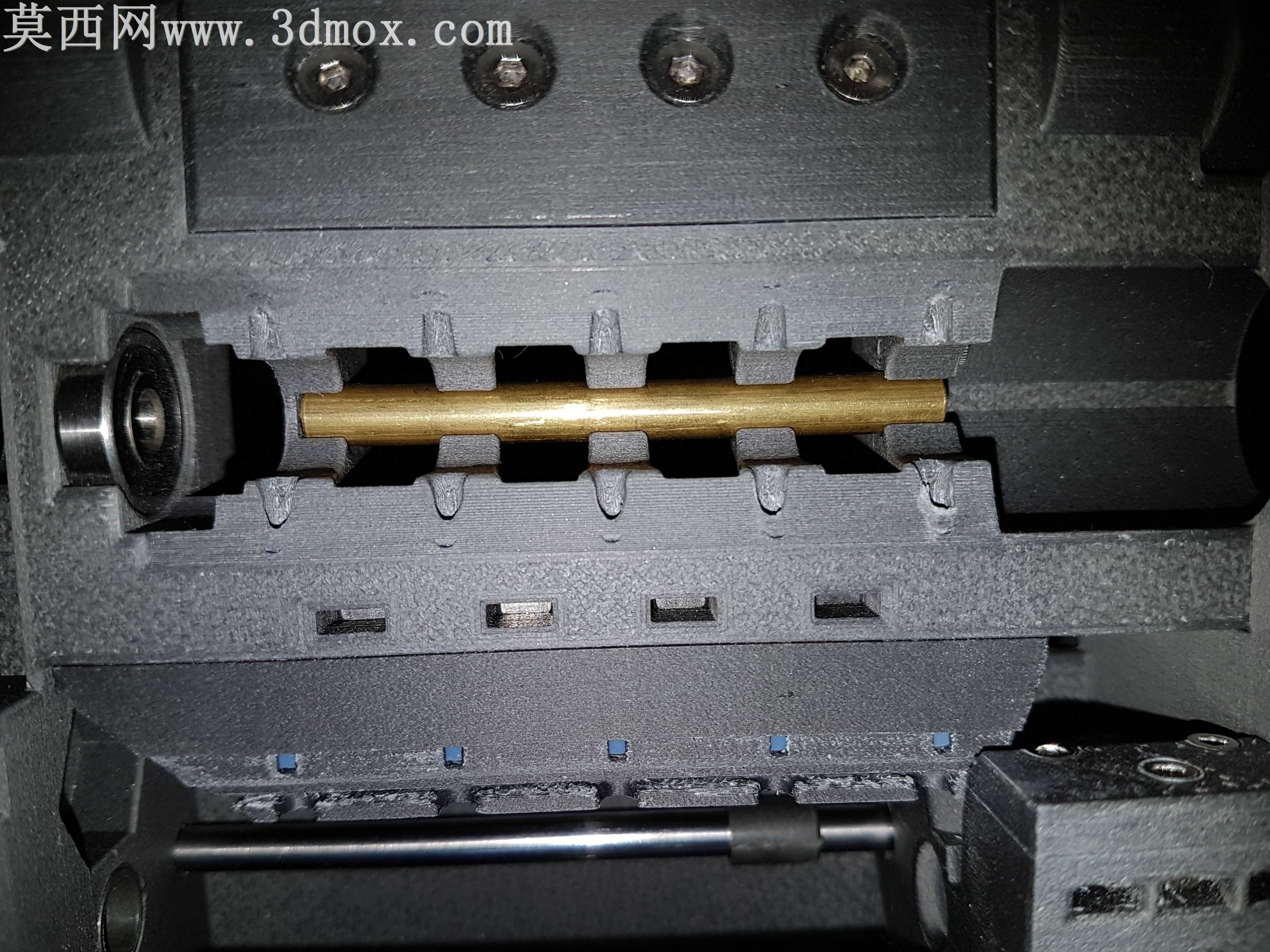

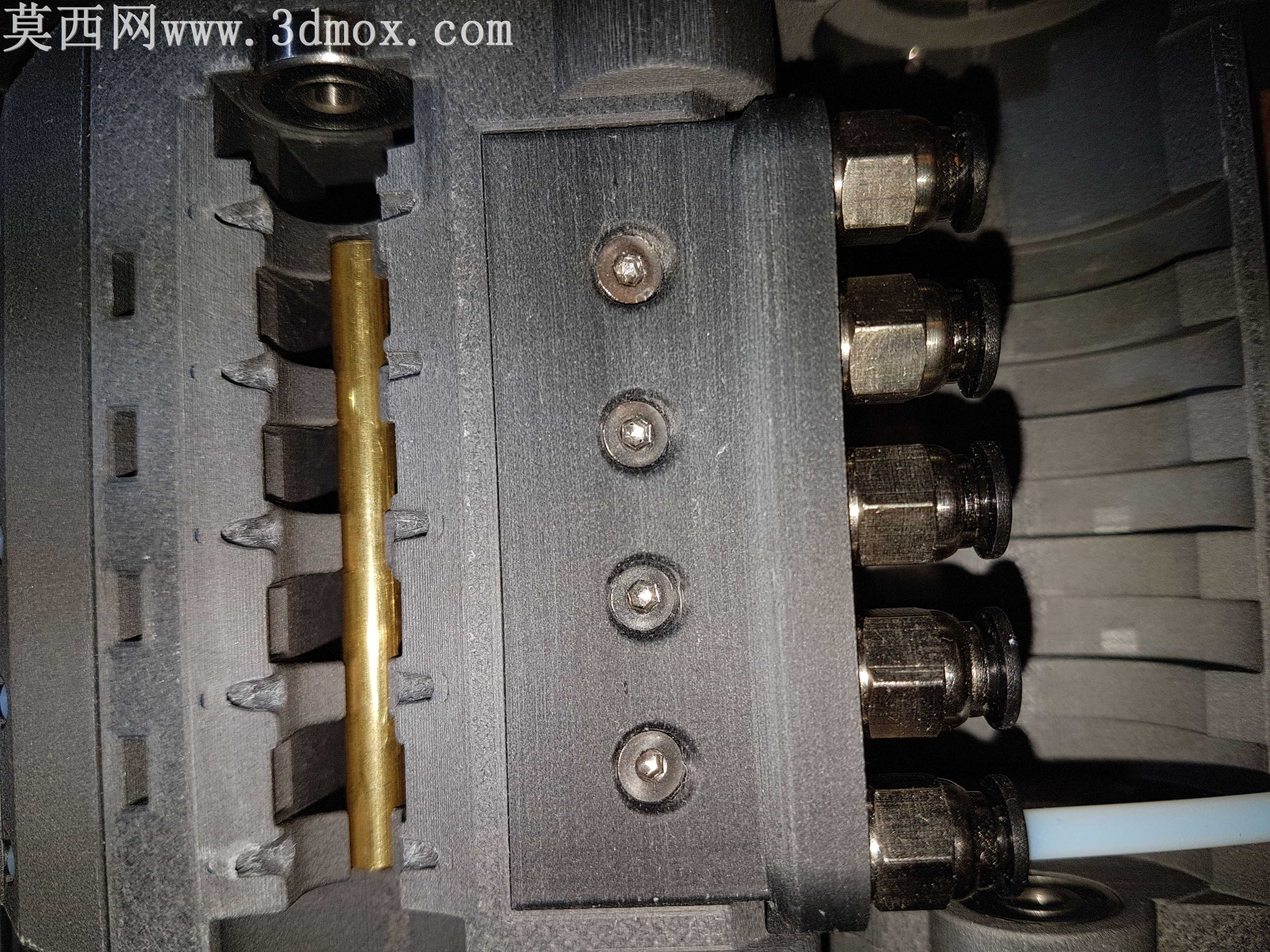

该三维结构是针对Prusa系列3D打印机MMU2多材料单元的优化迭代版本，建模阶段围绕多耗材稳定切换、送料精度提升的核心需求开展结构重构，首先针对原有版本送料路径卡顿、定位偏差的问题，重新规划了耗材导向通道的内径参数，适配4*2.5规格PTFE管的安装公差，将导向段的同轴度公差控制在0.02mm以内，避免耗材送进过程中出现剐蹭、卡滞问题。建模过程中对选料器的定位结构做了细节优化，调整了pully outerdiameter的配合尺寸，规避黄铜滚柱与定位结构的碰撞干涉，同时在选料器的finda安装位预留了10*6*2规格钕磁铁的嵌入槽，无需额外粘接即可实现传感器触发件的可靠固定，提升选料定位的响应精度。针对切割工位的结构缺陷，重新设计了刀片安装座的夹持结构，适配13.5*4.5*0.45mm规格Prusa刀片的安装定位，将刀片的伸出量、切割角度做了参数化调整，确保耗材切断面平整无毛刺，减少送料阻力。结构中所有传动滚柱均采用金属材质参数设定，表面做滚花纹理的细节建模，增大与耗材表面的摩擦力，避免送料过程中出现打滑丢步的问题，相邻滚柱的中心距经过反复校核，确保耗材在多工位切换时的对接精度，消除原有版本不同耗材切换时的错位漏料问题。渲染阶段采用金属哑光材质还原钢制滚柱的表面质感，对PTFE管通道赋予半透耐磨塑料材质，清晰展示内部送料路径的走向，整体装配结构做了干涉检查，所有配合面均预留合理的安装间隙，既保证运动部件的活动顺畅度，又避免间隙过大导致的耗材晃动偏移。设计思路上以降低组装调试难度、提升长期运行稳定性为核心，对原有结构中容易出现磨损、定位失效的部位做了加强处理，将易损件的安装结构设计为快拆形式，方便后期维护更换，同时优化了整体组件的安装固定位，可直接适配原有Prusa打印机的安装点位，无需对打印机主体做额外改造即可完成升级替换，整体结构经过多轮参数调整，解决了初代MMU2单元常见的卡料、切换失败、切割不齐等问题，能够实现多色、多材质耗材的顺畅自动切换，提升3D打印的多材料制作能力。
