M5规格滚花头手拧调节螺钉结构设计

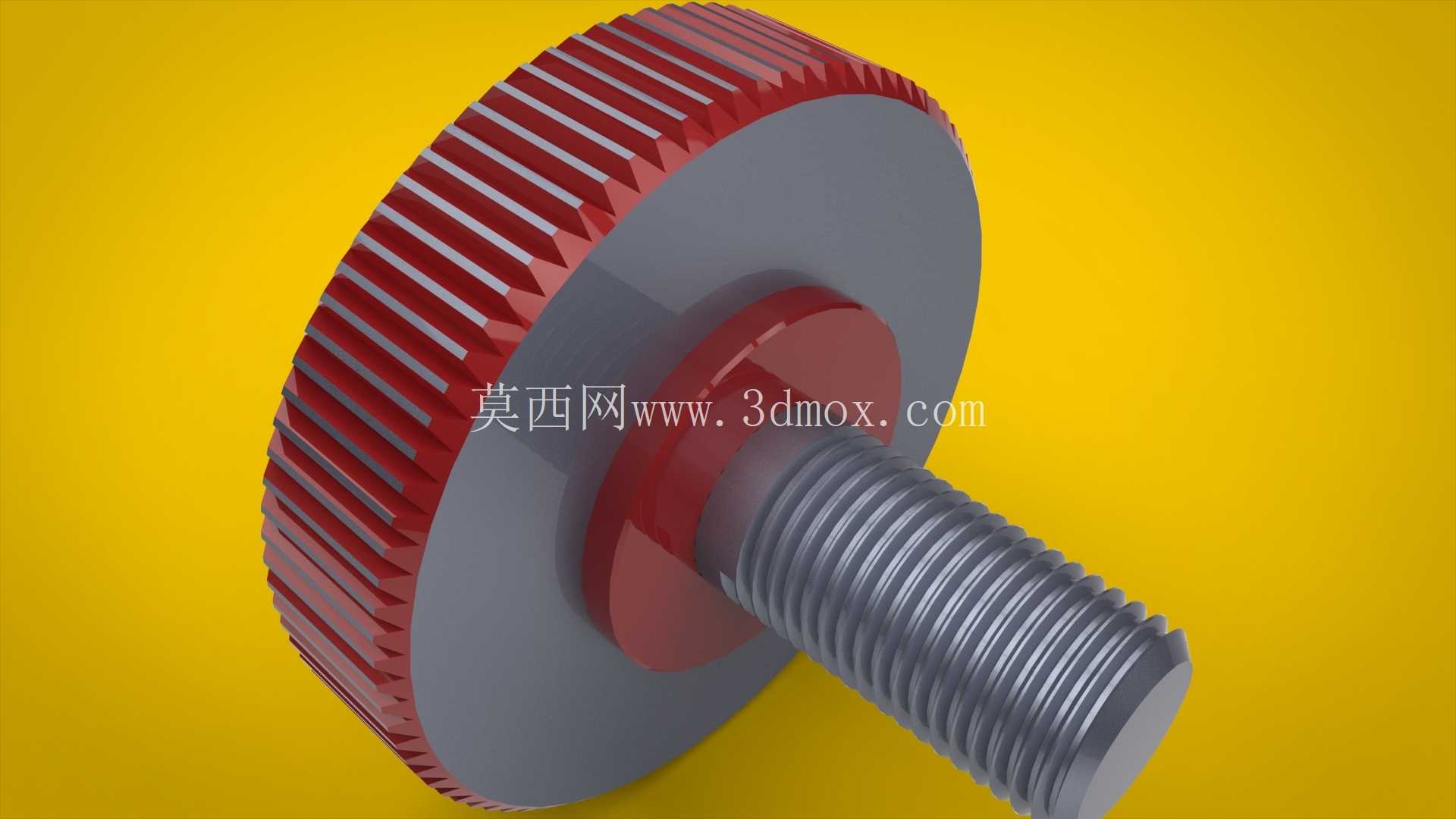

　　在各类工装夹具、检测治具、小型实验设备以及需要频繁手动调节松紧的机械结构中，手拧螺钉的应用场景十分广泛，这类紧固件不需要借助额外工具，操作人员仅靠手指拧动即可完成锁紧或松脱动作，能大幅提升调试、换型环节的操作效率，尤其适合小空间内无法伸入扳手、螺丝刀的安装位置，或是需要频繁调整部件位置、无需大扭矩锁紧的连接场景。这款M5规格的滚花手拧螺钉，头部采用大直径圆盘式结构，相比普通开槽或内六角螺钉，头部与手指的接触面积更大，拧动时单位面积受力更小，长时间操作也不会产生明显的硌手感，适合需要反复松紧的调节工位使用。

　　头部外圈设计了直纹滚花结构，滚花的齿距和齿深经过合理匹配，既不会因为齿纹过尖锐划伤操作人员手指，也能保证手指与头部接触时产生足够的摩擦力，即使手上沾有少量油污、切削液，也能顺利拧动螺钉，不会出现打滑脱力的情况。螺钉的螺纹部分采用标准M5公制粗牙螺纹，螺纹精度满足普通紧固件的连接公差要求，能与市面上通用的M5螺纹孔、螺母完美适配，不需要额外定制配套连接件，降低了选型和采购的成本。头部与螺杆衔接的位置做了过渡凸台设计，这个凸台一方面能在螺钉锁紧时提供平整的压紧端面，保证被连接件受力均匀，不会因为头部端面倾斜导致连接松动；另一方面也能增强头部与螺杆连接位置的结构强度，避免手动拧动时用力过大导致头部与螺杆衔接处断裂。从安装边界来看，这款螺钉的头部直径远大于螺杆直径，安装时需要在被连接件上预留足够的头部容纳空间，沉孔安装场景下需要匹配对应直径的沉孔尺寸，保证螺钉锁紧后头部不会突出安装面过多，避免与周边运动部件产生干涉。设计这类手拧螺钉时，首先要根据所需的锁紧扭矩确定头部直径，扭矩需求越大，对应的头部直径就要做的越大，才能保证手动拧动时能施加足够的力矩；其次滚花的参数选择要兼顾摩擦力和操作手感，直纹滚花相比网纹滚花加工难度更低，且在轴向拧动时的摩擦力表现更适合手拧操作，不会因为齿纹方向问题导致拧动时手指打滑。

　　在实际应用中，这类螺钉常被用在设备的门板快拆结构、工装的定位挡块调节、检测设备的探针高度调整、小型仪器的面板固定等位置，相比带手柄的快拆螺丝，它的结构更紧凑，占用安装空间更小，没有突出的手柄结构，不会在设备运行时勾挂线缆、工作服等物件，安全性更高。螺杆的长度可以根据实际连接厚度选择，螺纹部分的有效啮合长度需要满足连接强度要求，一般来说拧入螺纹孔的深度不小于螺杆直径的1.5倍，就能保证足够的锁紧力，不会因为受力过大导致螺纹滑牙。头部的厚度设计也需要兼顾强度和重量，厚度过薄会导致头部受力时容易变形，厚度过大则会增加不必要的重量和材料成本，这款螺钉的头部厚度经过优化，既能承受手动拧动的最大力矩，也不会造成材料的浪费。

　　在三维建模过程中，滚花结构的建模可以采用阵列齿形的方式实现，不需要还原每一个滚花齿的极致细节，在满足渲染和装配干涉检查需求的前提下，适当简化滚花特征能降低模型的文件大小，提升装配体的运行流畅度；螺纹部分可以采用装饰螺纹线配合简化牙型的方式建模，既满足工程图的标注需求，也不会因为全细节螺纹导致模型特征过多、操作卡顿。这类标准类紧固件的三维模型，在做设备整体装配时可以直接调用，不需要重复建模，能大幅缩短结构设计的周期，同时在做干涉检查时，能准确验证螺钉头部与周边零件的间隙是否足够，避免实际加工组装时出现零件干涉、螺钉无法安装的问题。
