在做小型自动化滑台、3D打印运动轴、桌面级数控设备的线性导向结构选型时,LM8UU这类直线运动轴承是出镜率极高的基础传动支撑件,很多刚接触结构设计的工程师容易把它和普通深沟球轴承混淆,实际上二者的受力场景、运动形式、安装配合逻辑完全不同。从实际应用场景来看,这类轴承主要承担轴向往复直线运动的支撑导向,常见于8mm光轴配套的传动结构中,比如小型点胶机的X/Y轴滑座、桌面雕刻机的Z轴升降导向、自动化分拣线的小型推料机构、甚至部分医疗检测设备的样本推送模组,只要是需要低阻力往复直线运动、负载不大、行程中等的场合,都能见到它的身影。

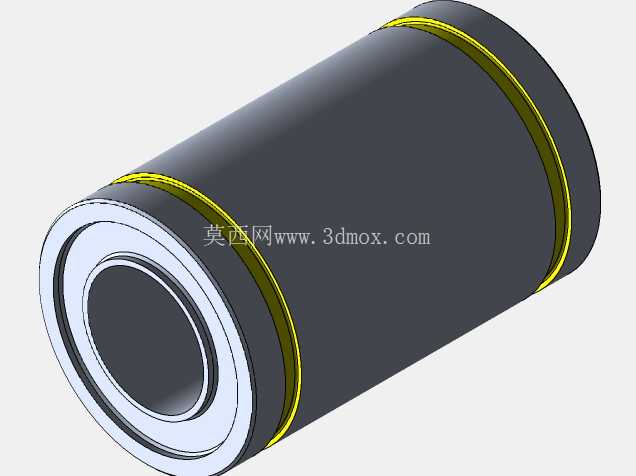

从功能特性上看,这款轴承的核心作用是在保证轴系径向定位精度的前提下,大幅降低光轴往复运动时的滑动摩擦阻力,相比无衬套的光轴直接与安装孔配合,它的摩擦系数可以降低一个数量级,同时内置的保持架与钢球循环结构,能让运动过程更平顺,不会出现干摩擦导致的爬行、卡顿问题。很多新手在建模时容易忽略它的密封与防尘结构,实际上这款轴承两端的黄色密封圈是设计中很关键的部分,它可以阻挡外界的粉尘、切屑进入轴承内部的钢球滚道,避免早期磨损失效,在有少量切削液、粉尘的加工场景下,带密封圈的结构能把轴承的实际使用寿命提升3倍以上。
从设计思路层面拆解这个模型的结构,整体采用套筒式一体化外壳,外壳材质一般为轴承钢经淬火处理,保证足够的刚性与耐磨性能,内部的钢球排列采用多循环列设计,钢球在保持架的约束下沿轴向循环滚动,当轴承沿光轴做直线运动时,钢球在外壳的滚道与光轴表面之间滚动,同时在保持架的回流槽内完成循环,不会出现钢球脱落的问题。建模时需要重点注意几个配合尺寸:首先是内孔与8mm光轴的配合公差,一般采用间隙配合,间隙量控制在0.01-0.02mm之间,间隙过大会导致运动时径向窜动,影响导向精度,间隙过小则会增大运动阻力,甚至出现卡滞;其次是外径与安装座孔的配合,一般采用过渡配合或者小间隙配合,方便安装拆卸,同时保证轴承不会在安装孔内随光轴窜动;另外两端的密封圈槽深度、宽度需要和标准密封圈尺寸匹配,不能出现密封圈压缩量过大导致的运动阻力激增,或者压缩量不足导致的密封失效问题。
关于外形尺寸与安装边界,这款轴承的公称内径为8mm,适配标准8mm直径的线性光轴,外径为15mm,总长度为24mm,安装时需要在安装座上加工直径15mm的通孔,孔的轴向长度至少要保证轴承完全装入后两端有0.1-0.2mm的轴向间隙,避免热胀冷缩导致轴承被顶死。很多工程师在做安装结构设计时,会在安装孔的侧面加工紧定螺钉孔,用紧定螺钉顶在轴承外圈的防滑槽上固定,这里需要注意紧定螺钉的顶紧力不能过大,否则会导致轴承外圈变形,挤压内部钢球导致运动阻力变大,甚至出现钢球卡滞的问题。另外在布置多根轴承同轴支撑的结构时,需要保证两个安装座的孔同轴度误差控制在0.02mm以内,否则会出现光轴穿装困难、运动卡顿、轴承偏磨的问题,很多新手在做滑台设计时忽略同轴度要求,组装后发现运动阻力大,往往就是安装孔的同轴度超差导致的。
从实际使用的角度出发,这类轴承的额定动负载、静负载都有明确的参数范围,选型时需要计算实际工况下的径向负载,不能超出额定负载使用,否则会导致钢球滚道出现压痕,早期失效。另外在润滑方面,出厂时轴承内部已经填充了锂基润滑脂,长期使用时需要定期补充润滑脂,避免干摩擦,在高速往复运动的场景下,可以适当降低润滑脂的粘度,减小运动阻力。建模过程中,除了还原外部的套筒、密封圈结构,还需要把内部的钢球、保持架、回流槽结构都准确还原,这样在做整机装配干涉检查时,才能准确判断轴承与周边结构的间隙是否合理,比如轴承两端是否会和轴用挡圈、同步带轮、联轴器等部件发生干涉,提前在设计阶段规避装配问题。
