LM8UU直线运动轴承结构设计

做非标自动化设备设计的工程师，对LM8UU这类直线轴承肯定不会陌生，但凡涉及到低负载、高频率的直线往复运动工况，几乎都能见到它的身影。从3D打印机的光轴滑台，到小型点胶机的位移机构，再到自动化检测设备的探针移动模组，这款轴承的应用场景覆盖了大量轻载直线传动的需求，是小行程直线运动结构里性价比极高的选型方案。

从功能特性来看，LM8UU属于直线运动球轴承，核心作用是为配套的8mm直径光轴提供低摩擦的直线运动支撑，和传统的滑动导套相比，它内部的钢球循环结构能将滑动摩擦转化为滚动摩擦，大幅降低运动过程中的阻力，同时保证运动过程的平顺性，不会出现滑动导套常见的卡顿、爬行问题。很多新手工程师在做小型滑台设计时，容易忽略轴承的预压和配合公差，其实这款轴承的内孔和光轴的配合建议选间隙配合，公差控制在0到0.02mm之间，既能保证运动灵活，又不会出现过大的径向间隙影响运动精度。

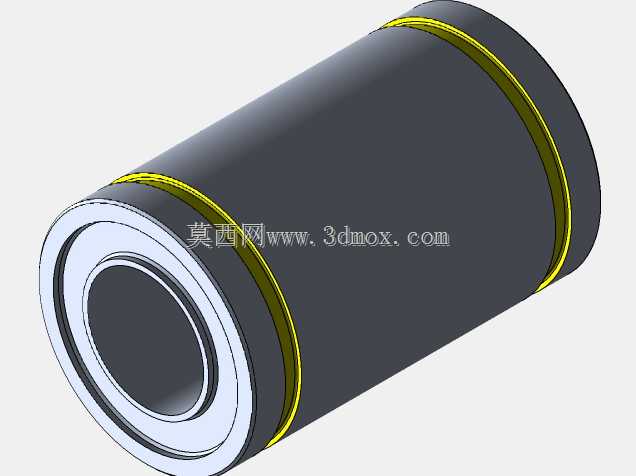

设计这款模型的时候，首先要还原的是轴承的实际安装边界，它的外径是15mm，总长度24mm，两端自带的密封圈槽位要和标准件的尺寸完全对齐，方便设计时直接调用装配到安装座里。轴承外圆柱面是安装基准，设计安装孔的时候公差建议选H7，压装的时候要注意受力均匀，避免外壳变形挤压内部钢球保持架，导致运动卡滞。模型里还原了内部的钢球循环路径、两端的防尘密封圈以及中间的保持架结构，不是单纯的外观建模，做机构运动仿真的时候可以直接用来做干涉检查，不用再额外简化结构。

很多人在做轻量化设备设计时，会纠结选铜套还是这类直线轴承，其实如果是负载不大、运动频率高、对运动阻力有要求的场景，LM8UU的优势非常明显，它不需要额外做油路润滑，自带的密封圈能阻挡大部分粉尘进入内部，日常维护只需要定期涂抹少量润滑脂就能满足长期使用需求。如果是在粉尘特别大的工况下使用，还可以在轴承外侧额外增加防尘圈，进一步延长使用寿命。另外要注意的是，这类直线轴承只能承受径向载荷，不能承受过大的轴向力，设计的时候要做好轴向限位，避免钢球从循环槽里脱出导致轴承损坏。
