LM10UU直线运动衬套三维结构设计

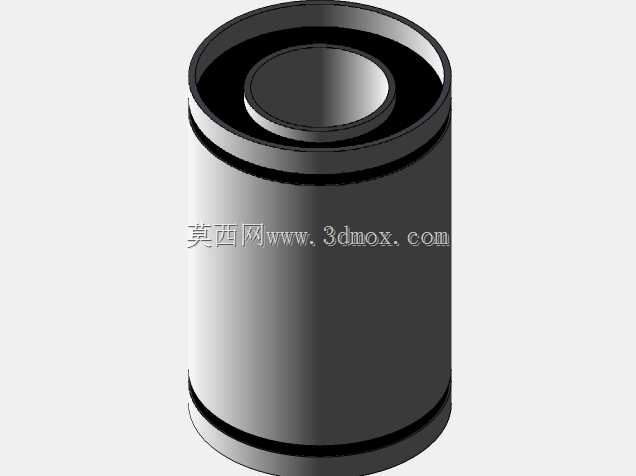

　　在各类需要实现精准直线往复运动的机械结构中，这类直线运动衬套是应用频次极高的导向支撑部件，常见于3D打印设备的光轴导向模组、自动化点胶机的位移滑台、小型包装设备的推料机构、精密检测仪器的移动载台等场景，核心作用是为配套的圆柱光轴提供低摩擦的滑动支撑，约束运动副的径向偏移，保证运动过程的同轴度与平顺性，避免光轴在往复动作中出现卡滞、偏磨的问题。从结构设计来看，该衬套采用圆筒式整体外形，外壁为等直径圆柱面，可直接压装入对应规格的安装座孔内，安装时无需额外设计复杂的定位结构，依靠外壁与安装孔的过盈配合即可实现可靠固定，适配的安装座孔需按照对应公差要求加工，保证压装后衬套不会随光轴往复动作出现轴向窜动。

　　衬套内部设计有适配直径10mm光轴的贯通内孔，内孔与光轴之间保留合理的配合间隙，既可以保证光轴滑动时无阻滞感，也能控制径向游隙在合理范围内，避免运动过程中出现过大的晃动量，影响末端执行件的定位精度。衬套两端设计有环形限位槽结构，可配套安装密封挡圈，阻挡工况环境中的粉尘、碎屑进入滑动配合面，减少磨粒磨损的发生，延长部件的实际使用寿命。建模过程中需要重点关注内外圆柱面的同轴度公差，若同轴度偏差过大，压装后会出现内孔与光轴不同心的问题，直接导致滑动阻力增大、局部磨损加剧；同时要保证两端端面与轴线的垂直度，避免压装时衬套出现偏斜，导致光轴穿装后出现别劲的情况。在实际选型应用时，需要结合负载大小、运动速度、

　　行程长度确认该规格衬套的额定动负载是否满足工况要求，若侧向负载偏大，可考虑成对布置衬套来提升支撑刚性，避免单衬套受力过大出现过早失效。这类衬套的结构相对简洁，但细节尺寸的把控直接影响实际使用效果，建模时需要还原各部位的倒角、退刀结构，保证加工生产时的工艺可行性，避免出现无法加工的尖角结构，同时要匹配对应光轴的尺寸公差，保证配合精度处于合理区间。
