Bridgeport铣床Z轴曲柄适配连接构件

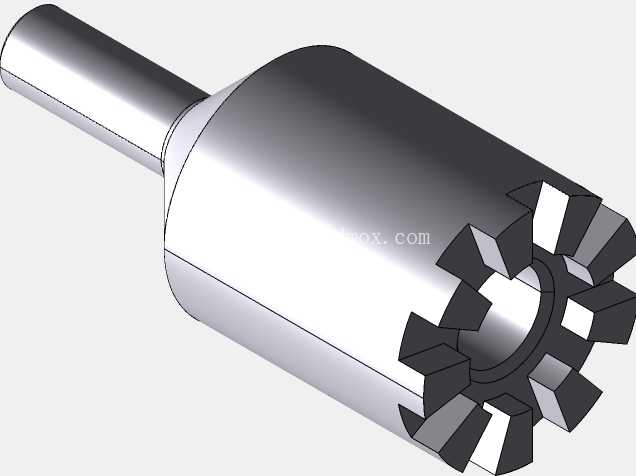

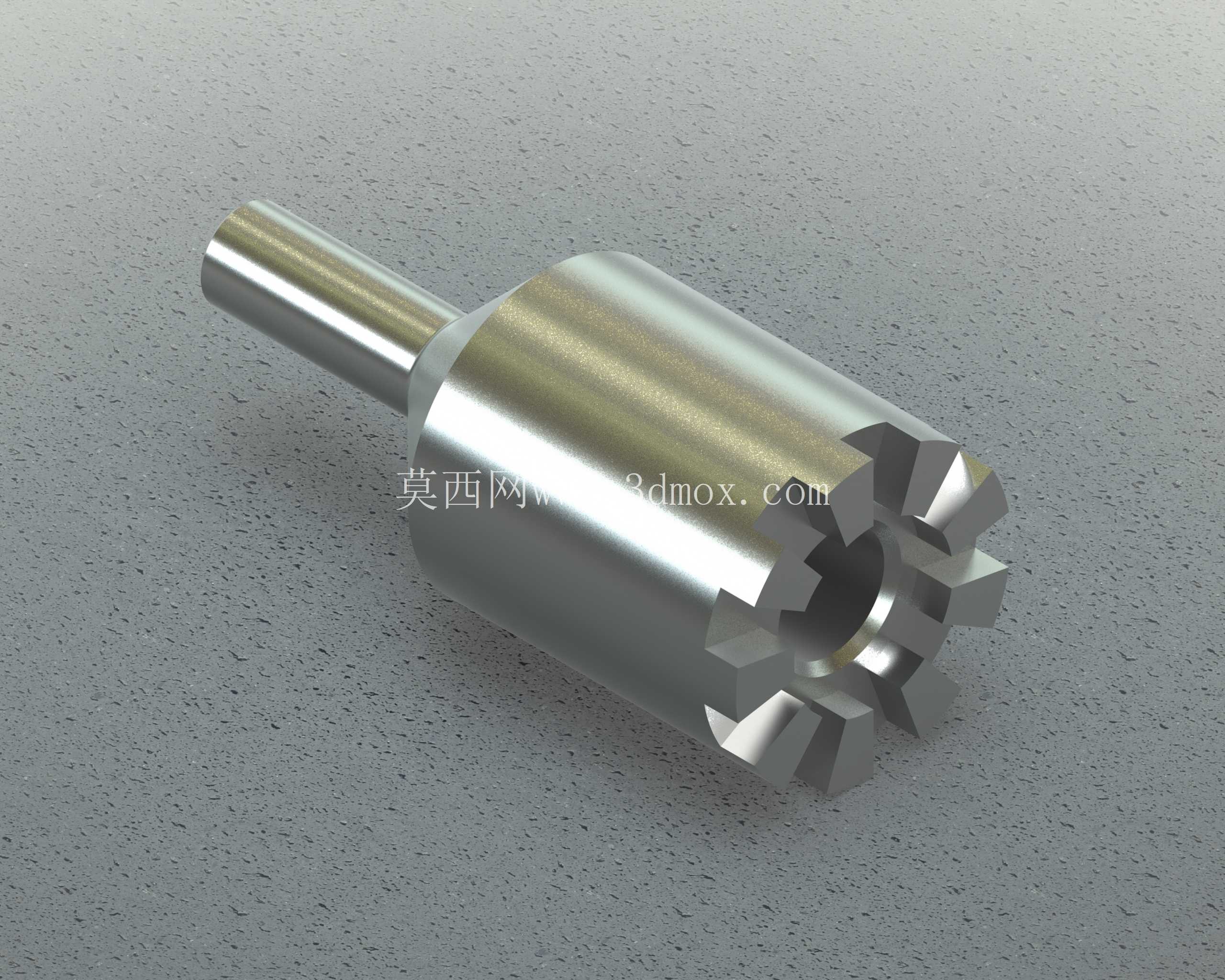

　　在普通立式铣床的日常操作与维护场景中，Z轴进给机构的操作顺畅度直接影响工件加工的对位精度与操作手感，不少服役年限较长的Bridgeport系列铣床，会出现原曲柄连接位磨损、间隙过大导致的进给虚位问题，这款适配构件正是针对该类维修替换、功能补装需求设计的传动连接部件。从实际装机使用的角度看，该构件一端为光轴插接段，用于和铣床Z轴的手动进给输入轴配合，通过轴孔公差配合传递操作扭矩，另一端为带9个均布齿槽的花键式连接端，用于和手动曲柄的驱动端咬合，避免操作过程中出现打滑、空程的问题。设计阶段首先考虑的是装机后的同轴度要求，光轴段的外径公差按照过渡配合选取，既保证装配时可以顺利推入轴孔，又能减少径向晃动量，避免操作时出现偏心卡顿；齿槽端的9个齿采用对称均布设计，齿形角度经过反复校核，保证和曲柄端的凸齿咬合时接触面积足够，不会因为长期受力出现齿面崩损，同时9齿的设计也让曲柄的安装角度调整更灵活，操作人员可以根据自身操作习惯调整曲柄的初始握持角度，适配不同身高、不同操作站位的使用需求。

　　从外形尺寸的边界来看，光轴段的长度控制在刚好插入Z轴输入轴安装孔的深度，不会因为轴段过长顶到轴孔内部的限位结构，也不会因为过短导致配合长度不足、受力时出现轴段弯折；中间的圆柱主体段外径大于两端连接位，装配时可以贴紧安装位的端面，起到轴向定位的作用，不需要额外加装调整垫片就能控制轴向安装位置，减少装配时的调整工作量。齿槽端的内孔为中空设计，一方面可以减轻构件整体重量，减少手动操作时的额外负载，另一方面也可以避开安装位中心的凸起定位轴，避免装配时出现干涉。

　　实际应用中，这类适配构件除了用于老旧设备的磨损件替换，也可以用于改装加装辅助进给手柄的场景，比如在批量加工小型零件时，操作人员需要频繁调整Z轴高度，更换这款适配构件后，可以搭配加长力臂的曲柄使用，降低长时间操作的劳动强度；在进行精密对刀操作时，齿槽的紧密配合可以减少传动间隙，让操作人员通过手柄感受到的进给反馈更直接，提升对刀精度。设计过程中也充分考虑了加工工艺性，整体结构采用回转体为主的构型，普通数控车床即可完成外圆、内孔的粗精加工，齿槽部分可以通过分度头配合铣床加工完成，不需要特殊的定制刀具，小批量加工时的成本可控，也方便维修车间自行测绘加工替换件。

　　构件的所有棱边都做了小倒角处理，既避免装配时锐边划伤操作人员手部，也能在插接装配时起到导向作用，不需要反复对准就能顺利装入安装位。从受力角度分析，手动进给时的操作扭矩通过齿槽传递到主体段，再通过光轴段传递到Z轴输入轴，主体段的壁厚经过核算，完全可以承受手动操作时的最大扭矩，不会出现扭转变形，即使操作人员施加较大的扳动力，构件也能保持结构完整性，不会因为过载断裂导致操作失控。在安装适配性上，这款构件的连接尺寸完全匹配Bridgeport系列铣床的原厂安装位，不需要对原有设备进行打孔、锉修等二次加工，拆下原有磨损的连接构件后直接替换即可，大幅降低维修替换的时间成本，也不会破坏原有设备的结构完整性。
