机床用四爪自定心卡盘结构设计

　　在普通车床、经济型数控车床以及内外圆磨床的回转加工场景中，四爪卡盘是应用频次极高的装夹执行部件，区别于三爪自定心卡盘适配规则回转件的特性，四爪结构可通过单爪独立调整实现偏心件、不规则轮廓工件的可靠装夹，同时也能通过盘丝联动实现规则件的快速定心，覆盖从方形毛坯、偏心轴类到异形铸件的多类型工件装夹需求。这款四爪卡盘的整体结构采用盘式主体布局，盘体背部设置标准法兰连接止口，可直接匹配机床主轴端的连接法兰，安装时需保证止口与主轴定位轴颈的同轴度公差控制在0.02mm以内，端面贴合度通过塞尺检测无0.01mm以上间隙，避免高速回转时出现动平衡超差问题。

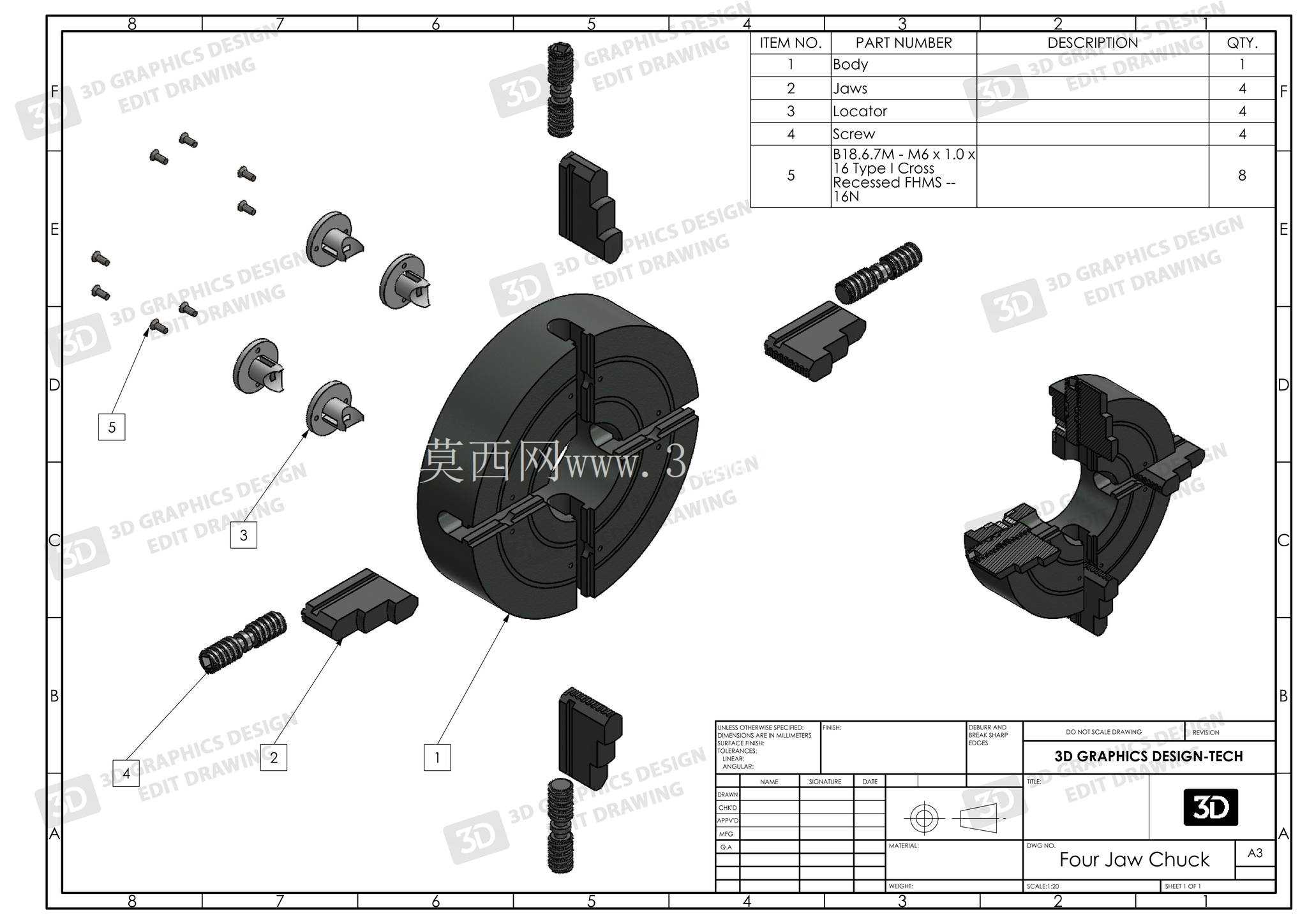

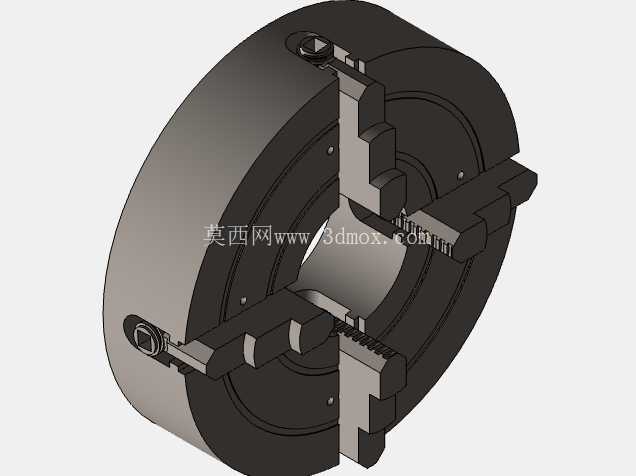

　　盘体内部集成盘形丝锥结构，四个卡爪分别与盘丝的螺旋槽啮合，当使用联动扳手插入盘体端面的方孔转动时，盘丝旋转带动四个卡爪同步沿径向导轨移动，实现对规则圆形、正多边形工件的快速定心装夹；每个卡爪侧面设置独立的调节螺钉，可单独调整单个卡爪的径向位置，适配偏心距在卡爪行程范围内的异形工件装夹，调整时需配合百分表打表校正工件外圆或基准面的跳动，保证加工基准与主轴回转中心重合。卡爪采用分体式结构设计，上爪可根据装夹需求更换为软爪或硬爪，硬爪表面经过淬火处理硬度达到HRC55以上，适配毛坯件、热轧型材的粗加工装夹，可承受较大的夹紧力而不发生塑性变形；软爪可根据工件装夹直径自行镗削，适配精加工工序的高精度装夹，减少装夹变形对工件形位公差的影响。

　　盘体端面设置四个均匀分布的锁紧块，当卡爪调整到位后，锁紧块可压紧卡爪侧面的导向面，避免重切削时卡爪受切削力冲击发生位移，提升装夹刚性。从安装边界来看，这款卡盘的外径尺寸适配中小型机床的主轴端规格，卡爪径向行程覆盖常规中小型工件的装夹直径范围，盘体总厚度控制在合理区间，不会过多占用机床的轴向加工行程，同时盘体背部的减重孔设计在保证结构刚性的前提下降低了整体重量，减少主轴端的悬伸负载，提升主轴高速回转时的稳定性。

　　在实际加工场景中，这类四爪卡盘常用来装夹方形锻坯、偏心曲轴、阀体型腔类零件，装夹时需注意卡爪的夹持位置尽量靠近工件的加工部位，减少切削力产生的力矩导致的工件振颤；对于薄壁类工件，可通过调整四个卡爪的夹紧力差值，避免局部夹紧力过大导致工件变形。设计过程中，盘丝的螺旋升角经过反复校核，保证卡爪移动时的传动效率同时具备自锁特性，避免加工过程中卡爪自行松动；卡爪与盘体导轨的配合面采用燕尾槽结构，配合间隙控制在0.01-0.03mm之间，既保证卡爪移动顺畅，又避免间隙过大导致装夹定心精度下降。盘体材料选用高强度铸铁，经过时效处理消除内应力，长期使用不会发生形变，保证卡盘的定心精度保持性；卡爪与盘丝的啮合部位经过表面硬化处理，提升耐磨性能，延长卡盘的使用寿命。在日常使用维护中，需定期清理卡爪导轨与盘丝螺旋槽内的切屑与切削液残留，涂抹润滑脂保证传动顺畅，避免切屑卡滞导致卡爪移动卡涩或传动部件磨损。
