做越野改装或者小型非道路车辆悬架设计的工程师,大概率都跟这类杆端轴承打过交道,这次做的POS12规格杆端轴承,核心是解决悬架A形臂跟底盘、立柱之间的铰接传力问题,很多新手做悬架结构的时候容易忽略铰接点的自由度补偿,硬上刚性连接的话,车架受冲击变形或者悬架跳动过程中出现的干涉应力,很容易把连接臂扯裂,甚至把安装座拽变形。

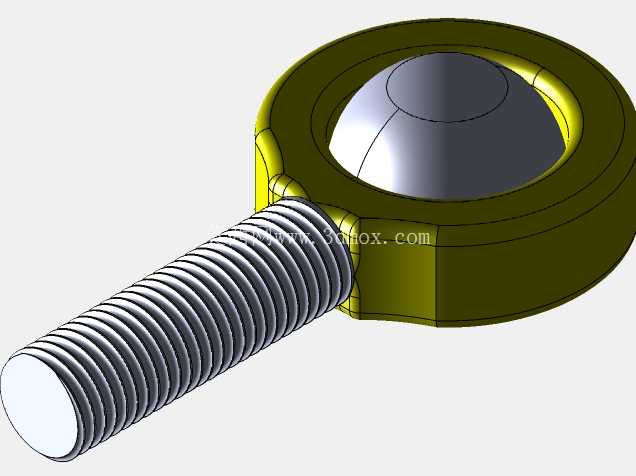

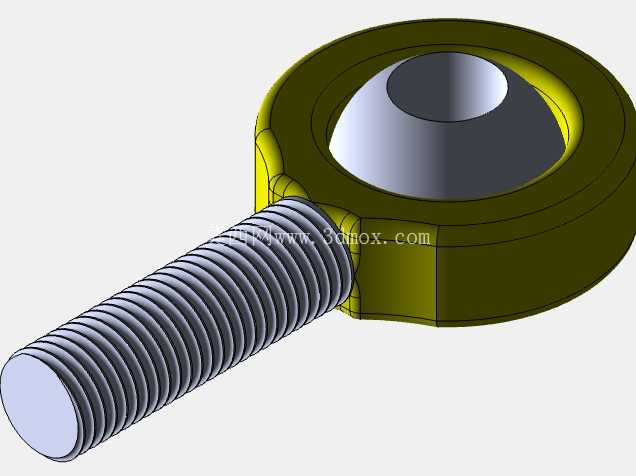

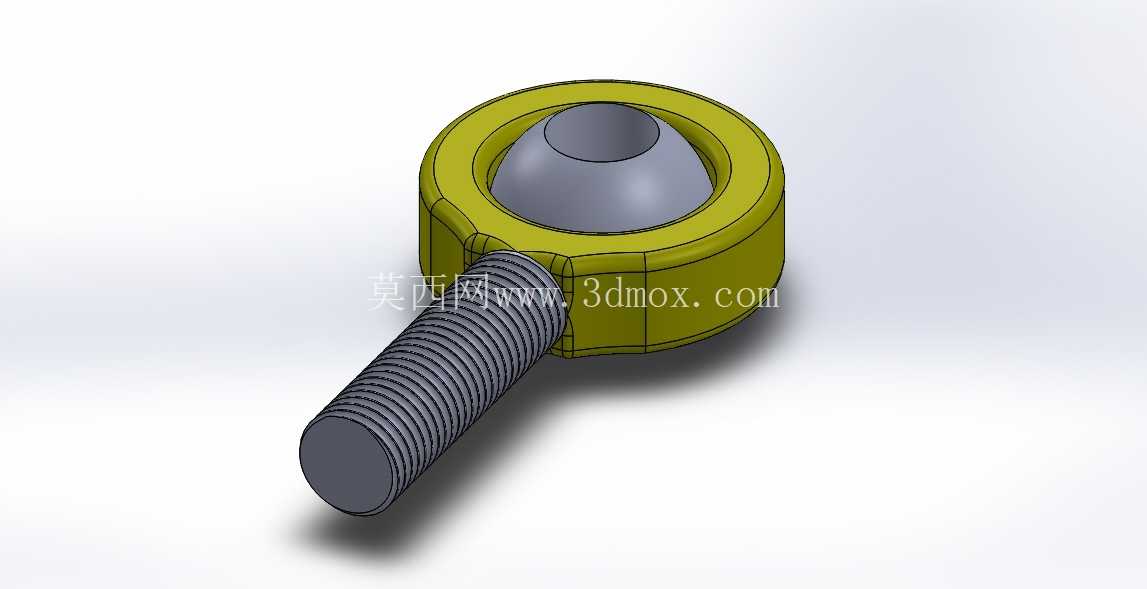

先从实际安装边界说,这款杆端轴承的外螺纹是公制细牙,适配常规12mm规格的连接螺母,杆部长度留足了防松垫圈、锁紧螺母的安装空间,不会出现螺纹拧到底还锁不紧的情况;头部的环形座内嵌自润滑关节球,球体内孔是标准光孔,直接穿铰接螺栓就能完成固定,关节球的摆动角度能覆盖悬架全行程的摆角需求,不管是上下跳动还是转向时的横向偏移,都能通过球头的自转动跟摆动抵消附加弯矩,不会让连接螺栓承受额外的弯曲载荷。
设计的时候特意把外圈的厚度做了加强,之前用过不少市售的薄圈杆端轴承,飞坡落地的时候冲击力一大,外圈容易从杆部衔接的位置断裂,这次在杆部跟外圈衔接的位置做了圆弧过渡,没有留应力集中的直角棱,热处理后的硬度也匹配越野场景的冲击载荷,不会出现硬度过高脆断、或者硬度过低容易变形的问题。内嵌的关节球跟外圈之间的间隙控制在合理范围,既不会旷量太大导致悬架虚位,也不会因为间隙过小卡滞,影响悬架的正常动作。
实际装车的时候,这个部件是A形臂跟底盘安装点、转向立柱连接点的核心受力件,车辆加速、制动、过弯时的纵向、横向载荷都要通过这个铰接点传递,同时还要在悬架跳动的时候允许连接角度自由变化,避免A形臂跟安装座之间出现运动干涉。很多人做小型全地形车、钢管车的悬架的时候,会用普通衬套代替杆端轴承,衬套虽然成本低,但是扭转跟摆动的阻力大,悬架动作不够顺畅,而且长期使用磨损后旷量很难调整,杆端轴承的优势就在于磨损后可以通过调整锁紧位置补偿间隙,维护起来更方便,铰接的自由度也更适配多连杆、双A臂这类独立悬架的运动需求。

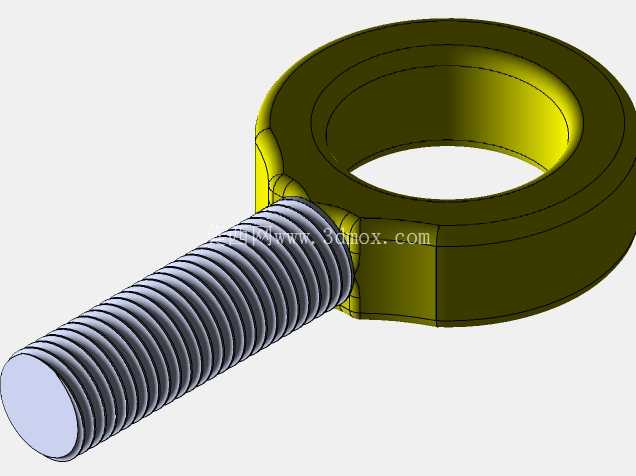

建模的时候特意把螺纹的牙型做了还原,不是用贴图糊弄的简化模型,安装的时候可以直接在装配体里跟螺母、安装座做干涉检查,确认螺纹旋合长度足够,关节球的摆动范围内没有跟周边的车架管件、制动管路出现干涉;外圈的防滑纹理也做了细节还原,实际安装的时候可以用扳手卡住外圈拧动,不会打滑,方便调整杆端的旋入长度,从而调整悬架的轮距跟前束参数。
从受力角度来说,这款杆端轴承主要承受径向载荷,同时能承受一定的轴向载荷,刚好匹配悬架A形臂的受力特性,A形臂在工作过程中主要承受车轮传递过来的径向冲击力,转向时的轴向力相对较小,这个规格的轴承额定载荷完全能覆盖小型全地形车、改装卡丁车的使用需求,不会出现过载失效的情况。安装的时候要注意,铰接螺栓的预紧力不能过大,不然会把关节球压死,导致球头无法自由转动,失去铰接补偿的作用,一般是拧紧后回退四分之一圈,再配防松螺母锁死,保证球头能灵活摆动又没有明显旷量就可以。
很多新手建模的时候容易忽略杆端轴承的实际运动边界,把铰接点做成固定约束,做运动仿真的时候就会出现报错,或者算出来的应力结果完全不准,这个模型把关节球跟外圈的配合间隙、摆动角度范围都做了还原,导入运动仿真模块的时候可以直接设置铰接约束,不用再额外简化模型,能省不少建模的时间。另外这个尺寸的杆端轴承除了用在悬架上,也可以用在改装车的换挡连杆、油门拉杆这些需要小角度铰接补偿的位置,只要载荷跟安装尺寸匹配,都能通用,不用单独再开模做专用连接件。
