悬架连接用杆端关节轴承结构设计

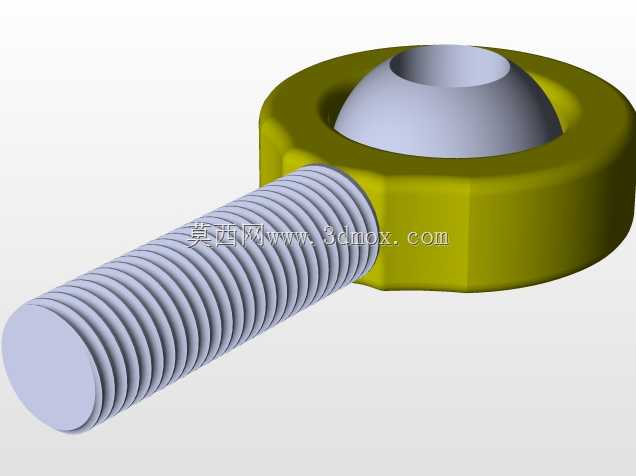

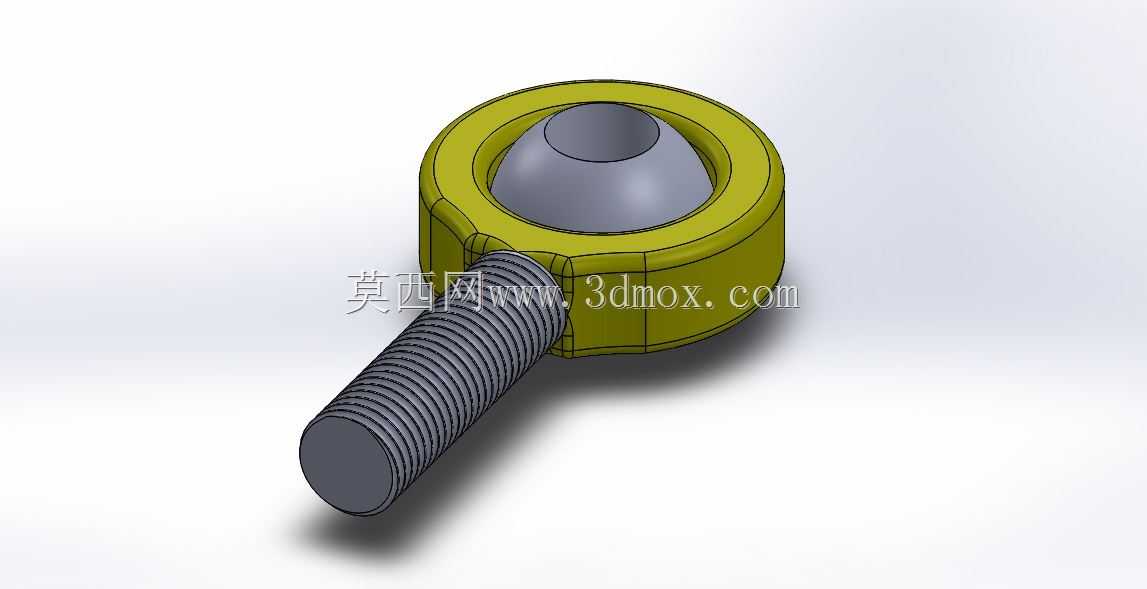

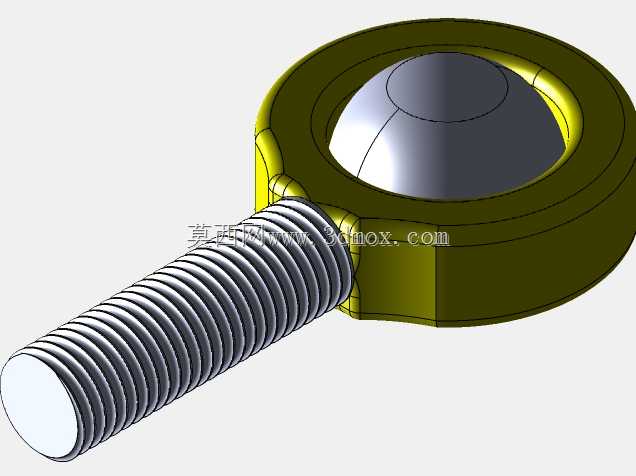

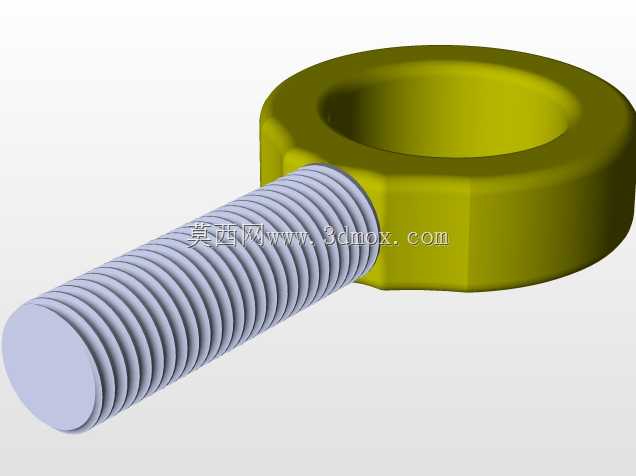

在车辆底盘悬架系统的结构设计中，A形臂与底盘、立柱的铰接连接部位，长期承受多方向交变载荷与冲击振动，普通径向轴承无法适配大角度摆动与径向、轴向复合受力的工况，杆端关节轴承正是为这类铰接场景开发的核心连接部件。这款杆端轴承采用杆端一体化设计，一端为带内球面的轴承座圈，内置匹配的外球面内芯，可实现一定锥角范围内的多自由度摆动，能够补偿悬架跳动过程中产生的角度偏差，避免连接部位出现卡滞、附加应力集中的问题；另一端为外螺纹杆身，可直接旋入对应部件的内螺纹安装位，无需额外设计复杂的连接转接结构，大幅减少装配环节的零件数量。从设计逻辑来看，轴承外圈采用加厚环体结构，球面配合面预留了均匀的润滑脂存储间隙，可在长期往复摆动过程中保持摩擦面的润滑状态，降低铰接部位的磨损速率，延长部件的维护周期。杆身采用全长度标准外螺纹设计，安装时可通过旋入深度微调连接长度，适配不同车型悬架的安装尺寸公差，螺纹末端做了平端倒角处理，避免装配时螺纹刮伤安装孔内螺纹，同时保证端面与锁紧部件的贴合度。安装边界方面，轴承环的外径尺寸需匹配A形臂安装耳的开档间距，环体厚度对应安装耳的孔位宽度，装配时需保证球面内芯的中心与两侧安装孔的同轴度偏差在允许范围内，避免工作过程中出现偏载；螺纹杆的公称直径需匹配对应部件的内螺纹规格，螺纹旋合长度需满足受力要求，保证在极限冲击载荷下不会出现螺纹脱扣、杆身断裂的问题。在实际使用场景中，这类杆端轴承除了应用在车辆悬架的A形臂连接位，也可用于其他需要多自由度铰接的连杆机构中，比如工程机械的操纵连杆、自动化设备的铰接传动部位，能够在存在安装角度偏差、工作过程中存在相对摆动的连接位置，提供可靠的铰接支撑，同时传递径向与轴向的复合载荷。设计过程中需重点校核球面配合面的接触应力、杆身螺纹的抗拉强度、环体与杆身过渡位置的抗疲劳强度，保证部件在长期交变载荷下不会出现疲劳失效，同时球面的表面粗糙度需控制在合理范围，降低摆动过程中的摩擦阻力，提升铰接动作的平顺性。
