全地形四轮摩托钢管式车架底盘结构

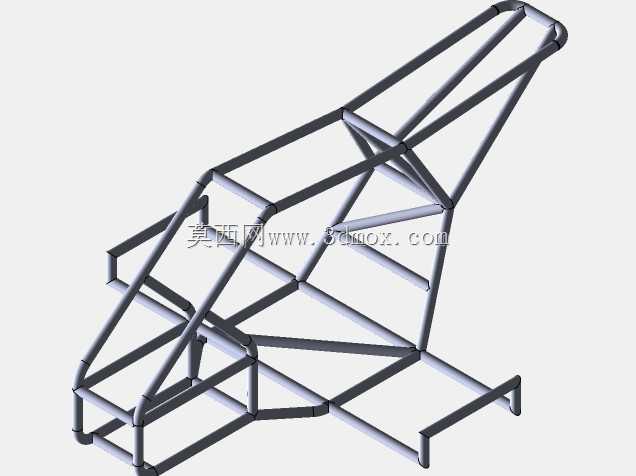

这套钢管桁架式底盘结构，主要面向非铺装路面行驶的全地形作业、休闲骑行场景设计，适配单人骑乘的低压轮胎四轮车辆，可覆盖林区巡检、户外作业、场地越野等多场景的承载需求。从结构设计逻辑来看，整体采用圆管弯制后焊接成型的空间桁架布局，没有采用传统乘用车的冲压承载式车身结构，核心是兼顾轻量化与抗扭强度——非铺装路面行驶时，四轮会频繁出现交替离地、单侧受冲击的工况，空间桁架结构可以将路面传递的冲击载荷分散到每一根管件上，避免局部应力集中导致的车架开裂。前部管架预留了转向机构、前悬安装支座的焊接点位，管架的弯折弧度完全匹配骑乘姿态下的腿部放置空间，不会出现骑行时腿部与车架干涉的问题；中部区域是核心承载区，对应发动机安装位、座椅固定位的管件做了局部加密，横向支撑管的间距经过排布，既可以满足动力总成的安装孔位对齐要求，也能为骑乘者的脚部提供足够的踩踏支撑空间；后部管架延伸出后悬、后传动机构的安装边界，尾部的横向管可直接用于固定后货架或车尾防护结构。从安装边界来看，车架整体宽度控制在适配常规ATV轮胎轮距的范围内，前部转向立柱的安装位预留了足够的转向行程空间，打满方向时不会与前侧管架发生磕碰；底盘下部的管架排布预留了足够的离地间隙，可避免越野行驶时凸起的石块直接撞击动力总成或传动部件。设计过程中，每一处管件的弯折角度都经过受力校核，主承载管采用更大管径的薄壁钢管，辅助支撑管采用稍小管径的材料，在保证整体抗扭刚度满足越野冲击要求的前提下，尽可能降低车架自重，避免多余的重量消耗动力输出。车架上的所有安装点位都预留了标准的焊接螺母安装位，后续装配转向、制动、动力系统时不需要额外在管件上钻孔，避免钻孔位置出现应力集中点，提升车架的长期使用疲劳强度。
