气瓶专用链式夹持提升搬运装置

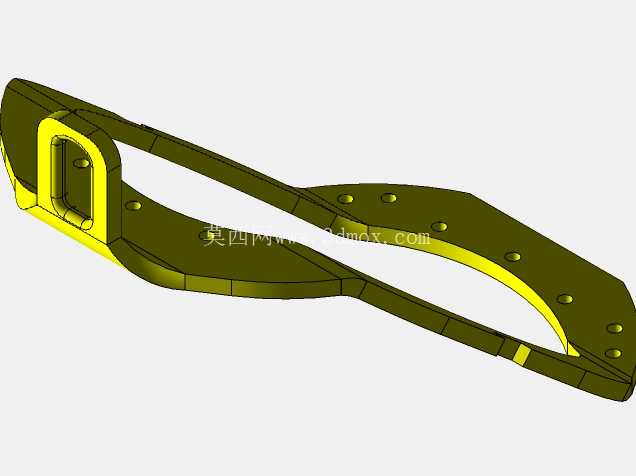

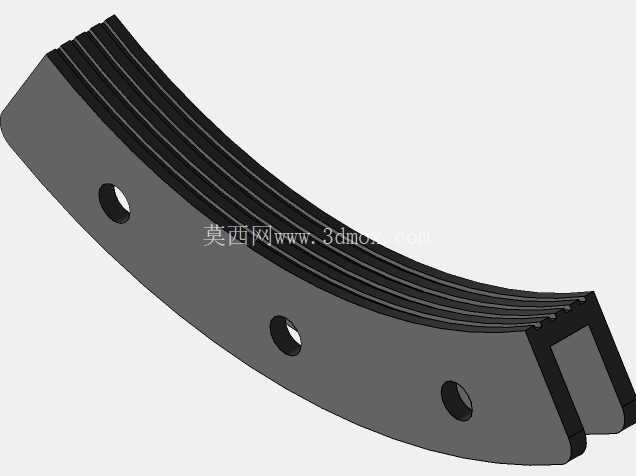

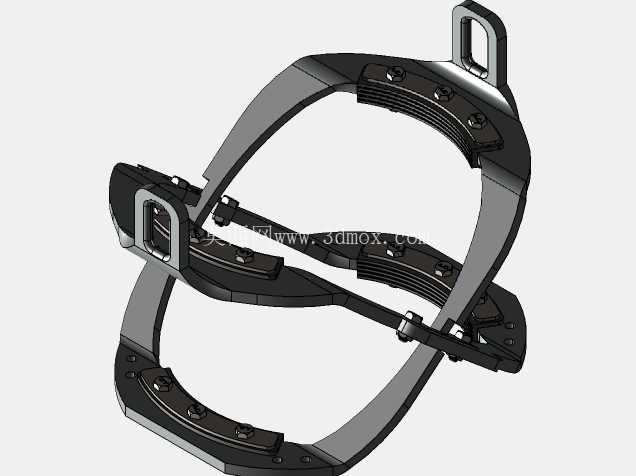

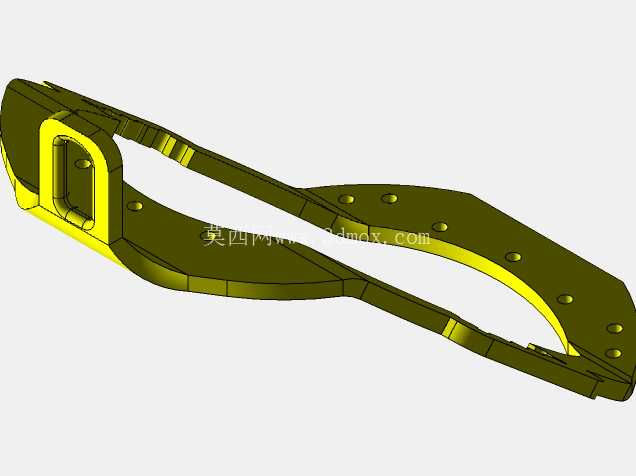

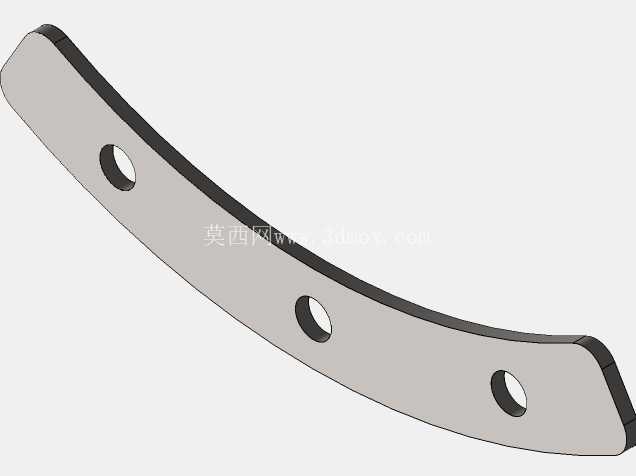

在工业厂区的气瓶周转、仓储转运、充装工位作业场景中，高压气瓶的垂直提升与短距离移位一直是存在安全隐患的作业环节，常规的吊带捆绑、绳索兜吊方式容易出现气瓶滑脱、磕碰损伤瓶阀的问题，这款夹持式提升装置正是针对这类作业痛点开发的专用吊具。从结构设计逻辑来看，整套装置没有额外配置复杂的动力锁紧机构，完全依靠机械自锁原理实现夹持动作，主体环抱结构采用适配标准工业气瓶外径的弧形抱箍设计，抱箍内侧做了防滑纹理处理，接触气瓶表面时不会出现硬接触刮伤瓶体漆层的问题，同时能提供足够的摩擦阻力避免提升过程中气瓶下滑。上部连接的两根承重链条分别对称固定在抱箍的两侧吊点上，链条长度经过精确匹配，当起吊设备向上提拉链条时，两侧吊点受力会带动抱箍产生向内的收紧力矩，被吊气瓶的自重越大，抱箍产生的锁紧力就越强，完全不需要人工额外操作锁紧结构，起吊前只要将抱箍套在气瓶瓶肩下方的指定位置，直接起升就能自动完成锁紧，下放气瓶到支撑面后，吊点受力消失，抱箍的锁紧力矩自动解除，可直接取下装置，作业效率远高于传统的捆绑式吊具。

从实际作业适配性来看，这款装置的设计额定承载对应500磅重量的常规高压工业气瓶，覆盖了常见的氧气、氩气、二氧化碳等压缩气瓶的自重范围，抱箍的开合尺寸做了限位设计，既能够快速套入标准气瓶的瓶身，又不会因为开口过大出现脱套风险。两侧的链条采用工业级起重链条，单链的安全系数满足起重作业的规范要求，链条与抱箍的连接点采用铰接结构，起吊过程中可以自适应调整起吊角度，即使起吊点与气瓶中心存在小幅偏移，也能通过铰接点的转动自动调整受力状态，避免瓶体出现倾斜晃动。装置整体的外轮廓尺寸紧凑，抱箍收拢状态下的最大外径仅比气瓶本体大出不到100mm，在气瓶堆放间距较小的仓储区域也能顺利完成套入操作，不会因为装置体积过大无法伸入狭窄的堆垛间隙作业。

从安装与使用边界来看，这款提升装置不需要对现有起重设备做任何改造，上部的吊环可以直接适配常规的起重吊钩、电动葫芦挂钩等通用起吊吊具，不需要额外加工转换接头。装置的自重控制在合理范围内，单人即可完成搬运、套取的全套操作，不需要额外配合作业人员。在结构细节处理上，抱箍的所有边缘都做了圆角钝化处理，避免作业过程中划伤操作人员手部或者刮碰气瓶附件；铰接转动位置都预留了润滑注油空间，长期使用过程中可以定期加注润滑脂，避免铰接点锈蚀导致锁紧动作卡滞。不同于通用型的起重吊具，这款装置的夹持位置专门针对气瓶的瓶身结构做了优化，夹持点选在气瓶瓶肩下方的加厚瓶体位置，不会卡压到瓶阀、减压阀等易损附件，起吊过程中瓶体保持垂直状态，不会因为倾斜导致瓶内介质出现异常晃动，尤其适合充装车间内的满瓶转运作业，能够大幅降低气瓶搬运过程中的坠落、磕碰风险，减少作业人员的徒手搬运劳动强度。在实际建模过程中，所有铰接位置的配合间隙都按照实际机加工公差做了预留，链条的每一节链环都按照真实起重链条的尺寸建模，运动仿真过程中可以完整模拟从套入气瓶、起升锁紧、下放解锁的全流程动作，不存在结构干涉问题，对应的受力分析也验证了自锁结构的可靠性，当气瓶自重加载到抱箍上时，产生的锁紧力矩远大于气瓶滑脱需要的力矩，即使在起升过程中出现小幅晃动，也不会出现锁紧失效的问题。
