一吨载重剪叉式液压升降作业台结构

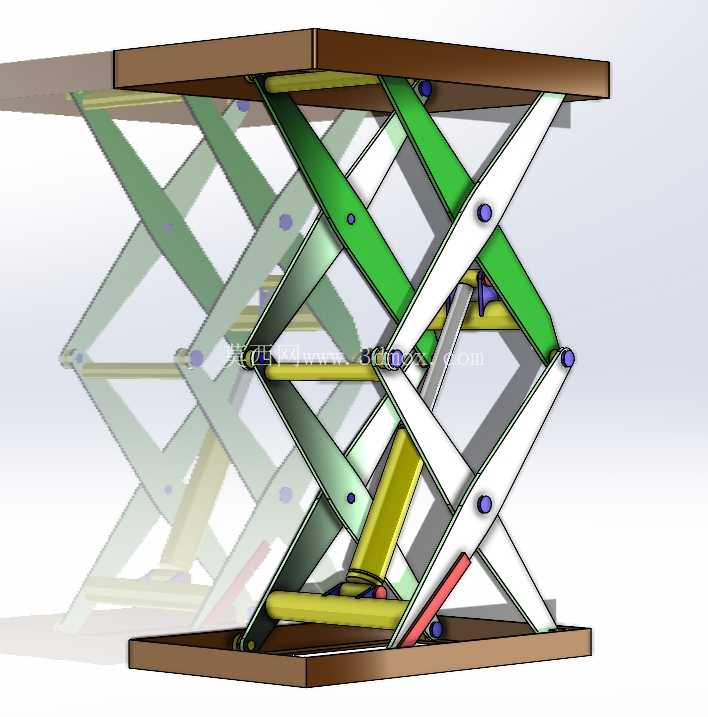

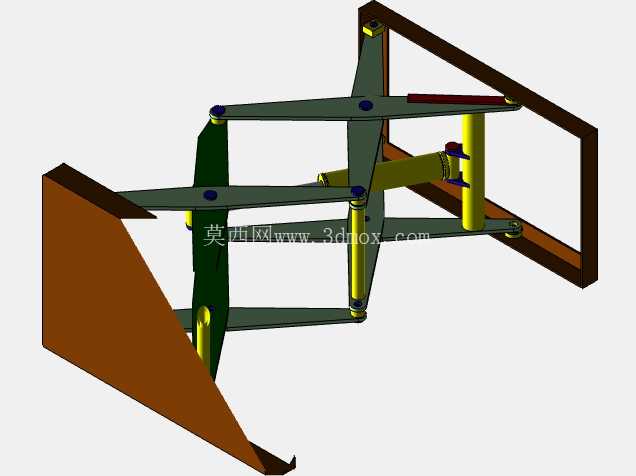

　　这款剪叉式升降作业结构额定承载为1吨，核心采用多组交叉铰接的剪臂作为力传递单元，区别于单组剪臂的小行程升降结构，多组叠层剪臂的设计能够在收拢状态保持极低的自身高度，同时伸开后获得数倍于收拢高度的作业行程，适配车间内固定工位的高度差转运、设备检修时的人员及工具托举、生产线旁的物料高度对接等常见工业场景。从结构受力逻辑来看，剪臂之间采用销轴铰接，铰接点的位置经过受力优化，每组剪臂的受力点均落在剪臂型材的形心轴线上，避免偏载带来的附加弯矩，剪臂主体采用矩形空心型钢焊接成型，在保证整体抗弯截面模量的前提下尽可能降低结构自重，减少驱动端的负载损耗。

　　底部的安装框架采用标准型钢拼焊而成，框架上预留了地脚安装孔位，可直接通过膨胀螺栓固定在硬化混凝土地面，也可根据使用需求加装脚轮组件转为移动作业模式，底部框架同时集成了液压驱动单元的安装位，驱动油缸采用下置式布局，油缸的两端分别铰接在底部框架和中层剪臂的受力点上，油缸伸缩时直接推动剪臂绕铰接点转动，完成平台的升降动作，这种驱动布局能够缩短油缸的整体行程，同时避免油缸外露在剪臂外侧受到外物磕碰。顶部的作业台面采用花纹钢板铺设，台面四周预留了工装安装的螺纹孔位，可根据实际使用场景加装防护栏、工件定位夹具、输送辊道等附属组件，台面下方设置了多组导向滑块，与最上层剪臂的导向段配合，保证升降过程中台面始终保持水平状态，不会出现侧偏或卡滞。

　　在结构安全设计上，每层剪臂的铰接位置都设置了自润滑轴套，减少长期往复运动带来的磨损，同时剪臂上预留了安全插销孔位，当平台升至指定作业高度后，可插入安全销实现机械锁止，避免液压系统失压带来的坠落风险，液压回路中也设置了液压锁和溢流阀，既能够在管路失压时锁定油缸位置，也能在负载超过额定值时溢流卸压，保护结构件不会过载变形。从安装边界来看，收拢状态下整体高度不超过300毫米，不会占用过多的垂直空间，适合安装在层高有限的车间内部，台面的长宽尺寸适配标准托盘的摆放需求，可直接配合手动液压叉车完成物料的上下料转运，剪臂的展开轨迹经过干涉校验，全行程范围内不会出现结构件之间的磕碰，也不会与周边常规布置的车间管线产生干涉。

　　在实际选型适配时，可根据现场的作业高度需求调整剪臂的叠层数量，也可根据负载特性更换不同缸径的驱动油缸，该结构的受力逻辑清晰，零部件通用化程度高，大部分铰接销轴、型材、液压元件都可采用标准件采购，降低生产制造和后期维护的成本，适合中小载荷的固定工位升降作业场景使用，也可作为自动化生产线的物料提升单元集成到整线设备中。
