自制木车床用四爪自定心木质卡盘结构

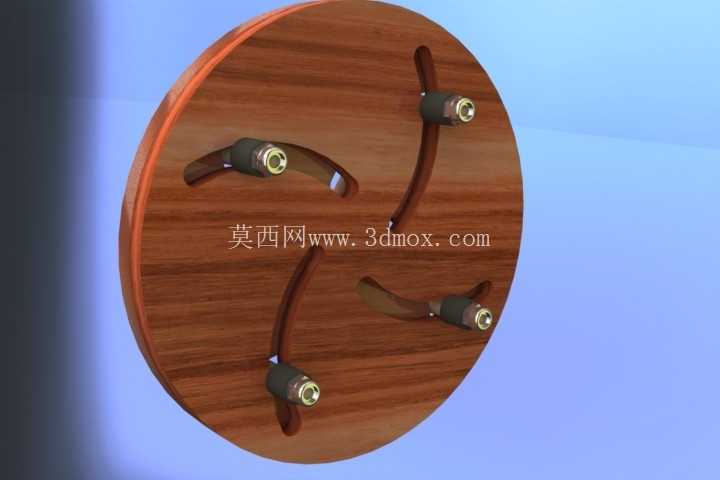

　　这款木质卡盘是面向小型自制木车床开发的专用夹持工装，主要适配个人工坊、业余木作场景下的小型木料回转加工需求，区别于工业级金属卡盘的厚重设计，整体采用实木基材加工，在满足基础夹持刚性的前提下大幅降低了自制加工门槛，无需复杂的金属切削设备即可完成整套结构的制作装配。从实际应用场景来看，这类卡盘主要用于夹持直径150mm以内的圆形、异形木料，完成木旋加工中的外圆车削、端面修整、内腔掏制等工序，尤其适合手作木碗、木盘、小型工艺摆件的加工场景，相比市面常见的四爪金属卡盘，木质基材在夹持软质木料时不会在工件表面留下压痕，也不会因为卡爪硬度太高刮伤已加工的木料表层，对于精加工工序的表面质量控制有明显优势。从功能特性上看，该卡盘采用平面涡旋槽配合滑动卡爪的结构逻辑，四个卡爪沿盘面的弧形导槽同步滑移，实现对工件的自定心夹持，每个卡爪端部嵌入了带内螺纹的金属嵌件，既可以通过配套的顶丝调整卡爪的伸出量适配不同直径的工件，也能在夹持时通过金属嵌件的受力分散木质基材的局部应力，避免卡爪在大夹紧力下出现劈裂问题。盘面整体为圆形结构，外缘做了倒圆角处理，避免高速回转时的锐边安全隐患，导槽采用贯通式铣削加工，槽宽与卡爪的滑动段做小间隙配合，保证卡爪滑移顺畅的同时控制径向窜动间隙在0.2mm以内，满足木加工的定心精度要求。

　　设计思路上，整套结构优先考虑自制加工的可行性，所有木质零件均可通过小型台钻、带锯、手持修边机完成加工，不需要用到车床、铣床等大型金属加工设备，金属嵌件采用标准的铜质嵌装螺母，采购成本低且安装方便，直接通过过盈配合加木工胶嵌入卡爪的预制孔内即可。安装边界方面，卡盘背部预留了标准的法兰连接止口，可直接适配多数小型自制木车床的主轴端连接尺寸，盘面总厚度控制在20mm左右，不会过多占用车床的轴向加工行程，卡爪的最大夹持行程覆盖30mm到120mm的工件直径范围，最小可夹持直径不低于20mm，能够覆盖绝大多数小型木旋工件的夹持需求。

　　在实际使用中，木质卡盘的自重比同规格金属卡盘低60%以上，有效降低了车床主轴的启动负载，对于采用小型电机驱动的自制木车床来说，能够减少主轴轴承的径向受力，延长主轴部件的使用寿命，同时木质结构的阻尼特性更好，高速回转时的振动比金属卡盘更小，能够提升加工表面的光洁度。需要注意的是，由于基材为木质，这类卡盘的适用转速不建议超过1500转/分，夹持力也不适合用于大余量的重切削工序，更适合半精加工、精加工工序的工件装夹，在加工过程中需要定期检查导槽内的木屑堆积情况，及时清理避免卡爪滑动卡滞，卡爪与导槽的配合面可定期涂抹少量木蜡油进行润滑，减少滑动磨损，延长整套卡盘的使用寿命。

　　结构上的弧形导槽采用等距涡旋线设计，保证四个卡爪在任意滑移位置都能保持同步定心，相比直槽式的单动卡盘，不需要逐个调整卡爪位置，装夹工件的效率更高，对操作经验的要求更低，即使是木作新手也能快速完成工件的装夹找正。卡爪的夹持面做了弧形内凹处理，能够更好地贴合圆形木料的外圆表面，增大接触面积降低局部压强，避免夹伤软木工件，对于方形毛坯料，也可以通过调整卡爪的伸出量实现四点夹持，满足异形毛坯的初始装夹需求。整套结构没有复杂的传动零件，所有滑动配合面均为平面接触，加工精度容易保证，装配时只需要保证四个导槽的位置度误差在0.1mm以内，就能实现可靠的自定心效果，不需要额外的齿轮、盘丝等复杂金属零件，非常适合个人爱好者自行制作使用。
