Scuderi B型分体循环发动机爆炸结构展示

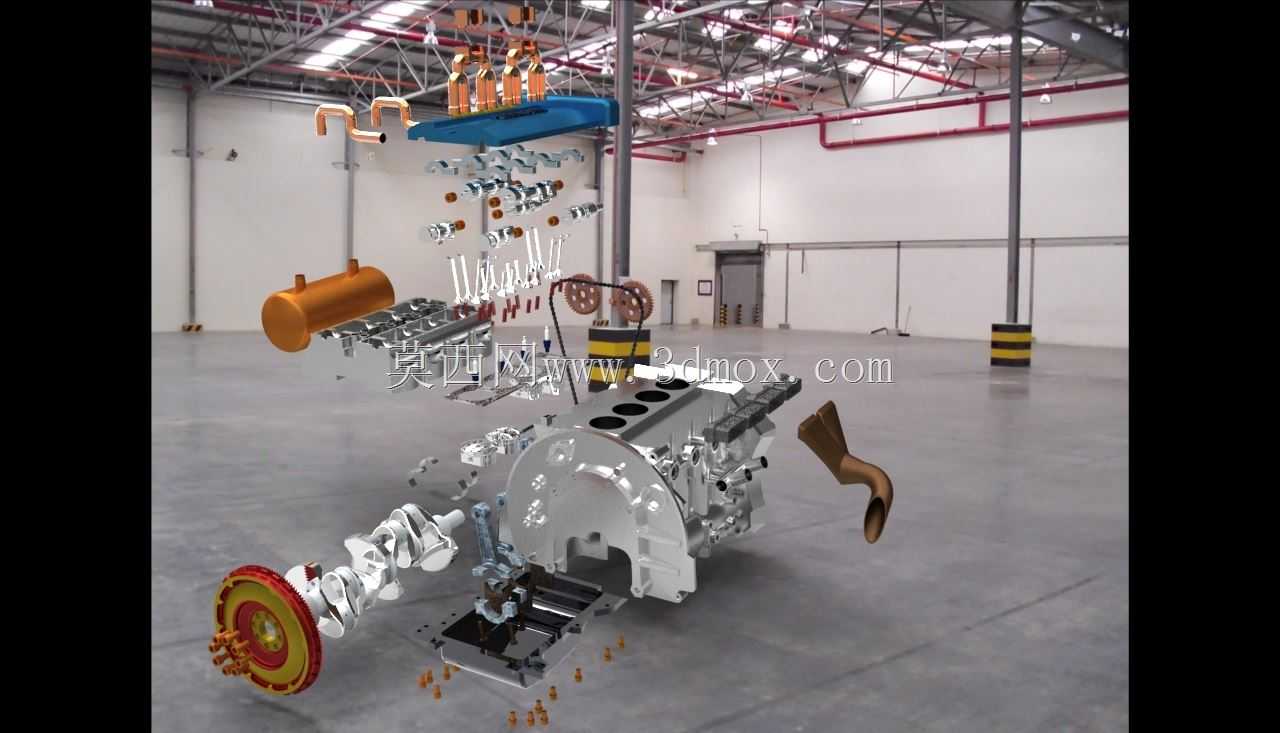

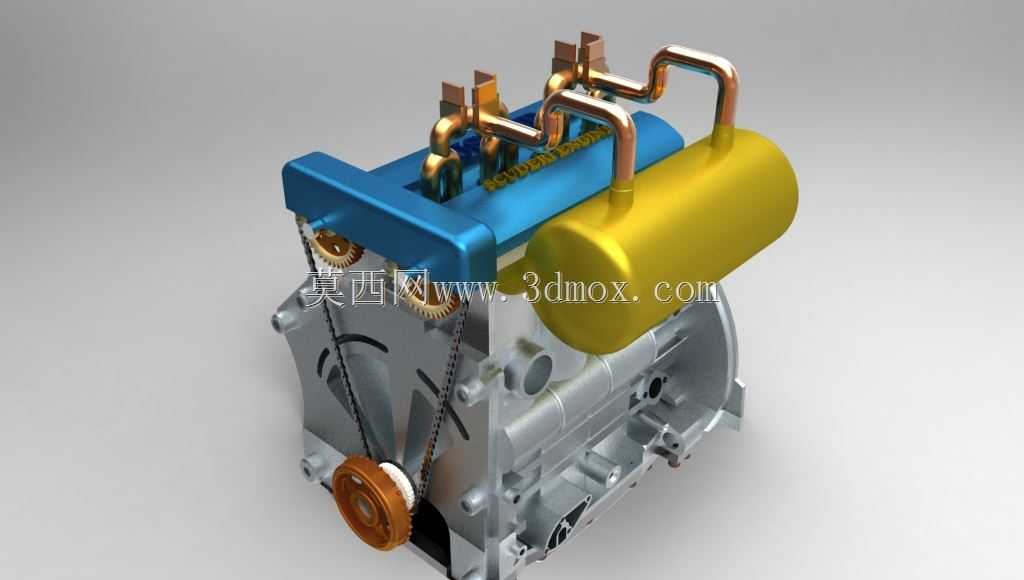

　　这套爆炸视图呈现的Scuderi B型分体循环动力装置，跳出了传统四冲程发动机单缸完成全部循环的设计逻辑，把压缩与做功冲程拆分到两个独立气缸内完成，在小排量动力单元、混合动力增程器、小型固定式发电机组场景中，有着区别于传统奥托循环机型的应用优势。从拆解的层级能清晰看到，压缩缸与做功缸呈夹角布置，中间通过带可控气门的过渡气道连接，压缩缸负责将进气冲程吸入的新鲜充量压缩至设定压力后，通过气道精准送入做功缸，配合喷油与点火完成做功冲程，这种拆分设计能让压缩冲程的容积效率不受做功缸高温余隙影响，同时做功缸可以采用更高的膨胀比，降低泵气损失，在部分负荷工况下的燃油消耗表现优于同排量传统机型。

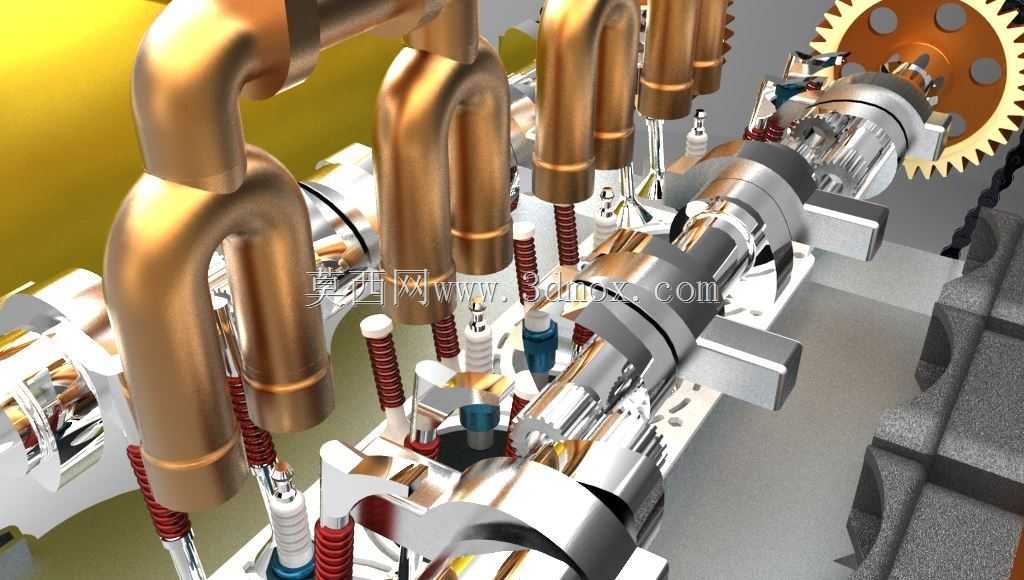

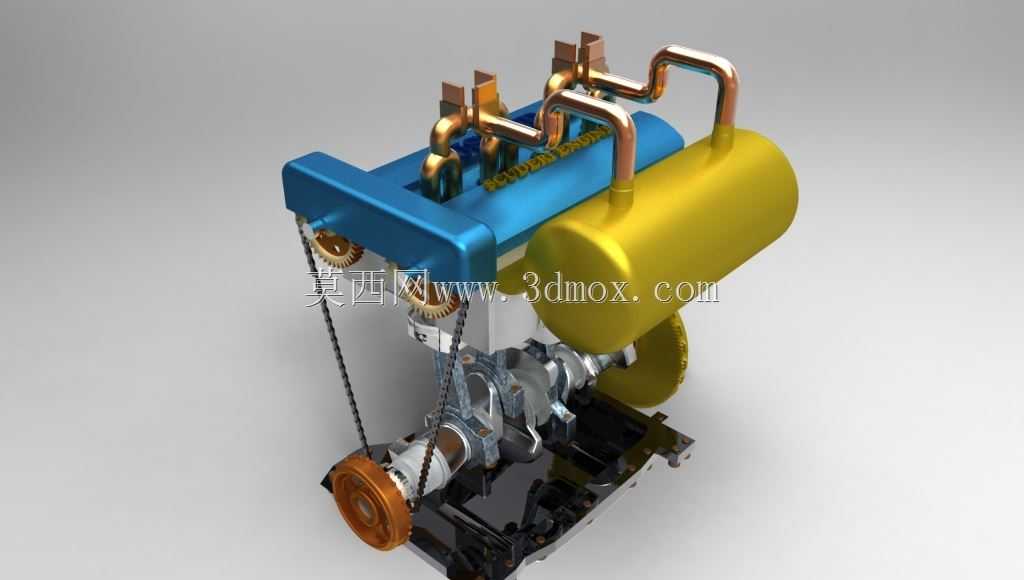

　　从结构设计逻辑来看，这套动力单元的曲轴采用错拐设计，压缩缸活塞与做功缸活塞的曲柄相位差经过精准匹配，保证压缩行程末端的高压充量能在做功缸活塞到达上止点的精准窗口内完成输送，避免充量倒流带来的效率损失。拆解视图中能看到独立的进排气歧管布局，压缩缸侧仅设置进气门与输送气道接口，做功缸侧设置排气门与喷油器、火花塞安装位，这种分缸功能设计让两个气缸的热负荷分布更均匀，压缩缸长期工作在较低温度区间，可降低对活塞、缸套的高温耐磨性能要求，做功缸则可以针对性强化冷却水道布局，应对持续做功带来的热负荷。

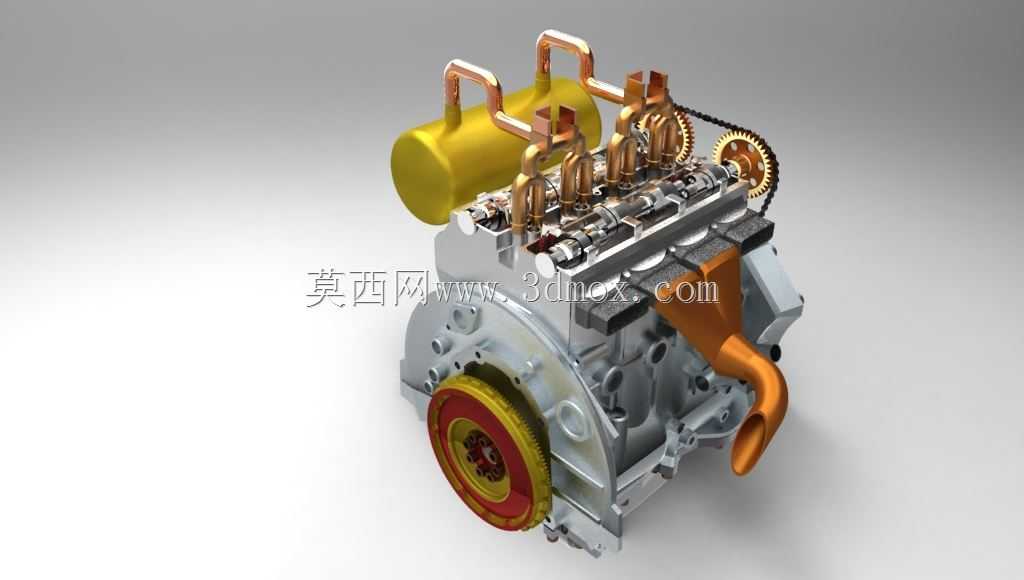

　　安装边界层面，这套动力单元的整机轮廓相比同功率传统四缸机更紧凑，夹角式缸体布局让整机高度降低约15%，可以适配小型增程式电动车前舱的狭小安装空间，也能直接替换部分小型通用发电机组的传统动力单元，安装孔位采用通用的三点式悬置布局，悬置点的载荷分布经过匹配，能抵消分缸工作带来的一阶振动，不需要额外加装平衡轴就能达到不错的NVH表现。从拆解的零部件能看到，曲柄连杆机构采用分体式锻造连杆，活塞采用轻量化硅铝合金材质，压缩缸活塞的环组采用低张力油环，降低往复运动的摩擦损失，做功缸活塞顶部采用独特的凹坑燃烧室设计，能让输送过来的高压充量形成合理的滚流，提升混合气燃烧速度，降低爆震倾向。

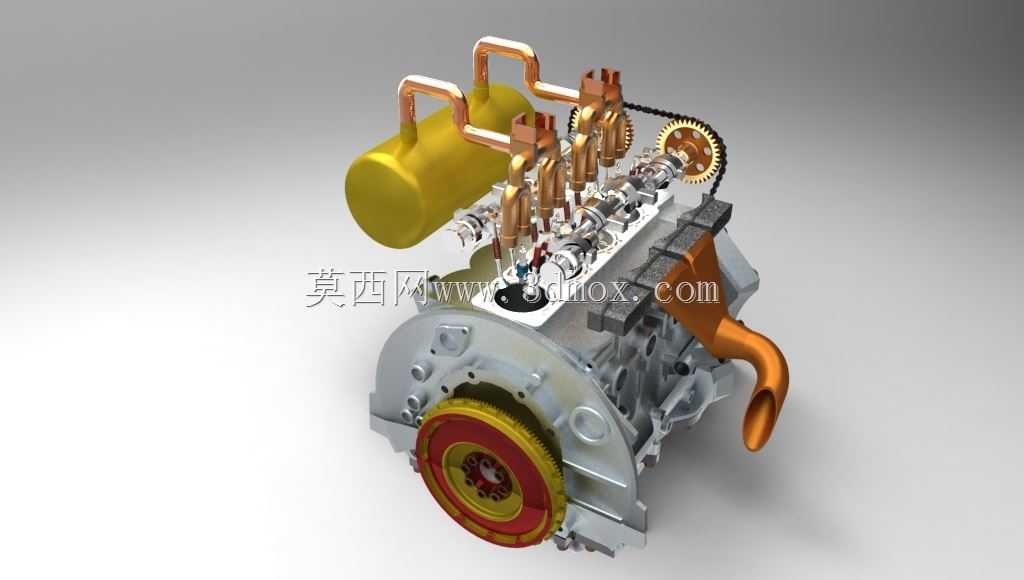

　　实际应用中，这种分体循环发动机在低转速区间就能输出不错的扭矩，不需要匹配复杂的可变气门正时机构就能实现阿特金森循环的效果，在混合动力增程器场景下，能让发动机长期工作在高效转速区间，避免传统机型在变负荷下的效率波动。气道设计上，连接两个气缸的过渡气道采用内壁光滑的铸铝材质，气道长度经过流体仿真优化，能减少压缩充量在输送过程中的压力损失，同时气道上设置的单向控制阀能精准控制充量输送的正时与流量，配合ECU的喷油点火策略，实现不同负荷下的空燃比精准控制。冷却系统采用分路设计，压缩缸侧的冷却水道流量更小，让缸壁保持合适的工作温度，减少进气充量的热损失，做功缸侧的冷却水道采用环绕式布局，能快速带走燃烧产生的热量，避免缸盖出现热疲劳裂纹。润滑系统采用传统的压力飞溅复合式润滑，主油道贯穿缸体与曲轴箱，为曲轴轴承、连杆轴承、凸轮轴轴承提供压力润滑，缸壁与活塞销部位采用飞溅润滑，机油泵采用内置式转子泵，能在发动机启动瞬间快速建立油压，减少冷启动磨损。从爆炸视图的层级排布还能看到，前端轮系负责驱动水泵、机油泵与发电机，附件布局紧凑，没有多余的外伸部件，减少了整机的横向尺寸，方便在狭小空间内布置安装。排气歧管采用不锈钢材质，等长设计能让排气脉冲更顺畅，驱动涡轮增压器时能获得更好的响应速度，当然这套机型也有自然吸气版本，适配对成本更敏感的小型发电设备场景。
