福特T型发动机爆炸视图结构展示

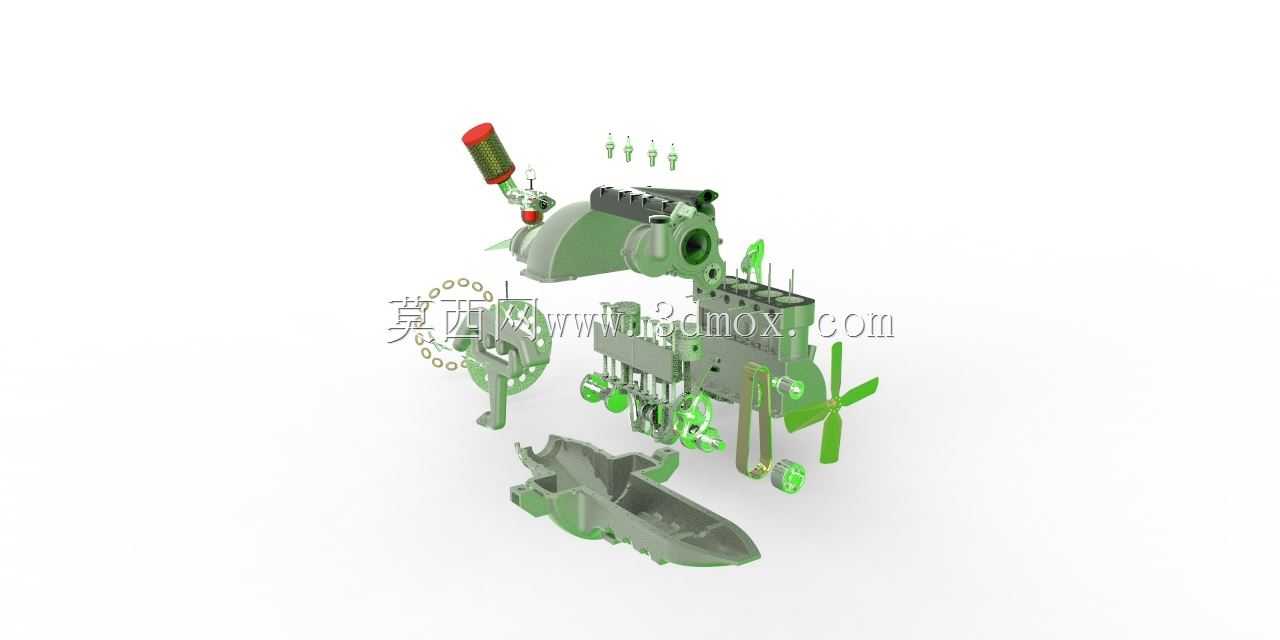

　　这款动力装置的三维结构展示采用爆炸视图形式呈现，将整机各组成部件沿装配轴线方向分层拆解排布，能够清晰呈现每一个零件的装配位置、配合关系与连接逻辑，对于从事内燃机结构设计、装配工艺编制、维修教学演示的从业者而言，这类拆解展示能够大幅降低结构理解成本，无需反复拆装实体样机即可梳理清楚整机的装配层级。从实际应用场景来看，这类小排量单缸内燃机是早期民用车辆的核心动力源，结构相对简单，可靠性强，对燃油品质要求较低，能够在较为粗放的使用环境下维持稳定的动力输出，除了早期乘用车辆之外，经过小幅改型的同结构动力单元也可用于小型农业作业机械、固定式作业发电机组等场景，适配对动力输出平顺性要求不高、但对结构耐用性要求较高的工况。从功能特性来看，

　　整机采用侧置气门布局，配气机构结构简单，零部件数量少，后期维护检修的难度较低；缸体与曲轴箱采用一体化铸造结构，整体刚性更强，能够承受往复运动产生的交变载荷，减少长期运行后的壳体形变风险；散热结构采用外露式散热片设计，依靠行驶过程中的迎面气流即可完成散热，无需额外配置复杂的水冷循环管路，进一步降低了整机的故障点数量。在设计思路层面，这款动力装置的核心设计逻辑是在满足基础动力输出要求的前提下，尽可能简化结构、压缩零部件数量，降低生产制造与后期维护的成本，所有配合面的公差设计都偏向实用化，没有追求过高的加工精度要求，适配大规模工业化流水线生产的需求，同时各易损件的安装位置都预留了足够的操作空间，日常更换火花塞、清理积碳、

　　调整气门间隙等操作无需完全拆解整机，大幅降低了日常维保的时间成本。从安装边界来看，整机的安装支点分布在曲轴箱下部的三个凸台位置，安装孔位的间距适配早期车型的车架安装位，整机的横向、纵向、高度尺寸都经过紧凑化设计，不会与车架、传动机构、覆盖件产生安装干涉；动力输出端位于曲轴前端，通过皮带轮与传动机构连接，输出轴线与传动系统的输入轴线保持同轴，能够减少动力传递过程中的损耗；外露的运动部件如风扇、皮带轮等都预留了安全防护的安装位置，避免运行过程中卷入异物造成部件损坏。拆解视图中可以清晰看到活塞连杆组与曲轴的配合关系，活塞销采用全浮式设计，在工作温度下能够自由转动，减少偏磨现象；曲轴的配重块经过平衡校准，能够抵消活塞往复运动产生的惯性力，

　　降低整机运行时的振动幅度；燃油供给系统的化油器安装在进气道侧方，结构简单，能够根据进气负压自动调整燃油供给量，无需复杂的电子控制单元即可稳定工作；点火系统的火花塞布置在燃烧室顶部中央位置，点火后火焰传播距离更短，燃烧效率更高，能够减少爆震现象的发生。这类结构展示模型在结构教学、装配工艺验证、维修培训等场景都有较高的实用价值，能够帮助从业者快速建立对单缸内燃机整体结构的认知，理清各部件之间的动力传递路径与装配逻辑，在进行同类动力装置的改型设计时，也可以参考其结构布局思路，在紧凑性、可靠性、易维护性之间找到合理的平衡。
