可调节三丰品牌指示表测量台架结构

　　在机加工车间的工序间检测环节、计量室的工件尺寸复核场景，以及小型零部件的批量形位公差抽检工位，这类带指示表的测量台架是出镜率极高的基础检测工装，不需要复杂的气源或电源接入，仅靠机械结构的刚性定位就能完成稳定的尺寸比对测量。这套台架的核心功能是为接触式指示表提供可灵活调整的固定支撑，配合底部的高精度研磨平台，完成工件的高度差、平面度、同轴度等形位参数的比对测量，相比手持表测量的方式，台架固定的形式能完全消除人手握持带来的施力不均、晃动偏移问题，测量重复性误差可以控制在微米级别，完全满足常规机加工零件的过程检测精度要求。

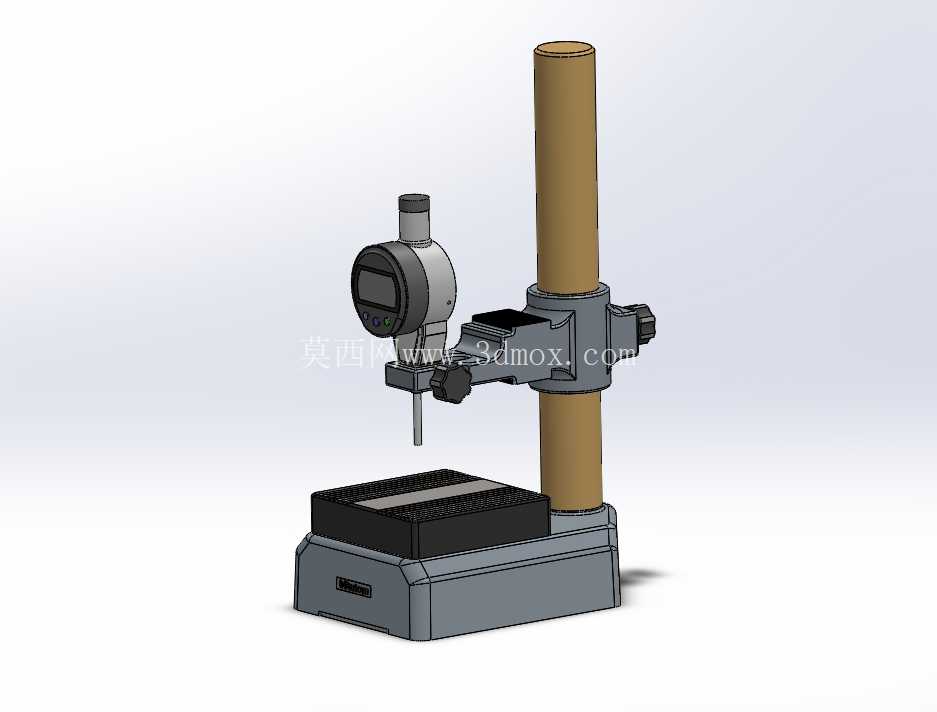

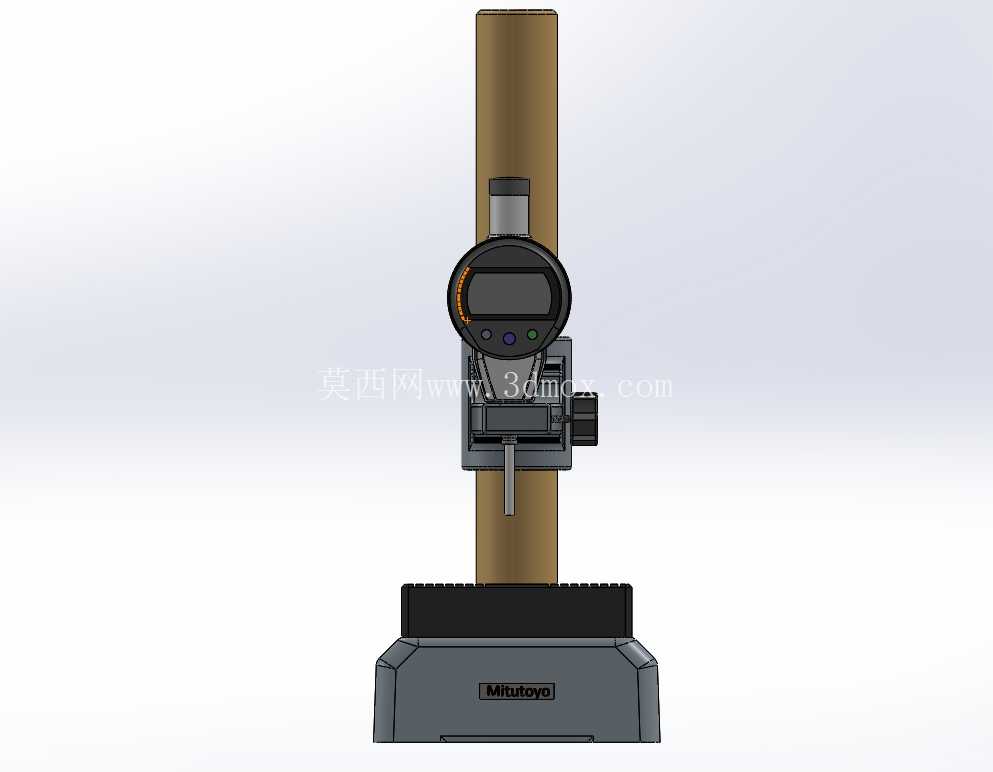

　　从结构设计逻辑来看，整套装置分为三个核心功能模块：底部的铸铁基座承担整体配重与基准平面功能，基座采用高牌号灰铸铁铸造后经过时效处理消除内应力，上表面经过精磨与刮研工艺处理，平面度公差控制在0级平板要求范围内，基座底部预留了三个可调支撑脚的安装位，可在不平整的工作台面上快速调平基准面，避免平台倾斜带来的测量系统误差；中间的垂直立柱采用镀铬光轴设计，表面硬度达到HRC60以上，耐磨性能优异，立柱与基座采用过盈配合加锁紧销的连接方式，保证立柱与基准平台的垂直度公差，避免表架上下滑动时出现测量示值偏差；表架夹持部分采用燕尾槽滑套结构，配合侧面的锁紧旋钮，可以实现立柱方向上的任意高度位置锁定，同时滑套上集成了指示表夹持孔与微调机构，夹持孔适配标准Φ8mm的指示表装夹柄，微调机构采用细牙螺纹传动，转动微调旋钮时可以带动指示表实现微米级的上下进给，方便快速对准测量零位。

　　在安装边界与尺寸适配方面，这套台架的垂直立柱有效行程覆盖了常规小型零件的测量高度需求，基座的平台尺寸可以容纳边长200mm以内的工件放置，不需要额外拓展辅助平台；夹持机构除了适配标准百分表、千分表之外，更换定制夹套后也可以夹持杠杆表、深度测头等其他接触式测量表头，拓展不同的测量场景。实际使用时，需要先将台架放置在稳固的工作台上，调整底部支撑脚将平台调至水平状态，再将指示表装入夹持孔锁紧，上下滑动滑套让测头接触基准平台表面，转动表盘将示值归零，之后就可以将待测工件放置在平台上，移动工件让测头接触待测位置，直接读取表上的示值偏差即可得到测量结果；针对批量检测的工件，还可以在平台上加装定位挡块，实现工件的快速定位，不需要每次重复找正测量位置，能大幅提升工序检测的效率。

　　设计过程中需要重点关注几个配合面的公差要求：首先是立柱与滑套的配合间隙，间隙过大会导致滑套锁紧后出现表头偏移，间隙过小则会出现滑动卡滞，一般采用H7/g6的间隙配合精度，既保证滑动顺畅，又能将锁紧后的偏移量控制在允许范围内；其次是夹持孔与立柱安装孔的垂直度公差，这个公差直接决定了测头与基准平台的垂直角度，如果角度偏差过大，测头接触工件时会出现侧向滑移，不仅会加快测头磨损，还会带来明显的测量示值误差；最后是基座的配重设计，整体重心需要落在基座支撑面的中心范围内，即使表架滑套调整到最高位置、装夹较重的数显指示表时，也不会出现台架倾覆的问题，保证测量过程的稳定性。这类台架相比液压或气动升降的测量台，结构更简单，维护成本极低，没有复杂的传动部件，日常使用只需要定期在立柱表面涂抹少量防锈润滑油，避免光轴表面锈蚀影响滑动顺畅度即可，非常适合生产现场的恶劣环境使用，不需要专门的维护保养，是机械加工、五金制造、模具维修等场景下不可或缺的基础检测辅助工装。
