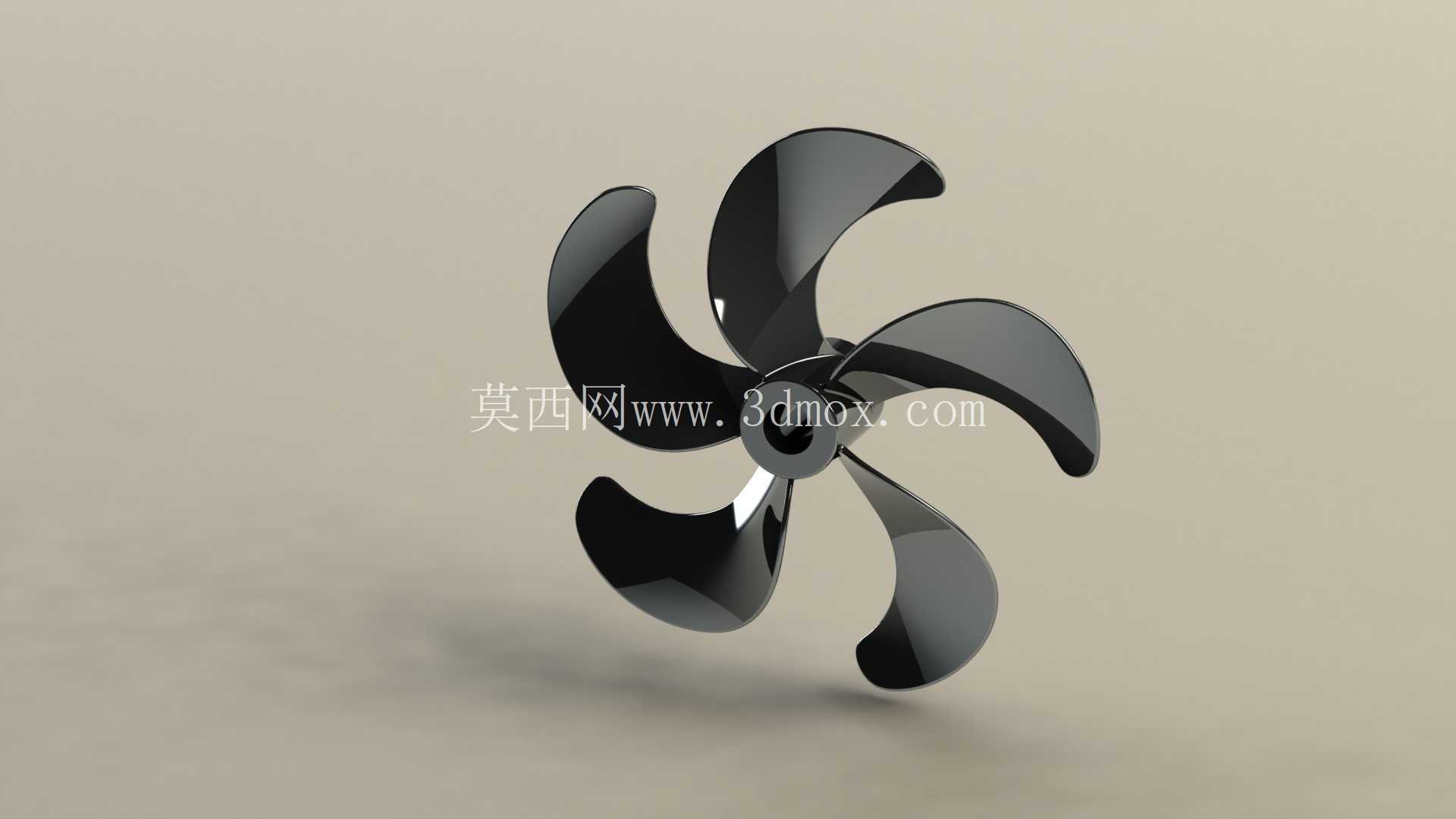

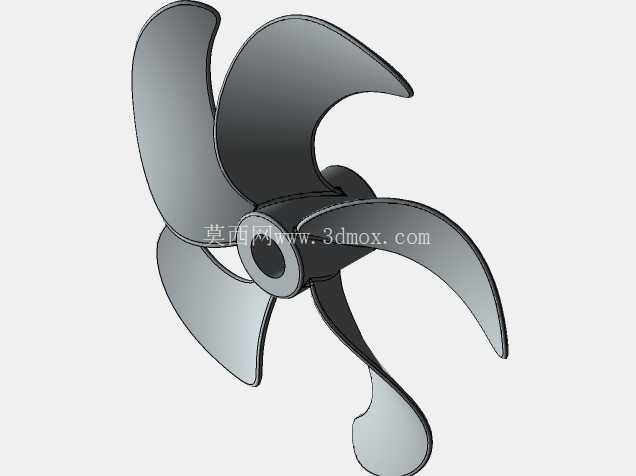

五叶曲面船用螺旋推进桨结构设计

在中小型内河作业船、休闲游艇以及无人测绘船的推进系统选型中，螺旋桨的叶型设计直接决定了航行效率、振动水平与浅水通过性，本次设计的五叶曲面螺旋桨，正是针对低噪平稳航行需求开发的推进部件。从实际应用场景来看，这类五叶螺旋桨多用于对振动控制要求较高的载人休闲船、水下探测无人船，相比常规三叶桨，五叶结构在相同转速下单叶载荷更低，叶频振动幅值更小，能有效降低船体结构传递的振动噪声，避免干扰船载声学探测设备的正常工作，同时也能提升乘员的乘坐舒适度。

从功能特性上看，该螺旋桨采用大侧斜曲面叶型设计，叶片从叶根到叶梢的剖面弦长、螺距呈非线性渐变分布，叶根位置做了加厚过渡处理，能够承受螺旋桨旋转时产生的交变弯曲应力与离心载荷，避免高转速下出现叶根断裂失效；叶梢部分做了小角度翘曲修型，能够削弱叶梢涡的强度，减少梢涡带来的空泡腐蚀风险，延长螺旋桨的实际使用寿命。叶片表面为连续光滑的自由曲面，没有明显的折角与棱边，流体经过叶面时的流动分离点更靠后，能有效降低旋转过程中的紊流阻力，提升推进效率。

设计过程中，首先结合目标船型的主机额定功率、额定转速、设计航速以及船体阻力曲线，确定螺旋桨的直径、盘面比与平均螺距参数，再通过叶剖面的翼型选型，匹配不同半径位置的进角，保证每个叶剖面都工作在较佳的攻角范围内，减少攻角过大带来的流动分离损失。安装边界方面，桨毂中心设计有标准锥度的安装孔，配套键槽结构与轴端锁紧螺纹位，能够与常规船用尾轴直接适配，不需要额外加工转接结构；桨毂的轴向长度经过优化，既保证了与尾轴的配合接触面积足够传递扭矩，又不会因为过长增加不必要的航行阻力。叶片的旋转外包络直径控制在适配船型的吃水范围内，保证船舶在设计吃水状态下，螺旋桨叶梢与船底、船壳板之间留有足够的安全间隙，避免航行中碰到漂浮杂物或者浅底沙石时打坏叶片，同时也能减少叶梢与船体之间的间隙带来的效率损失。

从实际使用的角度考虑，该螺旋桨的叶片曲面加工基准统一，既可以采用铸造后抛光的工艺实现批量生产，也可以通过五轴联动加工中心直接铣削加工制作样件，满足不同生产场景的需求。在装配校验环节，桨毂的端面设计有定位基准面，能够保证螺旋桨安装到尾轴后，旋转端面跳动量控制在允许范围内，避免因安装偏心带来的额外振动。另外，五叶的对称布局使得螺旋桨的动平衡更容易校准，即使在长期使用出现轻微磨损的情况下，也能保持较好的运转平稳性，减少尾轴密封件因为振动出现的渗漏风险。在浅水航行场景下，该螺旋桨的叶型边缘做了钝化处理，即使偶尔触碰水下软质障碍物，也不容易出现叶片卷边、崩缺的问题，相比薄边高速桨更适合内河、湖泊等复杂水域的使用需求。
