铸件自动去飞边切削加工专用设备

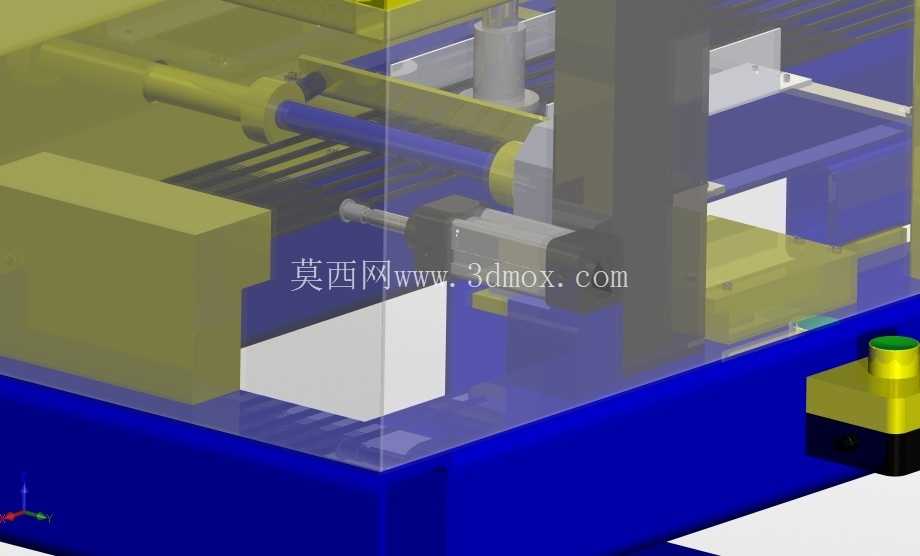

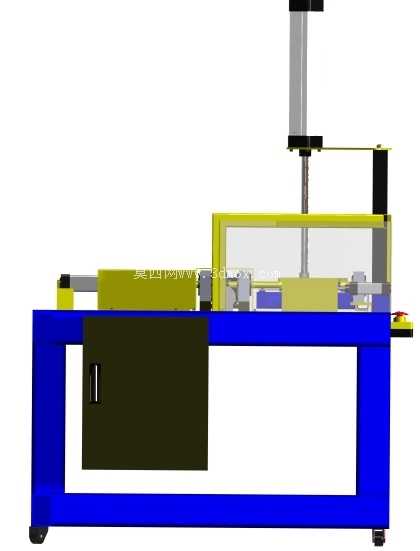

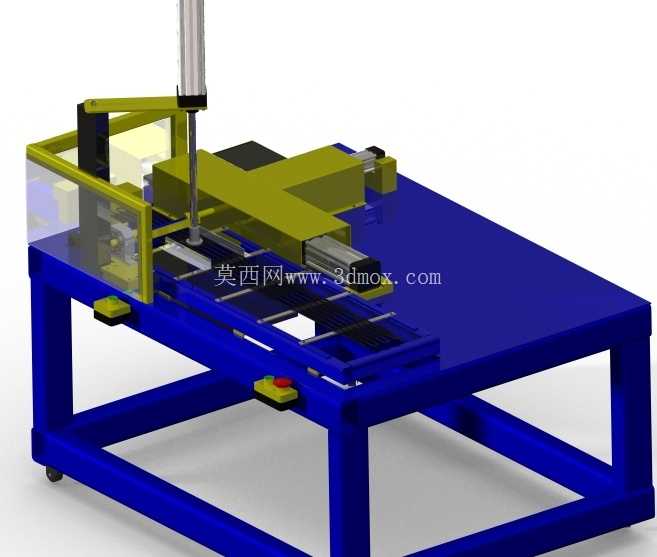

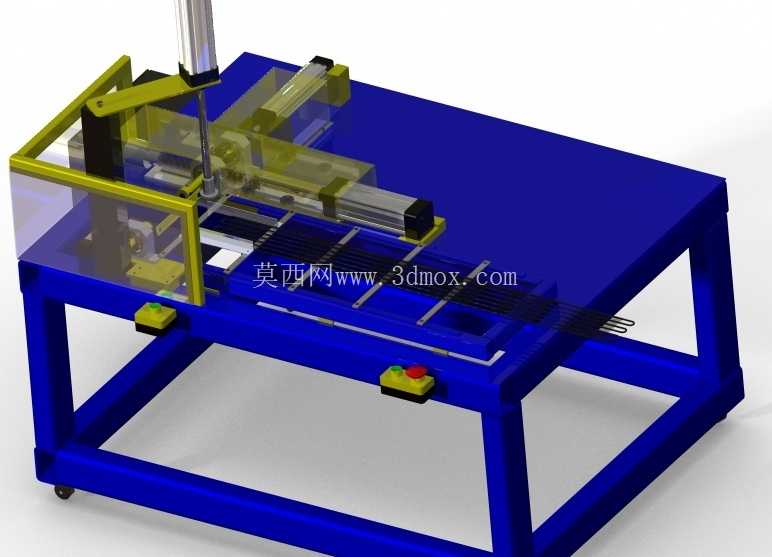

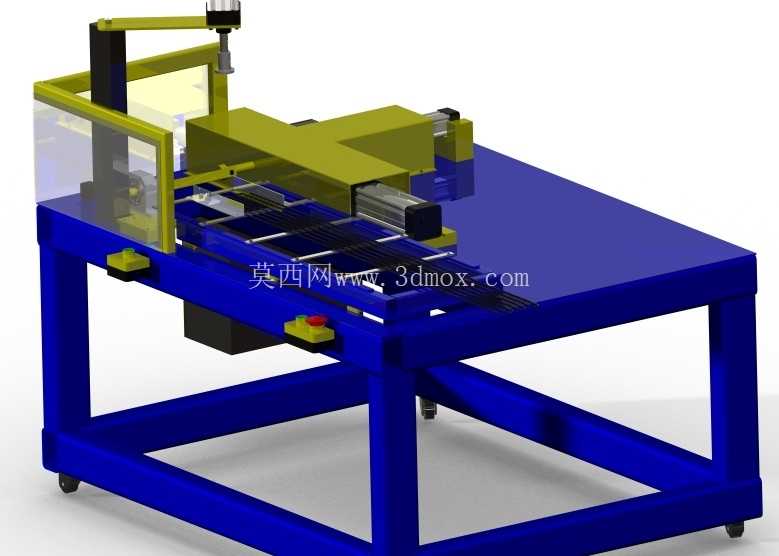

　　这套切削加工设备主要面向压铸件后处理工序的飞边、浇口残留清理场景，在中小尺寸铝合金、锌合金压铸件的量产加工线中，可替代传统人工手持打磨的作业模式，适配压铸机出料后的在线清整工位，也可单独布置在铸件检验前的修整工段，解决人工打磨一致性差、加工效率波动大、作业环境粉尘危害高的实际生产痛点。设备整体采用方通焊接机架作为承载基体，底部机架预留了地脚螺栓安装孔位，可直接固定在车间硬化地面上，机架台面高度匹配常规流水线的出料高度，操作人员无需弯腰即可完成待加工铸件的上下料动作，台面四周设置的透明防护挡板采用聚碳酸酯材质，既可以阻挡切削过程中飞溅的金属碎屑，又不会遮挡操作人员观察加工状态的视线，挡板采用快拆式固定结构，日常清理积屑时可快速拆卸，无需拆解整机防护结构。

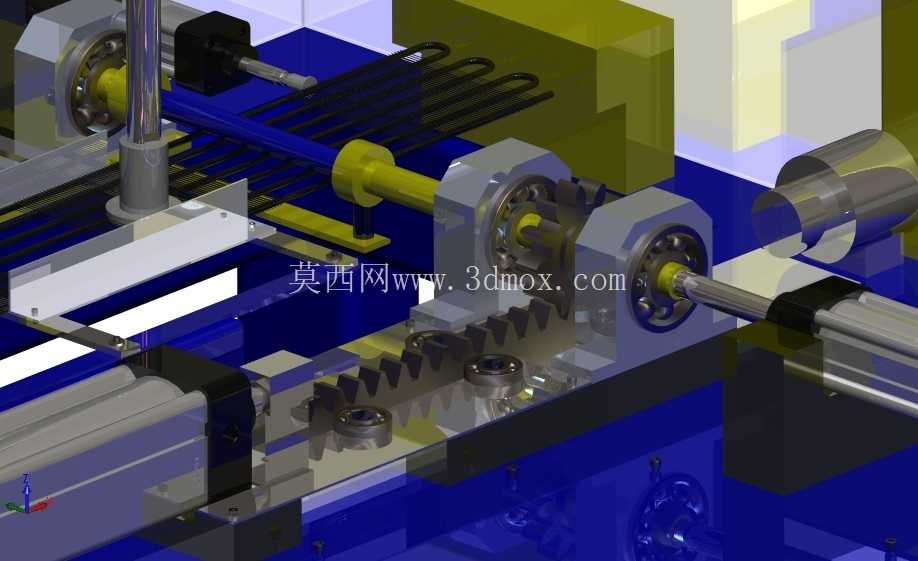

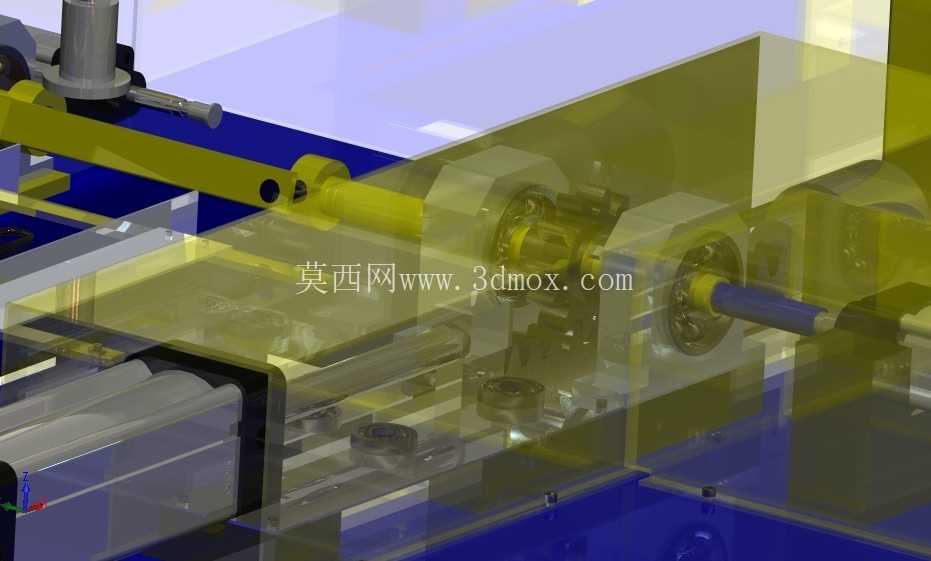

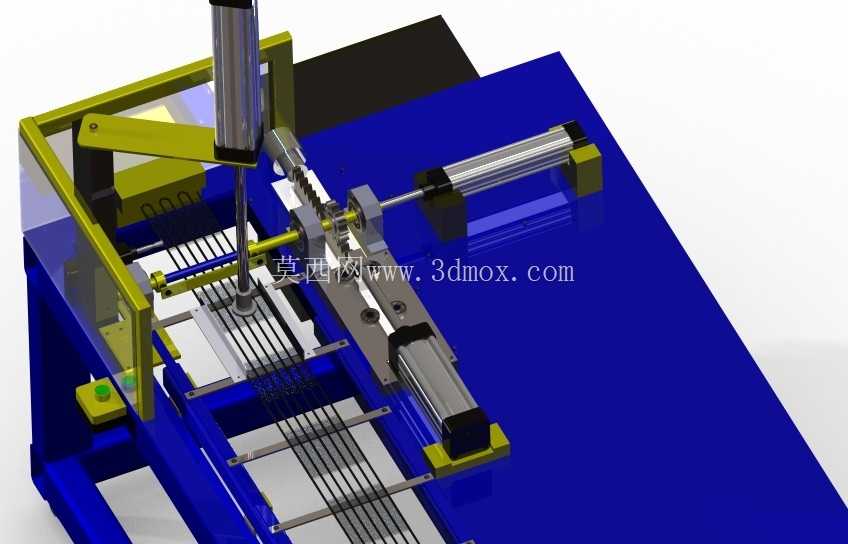

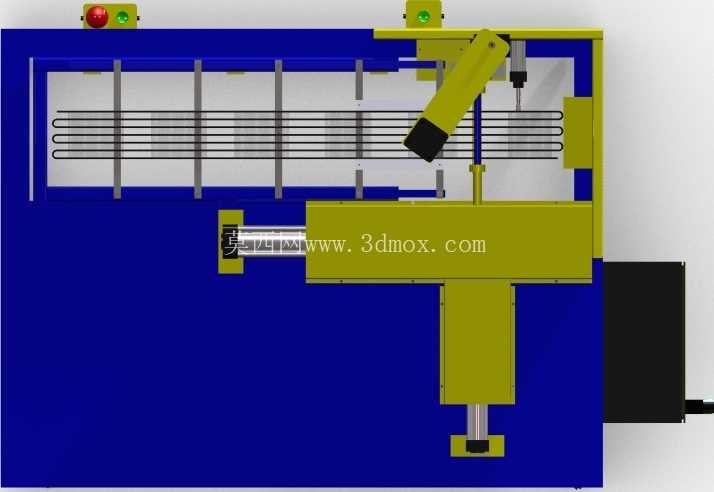

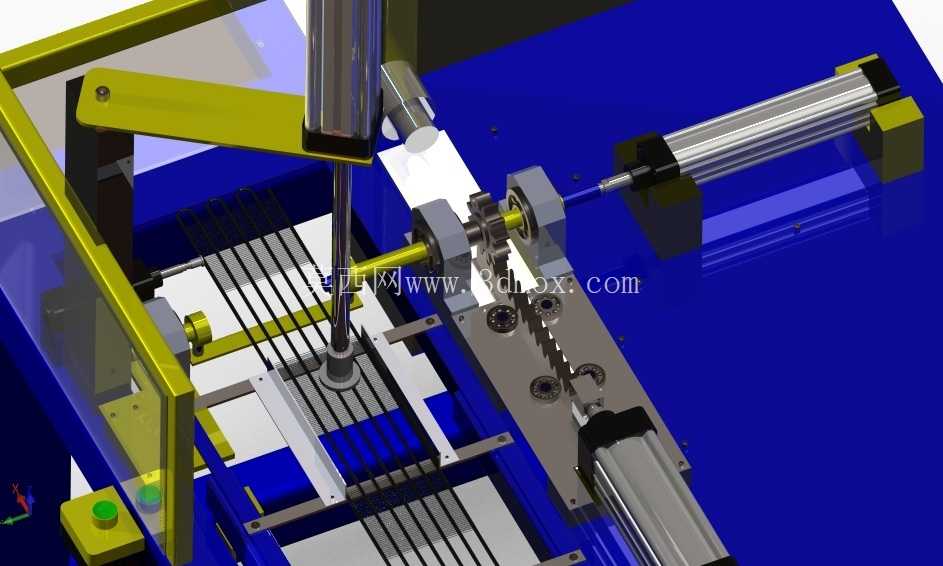

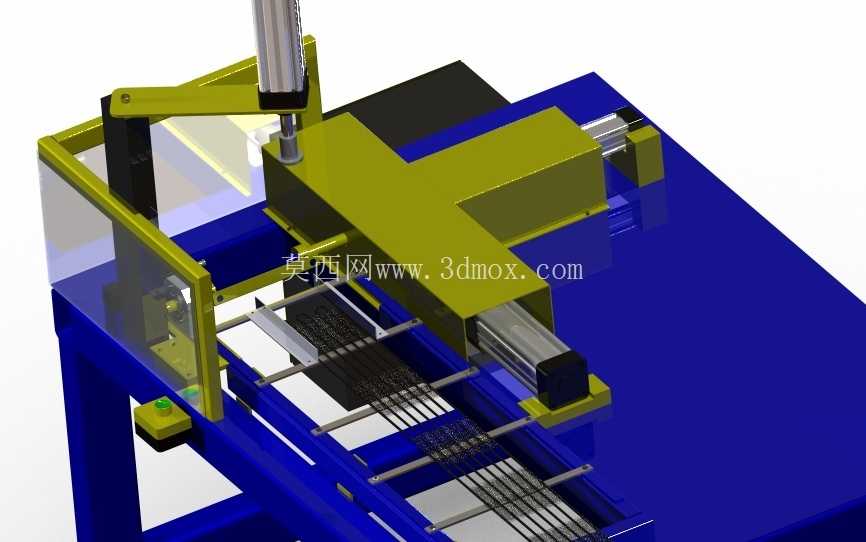

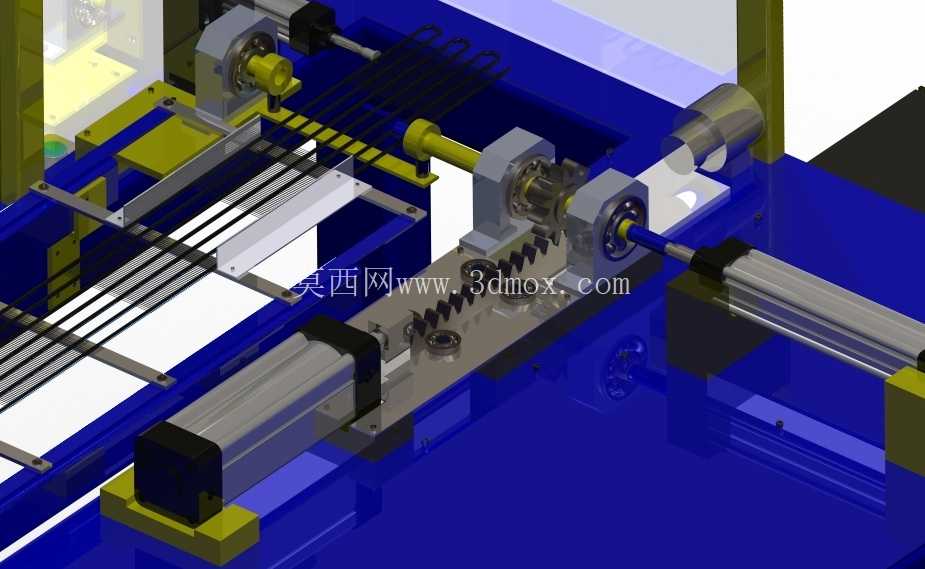

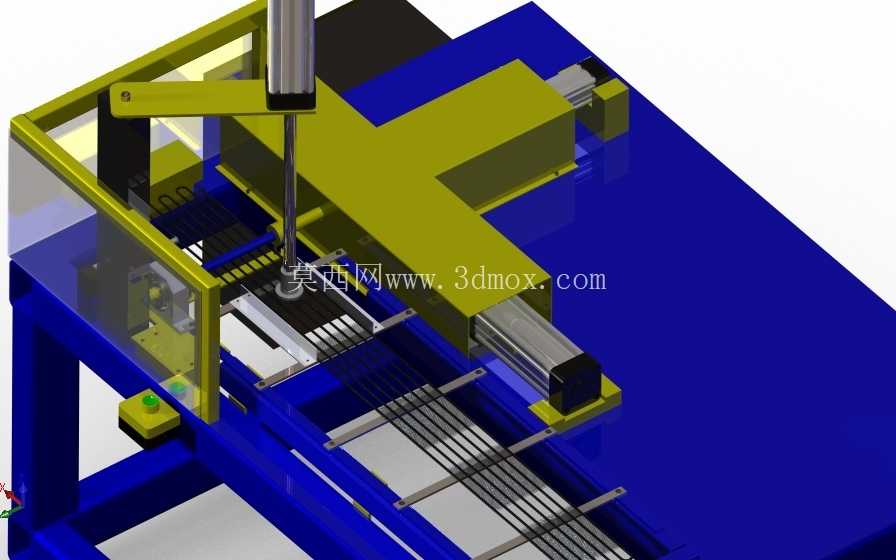

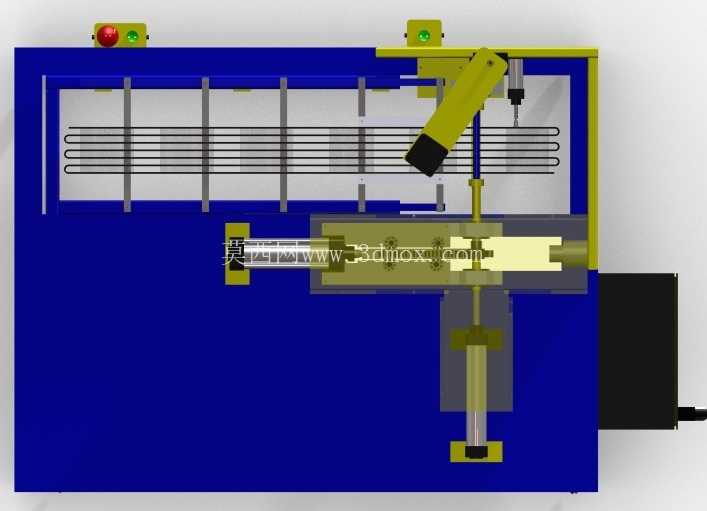

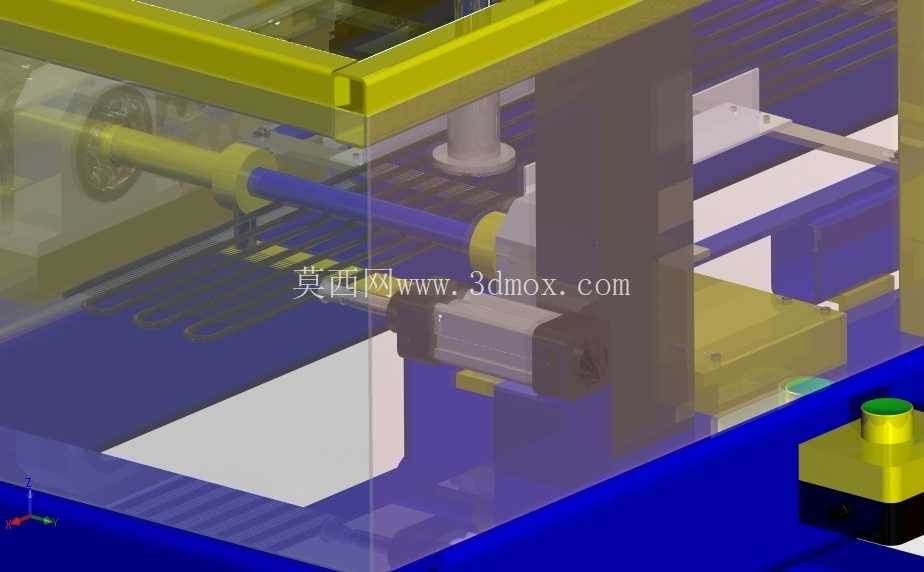

　　设备的执行端采用双轴进给布局，垂直方向配置气动冲压执行单元，负责对铸件表面凸起的浇口凝料进行冲切去除，水平方向配置直线导轨带动的切削工位，可沿铸件分型面方向做往复进给，完成分型线飞边的刮削修整，两个执行单元的动作通过行程开关实现互锁，避免垂直冲切动作与水平进给动作发生干涉，保障作业过程的结构安全。进料工位采用多根平行导杆组成的承托结构，导杆间距可根据待加工铸件的外形尺寸做适应性调整，导杆表面做了硬铬镀层处理，降低铸件推送过程中的摩擦阻力，同时减少金属碎屑在导杆表面的粘附，工位末端设置定位挡块，铸件推送到位后触发限位开关，设备即可自动启动加工程序，无需人工额外触发操作按钮，减少作业过程中的辅助动作耗时。

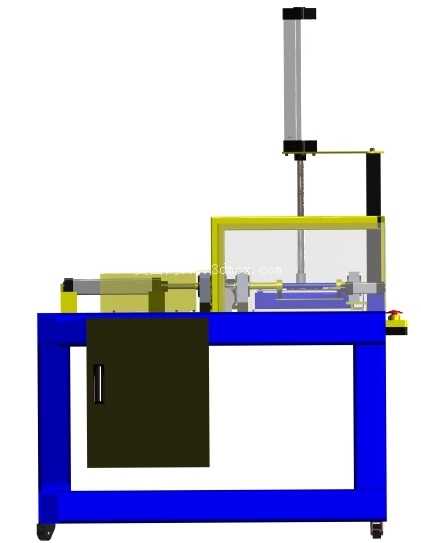

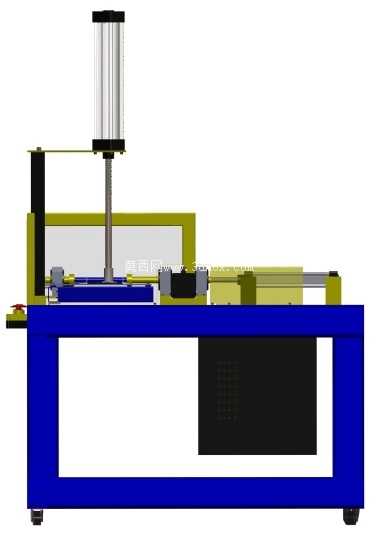

　　设备的控制元件全部集中布置在机架侧面的电气安装仓内，仓门设置散热格栅，避免连续作业过程中电气元件积温过高，操作按钮集中布置在机架前端的斜面上，包含急停、手动进给、自动模式切换几个核心功能按键，按键布局符合一线操作人员的操作习惯，紧急状态下可快速触达急停按钮。从结构设计的角度来看，这套设备的受力框架做了针对性的加强处理，垂直冲切单元的安装座采用加厚钢板焊接结构，与主框架之间通过螺栓加定位销的方式固定，减少冲切动作带来的机架震动，水平进给单元的导轨安装面做了铣平加工，保证导轨安装的直线度，避免进给过程中出现卡顿或者切削深度不一致的问题。

　　设备的安装边界充分考虑了车间现场的布局需求，整体宽度控制在常规设备通道的允许范围内，左右两侧预留了足够的维护空间，气动管路全部采用快插接头连接，后期维护更换气缸或者气管时无需复杂的配管操作，切削产生的金属碎屑可通过台面上预留的落屑口直接落入下方的集屑抽屉，清理时只需抽出集屑抽屉即可完成废屑清运，无需在设备周围额外布置积屑清理装置。在实际应用中，这套设备可适配多种外形相近的压铸件加工，只需更换对应铸件的定位挡块和切削刀头，即可快速切换加工品类，换型时间控制在十分钟以内，适配多品种小批量的铸件生产需求，相比传统的人工打磨作业，加工一致性可提升百分之六十以上，单工位的作业效率可达到人工作业的两倍以上，同时可将操作人员从高粉尘的打磨作业环境中解放出来，降低职业健康风险。设备的气动执行元件选用常规通用规格，后期备件采购便捷，无需定制特殊型号的配件，降低设备全生命周期的维护成本，整体结构没有复杂的传动机构，一线设备维护人员经过简单培训即可完成日常的故障排查与易损件更换工作。
