牙科环钻切割器手术器械结构设计

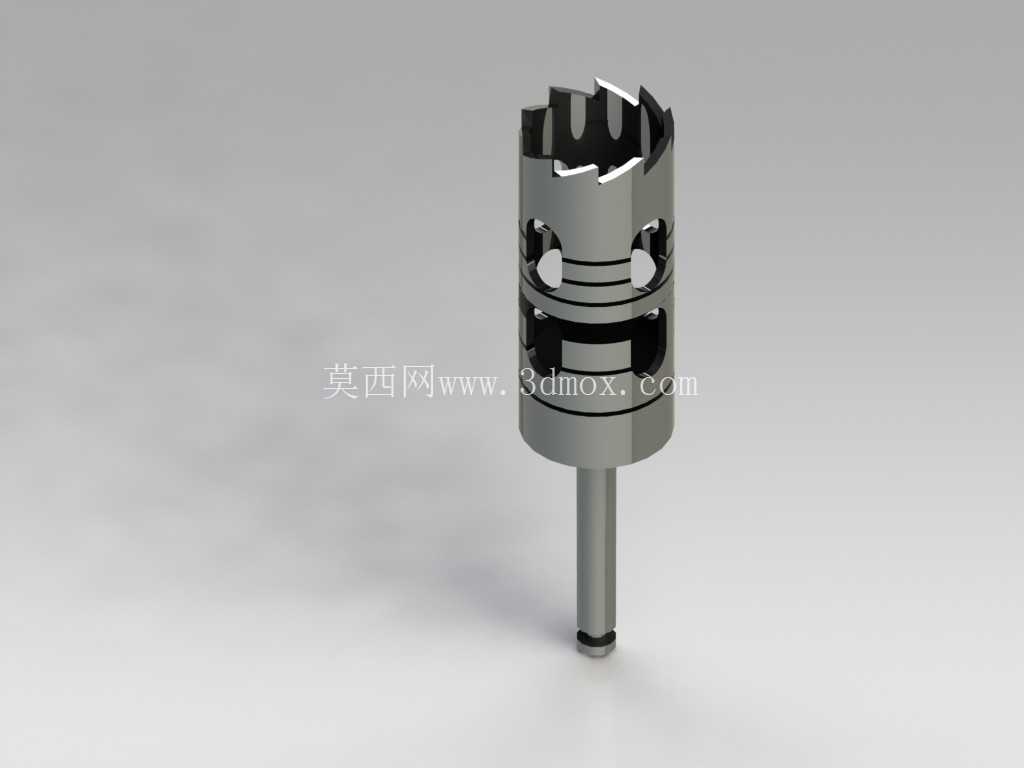

　　这款环钻切割器属于牙科外科手术中常用的植入物取出专用器械，日常临床场景中主要用于牙科种植修复二次手术、失败种植体取出、骨增量手术中多余骨组织环切等操作，区别于普通骨科环钻，其切削端的齿形专门针对口腔狭小操作空间做了优化，能在有限的术野内完成精准环切作业，避免损伤周边健康骨组织与邻牙牙根。从结构设计逻辑来看，整体采用同轴三段式布局，最下端为细长导向杆，作业时可先插入预先制备的定位孔内，为上部切削筒体提供稳定的回转导向，避免环切过程中出现偏摆，导向杆直径与常用种植体中央螺丝孔尺寸匹配，可直接适配临床常规种植系统的定位基准，无需额外制备导向孔，减少手术步骤。

　　中部为带排屑与观察槽的切削筒体，筒体侧壁开设多组对称的镂空槽，一方面可以减轻器械整体重量，降低高速回转时的动不平衡量，另一方面手术过程中可通过镂空槽直接观察内部切削深度，及时判断环切进度，避免切削过深损伤下牙槽神经或上颌窦等重要解剖结构，同时镂空槽也可作为排屑通道，环切产生的骨屑可顺着槽道及时排出，不会堆积在切削筒内部造成卡滞，影响切削效率。筒体上部靠近驱动连接端的位置设置了多道环形密封槽，可适配牙科种植机的快换接头，安装时O型圈嵌入密封槽内，既可以保证高速回转时的连接同轴度，又能避免手术过程中冲洗液渗入接头内部造成设备腐蚀。

　　最上端为带锯齿形切削刃的环切端，切削齿采用不等分布局，可降低高速切削时的共振，减少患者术中的振动不适感，每个切削齿都做了负前角设计，相比普通正前角钻头，切削时不会出现啃咬软组织的问题，同时刃口强度更高，在切削皮质骨时不容易出现崩刃，每颗齿的端面都做了微小的倒角处理，避免锋利刃口意外划伤口腔黏膜。从安装边界来看，器械整体总长适配标准牙科种植手机的装夹长度，导向杆长度可覆盖常规种植体的植入深度范围，切削筒体的直径规格以毫米为单位做梯度划分，可匹配不同直径规格的种植体取出需求，筒体的壁厚控制在合理范围，环切时不会去除过多周边健康骨组织，为后续二次种植保留足够的骨量。

　　设计过程中需要重点考量动平衡精度，由于器械需要在每分钟数千转的转速下作业，整体同轴度公差需要控制在0.02mm以内，避免高速回转时出现过大振动，影响医生操作手感，同时切削刃的径向跳动公差也需要严格控制，保证环切出的骨孔圆度符合后续操作要求。另外，筒体上的镂空槽位置需要做应力校核，避免开槽后整体刚性不足，切削时出现筒体变形，槽口边缘全部做圆角钝化处理，避免应力集中造成器械断裂，同时也方便术后清洗消毒，不会残留血液或组织碎屑。切削齿的刃口角度经过反复验证，既保证足够的切削锋利度，能顺利切断皮质骨与纤维组织，又具备足够的耐用度，可承受多次高温高压消毒而不出现锈蚀或刃口钝化。导向杆与切削筒体的连接位置采用圆弧过渡，避免应力集中，同时导向杆的末端做小圆角处理，插入定位孔时不会刮伤种植体内部螺纹，也不会对骨孔底部造成额外损伤。在实际临床使用中，这款器械配合种植机的低速大扭矩档位作业，环切过程中配合生理盐水持续冲洗，既能降低刃口温度，避免骨组织因高温坏死，又能及时冲掉骨屑，保持术野清晰，相比传统的骨凿去骨方式，使用环钻切割器取出植入物的手术时间可缩短六成以上，患者术后反应更轻，骨组织损伤更小，后续修复的预后效果更好。
