橡胶混炼两辊研磨机配套齿轮传动箱

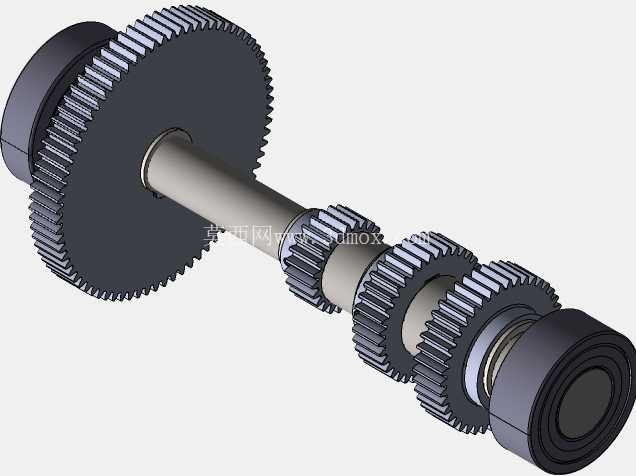

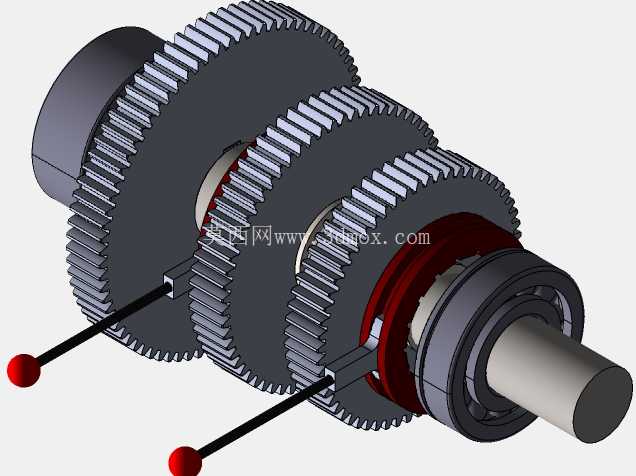

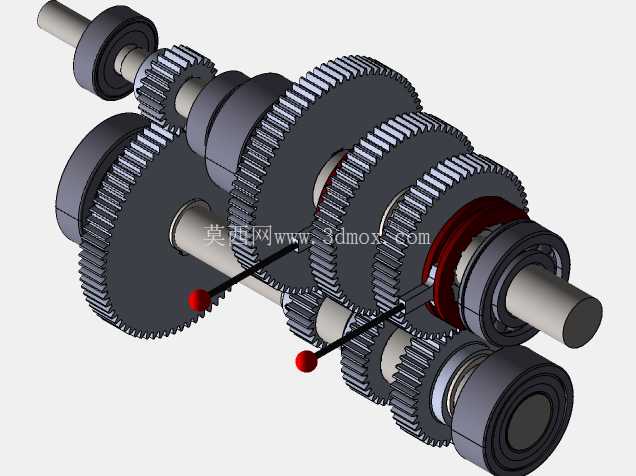

　　这套齿轮传动箱的核心应用场景，是橡胶加工车间里的两辊研磨机动力端，需要完成与内燃机输出端的直接耦合，把原动机的高转速低扭矩输出，转换为磨辊作业需要的低转速大扭矩动力，匹配橡胶混炼工序里持续重载、有冲击负载的作业特性。做这套结构设计的时候，首先要考虑的是安装边界：箱体采用下置安装脚布局，四个固定螺栓孔的位置完全匹配现有两辊研磨机的机架安装位，不需要对原有设备的机架做二次加工改造，输入轴的中心高与内燃机飞轮输出端中心高完全对齐，输出轴的伸出长度、轴径、键槽尺寸直接适配磨辊的联轴器连接尺寸，现场安装时只需要完成同轴度校准就能完成对接，不需要额外做转接法兰。从功能特性上看，箱体内采用三级平行轴斜齿轮传动布局，斜齿轮的重合度更高，传动过程中冲击更小、噪音更低，能承受橡胶混炼过程中因为胶料硬度波动、喂料量变化带来的瞬时冲击负载，不会出现断齿、打齿的故障。箱体顶部设置的三个拨杆机构，对应三个不同的传动比档位，可以根据混炼胶的配方差异、辊筒间隙调整需求，切换不同的输出转速，满足天然胶塑炼、合成胶混炼、薄通出片等不同工序的转速要求，不需要额外更换传动轮或者调整皮带传动比，切换操作直接在箱体外完成，不需要开箱调整内部结构。

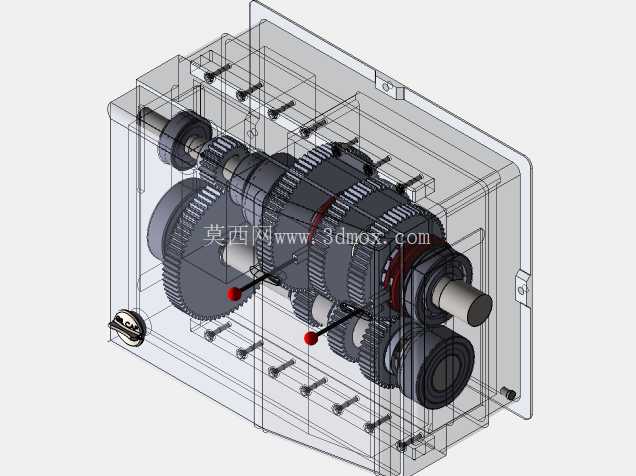

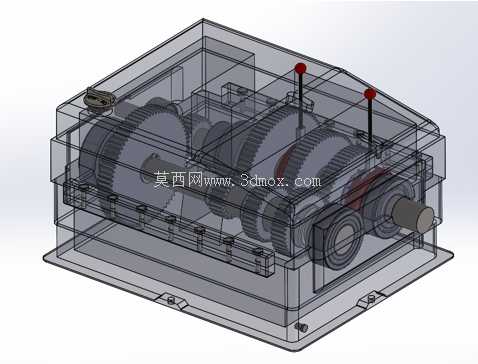

　　设计过程中特意把箱体做成了剖分式结构，上下箱体的结合面经过精密铣削加工，涂覆密封胶后可以完全杜绝润滑油渗漏，日常维护的时候只需要拆开上箱盖，就能直接检查齿轮啮合状态、更换磨损的轴承、调整齿轮间隙，不需要把整个齿轮箱从设备机架上拆下来，大幅降低了设备维护的停机时间。箱体上预留的油位观察孔、透气塞、放油螺塞的位置，都按照车间日常维护的操作习惯布置，油位观察孔在箱体侧面中部，站在设备旁边就能直接观察箱体内润滑油的液位高度，不需要伸手探到设备底部；放油螺塞在箱体最低位置，换油的时候可以直接把废油全部排净，不会在箱底残留油泥；透气塞在箱体顶部最高处，能平衡箱体内外的压力差，避免长时间重载运行时箱体内温度升高、压力变大导致的密封件渗漏问题。

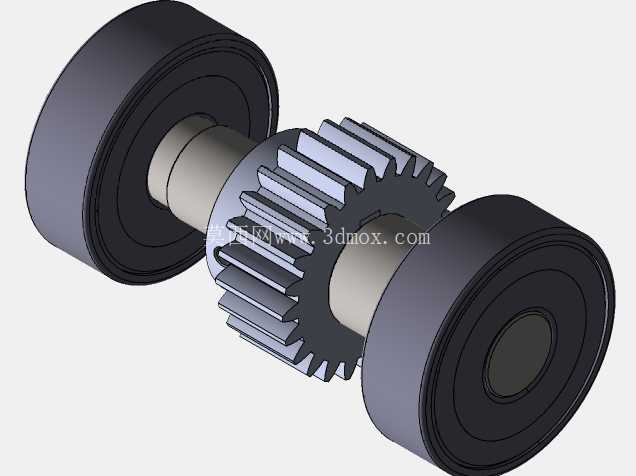

　　考虑到橡胶加工车间的环境里有较多的胶料粉尘、配合剂粉尘，所有伸出箱体的轴端都采用了双唇口骨架油封密封，外侧还额外加了防尘挡圈，能阻挡粉尘进入箱体内部污染润滑油、磨损齿轮和轴承，延长内部传动件的使用寿命。内部的齿轮全部采用硬齿面设计，齿面经过渗碳淬火处理，齿面硬度达到HRC58-62，芯部保持足够的韧性，既能承受重载下的接触应力，又能抵抗瞬时冲击负载带来的齿根断裂风险；支撑齿轮轴的轴承全部选用圆锥滚子轴承，可以同时承受径向力和轴向力，抵消斜齿轮传动过程中产生的轴向分力，轴承的安装位置预留了调整垫片组，可以在齿轮磨损出现间隙的时候，通过增减垫片厚度调整轴承预紧力，保证齿轮的啮合精度，不会因为轴系窜动导致齿轮偏磨。

　　整个箱体的外形轮廓做了圆角过渡处理，没有尖锐的棱角，避免车间操作人员巡检、维护的时候被磕碰划伤，箱体外部的加强筋布置在轴承座对应的位置，既提升了箱体的整体刚性，避免重载运行时箱体变形导致齿轮啮合错位，又不会过多增加箱体的整体重量，方便吊装搬运。在做三维建模的时候，所有的配合尺寸都按照实际加工公差要求做了参数化关联，齿轮的模数、齿数、螺旋角参数都可以根据不同的动力输入参数、输出扭矩要求快速调整，适配不同规格的两辊研磨机配套需求，安装孔的位置、轴伸尺寸也都做了可编辑的参数化设置，不需要重新绘制整体结构就能快速完成同系列不同参数齿轮箱的变型设计。
