卧式固定管板管壳式换热设备三维结构

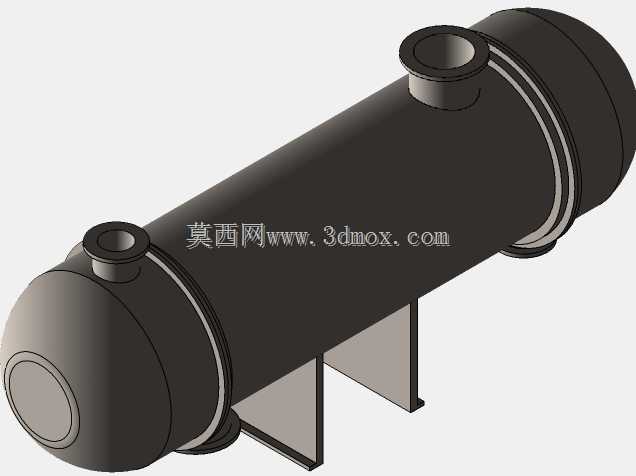

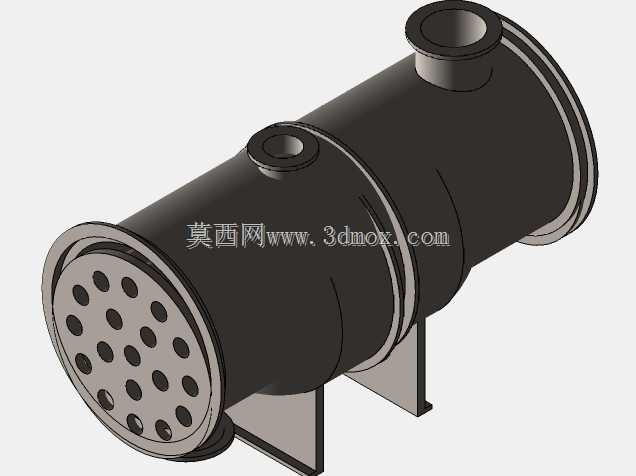

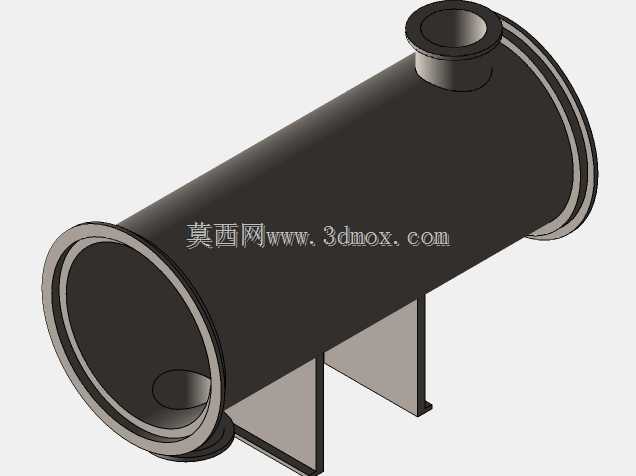

　　在化工生产、暖通空调、动力工程、余热回收等多个工业场景中，管壳式换热器都是应用占比最高的间壁式换热设备，这类设备凭借结构坚固、适用工况范围广、可承受较高压力与温度的特性，成为流程工业中热量传递环节的核心装置。本次呈现的卧式固定管板结构管壳式换热器，采用单壳程双管程的基础排布形式，壳程筒体采用等径直筒焊接结构，筒体上下分别设置两个公称直径一致的壳程介质接管，分别作为壳程流体的入口与出口，接管与筒体采用插入式焊接结构，接管端部预留标准法兰连接边界，可直接与对应工艺管线配对法兰完成装配。筒体两端焊接固定管板，管板上按照正三角形排布规则加工换热管安装孔，换热管与管板采用强度胀接加密封焊的连接形式，既保证换热管与管板连接的拉脱强度，

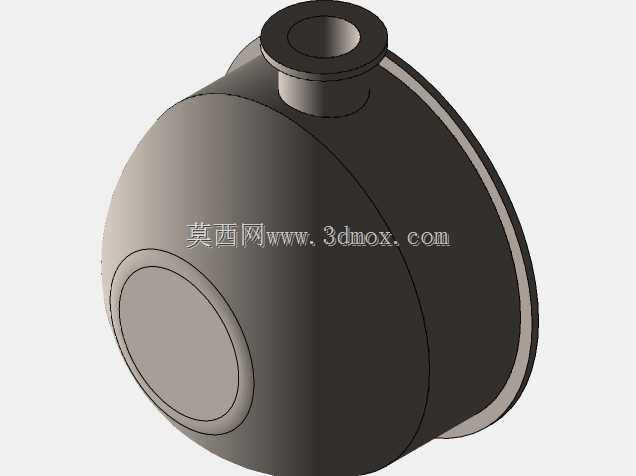

　　又能避免壳程与管程介质发生串漏。管板外侧通过螺栓法兰连接结构装配端盖，端盖上设置分程隔板，将管程分隔为两个流程，延长管程介质的流动路径，提升管程侧的换热效率。筒体下方设置两个对称布置的鞍式支座，支座采用钢板折弯焊接结构，支座底板预留地脚螺栓安装孔，安装时可通过预埋地脚螺栓将设备固定在混凝土基础或钢制设备框架上，支座的高度设计预留了底部管线安装、排污操作的作业空间，避免设备底部与基础面直接接触造成积液腐蚀。从设计逻辑来看，该结构优先适配清洁、不易结垢的管程介质，以及流量较大、换热系数适中的壳程介质，固定管板结构的制造成本相对较低，管程侧可通过拆卸端盖完成换热管内壁的清洗作业，适合在中小型换热负荷的工艺点位使用。

　　设备的外形尺寸遵循常规压力容器的设计规范，筒体长径比控制在6:1的合理区间，既保证壳程介质的流动停留时间满足传热要求，又避免筒体过长造成的挠度变形问题，鞍式支座的间距设置符合外压容器的支撑跨距要求，可有效降低筒体在自重、介质重量及操作压力下的弯曲应力。在实际工程应用中，这类换热器可完成液-液换热、汽-液换热等多种传热工况，比如在化工生产中用于工艺物料的预热或冷却，在集中供暖系统中作为汽水换热机组的核心换热单元，在工业余热回收场景中回收高温烟气或高温废水的余热加热生产用水。建模过程中严格遵循压力容器的设计规范，所有焊接结构的坡口形式、法兰的密封面形式、换热管的排布间距都符合行业标准，接管的伸出长度、

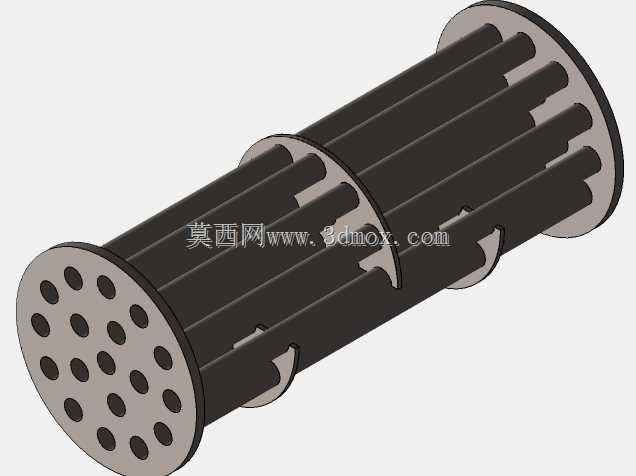

　　支座的安装尺寸都预留了现场安装的操作空间，模型中所有零部件的装配关系完整，可直接用于设备的结构展示、安装模拟以及后续的工程性能分析，比如可基于该模型抽取流体域完成壳程与管程的流场、温度场仿真计算，验证不同流量、不同介质参数下的换热效率与压力损失，为设备的选型校核、结构优化提供基础三维数据支撑。设备的管板厚度根据设计压力、设计温度以及管板的支撑跨度计算确定，可承受两侧介质的压差作用，端盖采用标准椭圆形封头结构，受力均匀，承压能力强，封头与管板之间的密封垫片采用耐温耐腐的缠绕式垫片，保证高温高压工况下的密封可靠性。壳程筒体上未额外设置折流板结构，适合壳程介质流量较大、允许压力损失较小的工况，若后续需要提升壳程侧的换热系数，可在壳程内部加装弓形折流板，改变壳程介质的流动方向，提升壳程流体的湍流程度，进一步强化传热效果。
