卧式管壳式换热设备三维结构设计

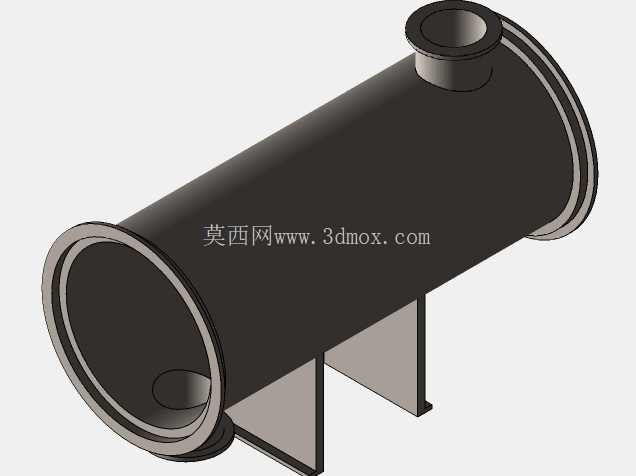

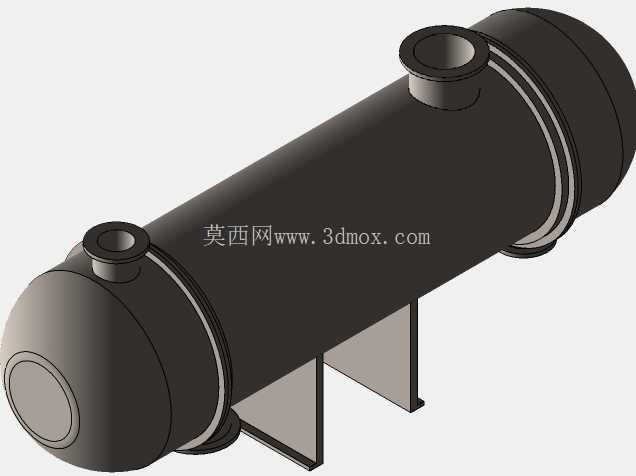

　　管壳式换热器作为工业领域应用覆盖面最广的间壁式换热设备，在化工流程、能源动力、暖通空调、食品制药等场景中承担着不同温度流体之间的热量传递职能，既可以作为加热器、冷却器使用，也可在冷凝、蒸发工况下完成相变换热过程，是流程工业中保障介质温度参数符合工艺要求的核心通用设备。本次呈现的卧式管壳式结构，是工业现场安装占比最高的布置形式，相较于立式结构，卧式布置的设备检修时无需搭建过高的操作平台，壳程流体的流动分布更均匀，对于大流量、大换热面积的工况适配性更强。从结构设计逻辑来看，该设备采用标准的管壳式单壳程结构，主体由圆柱形承压壳体、两端管板、换热管束、折流板、进出口接管、鞍式支座几部分组成。壳体作为承压边界，采用等直径圆筒设计，两端通过法兰与管板、封头连接，这种可拆式的结构设计能够满足定期抽芯检查、清理管束结垢的运维需求，在水处理、化工介质含杂质易结垢的场景中，这种结构的可维护性远高于不可拆的焊接式结构。壳体上布置的两个径向接管分别作为壳程流体的进出口，接管位置的设计充分考虑了壳程流体的流动路径，配合壳程内部设置的折流板，能够让壳程流体以错流的形式反复冲刷换热管束外表面，避免出现流动死区，有效提升壳程侧的换热系数，同时折流板还能为细长的换热管束提供横向支撑，避免设备运行过程中管束因流体诱导振动出现疲劳损坏。

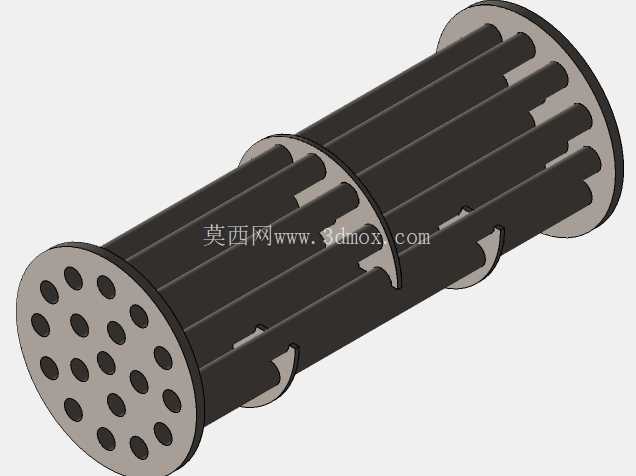

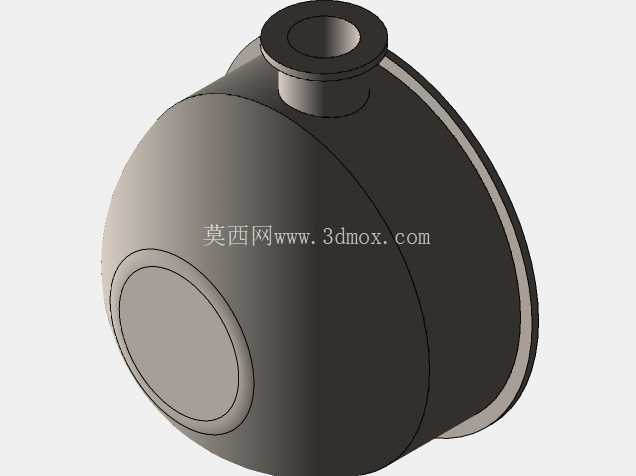

　　两端的管板是分隔管程与壳程的核心承压部件，换热管束两端通过胀接或焊接的方式固定在管板的管孔上，管程流体从一端封头的进口进入，流经换热管束内部后从另一端封头的出口流出，与壳程流体在完全隔离的流道内完成热量传递，两种介质不会发生掺混，完全满足不同压力等级、不同物性介质之间的换热需求。设备底部采用的双鞍式支座是卧式压力容器的标准支撑结构，其中一个支座为固定端，另一个为滑动端，能够适配设备启停、温度变化过程中产生的热胀冷缩位移，避免壳体因热应力过大出现焊缝开裂、结构变形的问题。支座的安装尺寸、地脚螺栓孔的间距都需要匹配现场的安装基础标高，在三维建模过程中，需要严格控制鞍座的包角、腹板厚度以及筋板的布置位置，确保支撑强度能够满足设备满水、满介质运行时的承重要求，同时还要预留出足够的底部操作空间，方便现场进行排污、接管安装以及后期的防腐保温作业。进出口接管的法兰尺寸、伸出长度都需要匹配现场的管道布置规范，接管与壳体连接的位置做了补强设计，避免开孔造成的壳体强度削弱，满足承压设备的强度设计要求。

　　在实际工程应用中，这类单壳程管壳式换热器通常适用于两种介质对数平均温差不大、壳程介质清洁不易结垢的工况，比如循环水冷却工艺介质、蒸汽加热工艺物料等场景，设备的换热面积可以通过调整壳体长度、换热管数量以及换热管长度进行灵活调整，适配不同的热负荷需求。在三维建模过程中，需要重点关注管板上管孔的排布方式，通常采用正三角形或正方形排布，管孔间距需要满足换热管连接的强度要求以及管桥宽度的最小规范值，避免管板强度不足；同时还要校核折流板的切口尺寸、折流板间距，确保壳程流体的流速在合理范围内，既不会因流速过高造成管束冲蚀、压降过大，也不会因流速过低导致换热效率下降、杂质沉积。

　　设备的外形尺寸设计需要兼顾换热性能要求与现场运输、安装的边界限制，比如壳体直径不能超过公路运输的限宽要求，设备总长需要适配安装场地的预留空间，接管的朝向需要匹配现场管道的走向，避免出现安装干涉。对于CFD仿真分析场景，这类精准的三维模型能够直接导入流体仿真软件，进行管程、壳程的流场分布模拟、温度场分布计算以及压降校核，提前预判设备运行过程中可能出现的流动死区、局部流速过高、换热效率不足等问题，在设计阶段就完成结构优化，减少后期现场改造的成本。相较于其他类型的换热设备，管壳式换热器的结构成熟度高、承压能力强、选材范围广，可以根据不同的介质腐蚀特性选择碳钢、不锈钢、铜合金等不同材质，能够适应高温高压的极端工况，这也是其在工业领域长盛不衰的核心原因。在建模过程中，所有的焊缝、圆角、过渡结构都做了符合工程实际的简化处理，既保留了设备的核心结构特征，也不会因过多的细节特征导致模型过于冗余，能够直接用于工程演示、方案汇报、仿真分析以及生产加工的参考。
