NASA 挑战 - 扶手夹组件

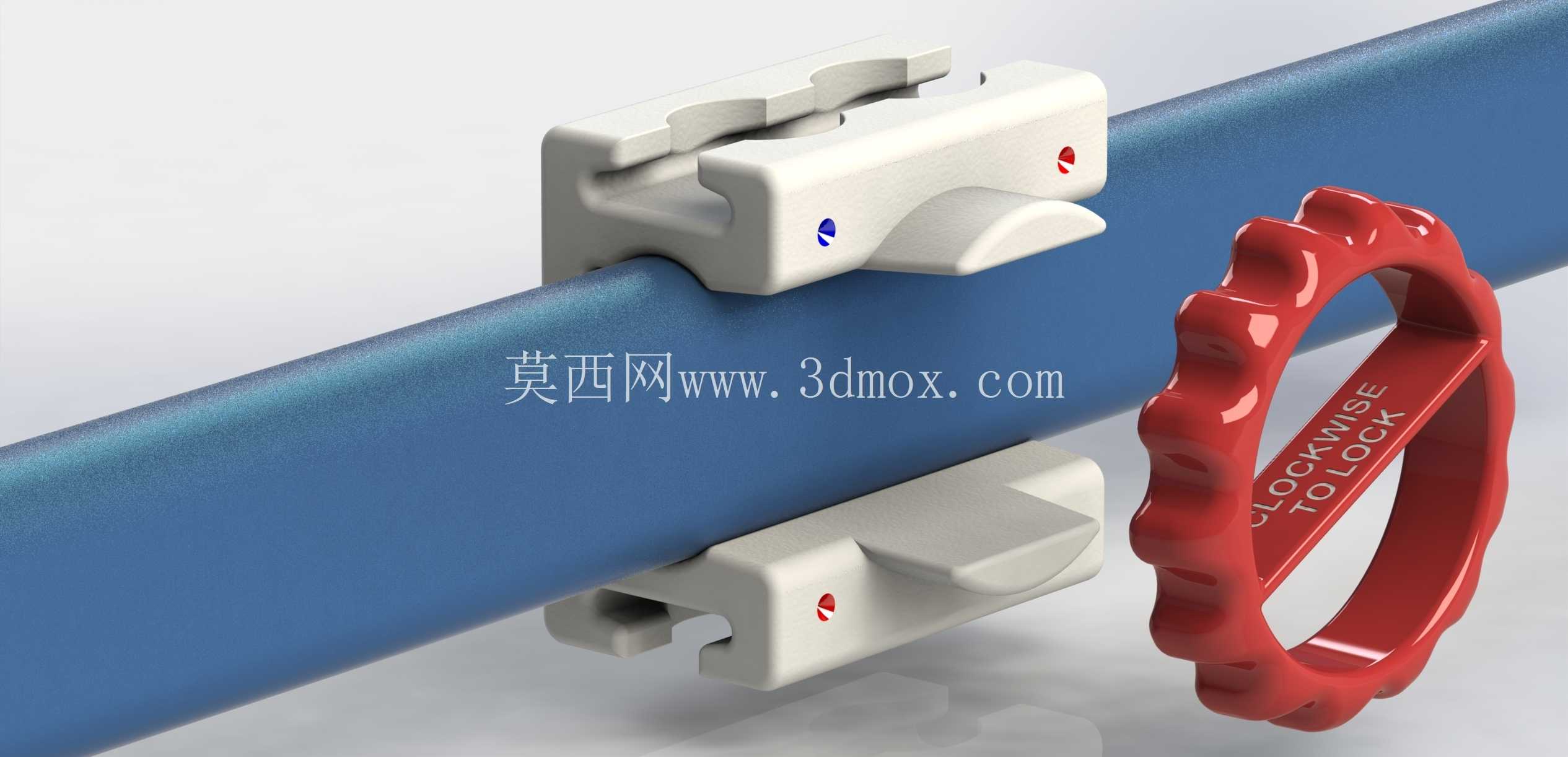

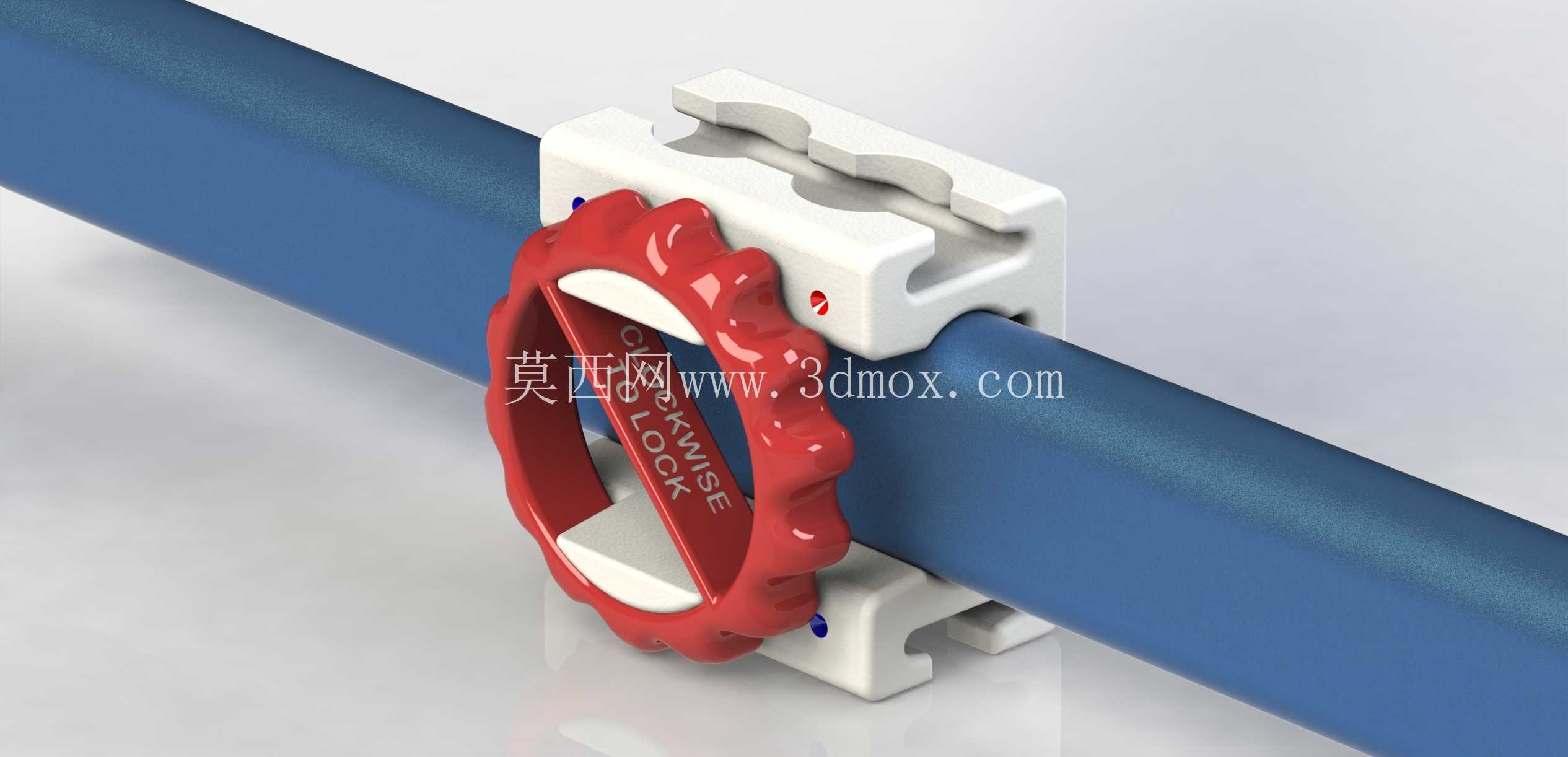

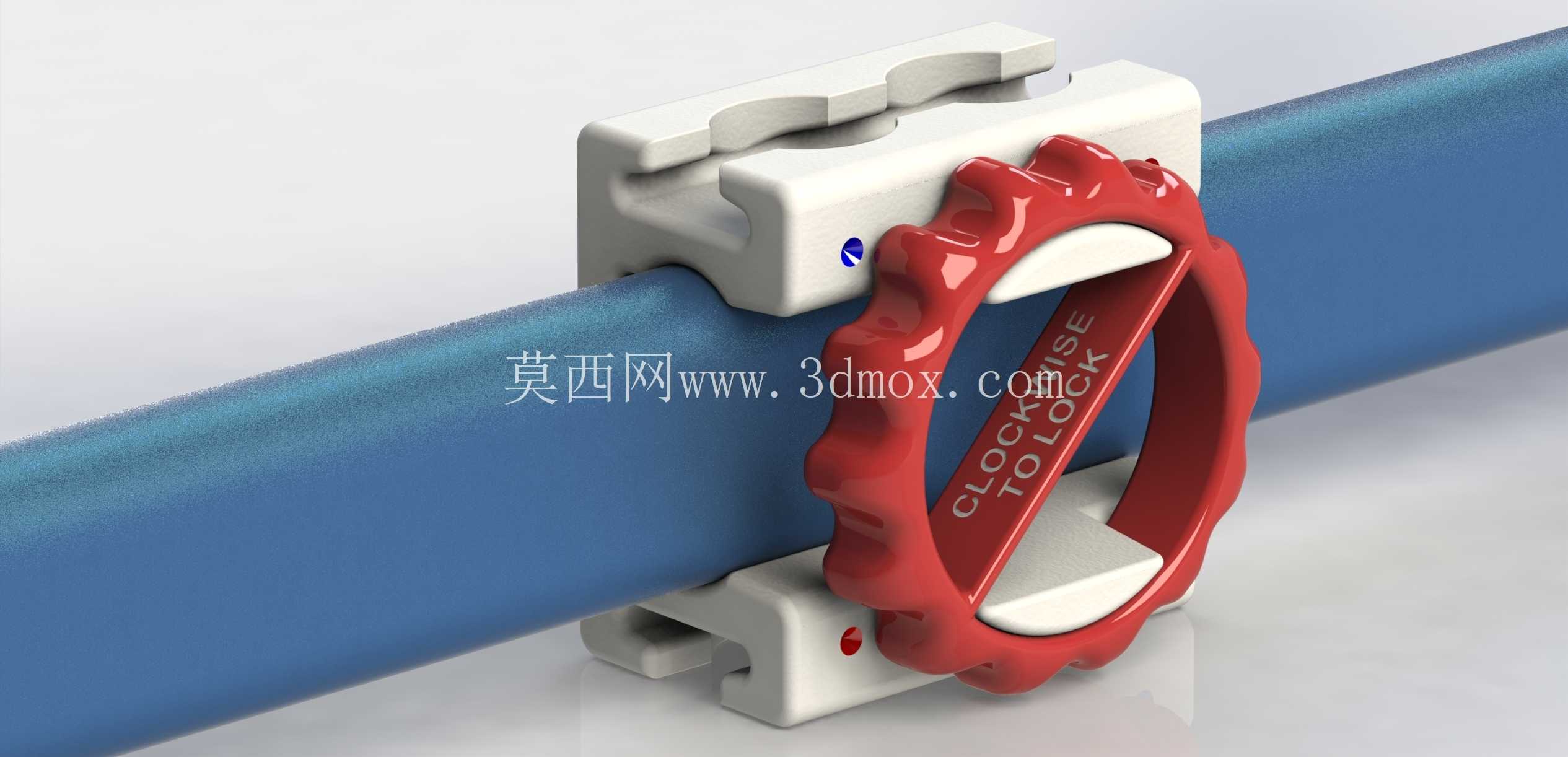

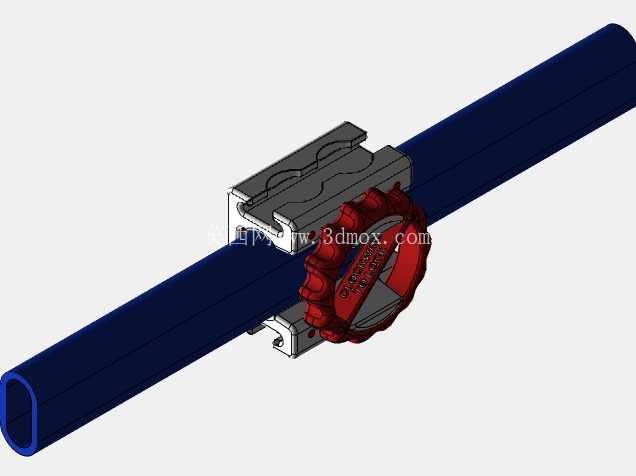

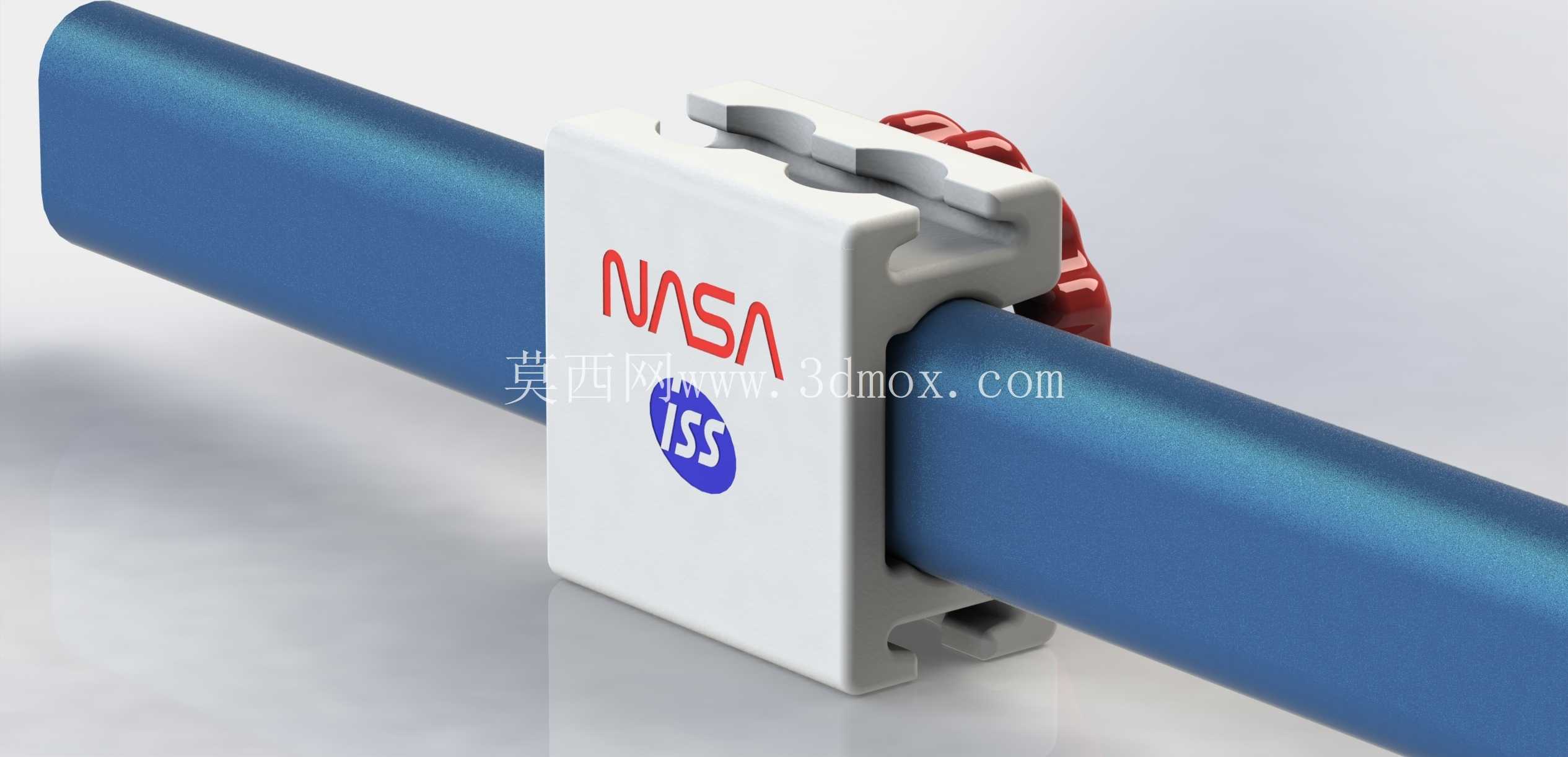

扶手夹组件 (HCA) 描述 在扶手夹的设计中，按照重要性顺序考虑了以下几点。 1. 安全 a. 根据 CHAMP 要求，仔细遵守锋利边缘的人为因素，所有边缘均修圆至适当的半径 b. 夹具和导轨之间的刚性连接至关重要，如下文第 2 点所述。 2. 功能和强度 a. 组件对导轨的牢固夹紧被认为是最重要的。 这一点与安全性交织在一起，因为支架的突然滑动或打开被认为对宇航员来说是不安全的。 这可以通过使用凸轮的 3 件或 4 件式组件轻松实现，例如 ISS 电流钳组件的情况。 该设计有两个部分（参见第 3 点），这是通过下述螺旋凸轮布置的设计实现的。 目的是使夹轨连接的刚性至少达到 ABS 打印部件可达到的轨道接口强度水平。 3.质量和形式为了简化组装并缩短宇航员的时间，决定将组装限制为两个打印部件。 导轨周围 1” 的形状包络线尚未超过。HCA 组件的体积为 4.45 英寸。图 01 显示了在转动锁紧螺母以拧紧导轨周围的夹具之前的 HCA 组件。图 02 是锁紧螺母后面的视图。图 03 显示了螺母处于“锁定”位置的 HCA 组件。

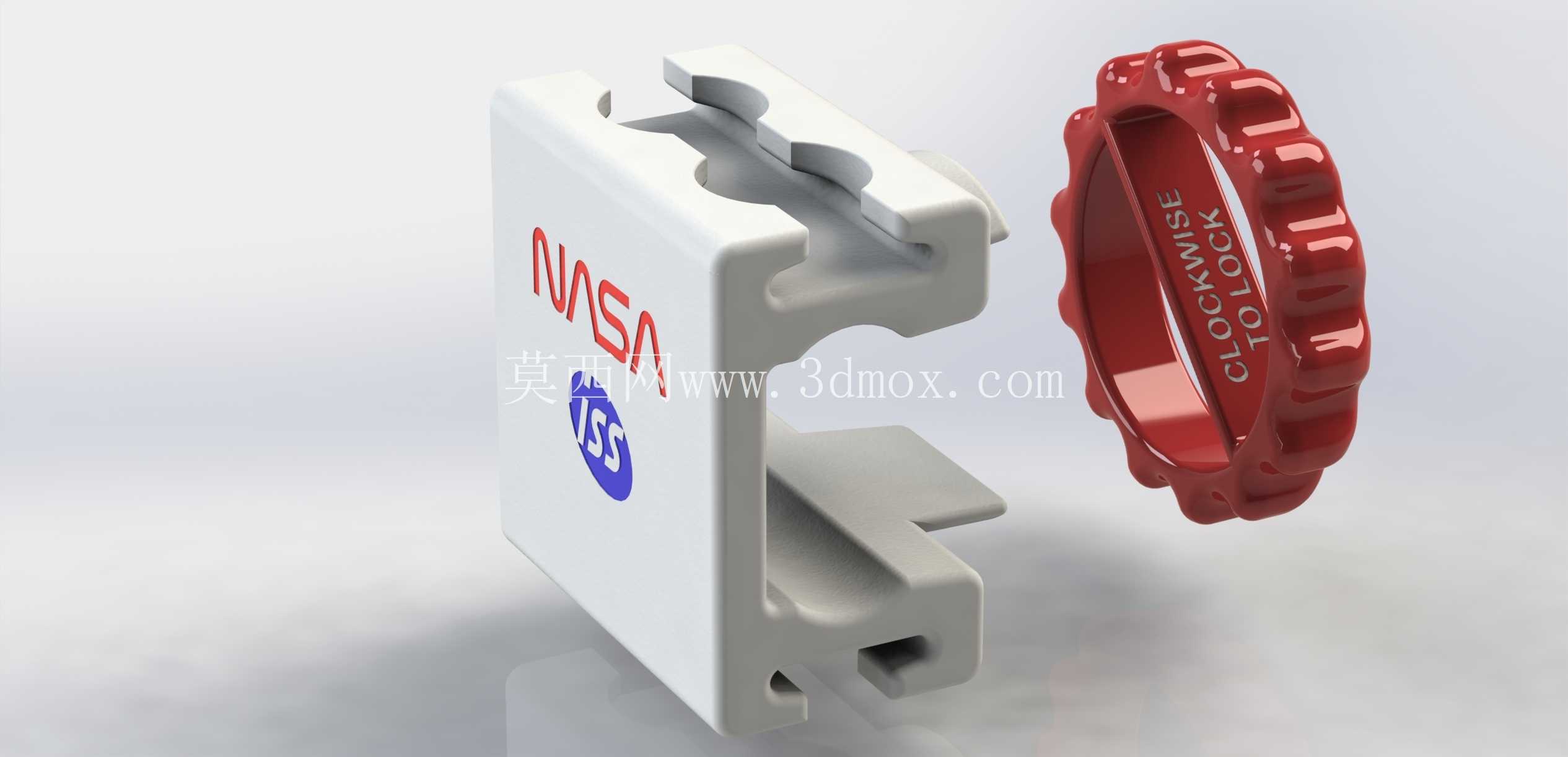

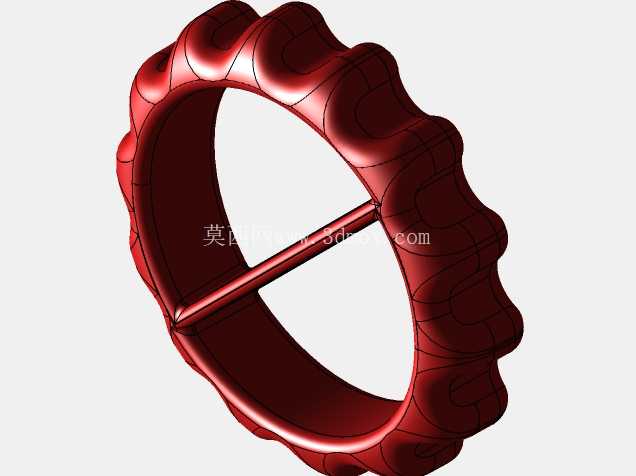

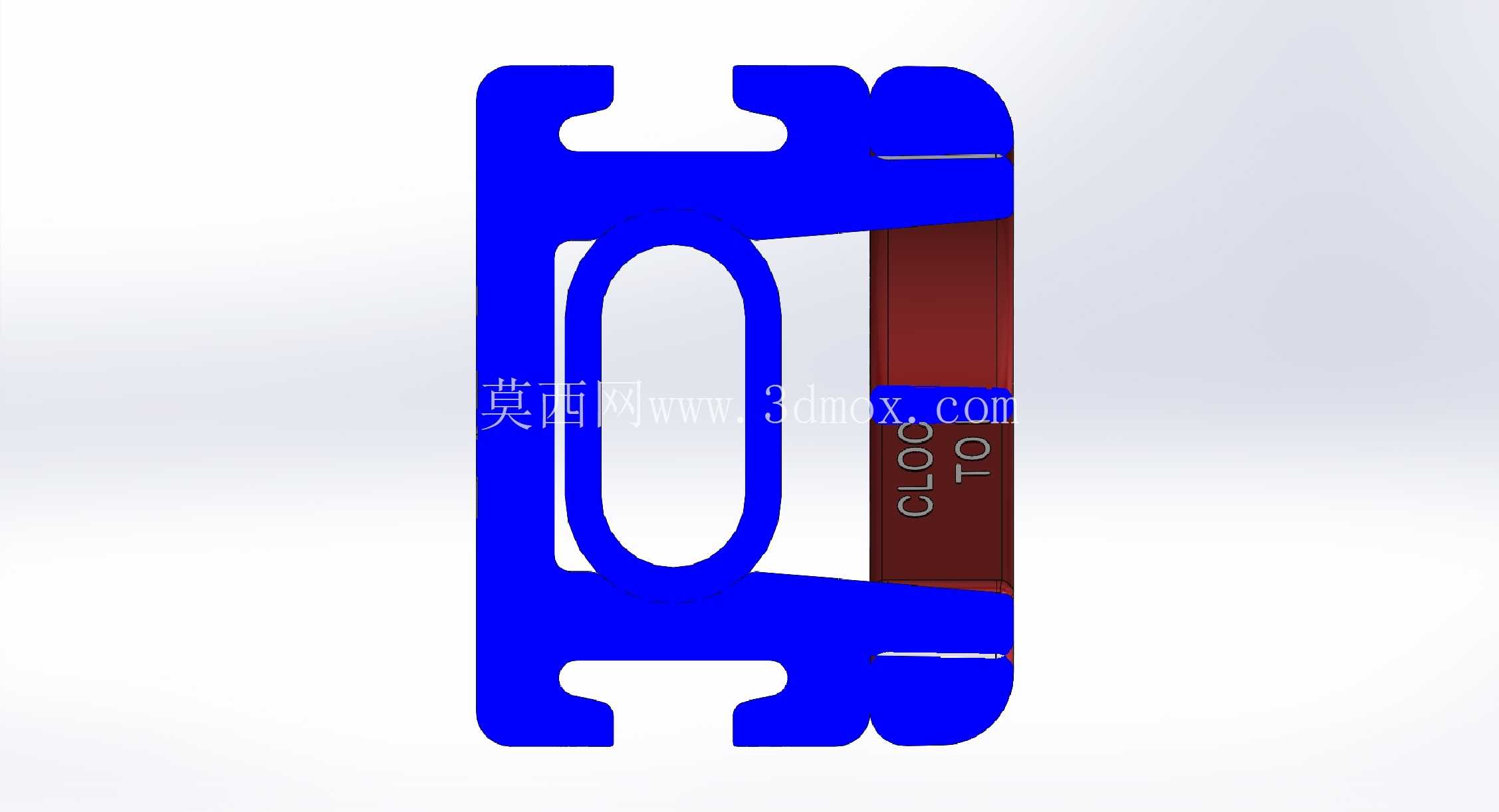

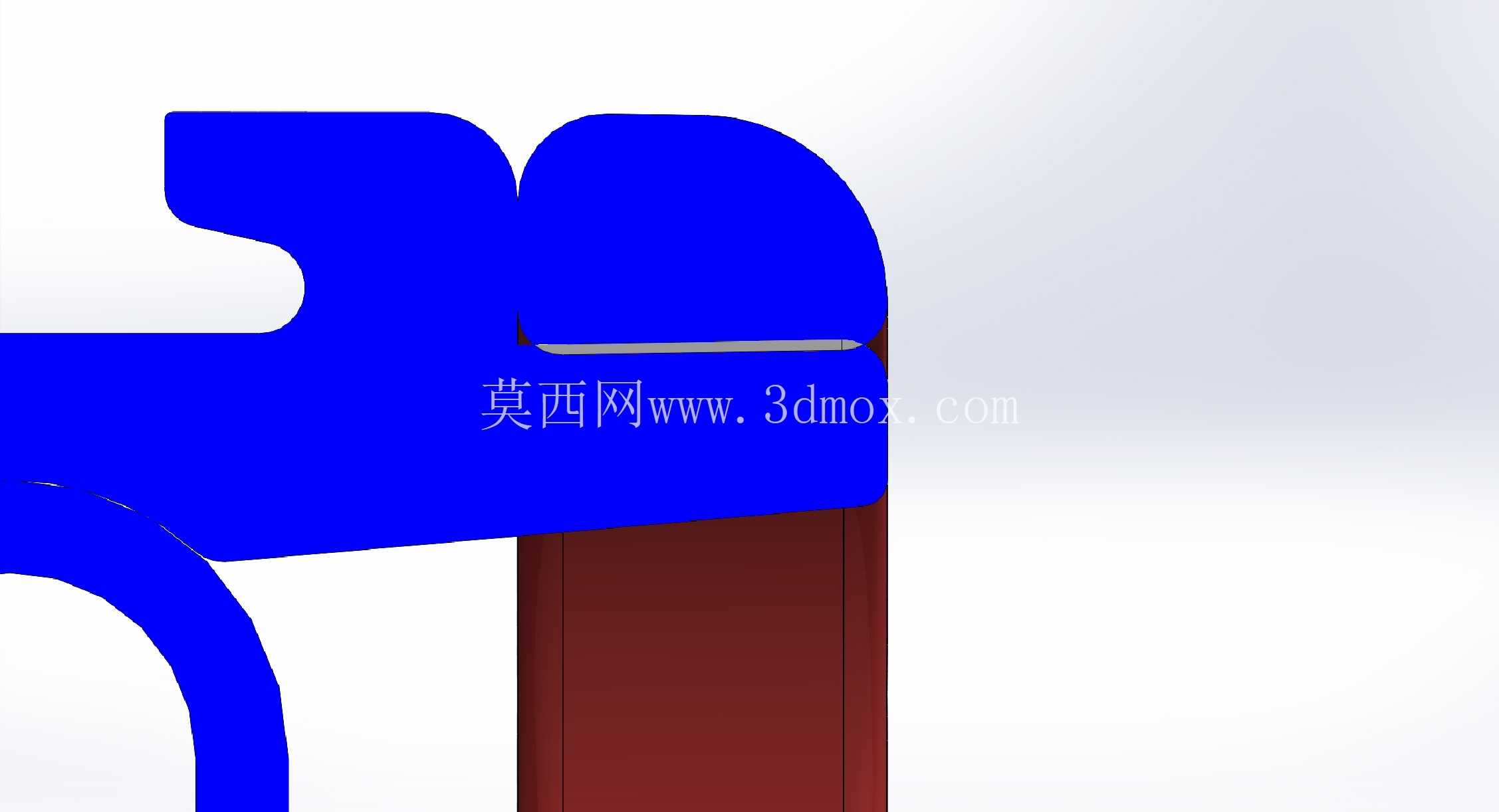

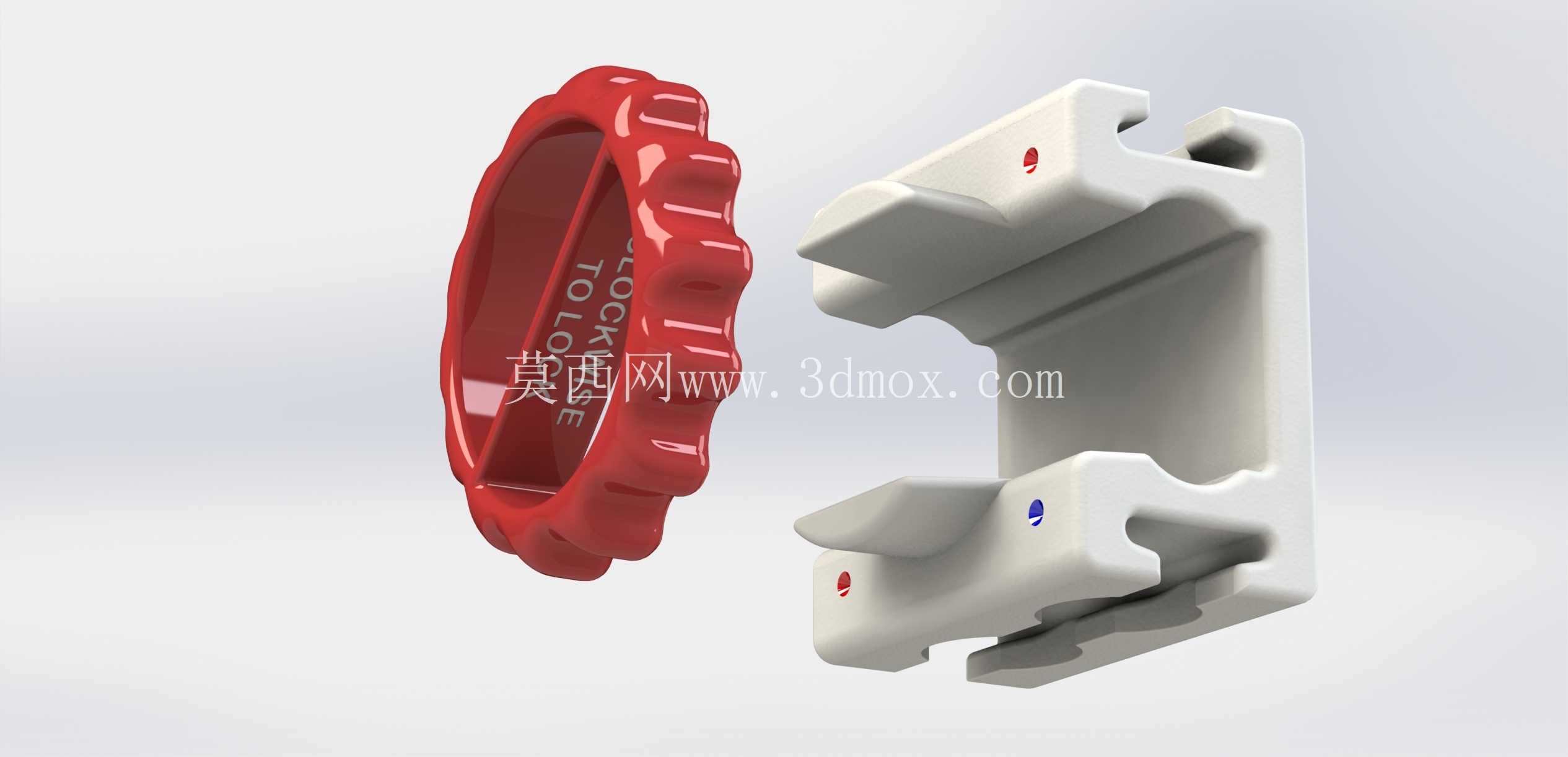

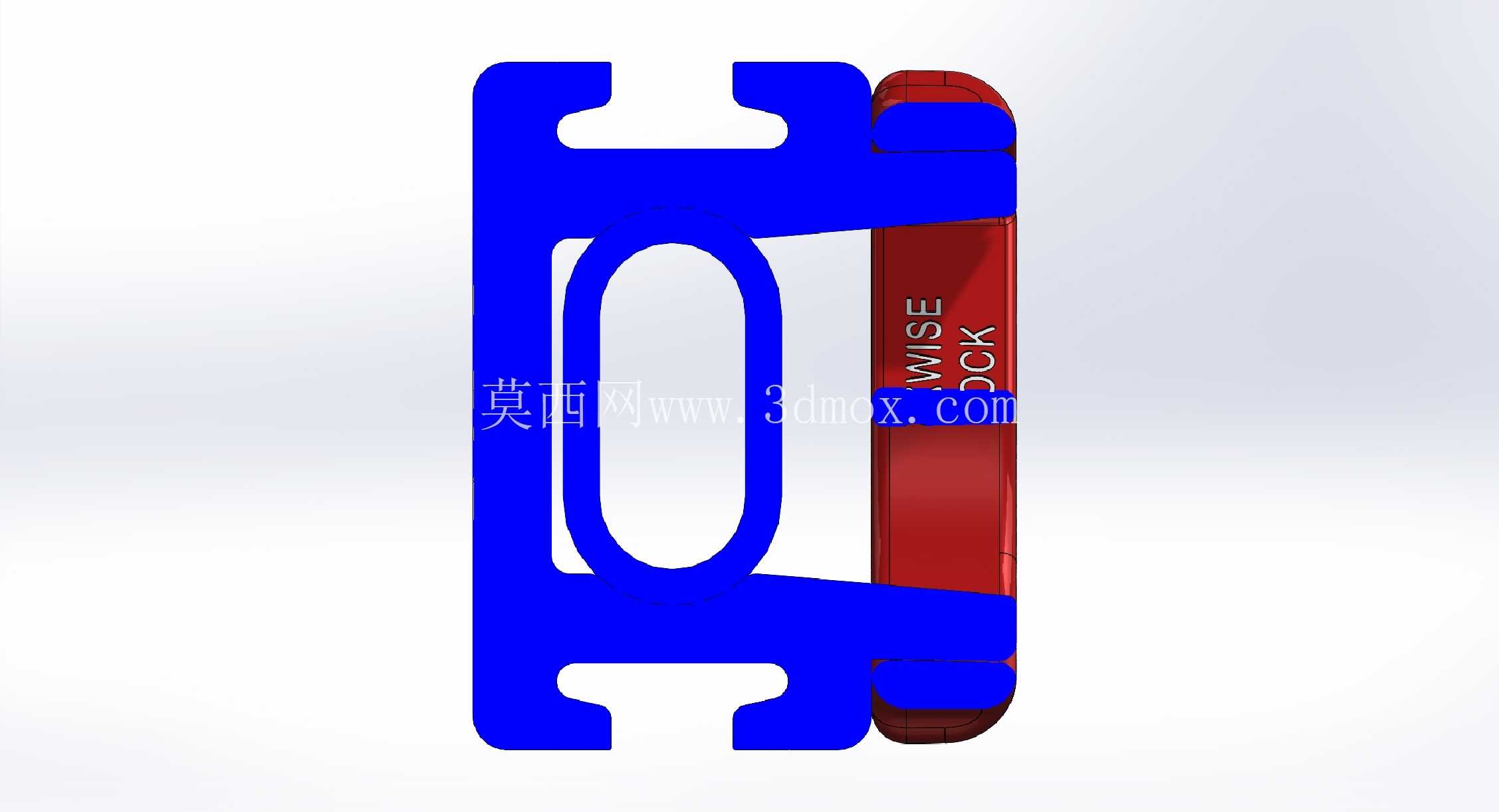

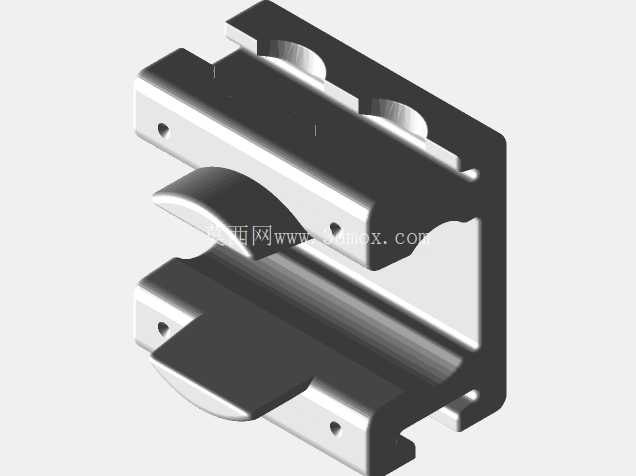

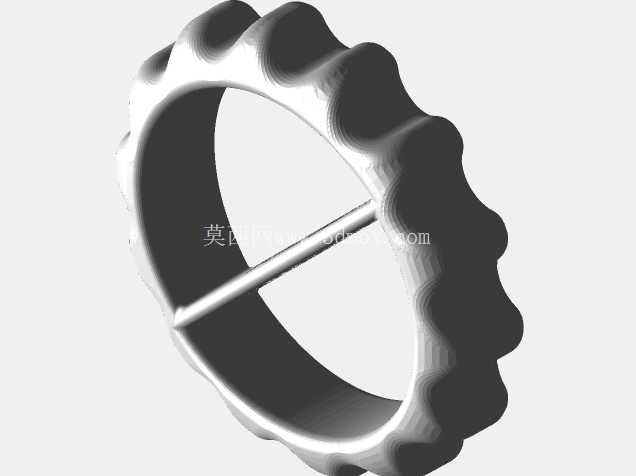

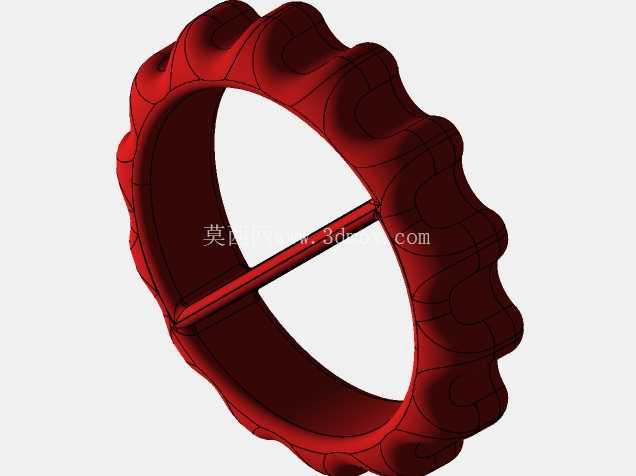

图 04 显示了在夹到螺旋耳上之前，L 型轨道卡在导轨和锁紧螺母上。 锁紧螺母具有相应的螺旋，并在 90 度锁紧转动过程中将耳部拉到一起。 图 05 和 06 显示了 L 型轨道本体和锁紧螺母的拆卸情况。 图 07 显示了锁紧螺母接口的详细信息。 耳部和锁紧螺母的螺旋表面远离 L 型轨道逐渐变细，从而防止锁紧螺母从组件上脱落。 图 08 显示了穿过锁紧螺母中心的 HCA 组件的剖视图。 L-Track 的 z 轴印刷在导轨方向，锁紧螺母 z 轴沿其轴线。 由于采用 45 度角印刷规则，几乎不需要脚手架材料。锁紧螺母靠近导轨的孔比远离导轨的孔更大。 同样，夹具远离导轨变宽。 这导致圆锥形配合，并且锁紧螺母被卡扣并且自由......
