U型支架式吊装导向滑轮结构设计

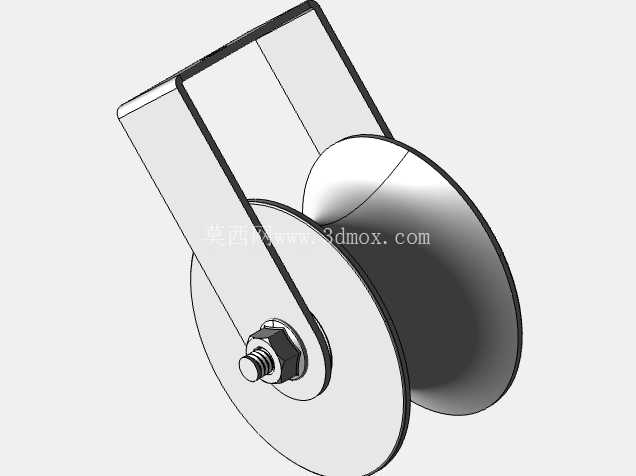

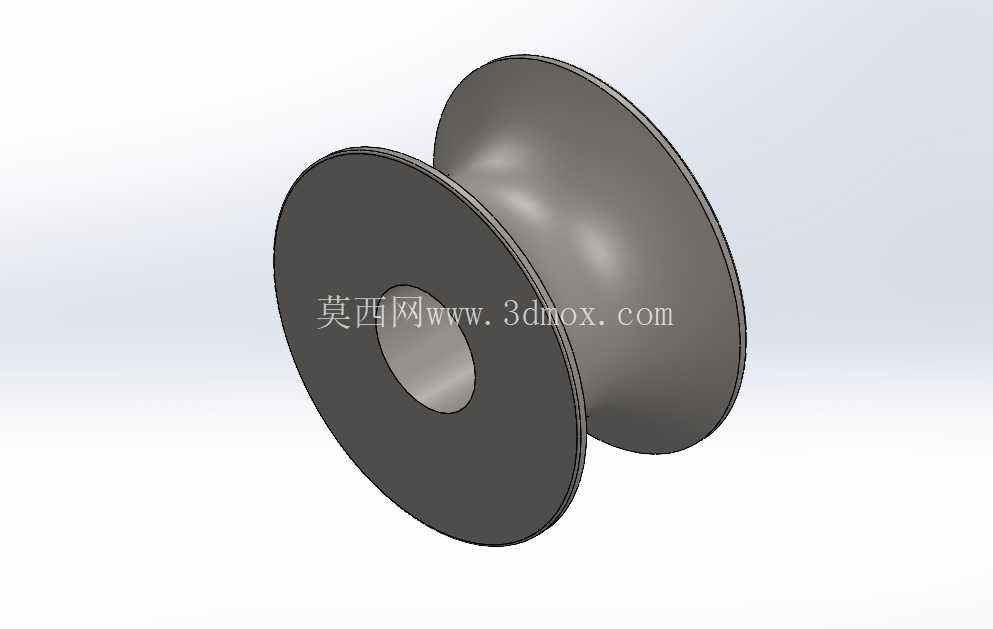

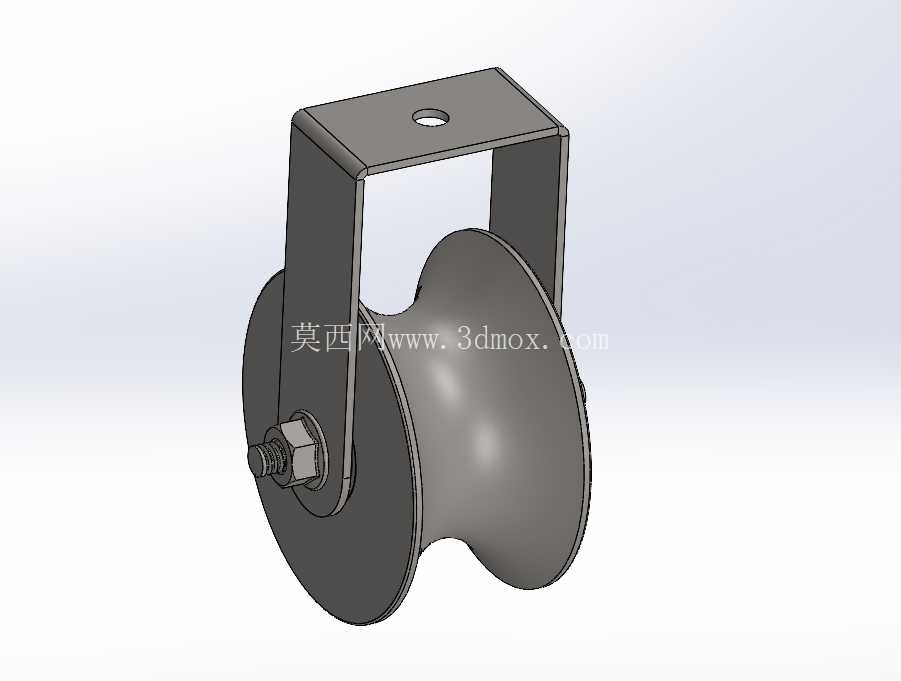

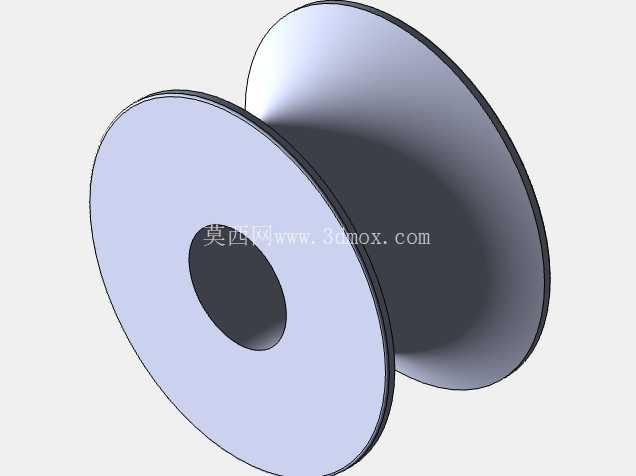

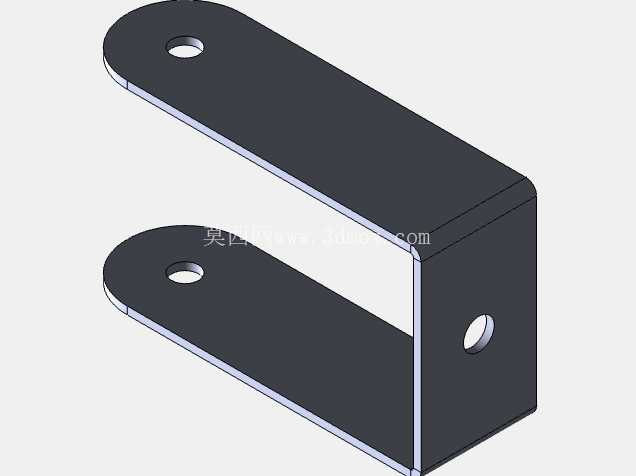

　　设计时首先要考虑的是安装边界，顶部支架的单安装孔适配常规M10-M12规格的吊装螺栓，可直接固定在设备横梁、墙面预埋吊点或者移动小车的底部挂点上，U型支架的两侧板间距刚好容纳滑轮本体，侧板上的销轴孔与滑轮中心孔同轴度公差控制在0.1mm以内，避免滑轮转动时出现卡滞、偏磨的问题。滑轮本体的轮槽采用R型圆弧设计，槽面粗糙度控制在Ra1.6以下，既可以适配圆截面的钢丝绳、尼龙牵引绳，也能在小范围调整牵引角度时避免绳索脱出轮槽，轮槽的深度设计要满足绳索直径1.5倍的嵌入量，防止受侧向力时绳索跳槽。这类带U型安装支架的滑轮构件，在轻载起重导向、线缆牵引、小型物料输送线的改向环节应用十分普遍，很多车间内的轻型工位吊具、农业小型吊装设备、建筑外墙施工的吊篮导向机构里，都能看到同结构的构件身影，区别只在轮槽宽度、支架板材厚度、销轴锁紧形式的参数调整。从结构组成来看，整个构件分为三个核心部分：顶部带安装孔的U型弯折支架、中间带圆弧凹槽的滑轮本体、穿接支架与滑轮的销轴及锁紧紧固件。

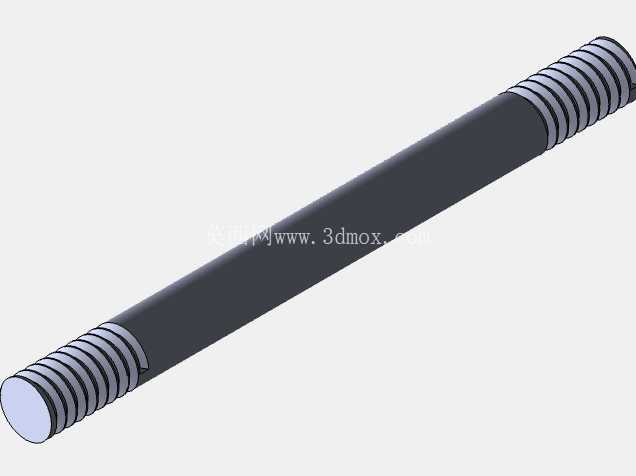

　　销轴的锁紧采用六角螺栓加平垫、弹垫的组合，这种结构的优势是现场拆装维护十分方便，不需要专用工具就能拆解滑轮，清理轮槽内的杂物、给转动部位加注润滑脂，相比铆接式的滑轮结构，后期维护成本更低。在实际选型应用时，要注意安装空间的预留：支架顶部的安装面需要保证至少30mm见方的平整贴合面，避免螺栓锁紧后支架出现歪斜，导致滑轮端面与支架侧板发生摩擦；滑轮转动的径向空间要比滑轮外径大出至少20mm，防止绳索摆动时轮体碰到周边的结构件。设计建模过程中，支架的弯折处做了R2的圆角过渡，避免板材冷弯时出现应力集中开裂的问题，滑轮的两侧轮缘做了1mm的倒角，既可以减少绳索的磨损，也能在装配时起到导向作用，方便销轴穿入。

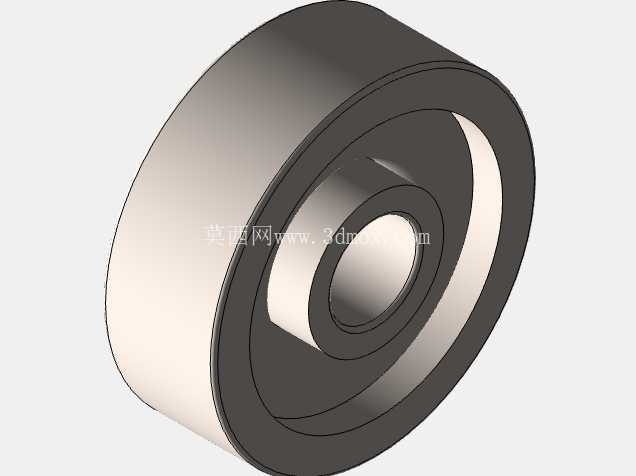

　　这类滑轮的载荷传递路径十分清晰：牵引绳索的载荷通过轮槽传递到滑轮本体，再通过滑轮中心的衬套传递到销轴，最终由销轴将载荷分散到U型支架的两侧板，再通过顶部的安装螺栓传递到固定吊点上，整个传力路径没有冗余结构，材料利用率很高，支架采用普通Q235钢板冲压弯折即可成型，滑轮可以采用铸铁或者尼龙材料加工，根据使用场景的载荷大小、耐磨要求灵活选择材质。如果是用于有防爆要求的场景，滑轮可以选用铜合金材质，避免转动时产生火花；如果是用于潮湿或者有腐蚀的环境，支架表面可以做镀锌或者喷塑处理，销轴采用不锈钢材质，提升构件的环境适应性。

　　很多新手在设计这类滑轮结构时，容易忽略支架侧板的刚度问题，当侧板厚度过薄时，受载后两侧板会向外张开，导致滑轮窜动、销轴脱出，所以建模时需要根据额定载荷核算侧板的抗弯强度，必要时可以在支架开口处增加横向的加强筋，提升整体结构的稳定性。另外轮槽的圆弧半径要比适配的绳索半径大10%左右，过紧的轮槽会挤压绳索外层，加速绳索的磨损，过松的轮槽则会导致绳索与轮槽的接触面积过小，局部压应力过大，损坏轮槽表面。
