漫威雷神之锤Mjolnir影视道具结构设计

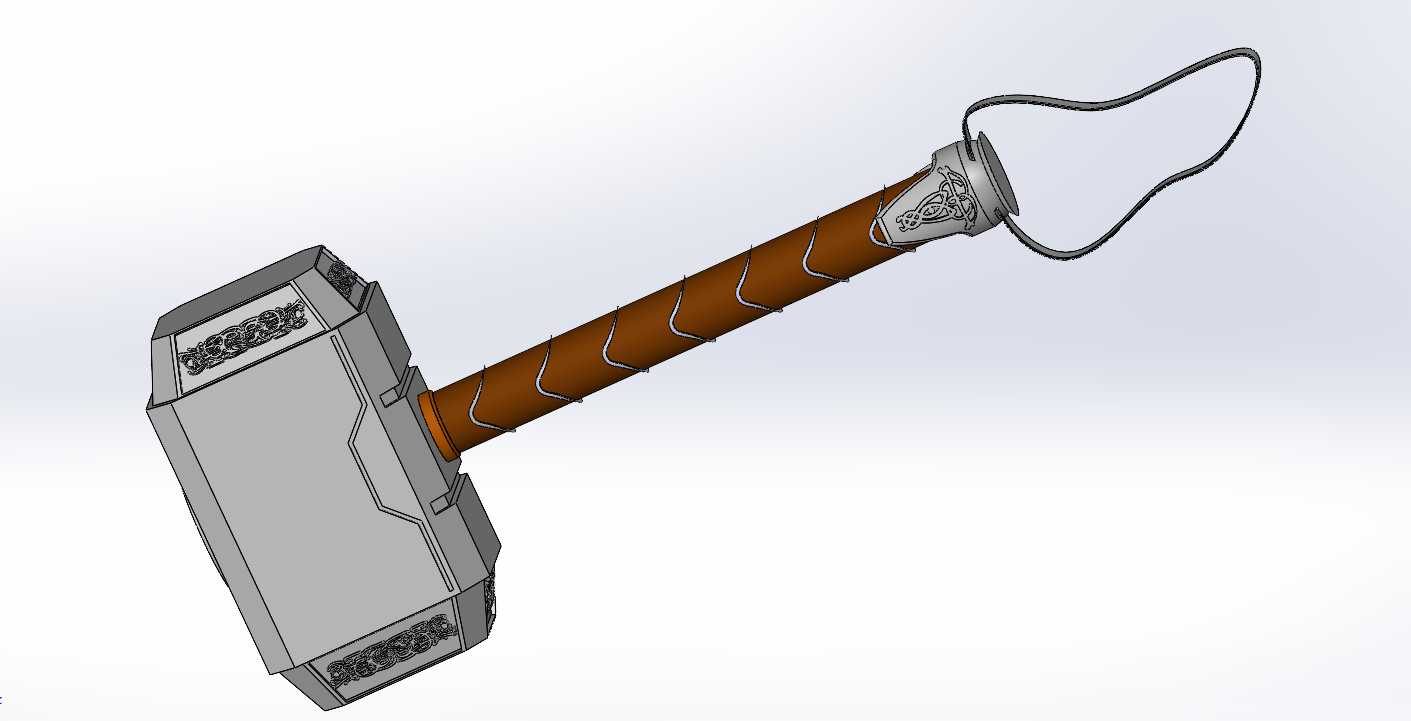

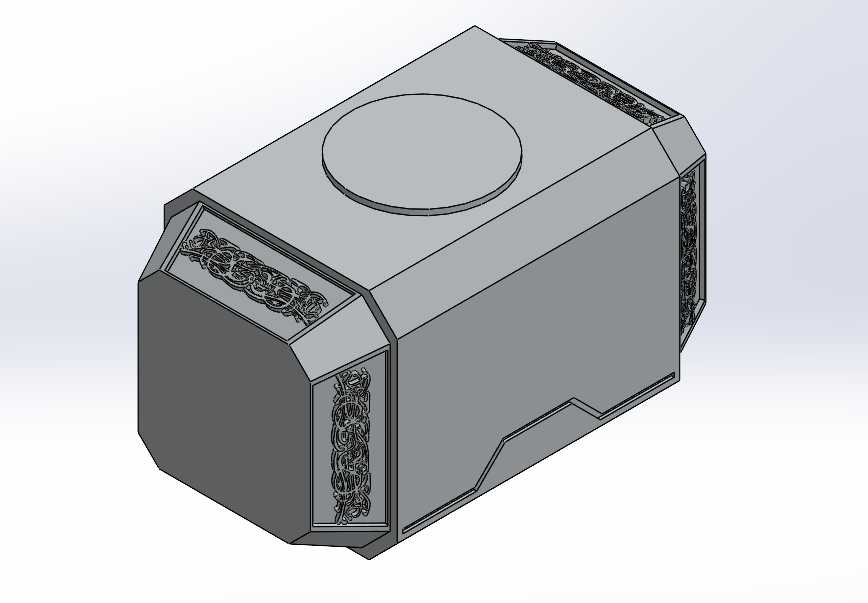

　　这款锤类道具的三维结构设计，首先围绕影视道具的实际应用场景展开，其核心使用场景覆盖漫展cosplay道具制作、主题展馆陈列展品、影视周边衍生品开发、创意装饰摆件生产四大类，不同场景下的结构设计侧重点各有差异，比如用于手持cos的版本需要严格控制整体重量，避免长时间持握造成的肌肉劳损，用于陈列的版本则需要强化表面细节的还原度，提升近距离观赏的质感。从实际用途来看，该结构并非工业敲击用途的作业锤，而是完全围绕IP形象还原的道具类产品，因此结构设计上不需要考虑工业锤的冲击载荷、锤头硬度等作业性能参数，转而将设计重心放在外形还原度、持握舒适度、结构装配合理性三个核心维度。产品功能特性上，整体分为锤头、锤柄、尾端挂绳三个独立装配模块，锤头部分采用多面体切角结构，六个主端面做平面处理，棱边位置做小尺寸倒角避免尖锐边角造成的划伤风险，锤头四个侧面的装饰纹路采用内嵌式结构设计，而非外凸式浮雕，既能够保证纹路的还原精度，也能避免搬运、持握过程中凸起纹路被磕碰损坏，同时内嵌结构在后续3D打印或者注塑开模时，能够减少脱模斜度的设计难度，降低生产环节的不良率。

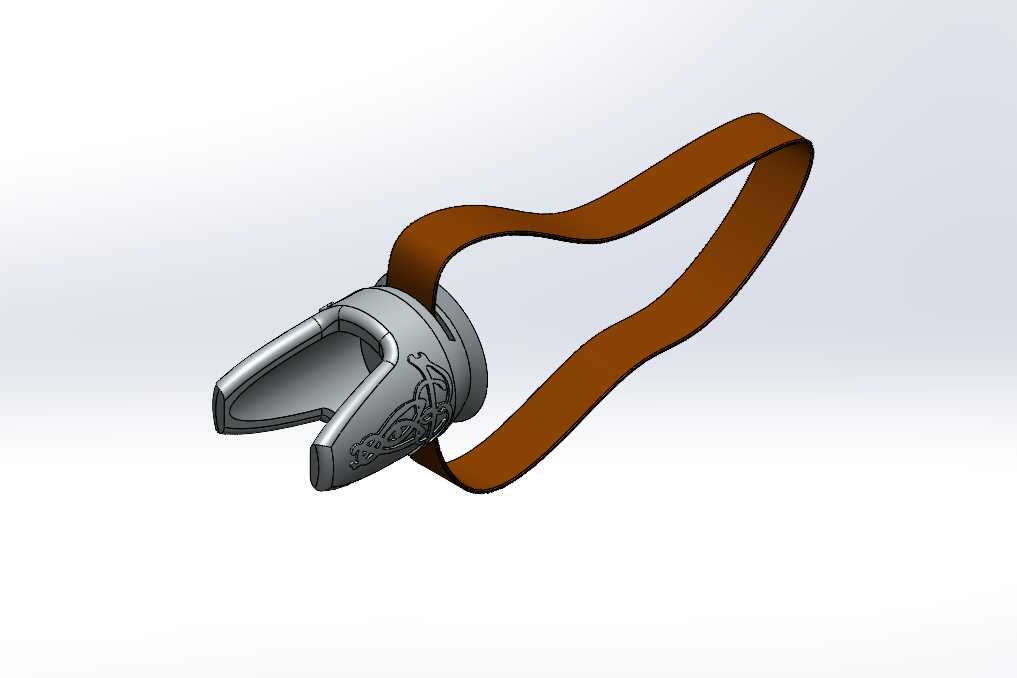

　　锤柄部分采用分段式结构，主体握持区做等距的环形缠绕纹理模拟皮革包裹的质感，纹理的深度控制在1.2mm，既能够保证触感的辨识度，也不会因为纹理过深积攒灰尘，提升日常清洁的便利性；锤柄与锤头的连接位置做了锥形过渡配合结构，配合面长度达到35mm，相比常规的圆柱插接结构，锥形配合能够自动找正装配位置，同时配合面的接触面积更大，装配后不会出现晃动摇摆的问题，连接位置的装饰件采用独立零件拆分设计，方便后续做分色处理，不需要在整体喷涂时做复杂的遮蔽工序。尾端的挂绳结构采用软质材质模拟，挂绳与锤柄尾盖的连接位置做了隐藏式的穿绳孔设计，孔位做R2圆角处理，避免穿绳时锐边割伤绳体，提升挂绳的使用寿命。

　　设计思路上，首先参考了影视原作中的比例关系，将整体重心控制在锤头与锤柄连接位置靠前20mm处，这个重心位置既符合原作中锤头厚重的视觉感受，也能让持握时的重量分布更合理，不会出现头重脚轻容易脱手的问题；外形尺寸方面，锤头整体长度180mm，宽度110mm，高度130mm，锤柄总长度320mm，握持区直径32mm，这个尺寸符合成年人手掌的握持尺寸范围，手掌大小在18-22cm的使用者都能舒适持握；安装边界上，三个模块的装配公差控制在0.15mm，不管是采用3D打印的PLA材质拼接，还是采用树脂翻模生产，都不需要额外做打磨修配就能顺利装配，锤头内部可以根据使用场景选择做空心或者实心填充，空心填充时壁厚控制在3mm，既能够保证结构强度，也能将整体重量控制在800g以内，满足长时间手持的需求，实心填充时整体重量可达2.5kg，适合做固定陈列的展品，不会因为轻微触碰出现移位倾倒的问题。

　　另外在细节处理上，锤柄表面的缠绕纹理每一圈的间距控制在15mm，和成年人手指的宽度匹配，持握时手指刚好能卡在纹理的凹槽位置，提升持握的摩擦力，避免出汗后打滑；锤头表面的平面度控制在0.1mm以内，后续做表面喷涂处理时，不会出现平面反光不均的问题，提升成品的外观质感；所有外露的棱边都做了R0.8的圆角处理，完全消除尖锐边角，不管是手持使用还是作为摆件，都不会出现划伤的安全隐患。拆分零件时，将所有装饰纹路的零件单独拆分，方便后续做不同的表面处理，比如金属质感的装饰件可以单独做电镀处理，锤柄主体可以做皮革纹理的喷塑处理，不需要在整体装配后做复杂的遮蔽工序，大幅降低后续生产加工的工艺难度。
