漫威影视道具美国队长盾牌铸造结构设计

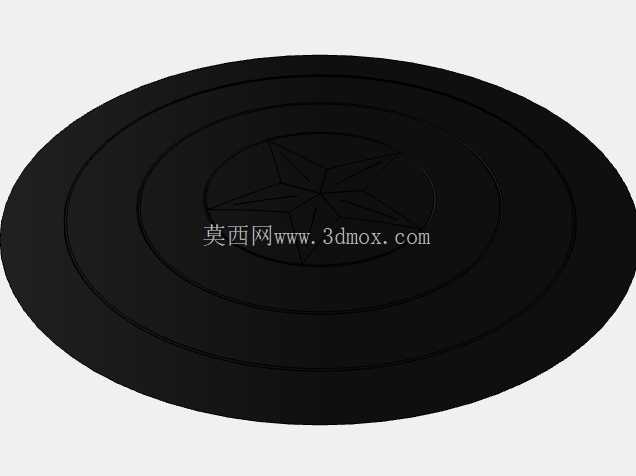

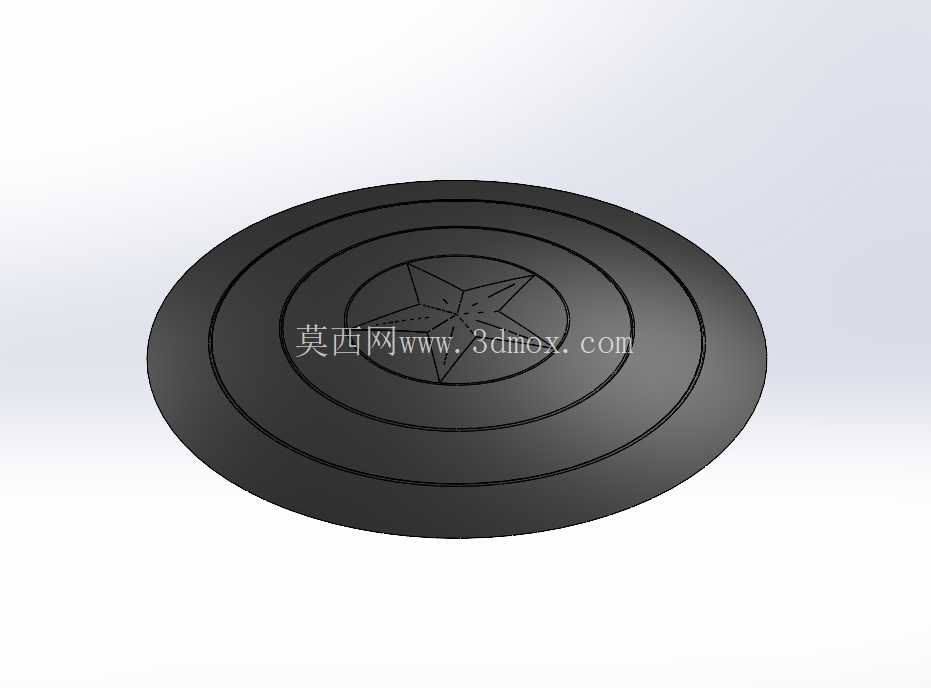

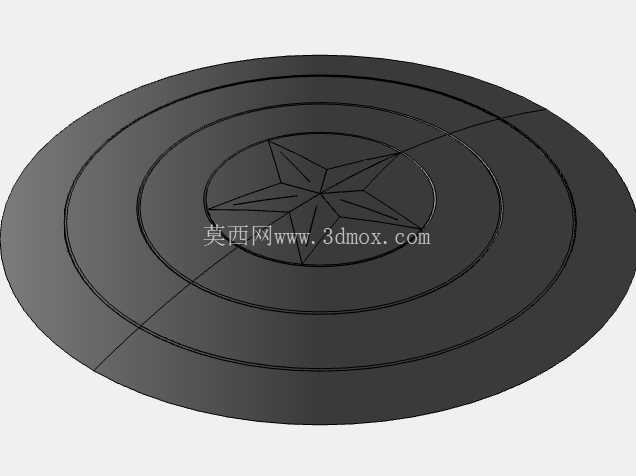

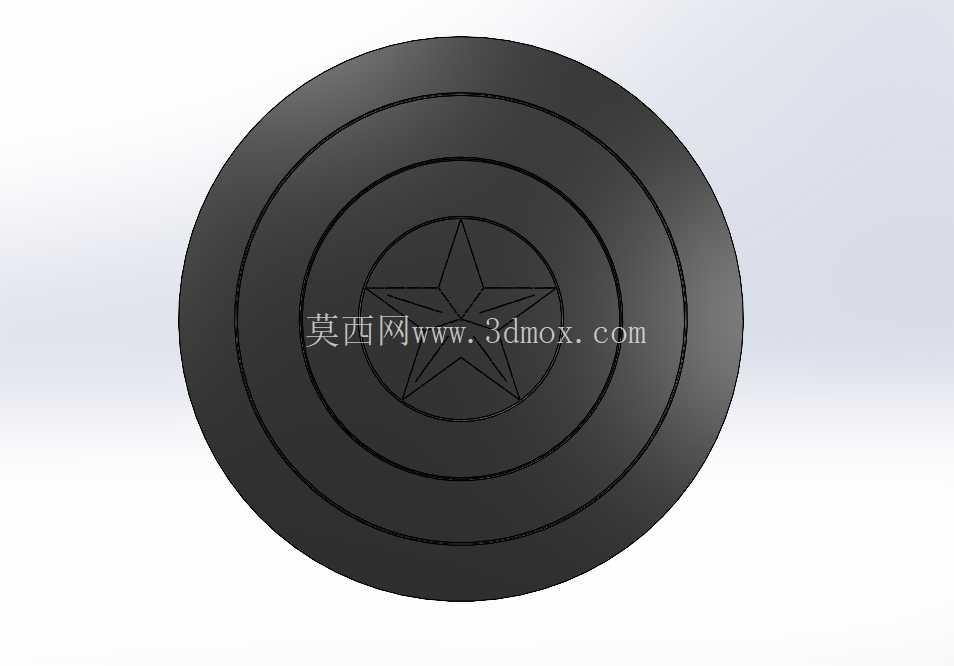

　　这款盾牌结构的三维设计，最初是对接影视道具复刻与文创周边量产的铸造工艺需求展开的，在前期方案对接阶段，首先要明确两类核心应用场景的边界：一类是影视拍摄用的1:1实体道具，需要兼顾手持操作的配重平衡与镜头呈现的金属质感，另一类是面向收藏市场的缩小比例周边铸件，需要适配批量砂型铸造的脱模逻辑，减少后续机加工的工序占比。从结构功能层面拆解，整个盾体采用同心圆分层的对称结构，中心区域的五角星凸起结构是整个铸件的核心特征位，设计时特意将五角星的棱边做了R1.5的圆角过渡，避免铸造过程中出现尖角浇不足、冷隔的缺陷，同时同心圆的环形凸台采用等宽22mm的尺寸设计，每一圈凸台的拔模斜度统一设置为1.5°，既保证金属液充型时的流道顺畅，也能简化模具的分模操作，不需要额外设计侧向抽芯结构，大幅降低模具的加工成本与后期生产的脱模故障率。

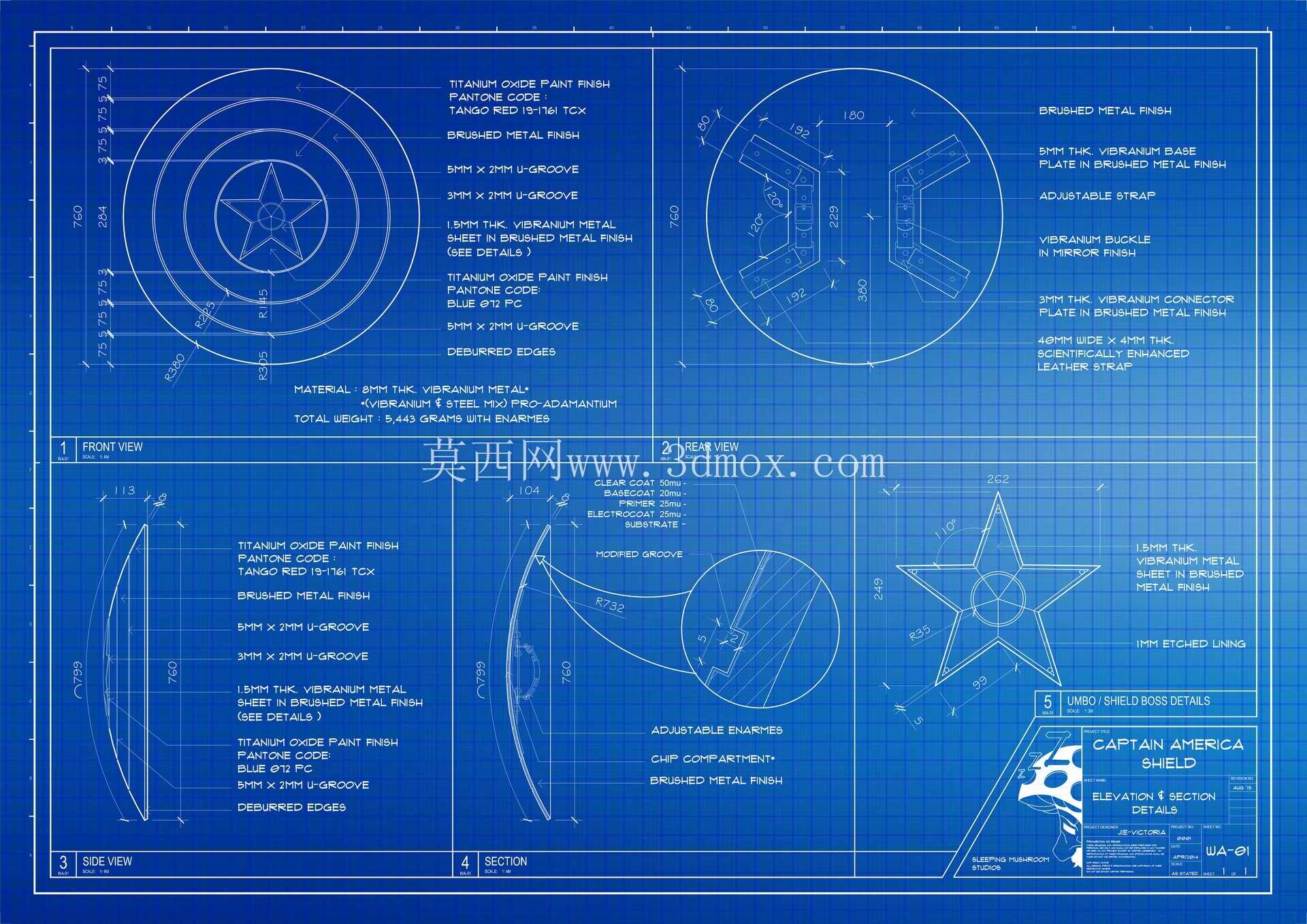

　　在外形尺寸与安装边界的考量上，1:1规格的盾体外径控制在762mm，这个尺寸既符合原作设定的视觉比例，也适配常规砂型铸造的砂箱规格，不需要定制超大尺寸的专用工装，盾体的整体厚度从中心区域的8mm向边缘逐步递减到4mm，这种变厚度设计一方面是为了控制整体重量，保证手持道具长时间使用不会出现手臂负载过大的问题，另一方面也符合铸造件的凝固顺序逻辑，中心厚大区域优先设置补缩冒口的位置，让金属液从中心向边缘顺序凝固，减少铸件内部的缩孔、缩松缺陷。

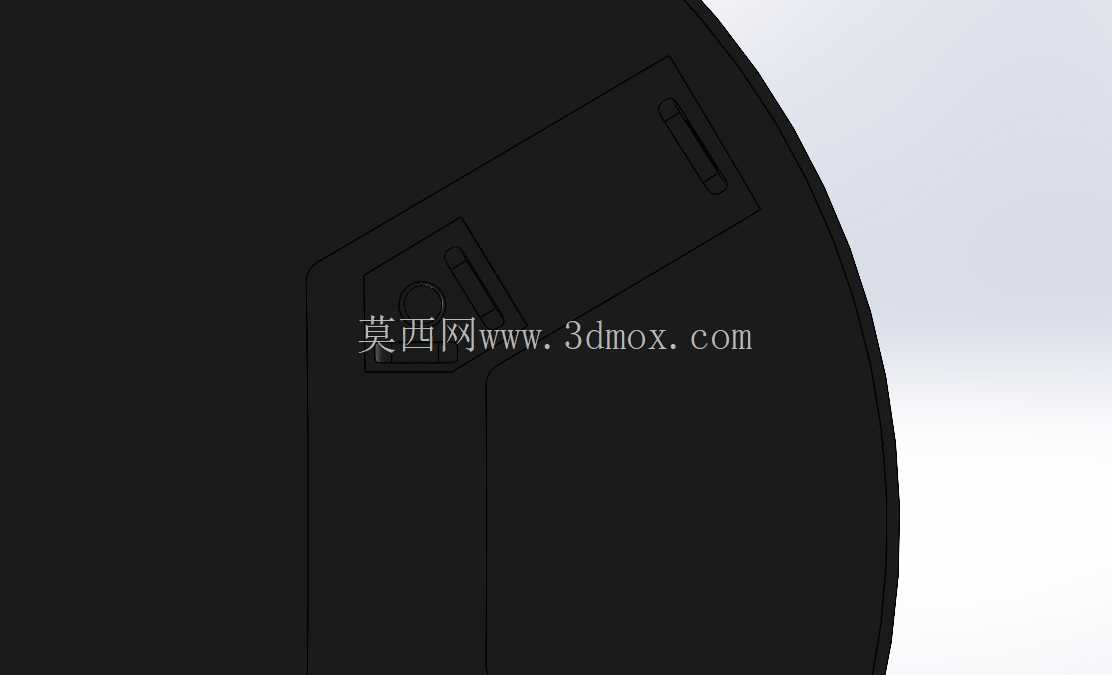

　　设计过程中特意规避了背面安装结构与正面特征的干涉问题，背面的手持握把安装位采用内嵌式凸台设计，凸台高度控制在12mm，安装孔的位置全部做了3mm的沉头处理，保证安装完成后固定件不会突出盾体背面，影响手持操作的贴合度，同时所有安装孔的位置都避开了正面同心圆凸台的筋位，避免钻孔加工时出现钻偏、击穿正面特征面的问题。从铸造工艺适配的角度，整个盾体的分型面设置在盾体最大轮廓的端面位置，也就是正面环形结构的最外沿平面，这个位置分模不会破坏正面的所有外观特征，不需要额外做特征补正，模具的上下模贴合面可以直接采用平面磨床加工到位，合模精度容易控制，飞边的产生位置集中在盾体外沿，后续清理只需要沿着外沿做一圈打磨即可，不会影响正面的细节纹理。

　　针对不同的应用场景，设计时也预留了工艺调整空间：如果是生产影视拍摄用的轻质道具，可以在铸造时采用铝合金材质，通过调整壁厚参数将整体重量控制在3.5kg以内，满足演员手持做动作的负载要求；如果是生产收藏类的高密度摆件，可以采用锌合金或者铸铁材质，保留足够的金属压手感，表面处理可以直接在同心圆的凹槽内做烤漆填色，不需要额外粘贴装饰件，提升产品的耐用度。在细节结构处理上，中心五角星的每个尖角位置都特意设置了宽度0.8mm的工艺溢料槽，避免金属液充型到尖角位置时出现气体裹夹，形成气孔缺陷，同时盾体背面的非外观面做了网格状的加强筋设计，筋条高度6mm、宽度4mm，在不增加过多壁厚的前提下提升整个盾体的结构刚性，避免搬运或者使用过程中出现平面变形，保证正面同心圆的圆度公差控制在0.5mm以内，不会出现视觉上的椭圆变形问题。整个设计没有采用多余的装饰性冗余结构，所有的尺寸参数、结构特征都围绕铸造生产的可行性、实际使用的操作体验、外观还原的精度要求三个核心维度平衡，既保证了IP特征的还原度，也完全适配常规砂型铸造的生产流程，不需要投入特殊的专用生产设备，普通的铸造车间就可以完成批量生产。
