M8规格六角垫圈头紧固螺栓结构

在各类机械装配、工装夹具搭建、五金结构连接场景里，带垫圈的六角头螺栓是应用频次极高的一类紧固件，这款M8规格的六角垫圈头螺栓，针对常规螺纹连接的防松、承压需求做了一体化结构设计，省去了单独装配平垫圈的工序，能有效提升现场装配的效率，也避免了零散垫圈遗漏、错装的问题。从实际使用场景来看，这类螺栓常被用在钣金机架拼接、低压电气柜装配、小型设备支座固定、模具附件锁紧等工况中，尤其是被连接件表面为冲压钣金、铝合金型材这类硬度偏低、表面承压能力有限的材质时，头部集成的平垫圈能有效分散锁紧时的压应力，避免被连接件表面被压溃、出现凹陷变形，保证连接后的结构稳定性。

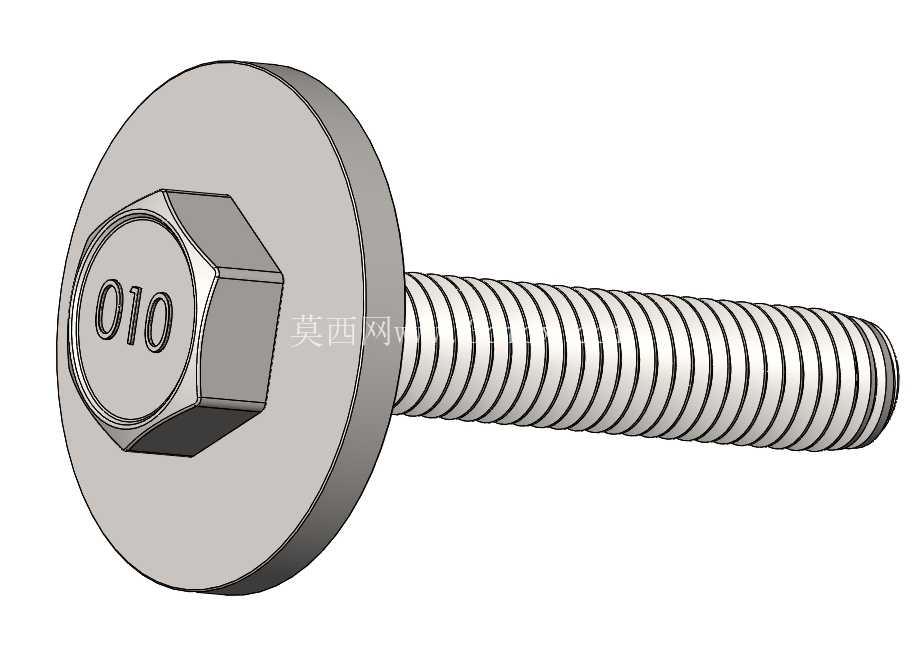

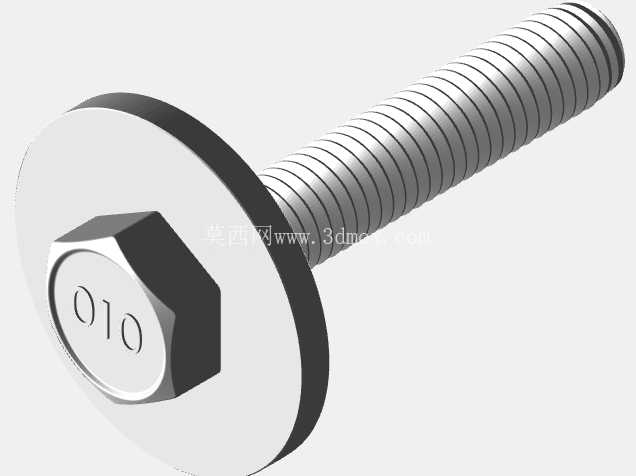

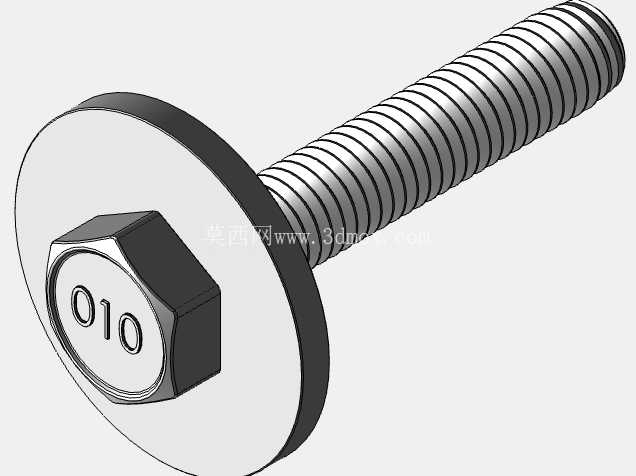

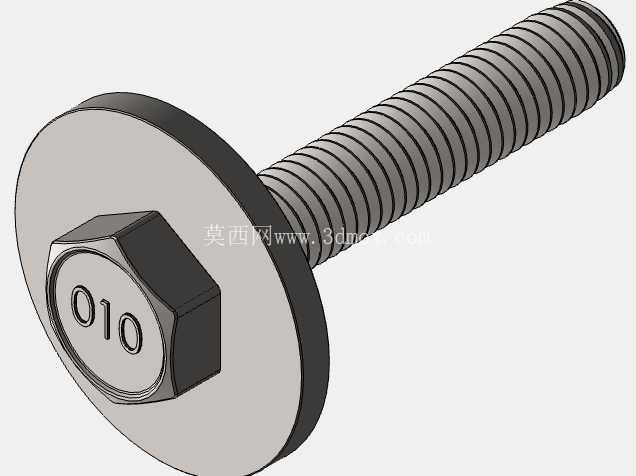

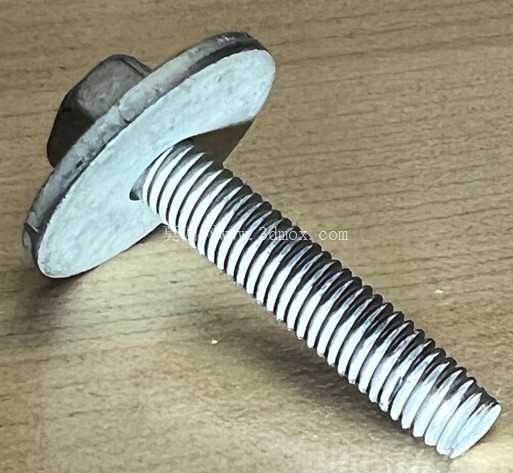

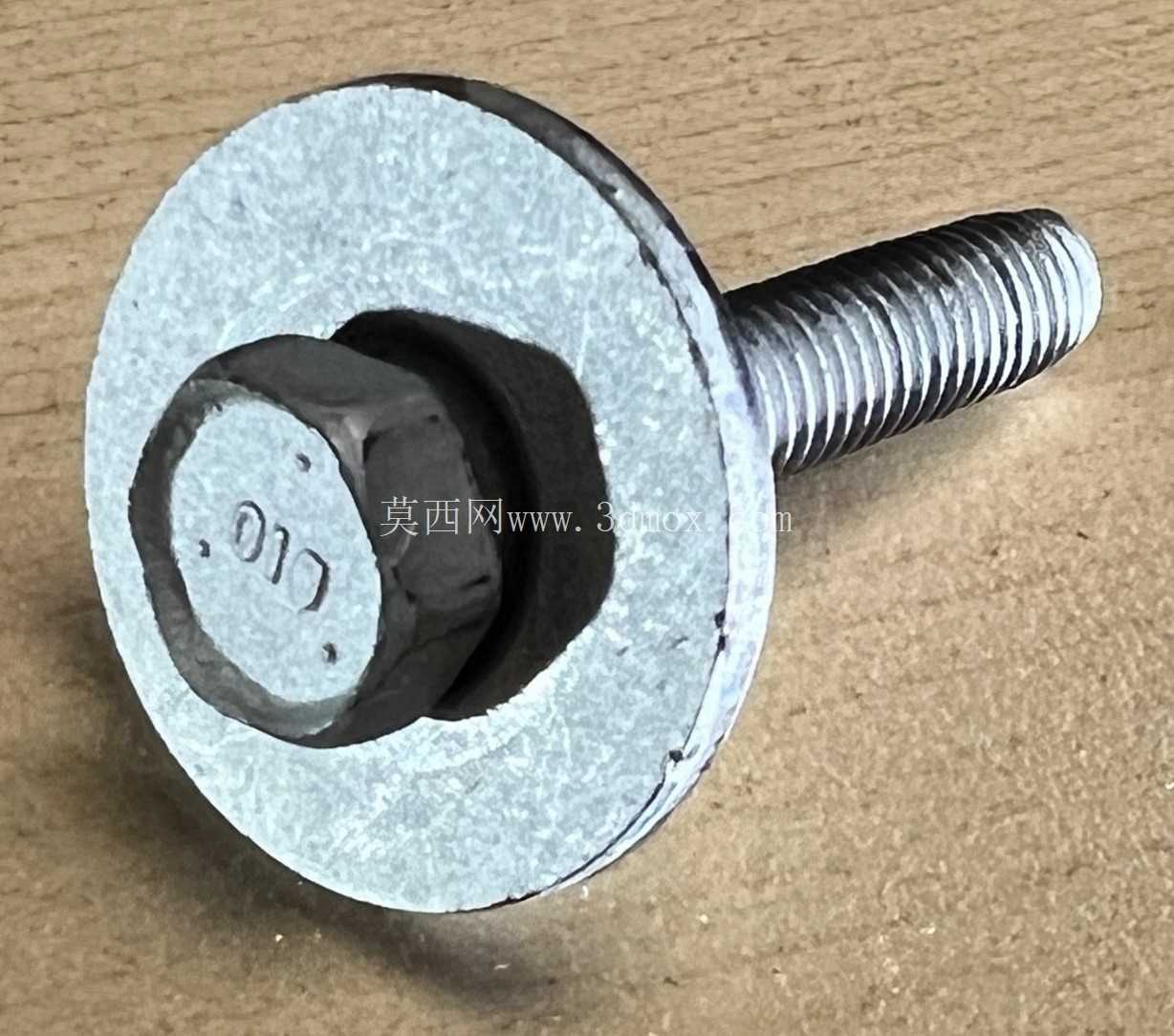

从结构设计逻辑来看，这款螺栓采用六角头与平垫圈一体化的成型结构，六角驱动部分的对边尺寸为13毫米，适配常规的13号开口扳手、套筒工具，现场装配时不需要额外准备特殊规格的工具，通用适配性较强。头部下方集成的垫圈外径为29.5毫米，厚度2.8毫米，相比单独搭配的标准平垫圈，一体化结构的垫圈与螺栓头部同轴度更高，锁紧时垫圈受力更均匀，不会出现偏载导致的垫圈翘曲问题。螺纹部分采用M8-1.25的公制粗牙规格，粗牙螺纹的螺距更大，螺纹牙型的抗剪切强度更高，适合在有轻微振动的工况下使用，不容易出现螺纹滑牙、脱扣的问题；螺杆总长度为45毫米，其中从头部支撑面往下40毫米长度为全螺纹段，靠近螺纹末端设计有锥形导向端，在装配对准螺纹孔时，锥形端能起到引导作用，即使螺纹孔与螺杆存在小幅的同轴度偏差，也能顺利旋入，降低装配时螺纹错牙损伤的概率，尤其是在自动化装配线的螺栓送料、锁紧工位，这种导向端结构能大幅提升锁付的成功率，减少卡料、螺纹损伤的不良率。

从安装边界来看，设计选型时需要注意，这款螺栓的垫圈外径接近30毫米，对应的被连接件过孔直径建议设计在8.5-9毫米之间，过孔过小会导致螺杆无法顺利穿过，过孔过大则会让垫圈部分陷入过孔，失去分散压应力的作用；螺栓头部的总高度需要结合安装空间校核，六角头加垫圈的总高度要小于安装位置的沉头空间或者避让空间，避免装配后螺栓头部与周边零部件产生干涉。在实际锁紧作业时，需要根据被连接件的材质控制锁紧扭矩，M8-1.25的粗牙螺栓在钢制被连接件上的推荐锁紧扭矩在22-28N·m区间，如果是铝合金、工程塑料这类低硬度材质，需要适当降低扭矩，防止螺纹滑牙或者被连接件被压坏。

相比普通的外六角螺栓搭配独立平垫圈的组合，这种一体化六角垫圈头螺栓在批量装配场景下的优势十分明显，一方面减少了零件清点、垫圈预装的工序，装配工人不需要在拿取螺栓后再手动套上垫圈，单颗螺栓的装配时间能缩短近三分之一，在大批量的产品组装线上能有效降低人工成本；另一方面一体化结构避免了垫圈与螺栓之间的相对转动，在反复拆卸维护的场景下，不会出现垫圈脱落、遗失的问题，设备后期维护时的零件管理难度更低。在三维建模过程中，这类紧固件的模型需要重点还原螺纹牙型的细节、六角头的倒角结构、垫圈与头部衔接的圆角特征，保证模型导入装配体后，干涉检查的结果准确，不会因为模型细节缺失导致实际生产时出现装配干涉问题，同时螺纹末端的锥形导向结构也需要准确建模，在做装配工艺仿真时，才能真实模拟螺栓旋入的过程，验证装配路径的合理性。
