四爪独立卡盘机床夹持工装结构

在普通车床、经济型数控车床以及小型回转类加工专机的日常装夹作业中，四爪独立卡盘是应对异形工件加工的核心夹持部件，区别于三爪自定心卡盘的同步联动逻辑，这类卡盘的四个卡爪采用独立驱动设计，每个卡爪都可单独调整径向位置，不需要依赖卡盘内部的盘丝结构实现同步定心，这一特性让它在非回转对称类工件的装夹场景中具备不可替代的作用。从实际加工场景来看，方形毛坯件、六角型材、偏心轴类零件、轮廓不规则的铸造毛坯，甚至是局部带有异形凸起的焊接组件，都可以通过单爪微调实现可靠装夹，不需要额外制作专用软爪或者配套专用夹具，能大幅降低小批量异形件加工的前期准备成本。

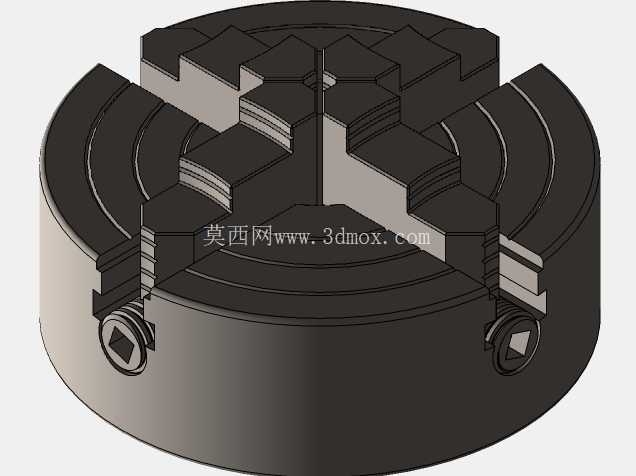

从结构设计逻辑来看，这款卡盘采用盘式基体结构，基体背部设置与机床主轴端匹配的连接止口，安装时可直接与主轴前端的法兰定位面贴合，通过周向布置的锁紧螺栓完成固定，安装基准与主轴回转轴线的同轴度可控制在0.02mm以内，能满足常规金属切削加工的精度要求。四个卡爪沿卡盘基体周向90度均匀分布，每个卡爪对应一套独立的丝杆驱动副，转动卡盘侧面的四方调整头时，丝杆带动对应卡爪沿基体上的径向导轨做直线移动，单爪的调整行程根据卡盘规格不同覆盖对应范围，可适配不同外接圆尺寸的工件装夹需求。卡爪的夹持面采用阶梯式齿形结构，既可以通过正向装夹适配大直径工件的外圆夹持，也可以将卡爪反向安装，实现小直径工件或者内孔类零件的内撑装夹，齿形结构的设计可以增大夹持面与工件表面的摩擦力，避免重切削工况下工件出现打滑移位的问题。

在实际选型应用中，需要重点关注卡盘的外径尺寸、主轴连接规格以及卡爪行程这几个核心边界参数：卡盘外径决定了可装夹工件的最大外接圆范围，选型时需要匹配机床的最大回转直径参数，避免卡盘旋转时与机床床身、刀架结构发生干涉；背部的连接止口尺寸、螺栓孔分布圆直径必须与所用机床的主轴前端安装尺寸完全匹配，否则无法完成可靠安装，强行适配会导致卡盘回转时出现跳动超差，直接影响加工精度；单爪的调整行程则决定了可装夹工件的尺寸范围，行程过大会导致卡爪伸出过长，降低装夹刚性，行程过小则无法适配大尺寸工件的装夹需求。

从功能特性上看，独立卡爪的设计让装夹调整的灵活性大幅提升，装夹偏心工件时，可以通过百分表打表逐个调整卡爪的进给量，将工件的待加工回转轴线校正到与主轴轴线重合的位置，不需要额外制作偏心夹具，对于小批量修配类加工场景，这种调整方式的效率远高于专用夹具的制作周期。当然这种结构也存在对应的使用限制，由于每个卡爪需要单独调整，装夹规则回转类工件时的效率低于三爪自定心卡盘，因此更适合异形件、偏心件、不规则毛坯件的加工场景，在规则轴类、盘类零件的批量加工中，通常还是会搭配三爪卡盘使用。

在铸造类毛坯的初加工场景中，这类四爪卡盘的应用尤为广泛，因为铸造毛坯的外形往往存在拔模斜度、飞边、局部余量不均的问题，三爪自定心卡盘装夹时容易出现夹持不稳、余量偏置的问题，而四爪单动卡盘可以根据毛坯的实际外形调整每个卡爪的夹紧位置，让待加工面的余量分布更均匀，避免出现局部缺料导致毛坯报废的情况。卡盘基体采用高强度铸铁铸造而成，经过时效处理后内部应力释放充分，长期使用不易出现变形，导轨面经过磨削加工，与卡爪的配合间隙控制在合理范围，调整时顺滑无卡滞，重切削时也不会出现卡爪窜动的问题。每个驱动丝杆都经过淬火处理，表面硬度满足长期反复调整的耐磨要求，丝杆与卡爪内部的螺纹副配合间隙经过预紧调整，反向空程量控制在极小范围内，打表校正时的调整精度可以达到0.01mm级别，能够满足半精加工甚至部分精加工工序的装夹精度要求。

日常使用中，需要定期清理卡爪导轨缝隙内的切屑与切削液残留，避免切屑卡入导轨面导致卡爪移动卡滞，甚至划伤导轨配合面影响装夹精度；定期给丝杆螺纹副加注润滑脂，降低调整时的磨损，延长卡盘的整体使用寿命。装夹工件时需要注意四个卡爪的夹紧力尽量保持均匀，避免单侧夹紧力过大导致工件变形，尤其是装夹薄壁类异形工件时，需要配合百分表反复校正，逐步调整每个卡爪的进给量，既要保证夹紧可靠，又要避免工件装夹变形影响最终加工精度。
