卧式带法兰支座承压储存罐体结构

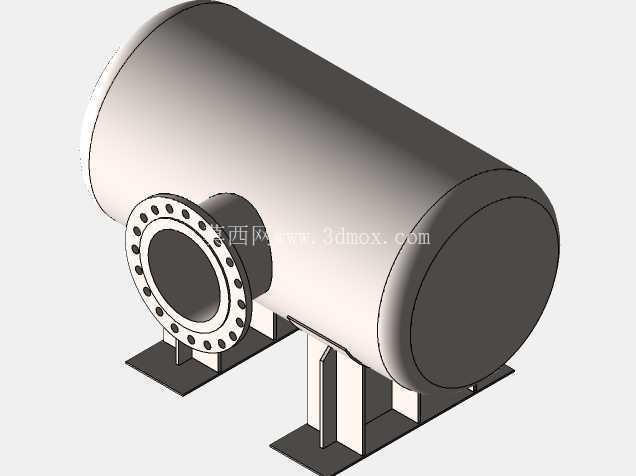

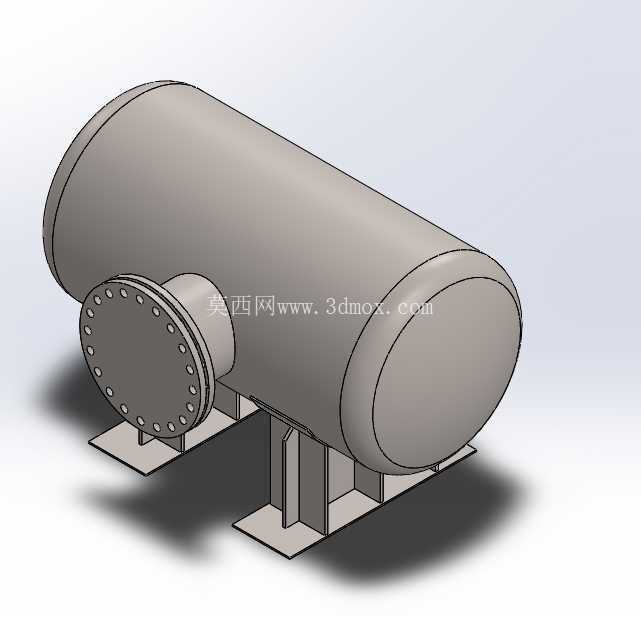

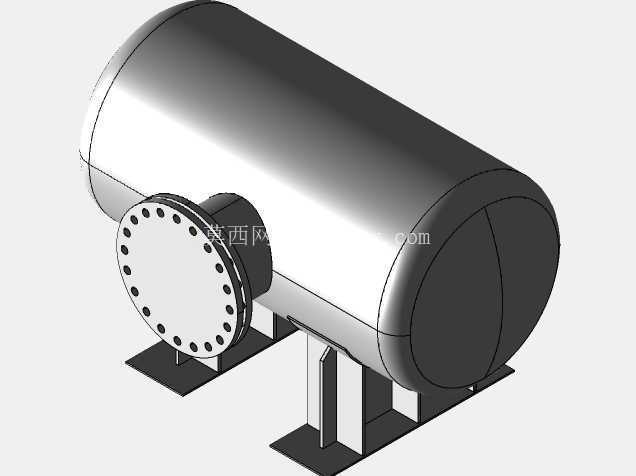

　　在工业流体储存、工艺介质缓冲的各类场景中，这类卧式承压罐体是流程系统里的核心静设备之一，区别于立式储罐的占地特性，卧式结构更适配低矮厂房、车载集成系统、撬装设备组的布局需求，在中小型化工工段、压缩空气后处理系统、民用供水增压单元、小型燃气调压站都能见到同结构设备的应用。从结构设计逻辑来看，罐体主体采用等径直筒搭配两端标准椭圆封头的构型，这种封头形式的应力分布均匀性远优于平盖结构，在相同承压等级下能有效降低筒体壁厚冗余，兼顾承压可靠性与材料成本控制。

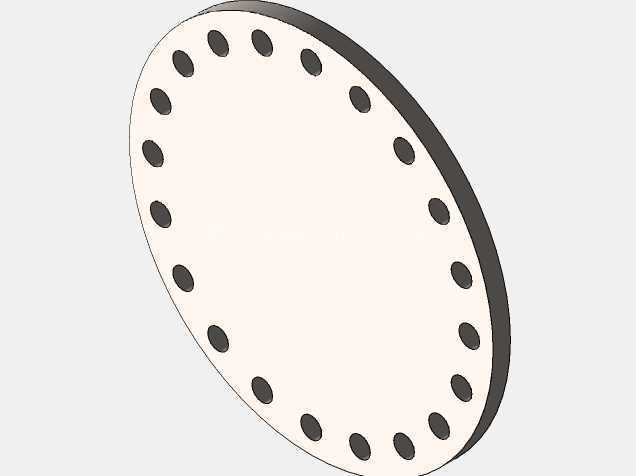

　　筒身侧部设置的带颈对焊法兰接口，是为了匹配大口径工艺管道的对接需求，法兰端面均匀分布的螺栓孔采用跨中排布方式，避免螺栓受载时出现应力集中带，法兰密封面的凸台结构可适配缠绕式垫片或金属包覆垫片，满足不同介质的密封要求，不管是压缩空气、惰性气体，还是无强腐蚀性的液态介质，都能通过更换垫片材质实现可靠密封。支撑结构采用双鞍式支座设计，其中一侧为固定支座，另一侧设置为滑动支座，这一细节是考虑到罐体在承压运行、介质温度变化时会产生轴向热胀冷缩位移，滑动支座预留的滑移间隙可避免结构热应力累积，防止支座焊缝或筒体局部被拉裂；支座的立板与底板采用折弯焊接结构，底板预留的地脚螺栓孔可直接与设备基础或撬装框架的型钢梁连接，安装时需保证两个支座的水平度偏差控制在千分之二以内，避免罐体自重带来的附加弯矩作用在筒壁上。

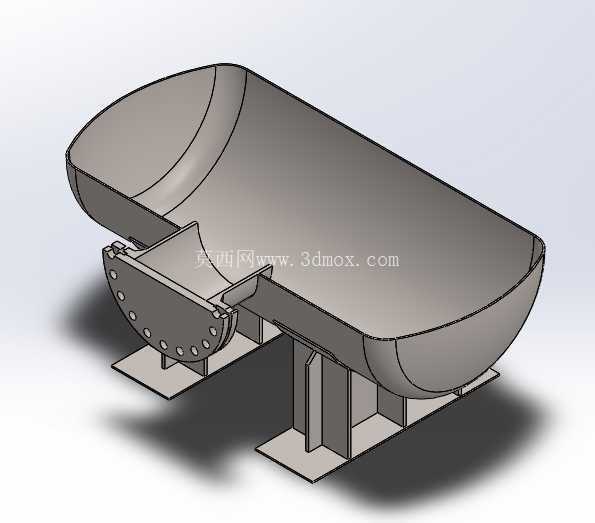

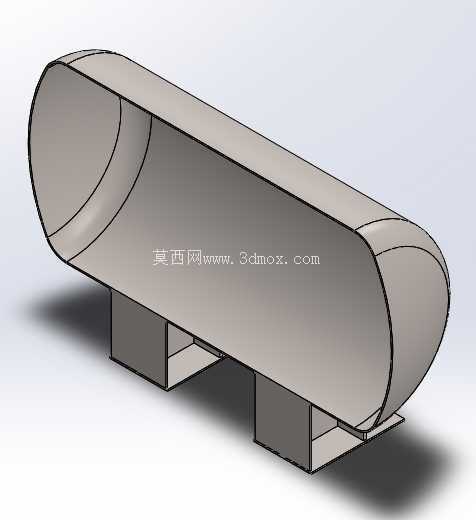

　　从建模的结构细节来看，筒身与封头的连接焊缝采用全焊透结构设计，建模时预留了合理的焊缝余高，既符合压力容器焊接规范的要求，也能在后续有限元分析时准确模拟焊缝区域的应力分布；法兰与筒身的连接段设置了过渡圆弧，减少结构突变带来的应力集中系数，让承压状态下的应力传递更平缓。这类罐体的实际用途覆盖多个场景：在工厂压缩空气系统中可作为缓冲罐，平衡空压机启停带来的压力波动，减少空压机的频繁加载卸载；在小型供水系统中可作为气压水罐，配合压力开关实现恒压供水，稳定管网压力；在化工小试、中试装置中可作为中间储罐，暂存工艺物料，平衡前后工段的流量差；在民用燃气调压系统中可作为稳压罐，抵消调压阀动作带来的压力脉动，保障下游供气压力稳定。设计这类罐体时，首先要根据设计压力、设计温度、介质特性确定筒体的计算壁厚，再考虑腐蚀裕量、钢板负偏差确定名义壁厚，法兰的压力等级要与罐体设计压力匹配，通常选用比设计压力高一个等级的法兰标准件，保障密封可靠性；鞍式支座的包角通常选用120度，这个角度下筒壁的局部应力处于较低水平，支座的间距要结合罐体的长径比设置，避免罐体跨中挠度超标，通常长径比在3到5之间的卧式罐，支座间距控制在筒体长度的0.6倍左右较为合理。

　　安装边界方面，这类罐体的安装需要预留足够的操作空间，尤其是法兰接口侧要预留管道安装、螺栓紧固、垫片更换的操作距离，罐体上方要预留安全阀、压力表等安全附件的安装与检修空间，底部支座与基础之间要根据滑动支座的滑移方向设置聚四氟乙烯滑板，降低滑移时的摩擦阻力。从结构建模的细节还原度来看，这个模型准确还原了承压罐体的核心结构特征：封头的曲率半径符合标准椭圆封头的2:1比例要求，法兰的螺栓孔数量、孔径与对应压力等级的法兰标准一致，鞍座的立板高度、筋板布局符合卧式容器支座的标准设计规范，没有出现结构逻辑错误，不管是用于结构方案展示、装配干涉检查，还是用于教学演示压力容器的基本结构，都能满足使用需求。在实际工程应用中，这类罐体属于特种设备范畴，设计、制造、安装都需要符合压力容器相关规范的要求，建模时的结构细节还原度会直接影响后续工程图输出、应力分析的准确性，比如筒体与封头的对接错边量、法兰的端面垂直度、支座的位置度，这些细节在建模阶段就需要严格控制，避免后续生产制造时出现尺寸偏差，影响设备的承压安全。
