直列四缸内燃机曲柄连杆总成

项目分类:发动机 发布时间:2024-08-22 ID:765651
  • 直列四缸内燃机曲柄连杆总成
  • 直列四缸内燃机曲柄连杆总成

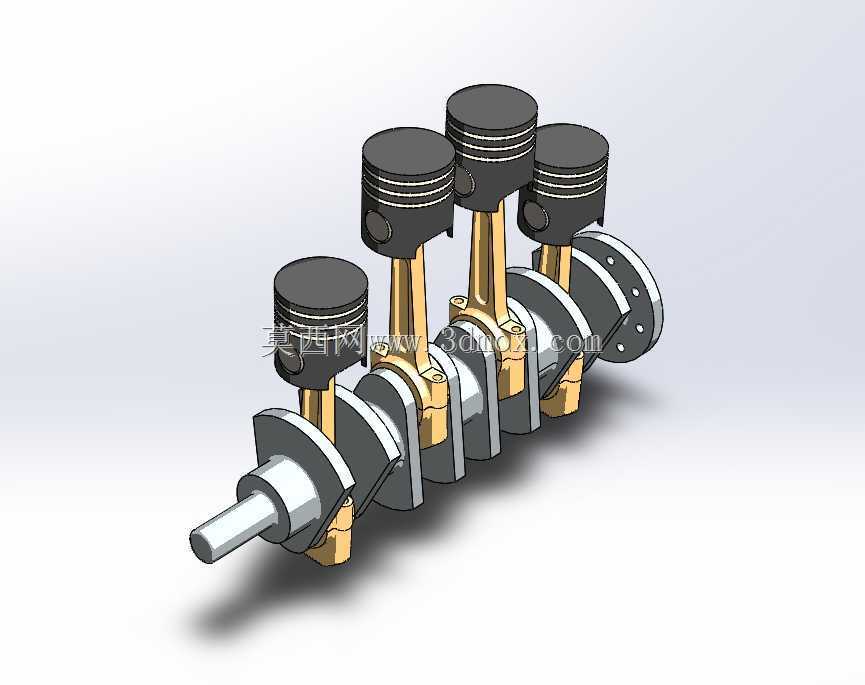

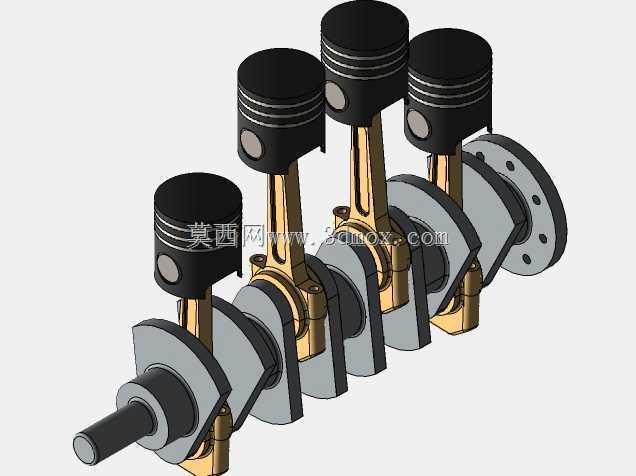

  这套直列四缸动力总成的三维结构,把内燃机最核心的运动关系完整呈现出来:四个活塞沿同一轴线方向排成一列,各自通过活塞销与连杆小头铰接,连杆大头则抱合在曲轴的四个曲柄销上,曲轴主轴颈被机体轴承支撑旋转,整套曲柄连杆机构完成活塞往复直线运动到曲轴旋转运动的转换。从整机布置逻辑来看,直列四缸是乘用车、轻型商用车、小型工程机械动力舱里应用最广的构型——相比V型布局,它只有一列缸体、一根凸轮轴、一套进排气歧管,缸体铸造、缸盖加工、整机装配的工序都更简单,整机宽度窄,对前置前驱车型的横向机舱适配性极强,1.0L到2.5L排量区间的自然吸气、涡轮增压汽油机,以及大量轻型柴油动力,都沿用这一经典布局。

  建模过程中首先要锁定的是运动干涉边界:活塞在上止点位置时,活塞顶面到缸盖燃烧室底面必须留出规定的气门避让间隙,活塞下行到下止点时,活塞裙部下端不能碰撞曲轴平衡重,连杆在随曲柄销做平面摆动的全行程里,杆身两侧不能和缸筒内壁、曲轴箱内腔发生刮擦。四个曲柄销的相位布置遵循1-3-4-2或者1-2-4-3的点火顺序,一缸和四缸曲柄销同相位、二缸和三缸曲柄销同相位,两组之间错开180度,这样四个活塞两两同步上下,一阶往复惯性力可以完全自平衡,只剩二阶惯性力需要通过曲轴两端的平衡轴去抵消,这也是直四机型振动控制的核心设计思路。

  从零件结构细节看,活塞头部开出三道环槽,上面两道安装气环密封燃烧高压气体,最下面一道安装油环,刮掉缸壁上多余的润滑油避免窜入燃烧室;活塞裙部做成微椭圆型线,热态下膨胀后刚好和缸筒形成均匀配合间隙。连杆采用锻钢工字截面,在保证杆身抗弯、抗扭刚度的同时尽可能降低往复运动质量,大头做成分开式,连杆盖通过两根高强度螺栓和杆身紧固,接合面采用锯齿定位或者斜切口结构,保证大直径的曲柄销能够从缸体侧面的装配窗口穿入。曲轴为整体锻造成型,五个主轴颈分布在四个曲柄销之间,每段曲柄臂上都集成了扇形平衡重,用来抵消活塞连杆往复运动和曲柄旋转产生的离心力矩,曲轴输出端加工出法兰盘,用来安装飞轮或者液力变矩器连接盘,前端轴颈用来驱动正时齿轮、皮带轮,带动凸轮轴、水泵、发电机这些附件运转。

  实际装机时,这套总成的轴向安装边界由缸体曲轴箱的内腔尺寸决定:缸心距是最关键的布局参数,相邻两个气缸的中心距要同时容纳缸筒壁厚、水套流道、螺栓孔位,直列四缸整机的轴向长度大致等于四倍缸心距,径向高度则由活塞行程、连杆长度、曲轴回转半径叠加决定,连杆中心距通常取曲柄半径的3到4倍,这个比例既能控制活塞侧向压力、降低缸壁磨损,又不会让整机高度过度增加。做结构校核的时候,还要逐一验证活塞销和连杆小头衬套的配合间隙、连杆大头轴瓦和曲柄销的油膜间隙、曲轴轴向止推片的窜动量,每一处运动副的润滑通道都要在机体、曲轴上打通对应油孔,保证发动机在数千转的持续运转下,所有摩擦面都能得到压力润滑油的持续供给。这套模型把所有配合关系、运动相位、零件外形都做了还原,既可以用来演示内燃机的工作循环原理,也能作为动力总成选型、曲柄连杆机构改型设计的结构参考。
