HSK63A一体式带丝锥刀柄加工组件

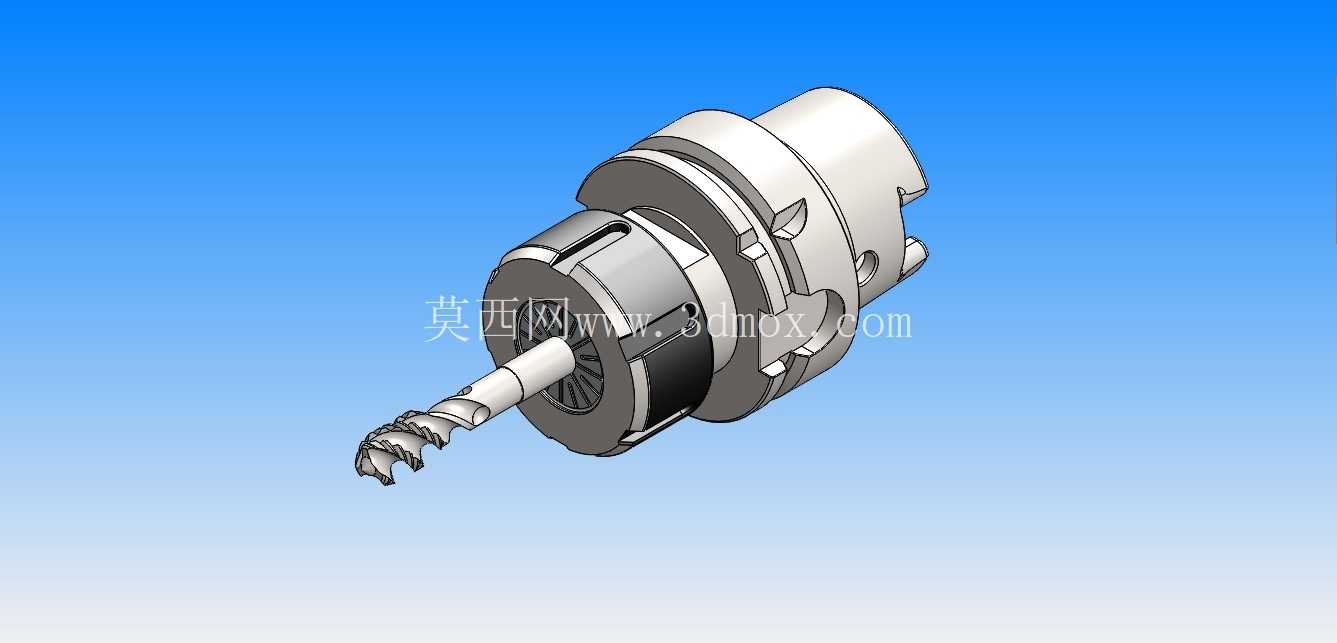

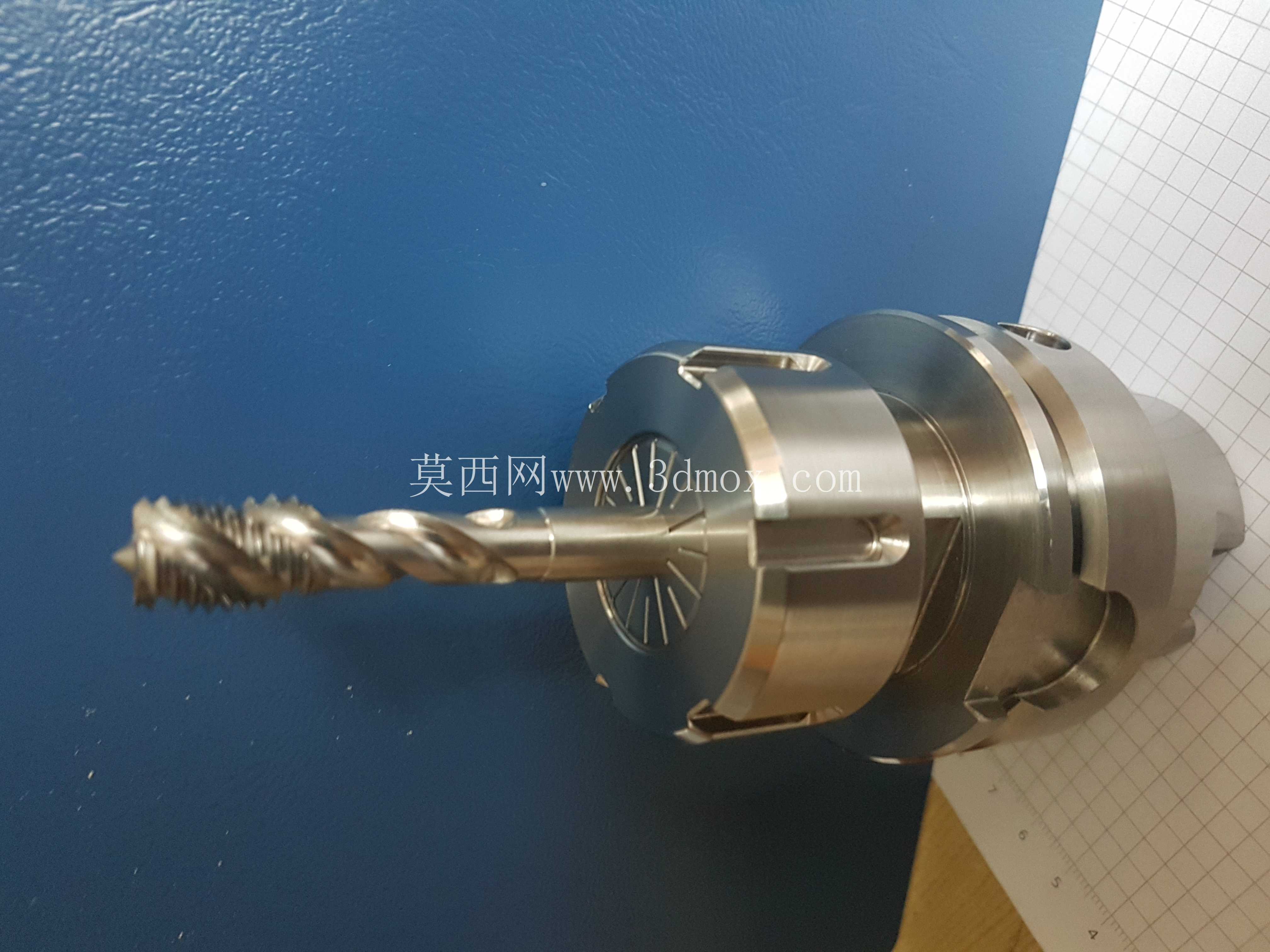

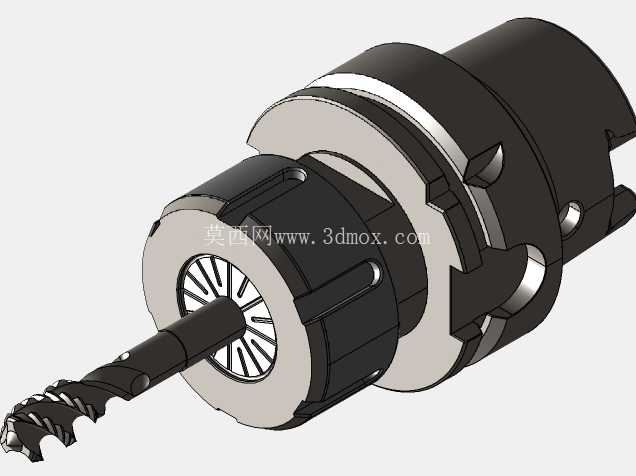

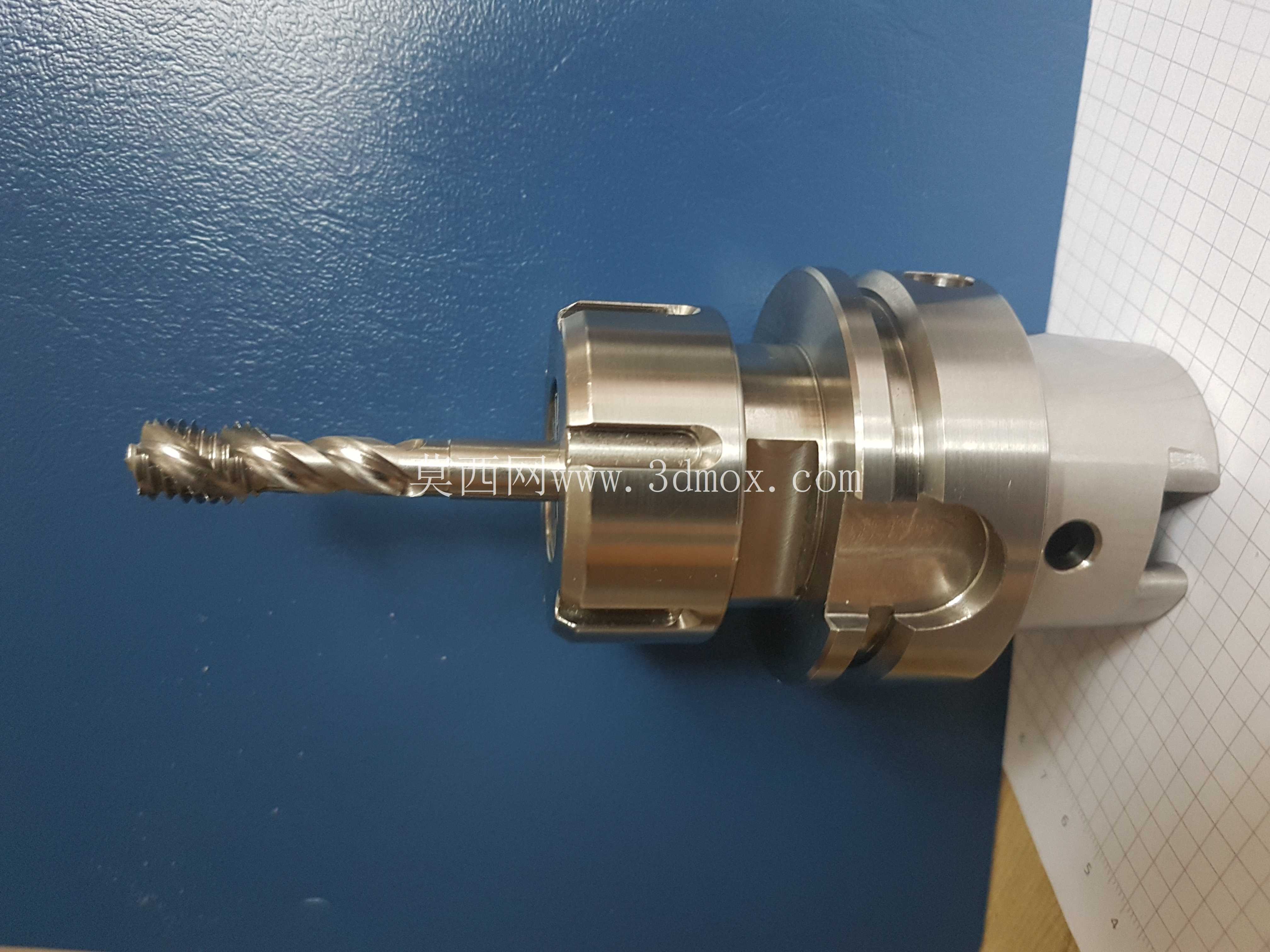

　　这套HSK63A接口的带丝锥加工组件，是面向数控车铣复合加工场景开发的一体式攻丝刀柄结构，适配Mazak SQT15 MY这类带动力刀塔的车铣复合设备，也可兼容同规格HSK-A型主轴的立式加工中心，主要用于完成工件内螺纹的刚性攻丝工序，在汽车零部件、液压阀块、精密模具零件的批量加工场景中应用广泛。从结构设计逻辑来看，该组件采用刀柄与丝锥装夹端一体化加工成型的方案，区别于传统分体式攻丝刀柄的浮动结构，一体式设计能够最大化减少传动链间隙，在刚性攻丝工况下可有效避免丝锥因同轴度偏差出现的崩齿、烂牙问题，尤其适合加工45号钢、铝合金、铜合金等常见金属材料的中小规格内螺纹。接口部分严格遵循HSK63A的标准尺寸规范，锥面采用1:10的短锥配合设计，配合端面定位的结构特性，相比传统BT刀柄具备更高的连接刚性与回转精度，在高转速攻丝工况下的动平衡表现更稳定，可适配最高8000转的攻丝转速区间，能够满足高速攻丝的工艺需求。装夹端针对螺旋槽丝锥的夹持做了适配优化，采用侧面锁紧的夹装结构，可匹配对应柄径的标准机用丝锥，装夹时丝锥方尾与锁紧螺钉的配合间隙控制在0.02mm以内，既能够保证攻丝过程中扭矩的稳定传递，也可避免丝锥装夹偏斜导致的螺纹孔位置度超差。

　　从安装边界来看，该组件装入主轴后，刀柄法兰端面到丝锥前端的总悬伸长度经过优化设计，在保证足够加工行程的前提下，尽可能缩短悬伸量，减少切削过程中的刀具振颤，在加工深度30mm以内的螺纹孔时，可保证螺纹孔的同轴度控制在0.015mm以内，螺纹表面粗糙度可达Ra1.6。实际加工应用中，这套组件无需额外搭配浮动攻丝夹头，依靠机床主轴的同步进给功能即可完成刚性攻丝，相比分体式刀柄减少了一个装配误差累积环节，在批量加工M6到M16规格的内螺纹时，刀具寿命可提升15%左右，螺纹合格率稳定在99%以上。

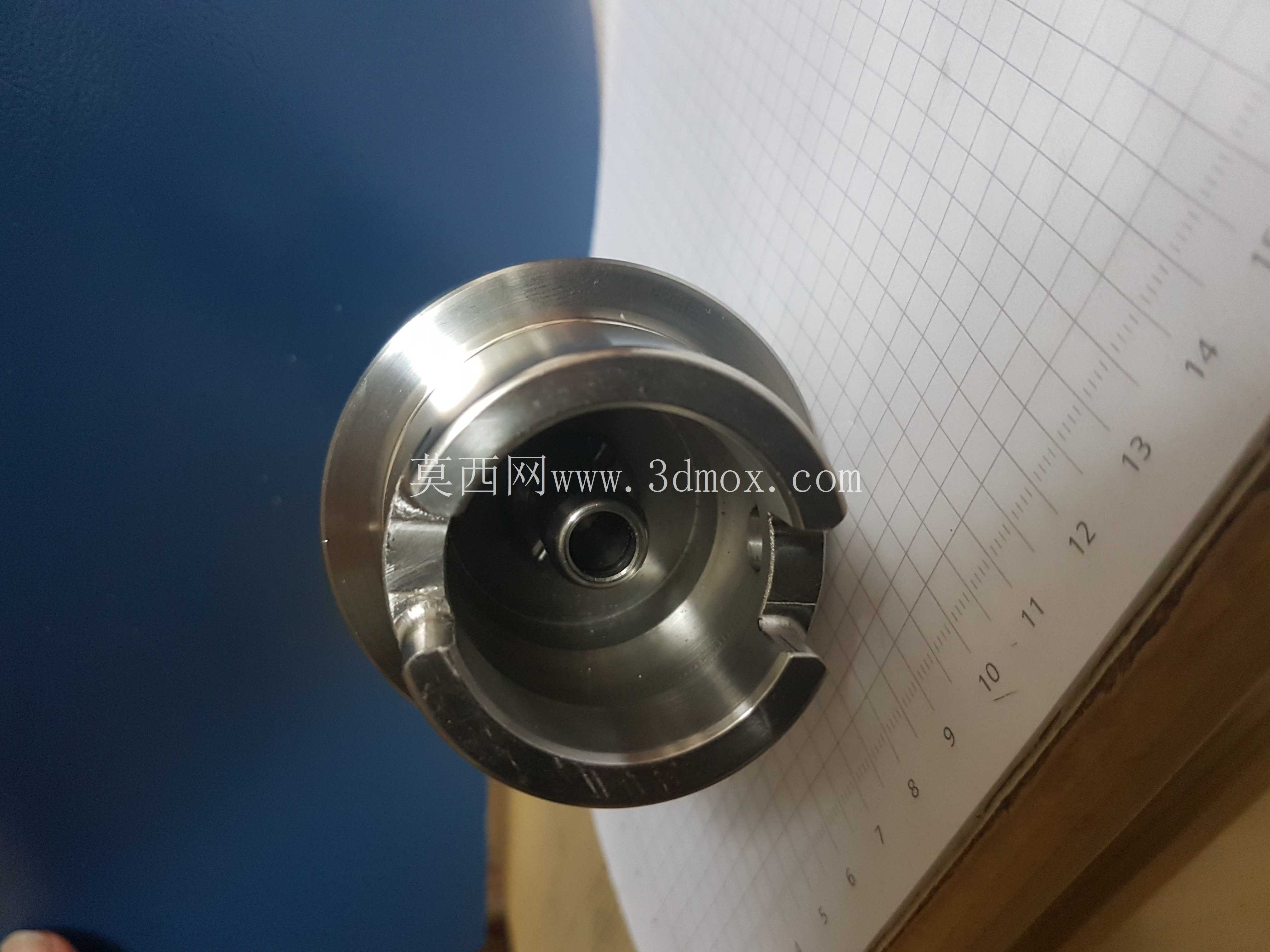

　　刀柄本体采用合金结构钢经整体淬火处理，表面硬度达到HRC58-62，锥面部分经过精密磨削加工，表面粗糙度控制在Ra0.4以内，与主轴配合时的接触面积不低于90%，可保证长期反复装夹后的精度保持性。冷却通道设计在刀柄内部，可直接连通主轴中心出水结构，切削液可通过刀柄内部通道直达丝锥切削刃部位，在攻丝过程中及时带走切削热量，同时辅助排屑，避免切屑堵塞在螺纹槽内导致的丝锥折断问题，尤其适合深孔攻丝、盲孔攻丝的加工场景。在刀塔布局适配方面，该组件的外径尺寸经过严格控制，相邻刀位安装其他刀具时不会发生干涉，在车铣复合设备的动力刀塔上安装时，可配合其他车削、钻削刀具完成零件的多工序集中加工，减少零件二次装夹带来的定位误差，提升整体加工效率。

　　针对不同加工材料的攻丝需求，该组件可适配不同涂层的机用丝锥，加工钢件时搭配TiN涂层螺旋槽丝锥，加工铝合金时搭配无涂层抛光丝锥，加工不锈钢时搭配TiCN涂层丝锥，无需更换刀柄即可完成不同材料的攻丝工序切换，降低了生产现场的刀具库存成本。从日常维护角度来看，一体式结构没有分体式刀柄的活动浮动部件，日常使用时仅需定期清洁锥面与装夹孔，检查锁紧螺钉的磨损情况即可，维护成本远低于带扭矩保护的浮动攻丝刀柄，适合大批量生产的加工车间长期使用。在攻丝工艺参数匹配上，加工45号钢时，针对M8规格的螺纹，可采用转速1200转/分、进给量1.25mm/转的参数，加工效率相比传统ER刀柄装夹丝锥的方案提升30%左右，同时螺纹的牙型饱满度更好，通止规检测合格率更高。
